Муфта-кросс МКО-П1/С09-10SC ССД
МКО
муфта-кросс оптическая
П1
тип корпуса муфты
С09
возможность установки планарного разветвителя
10SC
кол-во и тип отверстий под адаптеры
С НДС

Цена без НДС:

Розница от 1 шт
1 056,52 ₽
Опт от 20 шт (-3%)
1 024,82 ₽
1 267,82 ₽ / шт
Розничная цена
1 267,82 ₽
Оптовая цена -3% (от 20 шт)
1 229,79 ₽
шт
Минимальный заказ 1 шт
В наличии 4 638 шт
2500 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 3-5 дней
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Используется как для каскадных схем построения сетей по технологии GPON, так и прочих видов абонентских подключений в оптические адаптеры, для кросс коммутации.

Выполнена из устойчивого к атмосферным воздействиям УФ стойкого пластика и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

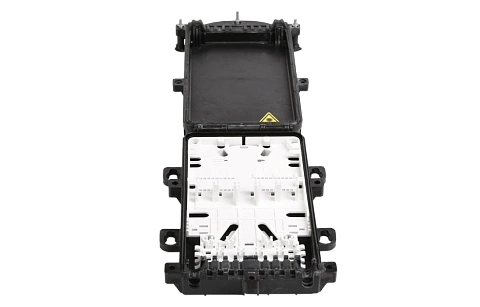

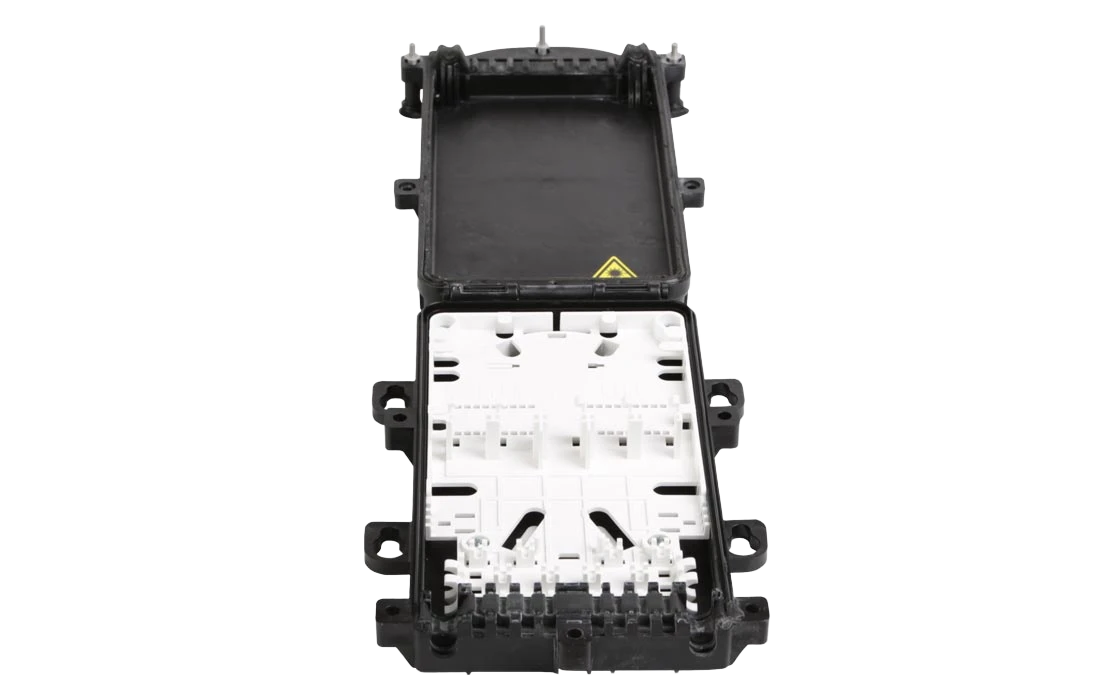

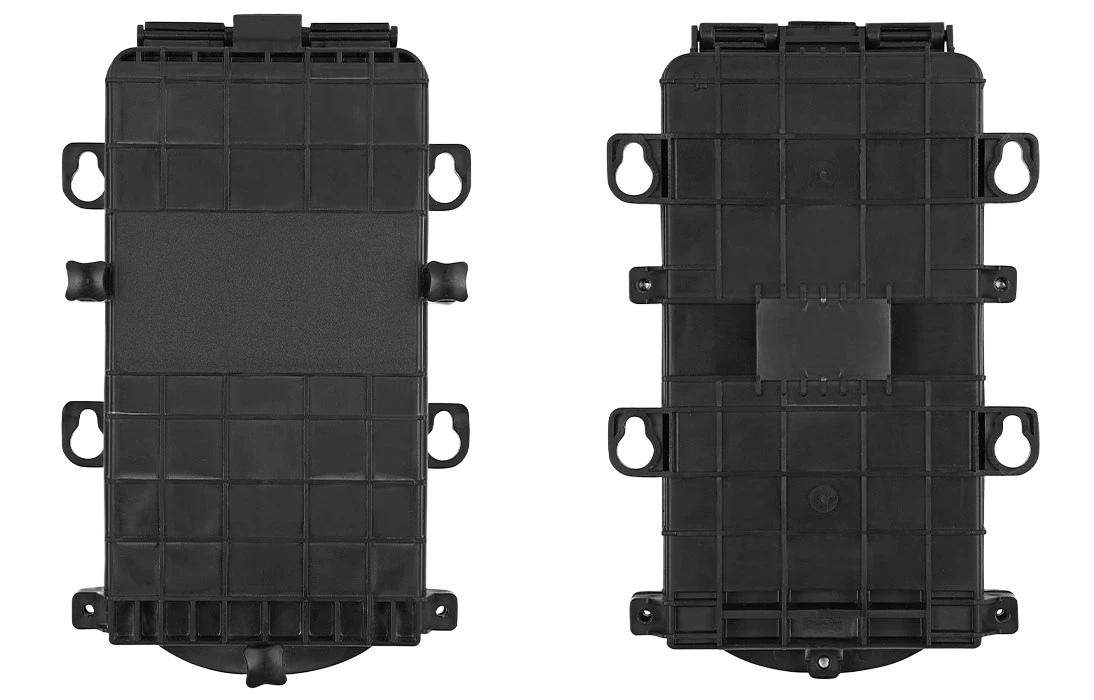

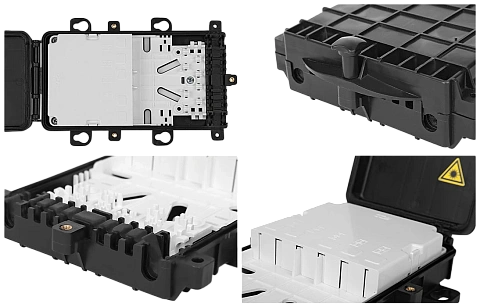

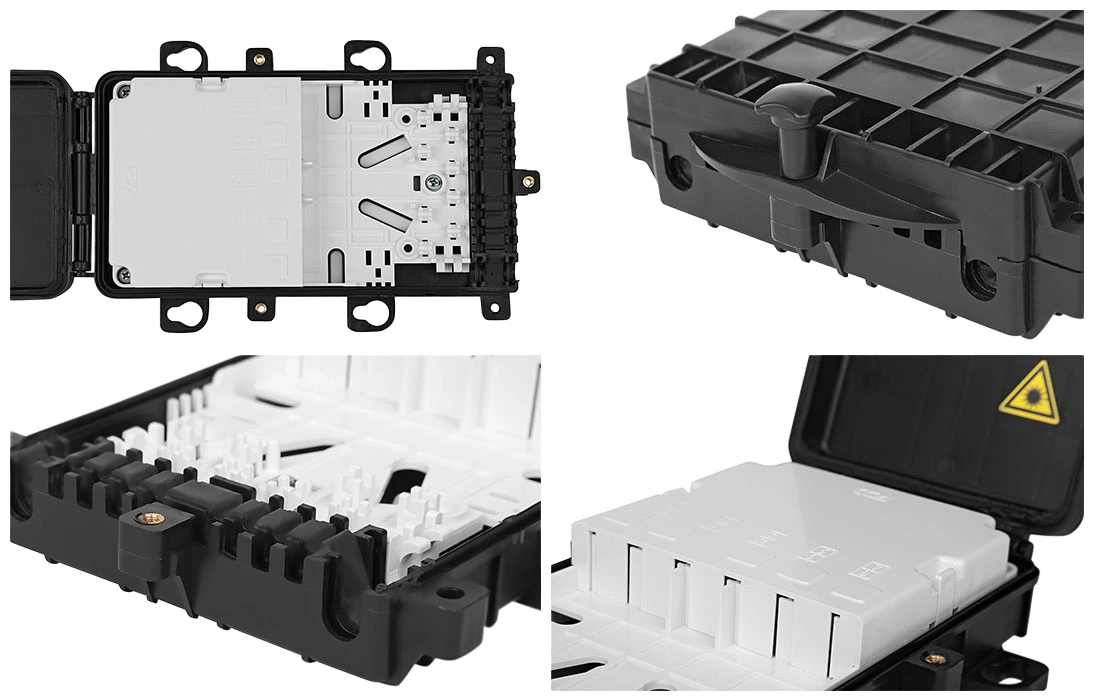

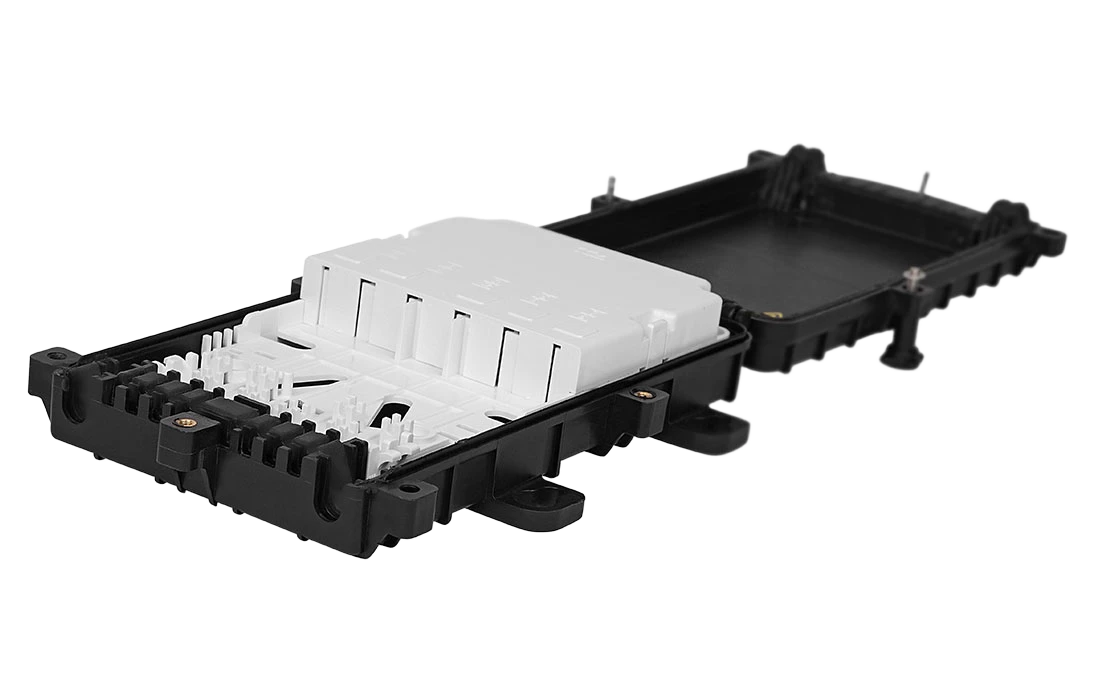

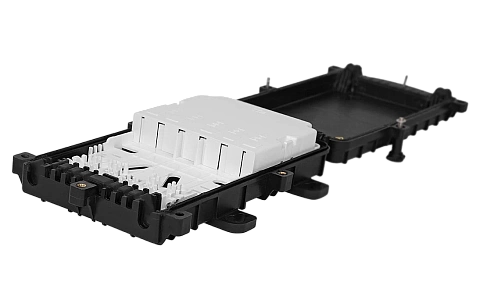

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой расположены два ложемента для размещения сростков ОВ для размещения 36 ОВ, защищенных гильзами ССД КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки 10 адаптеров типа SC, 8 абонентских и 2 для подключения входов разветвителя. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC.

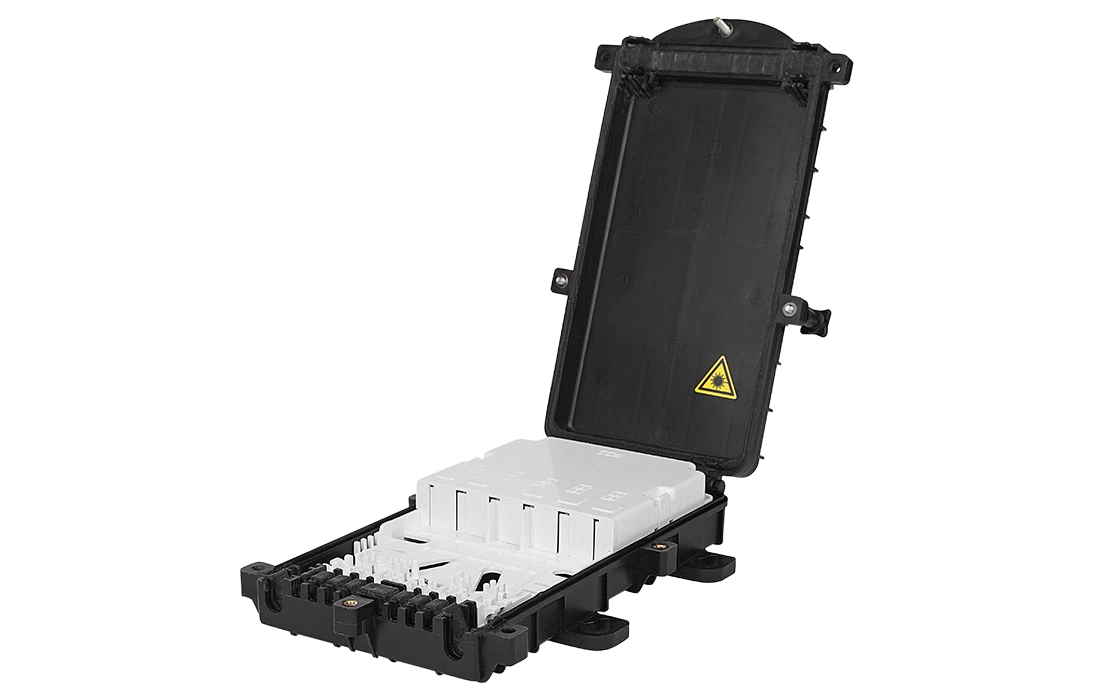

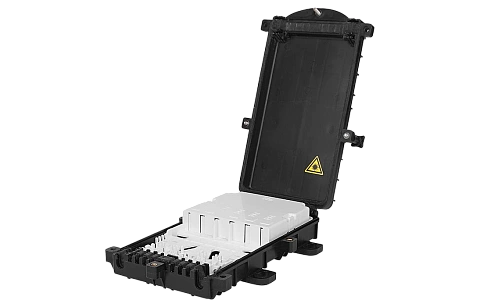

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гелиевый уплотнитель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты обеспечивает:

  • ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 9 мм;
  • ввод и крепление восьми диэлектрических ОК с диаметром наружной оболочки до 5 мм;
  • размещение до 36 сростков оптических волокон (ССД КДЗС 4525);
  • установку до двух разветвителей оптических планарных с корпусом имеющим номинальные размеры 60х7х4 мм;
  • установку до 10-ти розеток (адаптеров) оптических типа SC.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести кронштейны для подвески.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

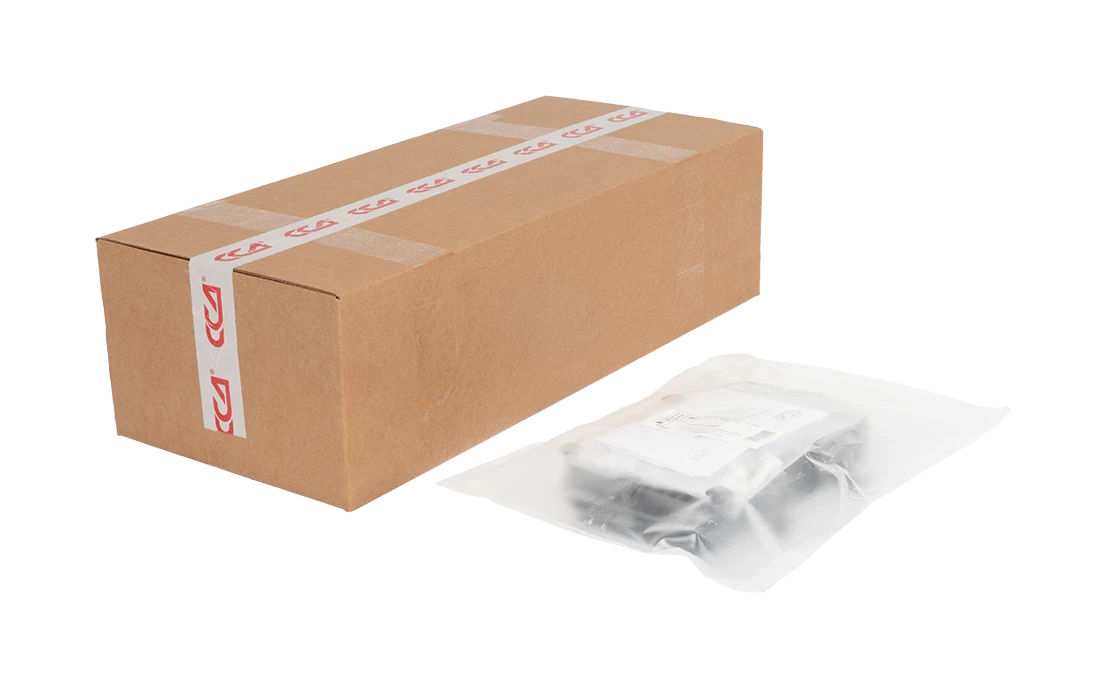

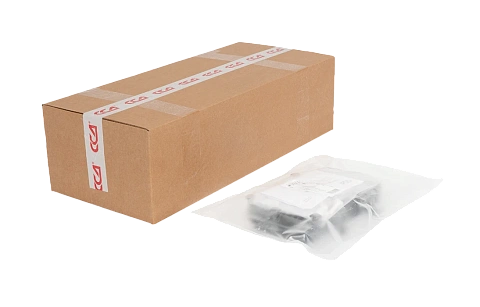

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 10 штук.

Основные характеристики
Место установки
На опоре
Исполнение
Абонентская
Кол-во вводимых кабелей, шт
2
Максимальное кол-во сварных соединений, шт
36
Кол-во выводимых абонентских дроп-кабелей, шт
8
Ввод для не разрезного модульного транзита
Нет
Диаметр вводимого кабеля, мм
9
Степень пылевлагозащиты
IP67
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты кроссы
Прочие характеристики
Макс. кол-во разъёмных соединений
10
Тип адаптеров
SC
Макс. кол-во сплиттеров
2
Тип корпуса сплиттеров
Мини
Макс. кол-во сварных соединений
36
Кол-во вводимых ОК:
- до 9 мм/транзит
2/1
- до 5 мм
8
Способ герметизации корпуса и вводов ОК
Механический
Герметизирующий материал
Эластомер
Температура эксплуатации, ºС
от -60 до +70
Габаритные размеры:
- длина, мм
247
- ширина, мм
159
- высота, мм
46
Масса, кг
0,5
Комплектация
Корпус с крышкой
1
Монтажная панель (вставка)
1
Ложемент Л2-СП
1
Гильзы КДЗС 4525
20
Стяжки, маркеры
1
Логистические параметры
Объём, м³
0,004388
Вес, кг
0,6
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.73
37 отзывов
5 72.97%
4 27.03%
3 0%
2 0%
1 0%
Сортировать
Аноним
14.12.2020 14:58:33
Комментарий
Пользуюсь этой муфтой давно, есть свои преимущества в виде хорошего используемого пластика и небольших размеров, но и недостатки есть, например – крутить винты долго и неудобно и нет места под модульный транзит.
Аноним
19.09.2018 11:53:56
Комментарий
Добрый день! Не указано можно ли сделать в муфте транзит?
Ответ от ССД
Здравствуйте! Т.К. муфта малогабаритная полноценный транзит оптических модулей в ней сделать не получится. Но остаётся возможность сделать волоконный транзит, закрепив запас волокон на задней плоскости вставки. Полноценный транзит можно сделать в муфтах-кроссах большего размера, например МКО-П3.
Савин Сергей Юрьевич
15.04.2016 10:00:47
Комментарий
День добрый! Если мне не нужна планка для адаптеров, соответственно в заказе необходимо указывать только МКО-П1? Способ герметизации подразумевает многократное её использование (не совсем понятно про гель)? Почему то не нашёл эту муфту в вашем электронном каталоге...
Ответ от ССД
Сергей Юрьевич, т.к. в этой муфте держатели для адаптеров отлиты в кассете, МКО-П1 всегда будет с приставкой «/А».
Это особенность именно этого типа МКО.

Используемый эластомер позволяет многократно открывать муфту с сохранением герметизирующих свойств.

Ранее эта муфта поставлялась под маркой МОГ-БОКС-2 и каталоге 2015 года она была представлена на странице 261.

В скором времени мы выпустим новую версию каталога.
