Муфта-кросс МКО-Г3/С09-1PLC16-SC/APC-20SC-20SC/APC-20SC/APC ССД
МКО
муфта-кросс оптическая
Г3
базовый корпус муфты
С09
название муфты - установка разветвителей с выводами 0,9 мм
1/16SC
кол-во посадочных местпод разветвители, макс. число выходов разветвителя (SC)
1PLC16-SC/APC
кол-во и коэф. деления разветвителя, тип и полировка коннекторов
20SC
кол-во и тип отверстий под адаптеры
18SC/APC
кол-во и тип установленных адаптеров
18SC/APC
кол-во, тип и полировка пигтейлов в комплекте
С НДС

Цена без НДС:

Розница от 1 шт
8 054,46 ₽
Опт от 10 шт (-3%)
7 812,82 ₽
9 665,35 ₽ / шт
Розничная цена
9 665,35 ₽
Оптовая цена -3% (от 10 шт)
9 375,39 ₽
шт
Минимальный заказ 1 шт
В наличии 245 шт
30 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 3-4 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

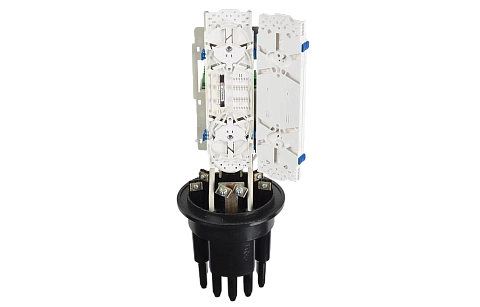

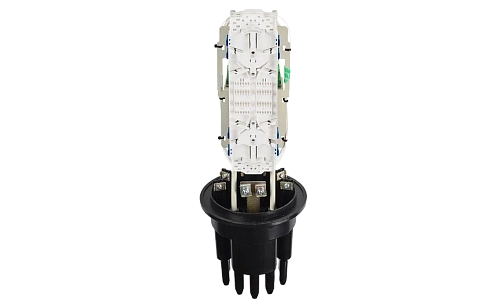

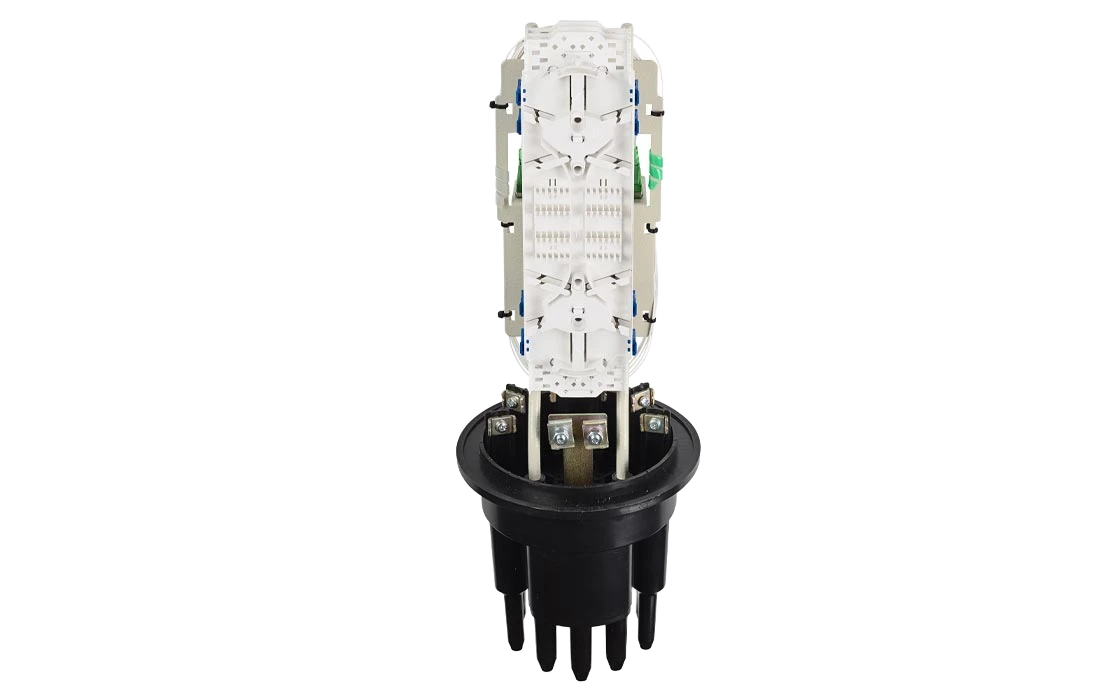

Предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 1-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

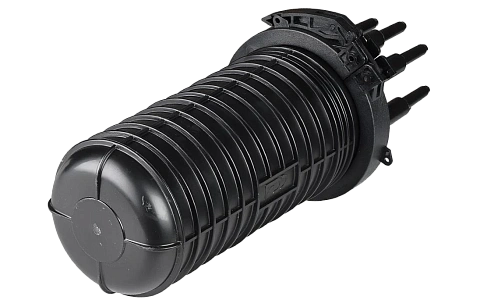

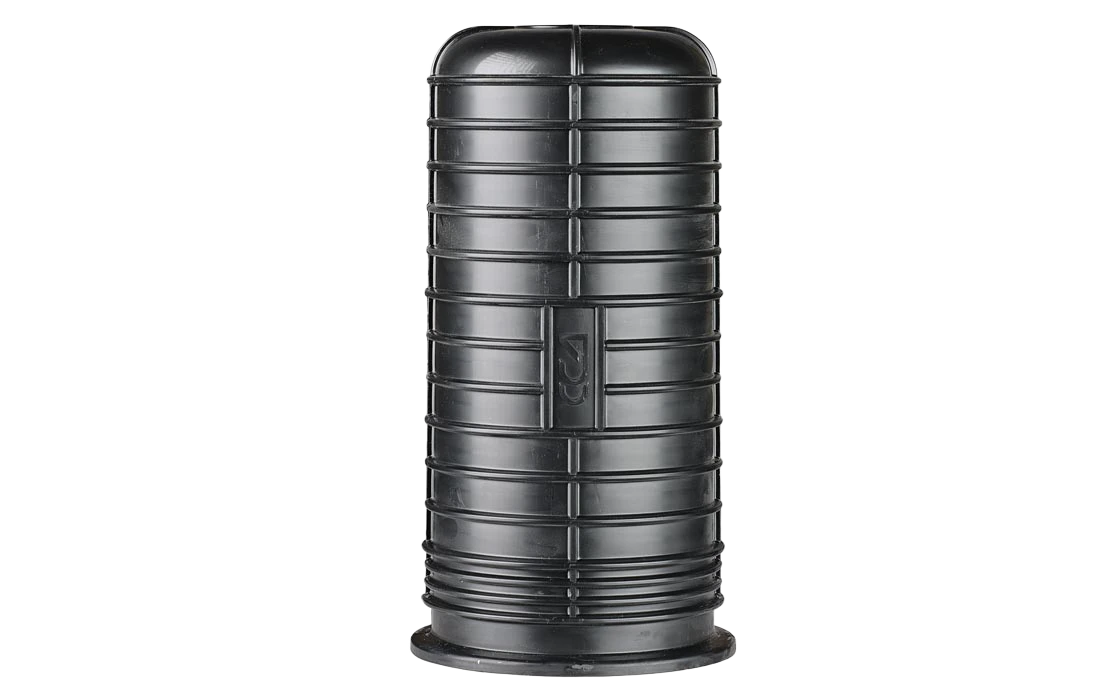

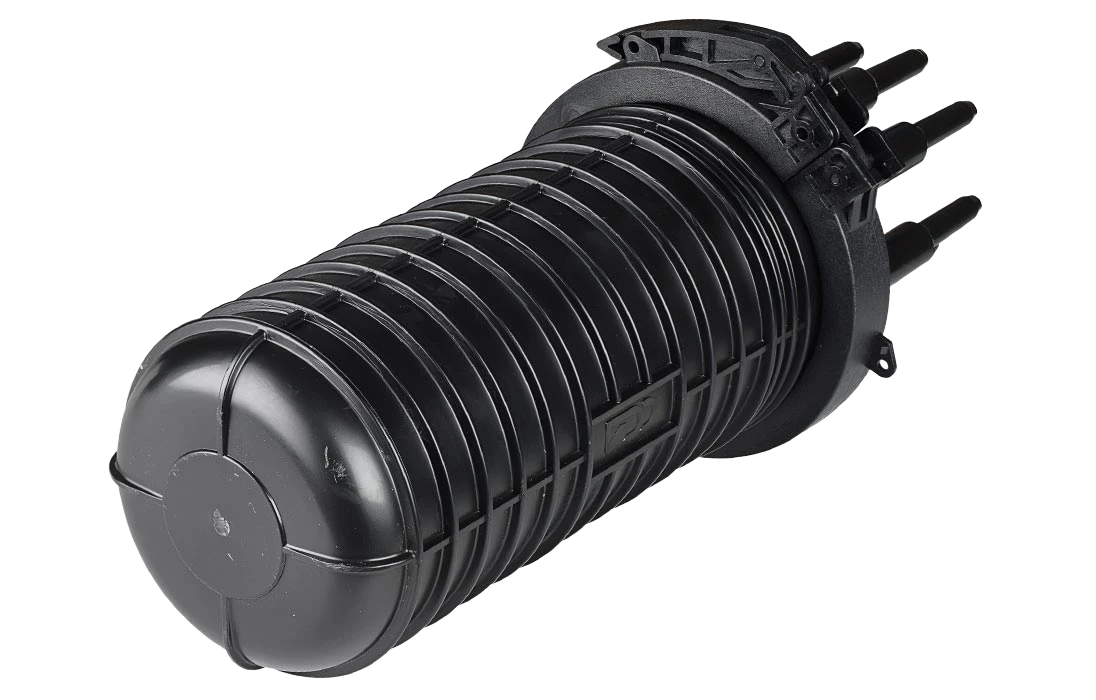

Выполнена на базе стандартного корпуса муфты Г3 и имеет пыле-влагозащищенную тупиковую конструкцию (ввод и вывод ОК производится с одной стороны).

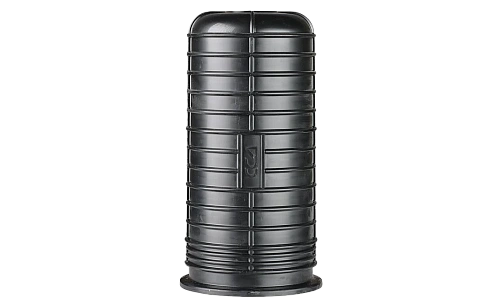

Материал корпуса - пластик. Герметизация ОК осуществляется при помощи ТУТ.

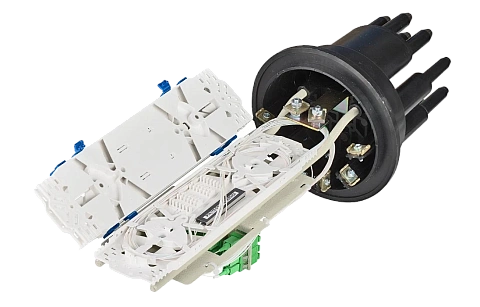

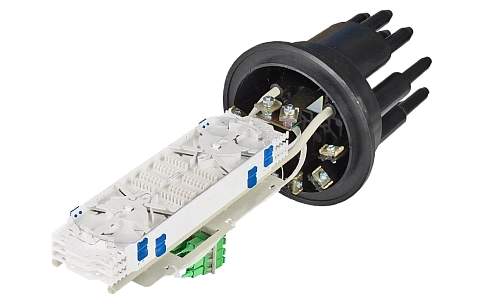

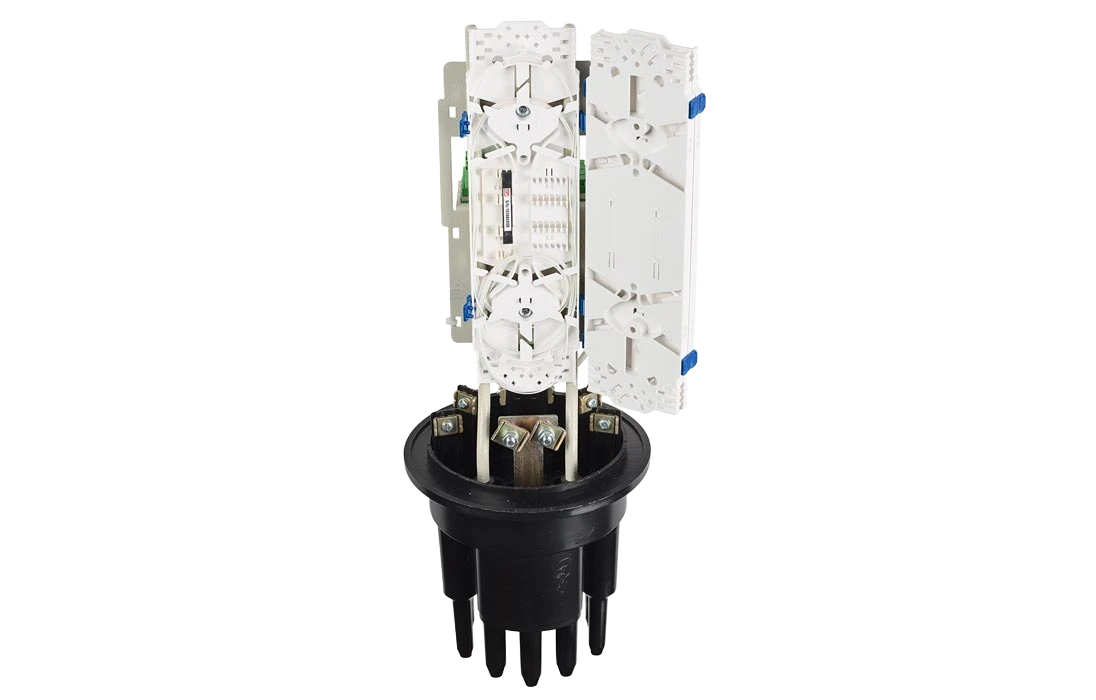

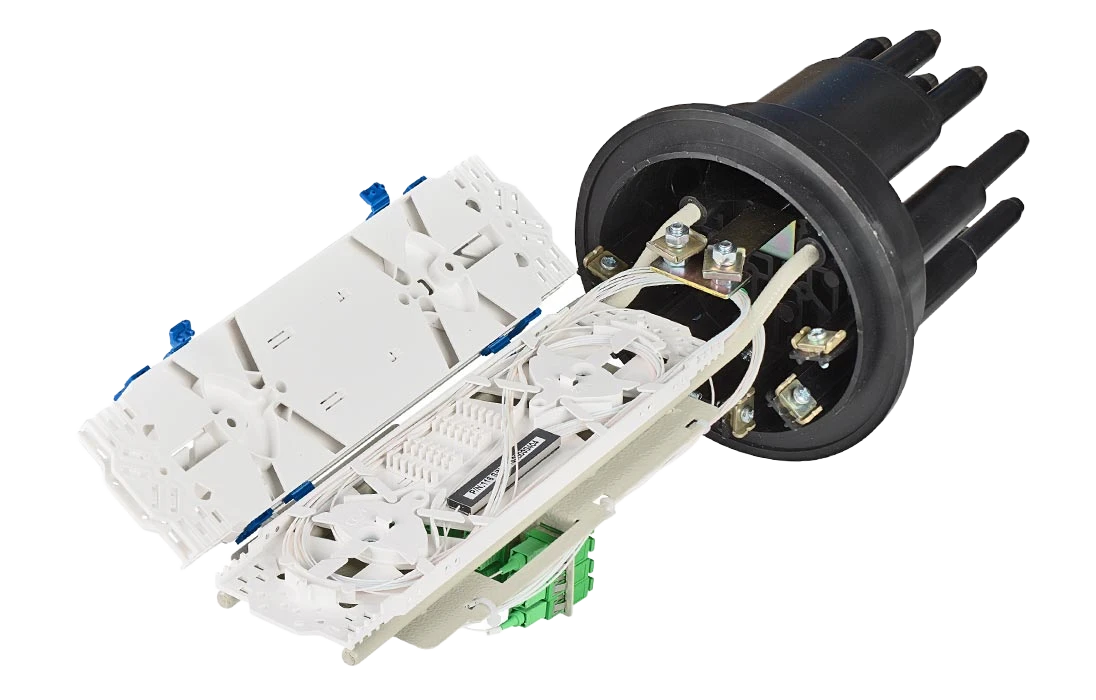

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до 6 диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525);
• установку одного оптического планарного разветвителя 1х16 в миникорпусе с выводами D=0,9 мм (или двух разветвителей 1х8);

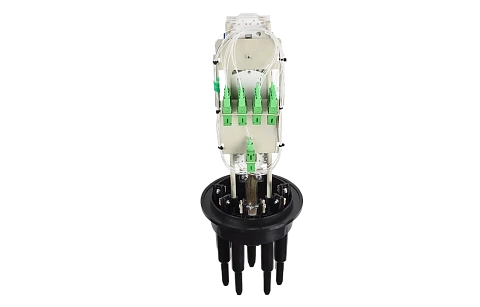

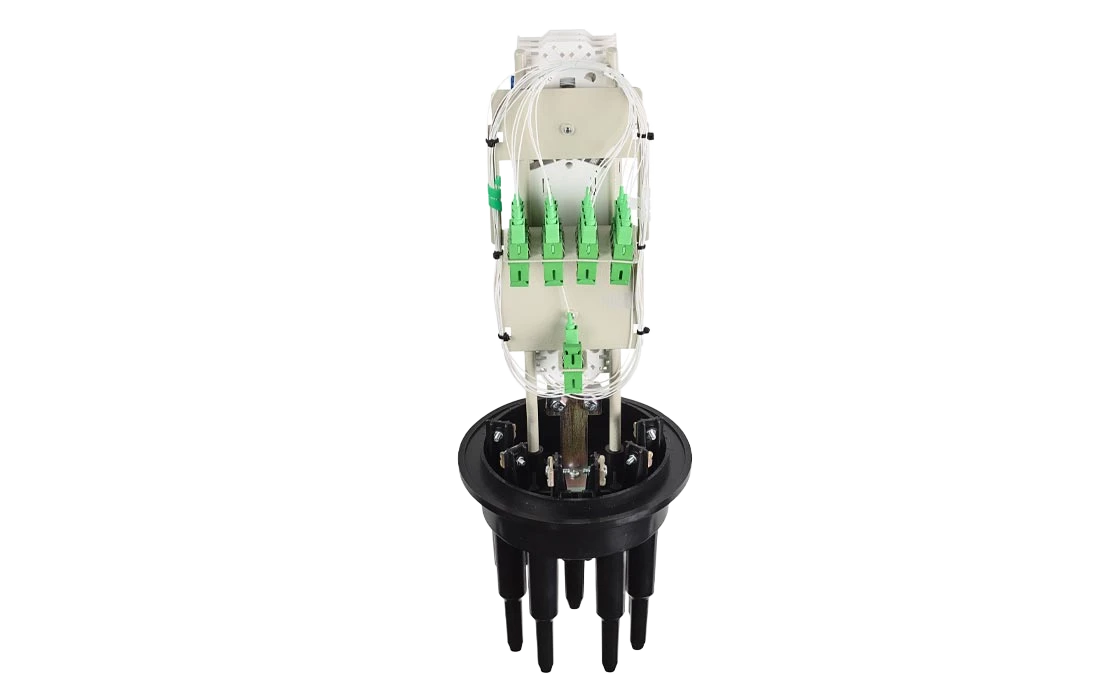

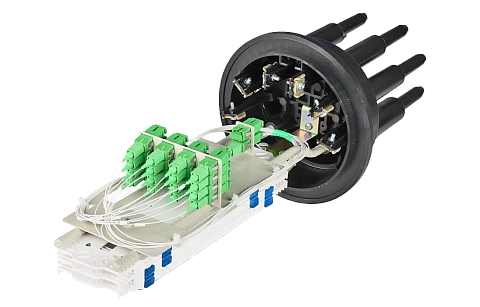

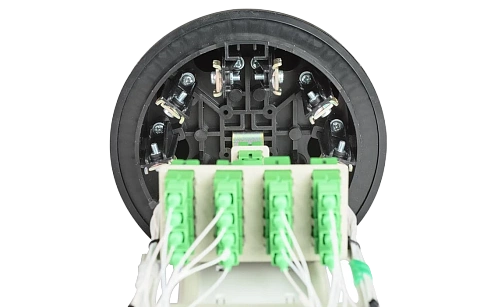

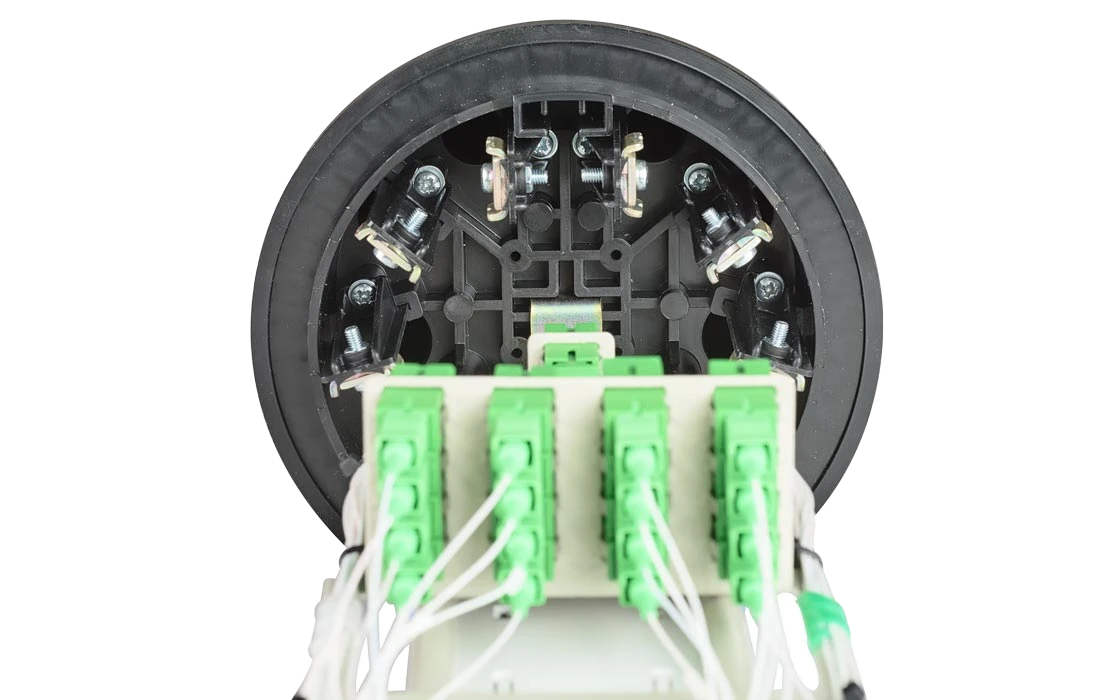

• установку до 18-ти розеток (адаптеров) оптических типа SC.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна для муфт МТОК-Г3. Кронштейн в комплектацию муфты не входит и приобретается отдельно.

Основные характеристики
Место установки
На опоре
Исполнение
Абонентская
Кол-во вводимых кабелей, шт
10
Максимальное кол-во сварных соединений, шт
48
Кол-во выводимых абонентских дроп-кабелей, шт
16
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
16
Степень пылевлагозащиты
IP68
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
1х16
Тип муфты
Муфты кроссы
Прочие характеристики
Макс. кол-во сплиттеров
1
Тип корпуса сплиттеров
Мини
Макс. кол-во сварных соединений
48
Кол-во адаптеров SC:
- для входов сплиттеров
4
- для выходов сплиттеров
16
Кол-во вводов:
- до 21 мм/транзит
2/1
- до 16 мм
6
Герметизация корпуса
Резиновая прокладка
Герметизация вводов ОК
ТУТ
Защищенность
IP68
Температура эксплуатации, ºС
от -60 до +65
Габаритные размеры:
- длина, мм
488
- диаметр, мм
215
Масса, кг
3
Комплектация
Корпус
1
Сплиттер PLC 1х16 SC/APC
1
Адаптеры SC/APC
18
Пигтейлы SC/APC
18
КДЗС 4525
20
Комплект монтажный
1
Логистические параметры
Объём, м³
0,023665
Вес, кг
3,2
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.68
38 отзывов
5 68.42%
4 31.58%
3 0%
2 0%
1 0%
Сортировать
Юрий Иванов ООО «Смолтелеком»
01.12.2015 11:35:11
Комментарий
Оголовник "Г" позволяет работать с изрядным количеством кабелей, причем разных диаметров. Герметизация с помощью ТУТ опять же работает на универсальность. Очень важно наличие овального ввода, т.к. для толстых магистральных кабелей характерно помодульное ответвление. Для нас в работе важно большое количество кабельных вводов, т.к. приходится собирать большое количество действующих кабелей на магистральный кабель большой емкости - аренда канализации становится все более дорогой, поэтому количество кабелей на длинных пролетах приходится уменьшать.
