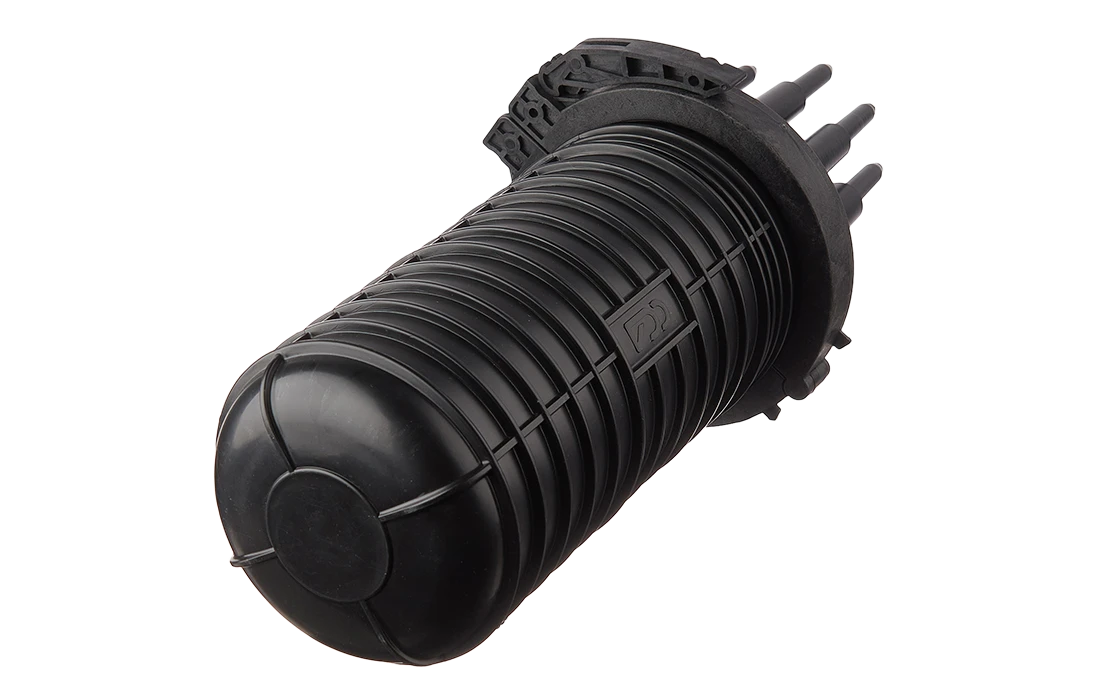

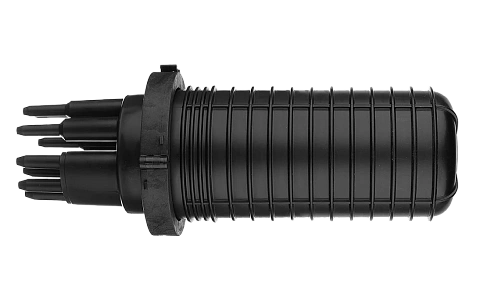

Муфта-кросс МКО-Г3/С09-20SC ССД
МКО
муфта-кросс оптическая
Г3
корпус муфты типа Г3
С09
название муфты - установка разветвителей с выводами 0,9 мм
20SC
кол-во и тпи отверстий под адаптеры
С НДС

Цена без НДС:

Розница от 1 шт
5 699,60 ₽
Опт от 10 шт (-3%)
5 528,61 ₽
6 839,52 ₽ / шт
Розничная цена
6 839,52 ₽
Оптовая цена -3% (от 10 шт)
6 634,33 ₽
шт
Минимальный заказ 1 шт
В наличии 281 шт
171 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 2-3 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

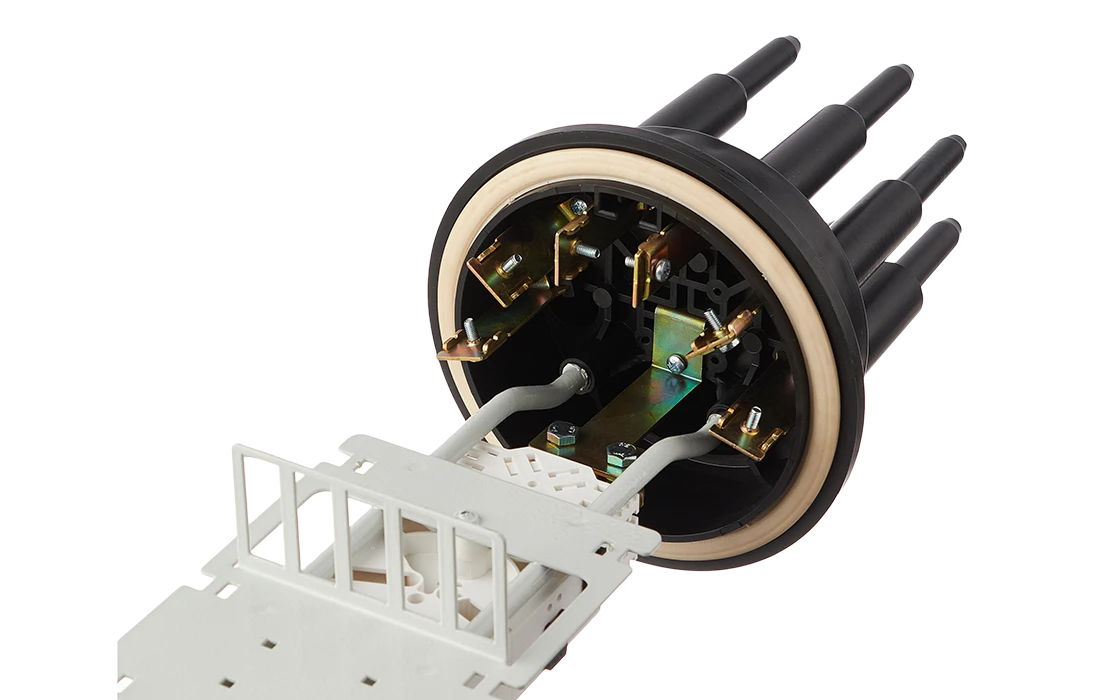

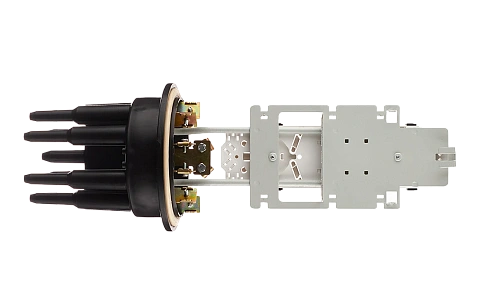

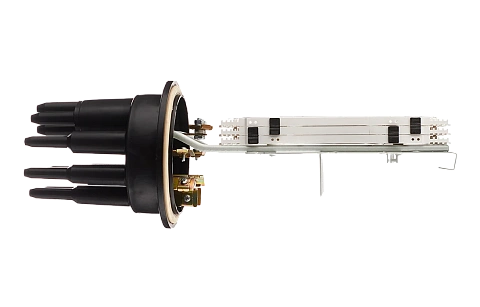

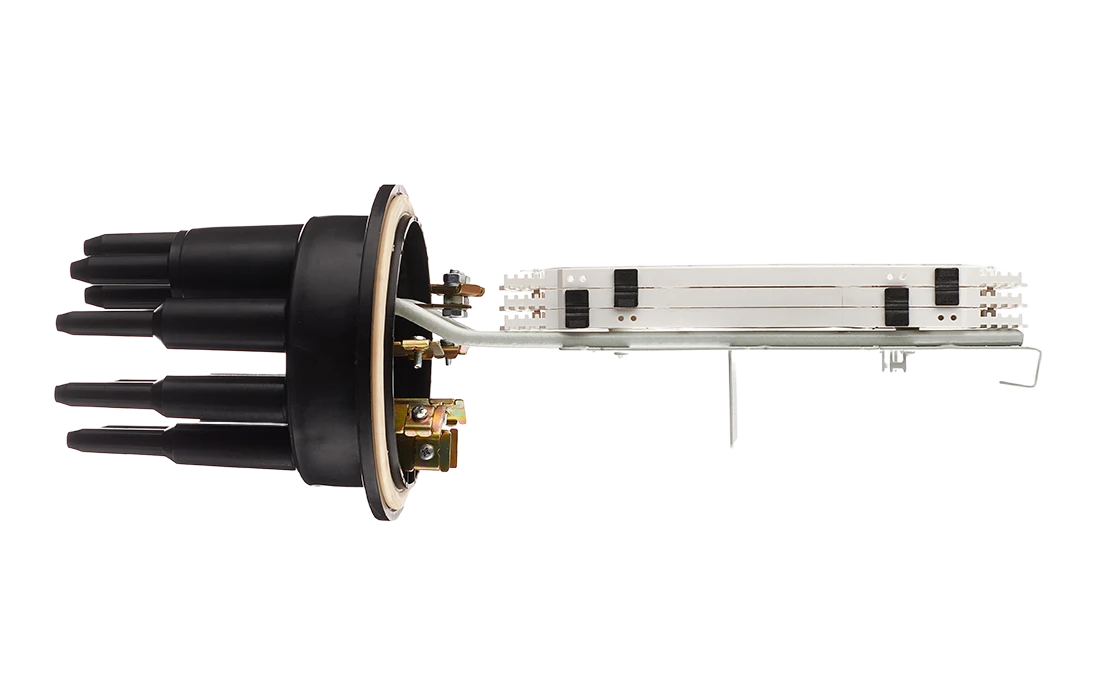

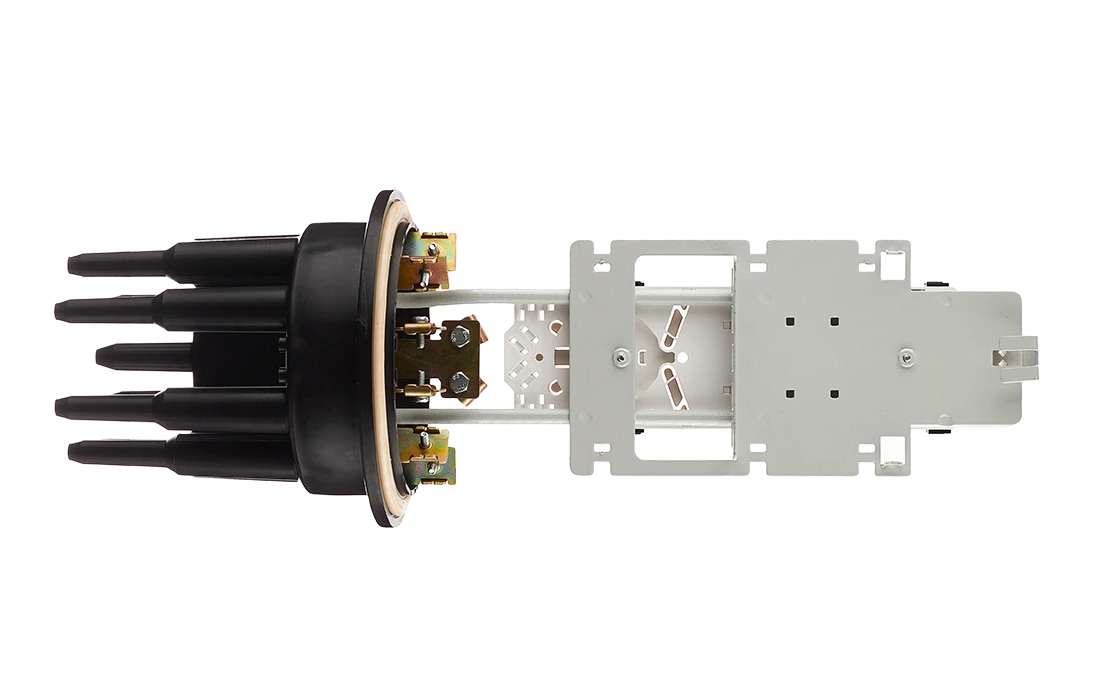

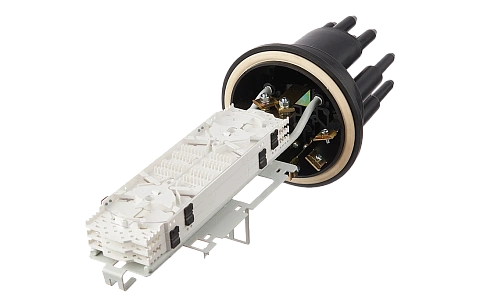

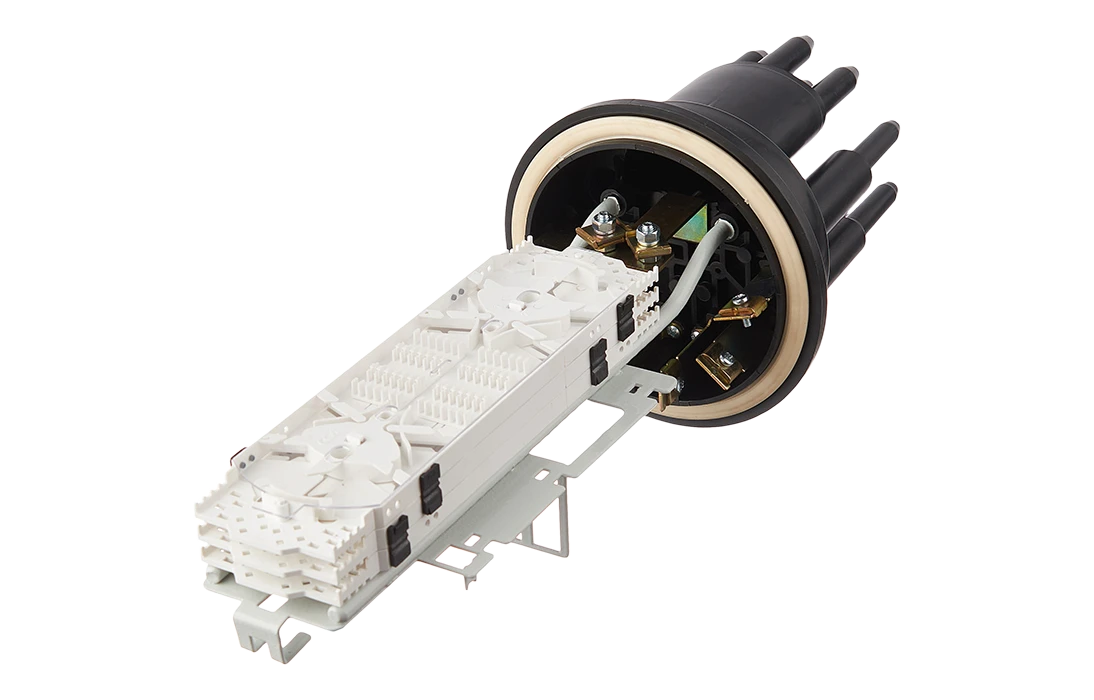

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

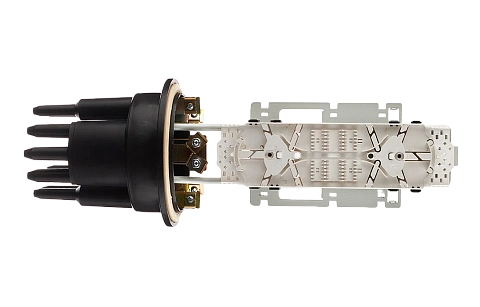

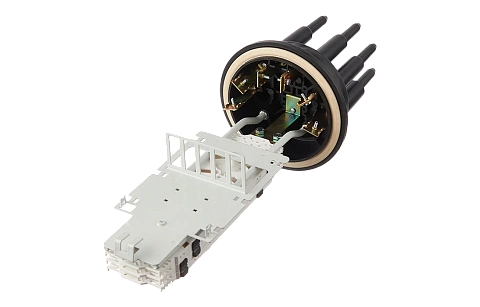

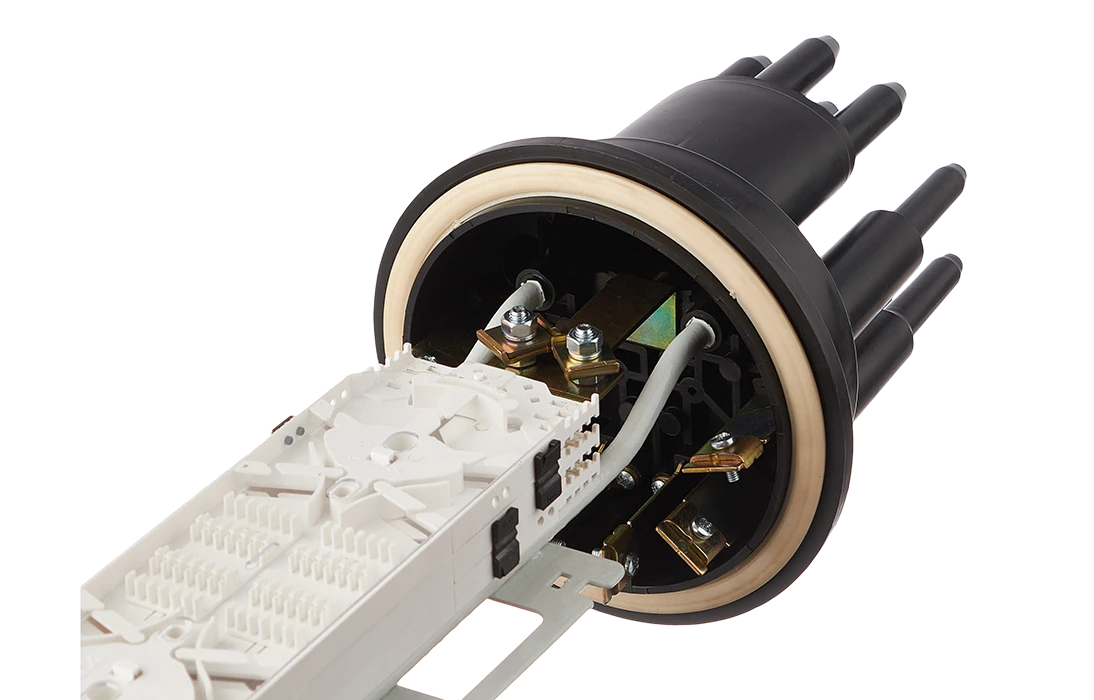

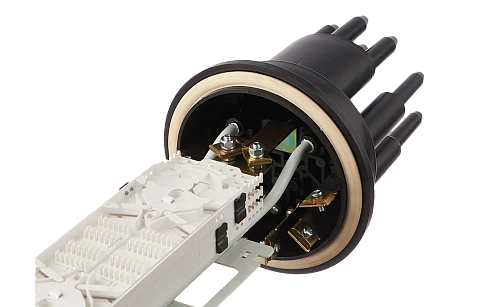

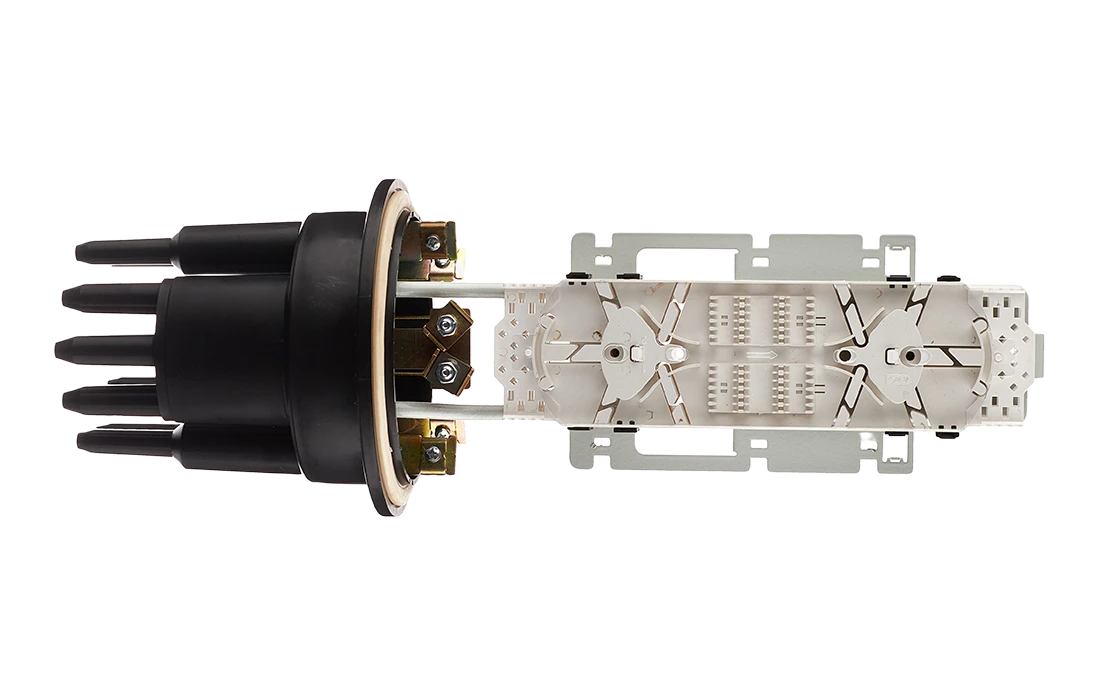

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

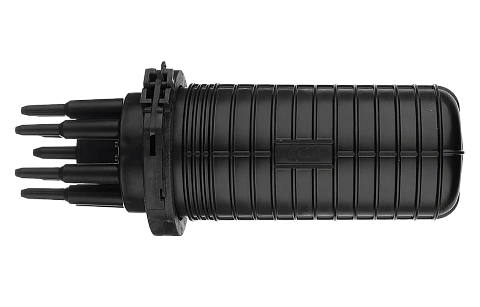

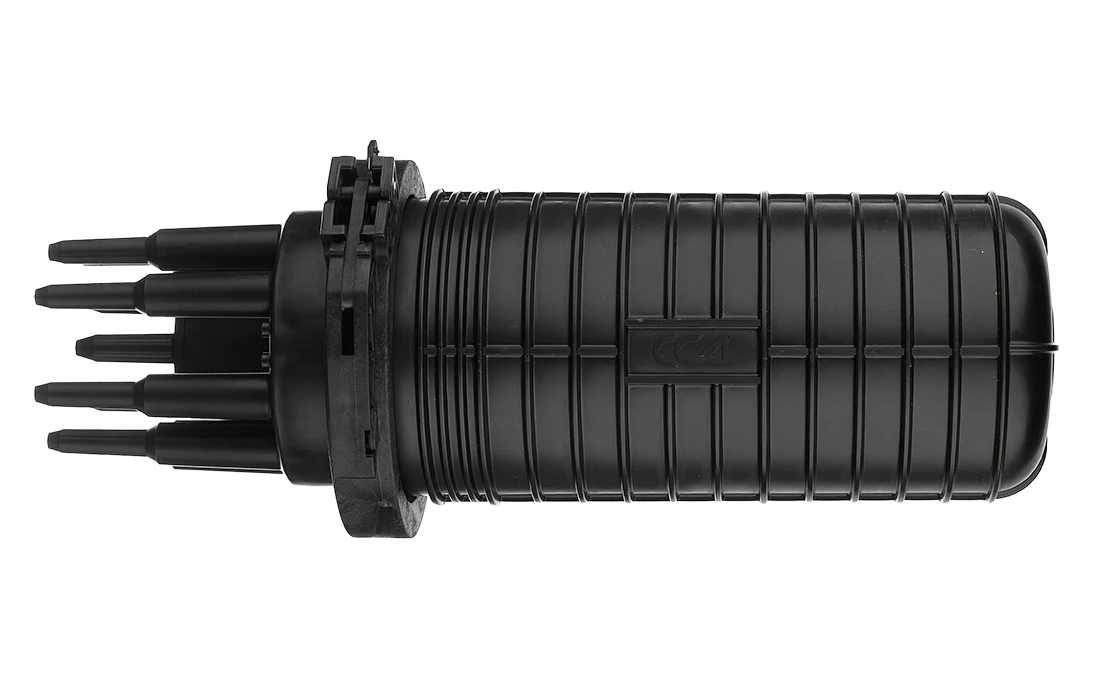

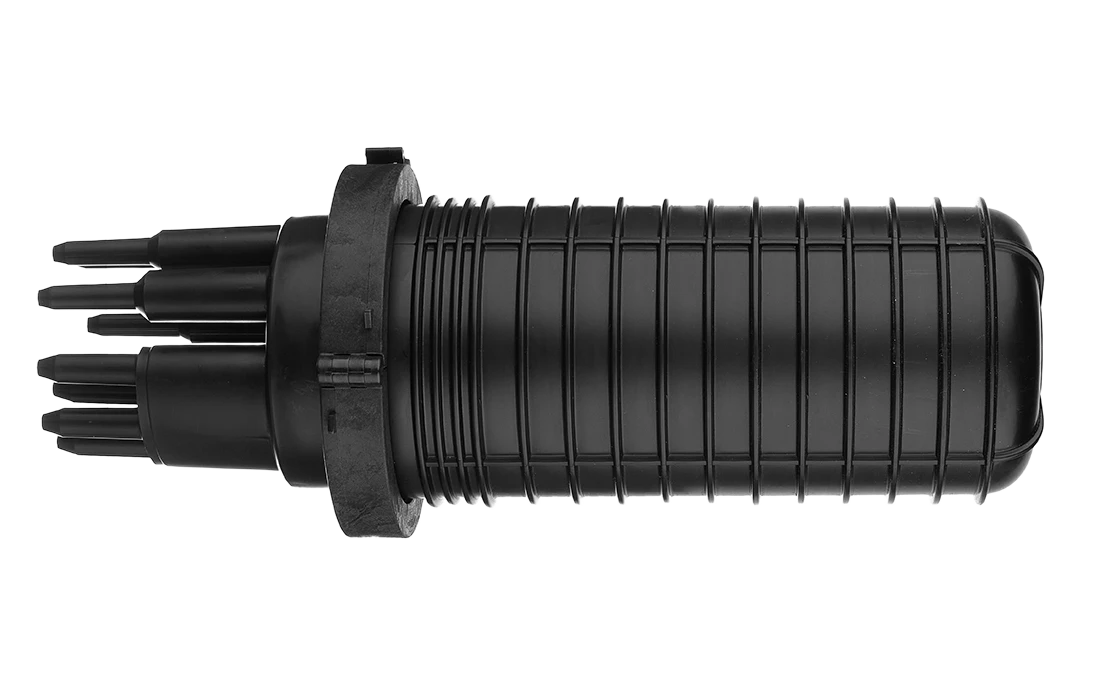

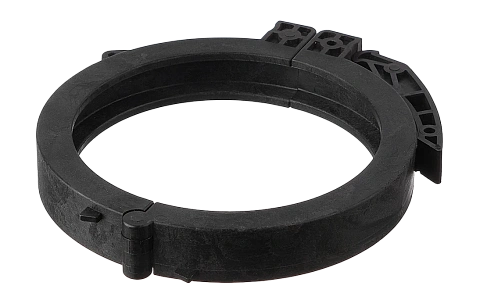

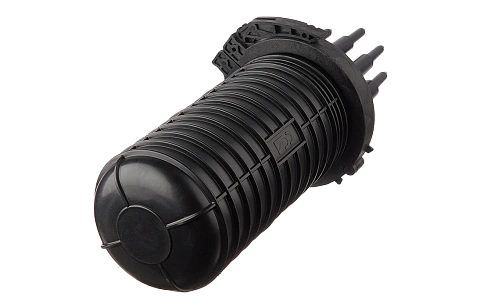

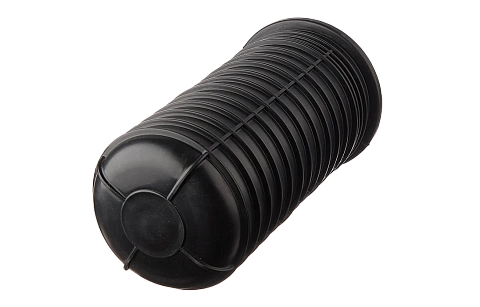

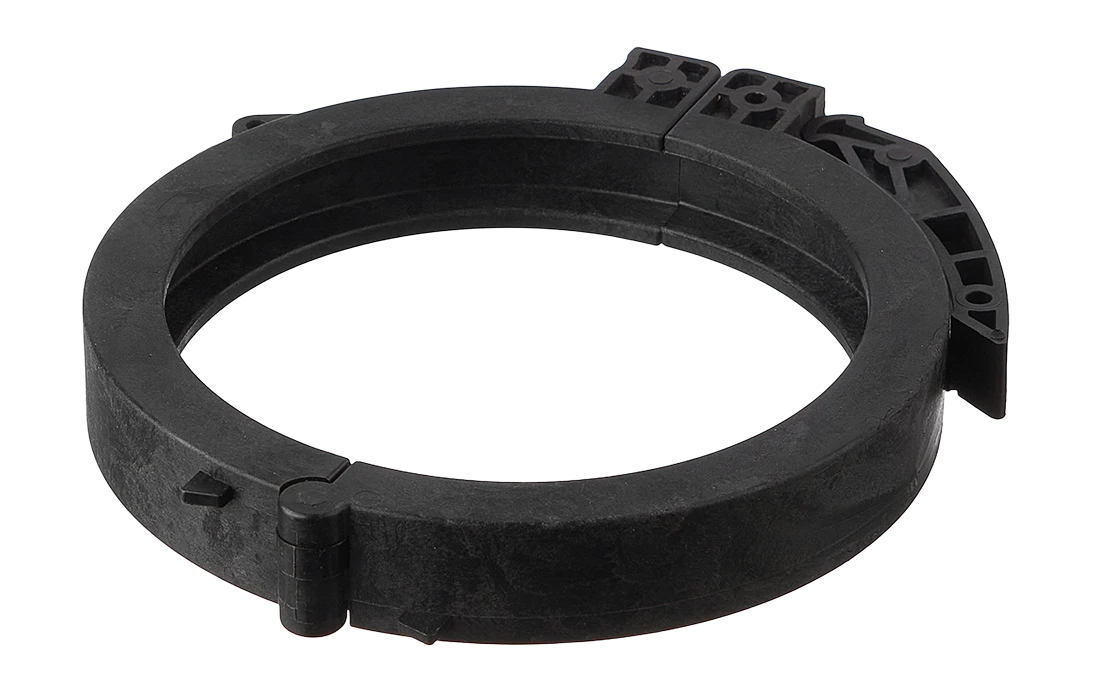

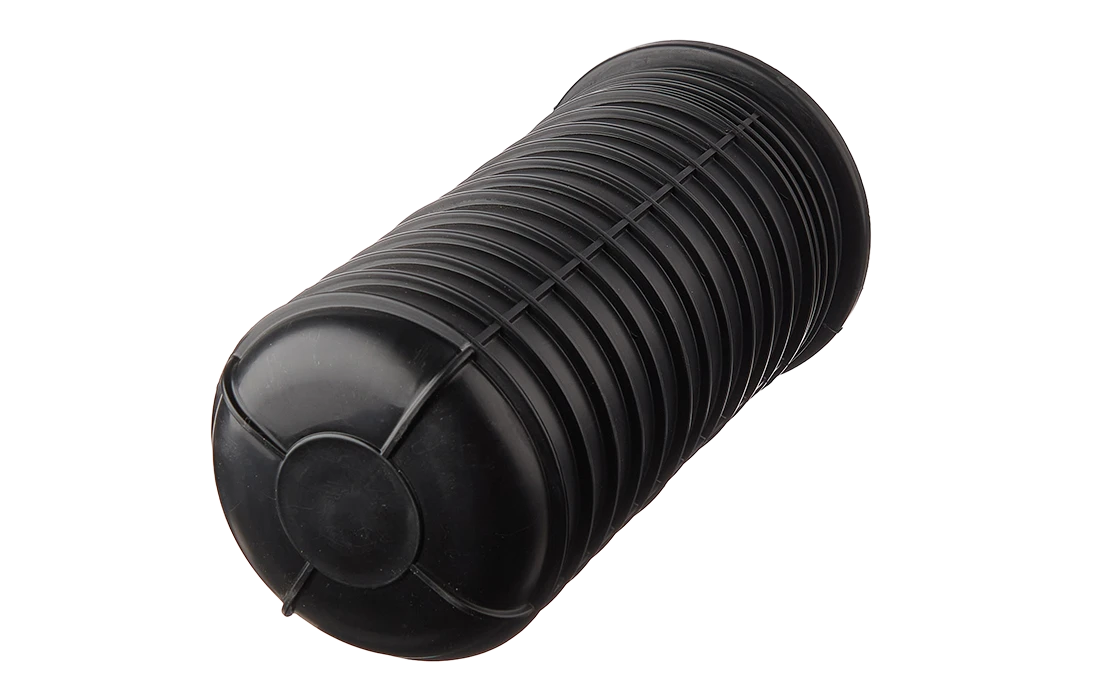

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

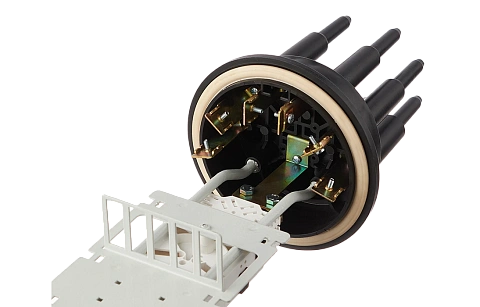

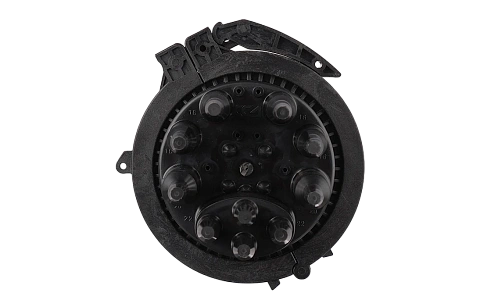

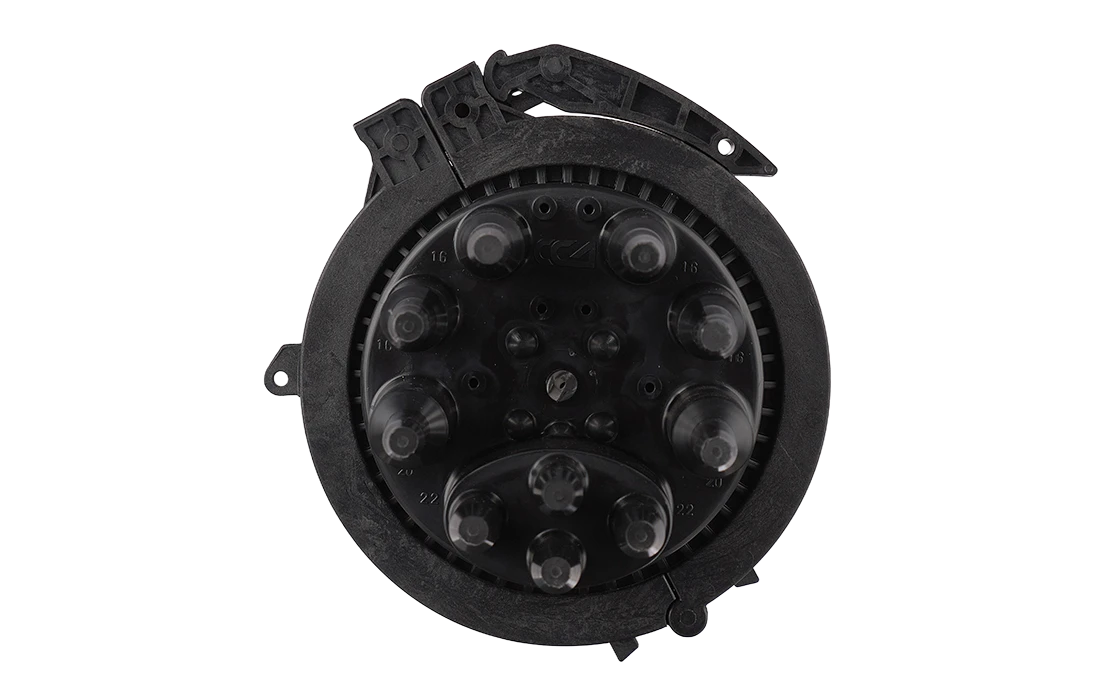

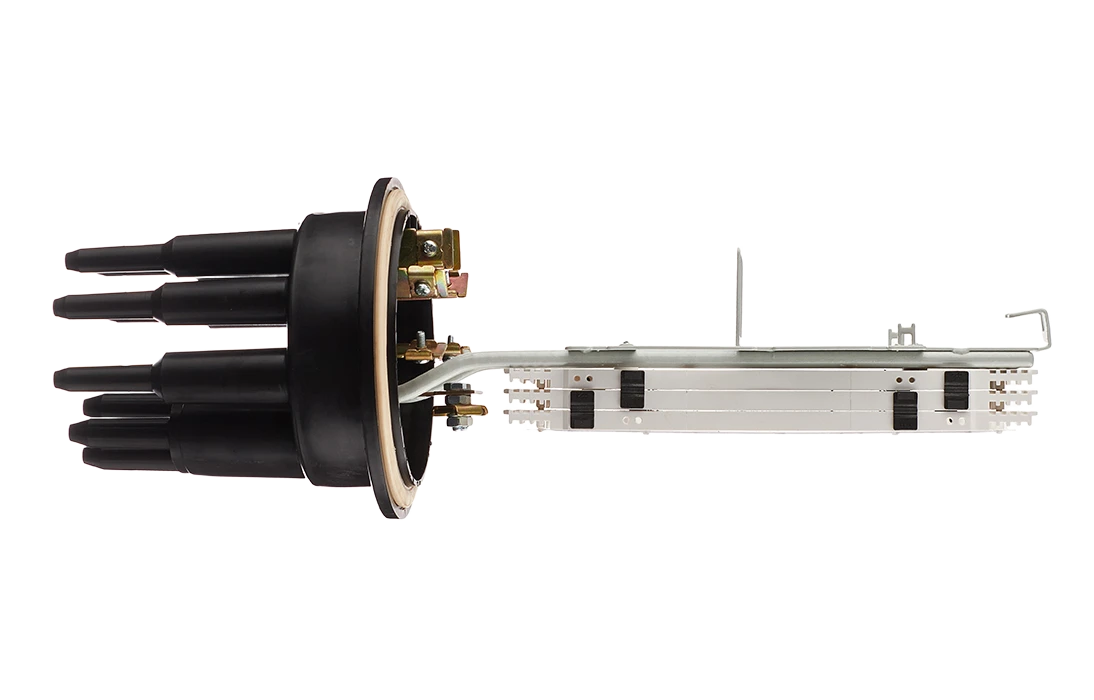

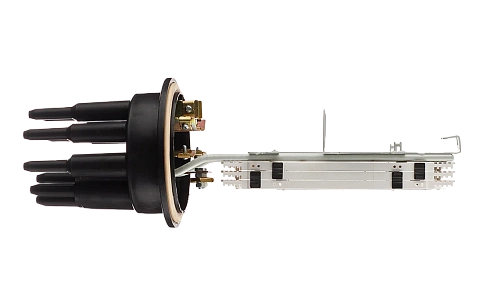

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

Основные характеристики
Место установки
На опоре
Исполнение
Абонентская
Кол-во вводимых кабелей, шт
10
Максимальное кол-во сварных соединений, шт
48
Кол-во выводимых абонентских дроп-кабелей, шт
16
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
16
Степень пылевлагозащиты
IP68
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты кроссы
Прочие характеристики
Макс. кол-во разъемных соединений
20
Тип адаптеров
SC
Макс. кол-во сварных соединений
48
Тип кассет
К-24 и К4-Л2
Макс. кол-во кассет
4
Кол-во вводов:
- круглый ступенчатый, до 20 мм
2
- круглый ступенчатый, до 16 мм
4
- овальный, до 10 мм/до 25 мм/транзит
4/2/1
Герметизация корпуса
Хомут
Герметизация вводов
ТУТ
Температура эксплуатации ºС
от -60 до +70
Габаритные размеры:
- длина, мм
488
- диаметр, мм
215
Масса, кг
2,5
Комплектация
Корпус
1
Кассета К4-Л2
2
Кассета К-24
2
Крышка кассеты К-24
1
Ложемент Л12-4525
5
Ложемент Л-2СП
1
Панель адаптеров 16SC
1
Панель адаптеров 4SC
1
Гильзы КДЗС-4525
20
Трубка ТУТ 33/8 для круглых вводов ОК
2
Трубка ТУТ 19/5 для круглых вводов ОК
2
Комплект маркеров и стяжек
1
Силикагель (пакет)
1
Логистические параметры
Объём, м³
0,02394
Вес, кг
2,58
