Колодец кабельной канализации связи ККСр-0-0,5-10(80) ГЕК-ССД (В25) производства АО «СВЯЗЬСТРОЙДЕТАЛЬ» предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца связи (рекомендации по выбору колодцев для проектирования и строительства).

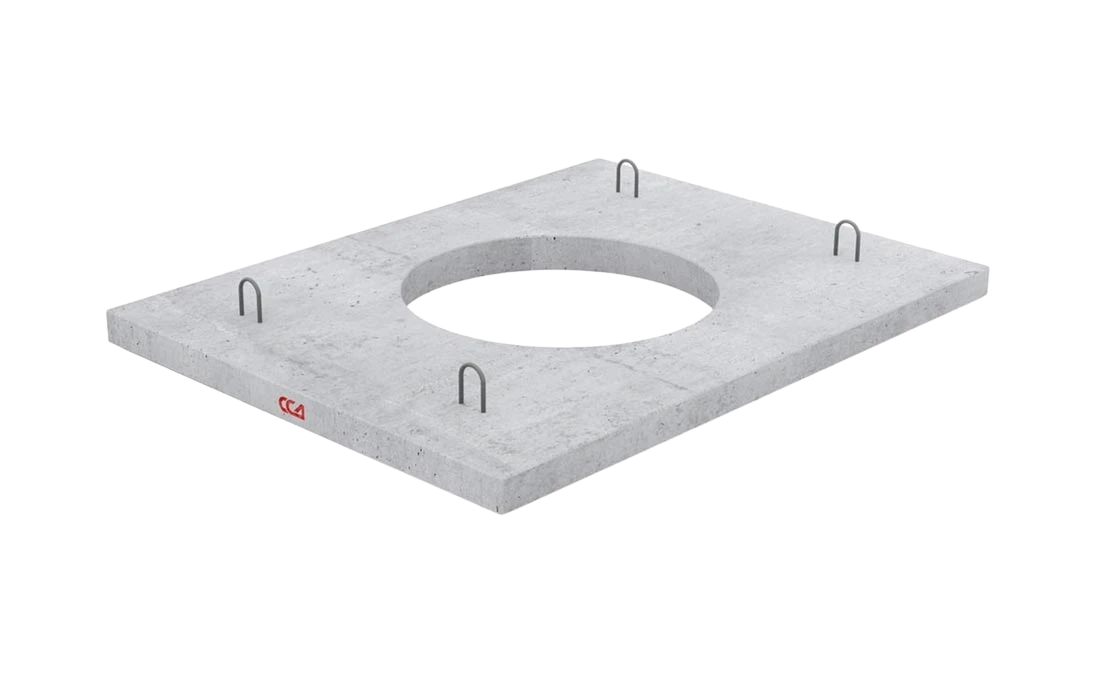

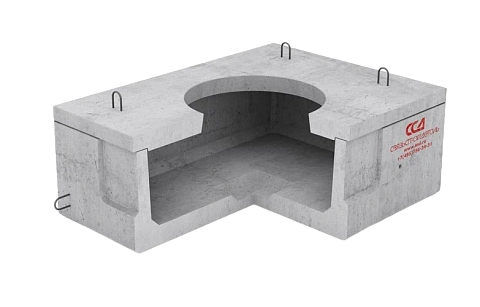

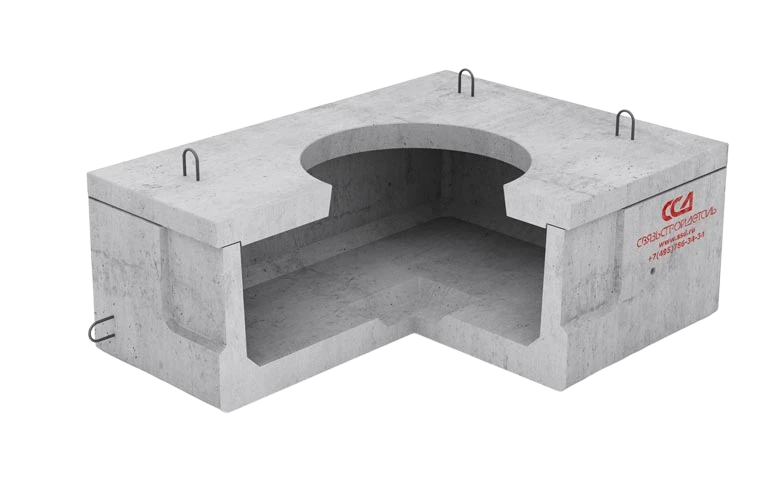

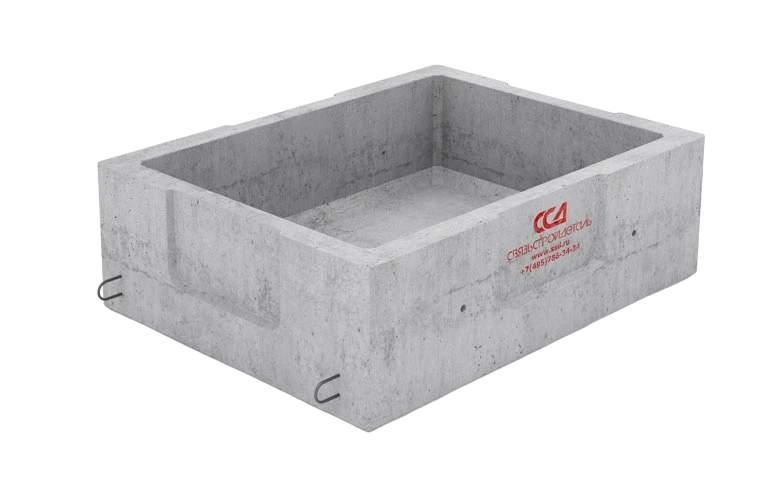

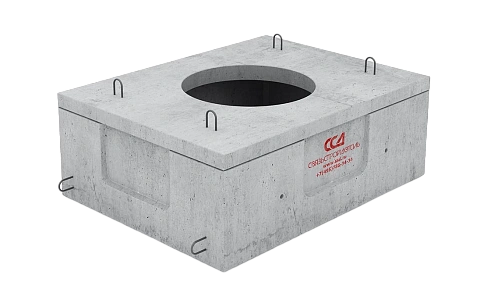

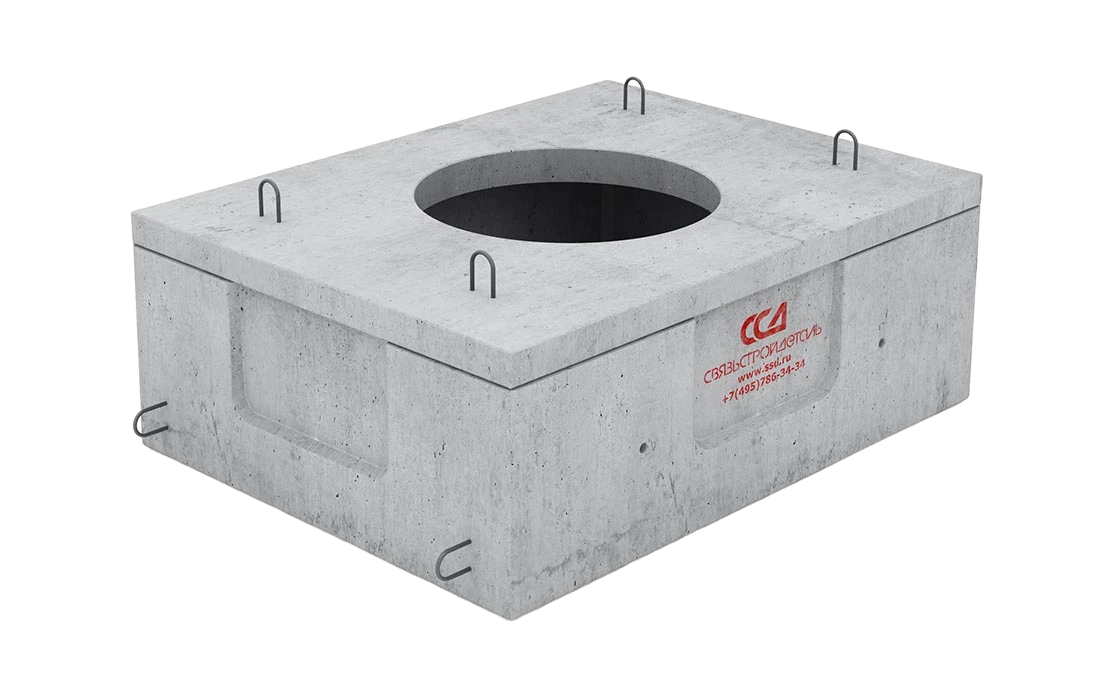

Колодец кабельной канализации связи ККСр-0-0,5-10(80) ГЕК-ССД (В25) имеет в сечении прямоугольную форму и состоит из двух элементов – корпуса и плиты покрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. В основании корпуса кабельного колодца связи с внутренней стороны расположена прямоугольная ниша. При необходимости, данную нишу вырезают (демонтируют) для создания дренажа колодца. На наружных поверхностях торцевых и боковых стен расположены глухие ниши, в пределах которых можно проделывать (высверливать) отверстия в местах ввода труб.
На торцевых поверхностях корпуса колодца кабельной канализации связи ККСр-0-0,5-10(80) ГЕК-ССД (В25) имеются петли для строповки при его погрузке и разгрузке с автомобиля, а также для монтажа колодца в котлован. Торцевое расположение петель позволяет осуществлять погрузо-разгрузочные работы колодца кабельной канализации связи в сборе с плитой перекрытия за один подъём.
В варианте комплектации колодца «ГЕК» вместе с колодцем связи поставляется комплект внутренних металлоконструкций – стальные консоли КСО-1.
В варианте комплектации «Г» колодец поставляется без внутренних металлоконструкций. Консоли типа КСО-1 необходимо приобретать отдельно.
В качестве вводимых в колодец каналов могут использоваться разные по диаметру трубы кабельной канализации: трубы ССД-Пайп, хризотилцементные (асбестоцементные) трубы, любые виды полиэтиленовых труб – гладкие или гофрированные.
Глубина отметки верха колодца кабельной канализации связи ККСр-0-0,5-10(80) ГЕК-ССД (В25) на тротуаре или газоне должна быть не менее 250 мм., а на проезжей части - не менее 330 мм. Выравнивание крышки люка колодца на высотную отметку дорожного полотна выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов С4;С1.
Для идентификации завода изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – «ССД». Данное решение было введено для контроля поставок изделия службами эксплуатации, приёмки, строительными органами, техническим надзором ввиду многочисленной фальсификации колодцев.
Все колодцы также имеют заводскую маркировку изделия на которой указывается: наименование изделия, вес изделия, номер партии, логотип компании, телефон.
Дополнительная информация о конструкционных особенностях линейки колодцев кабельной канализации связи ККСр производимых АО СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.
Отдельно о качестве производства ССД:
После совместных разработок АО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства АО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.
Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25; морозостойкость-F200; водонепроницаемость-W8.
Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.
Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.
Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.
