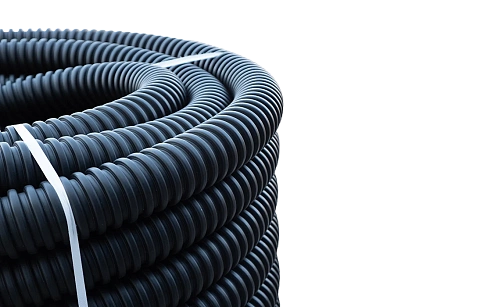

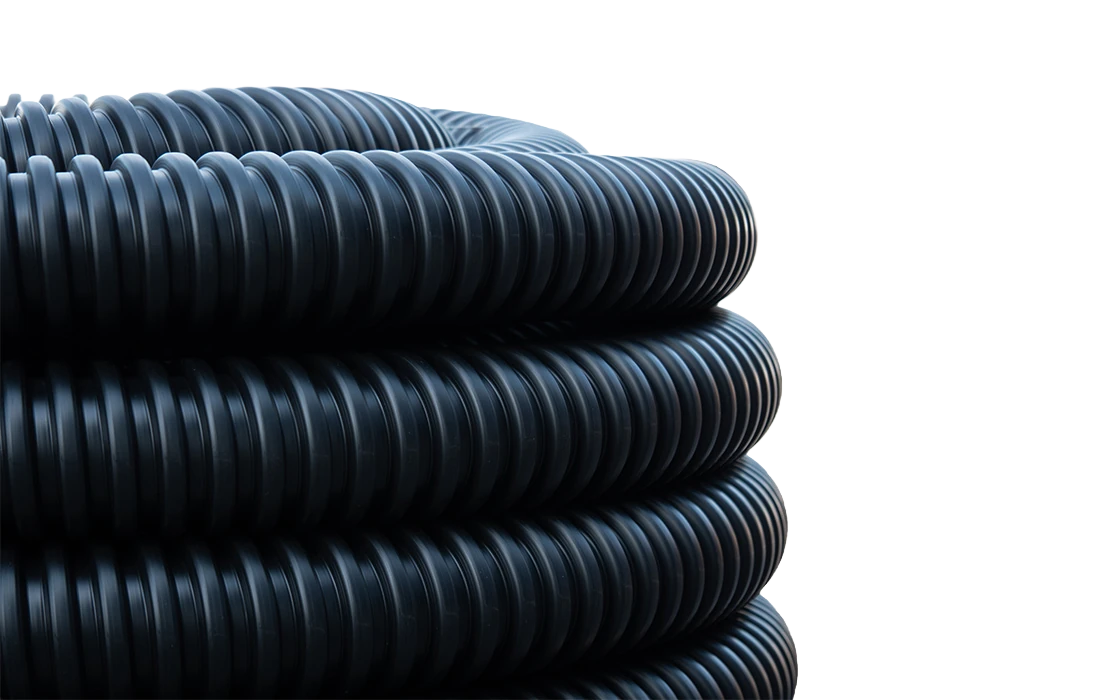

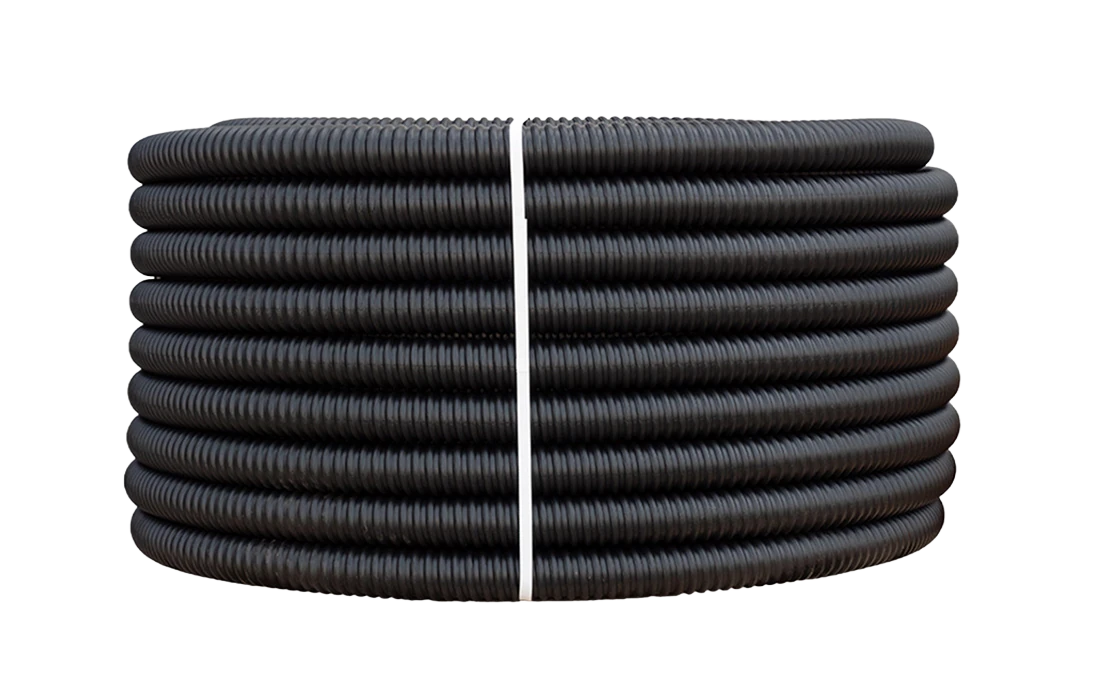

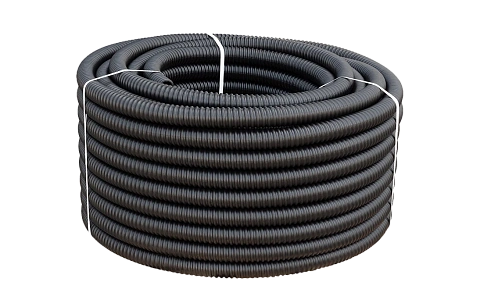

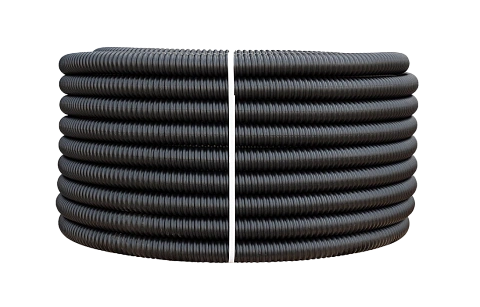

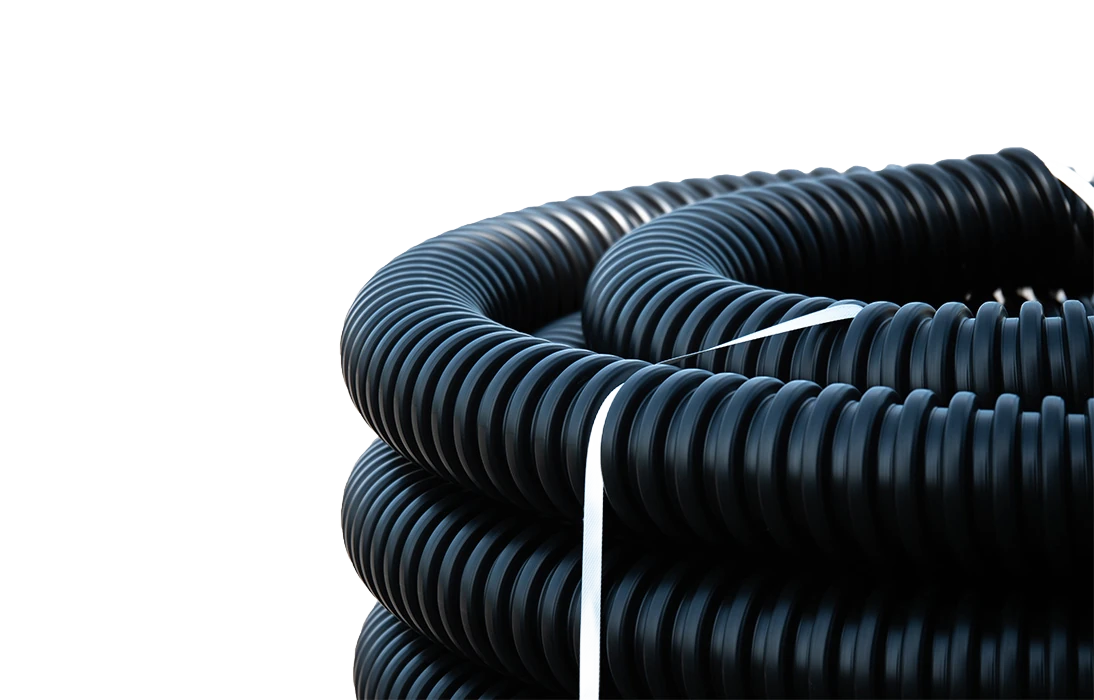

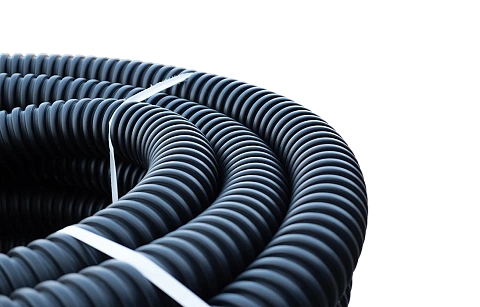

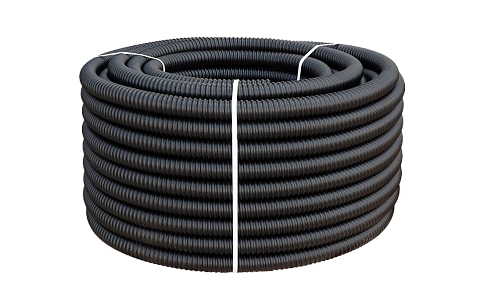

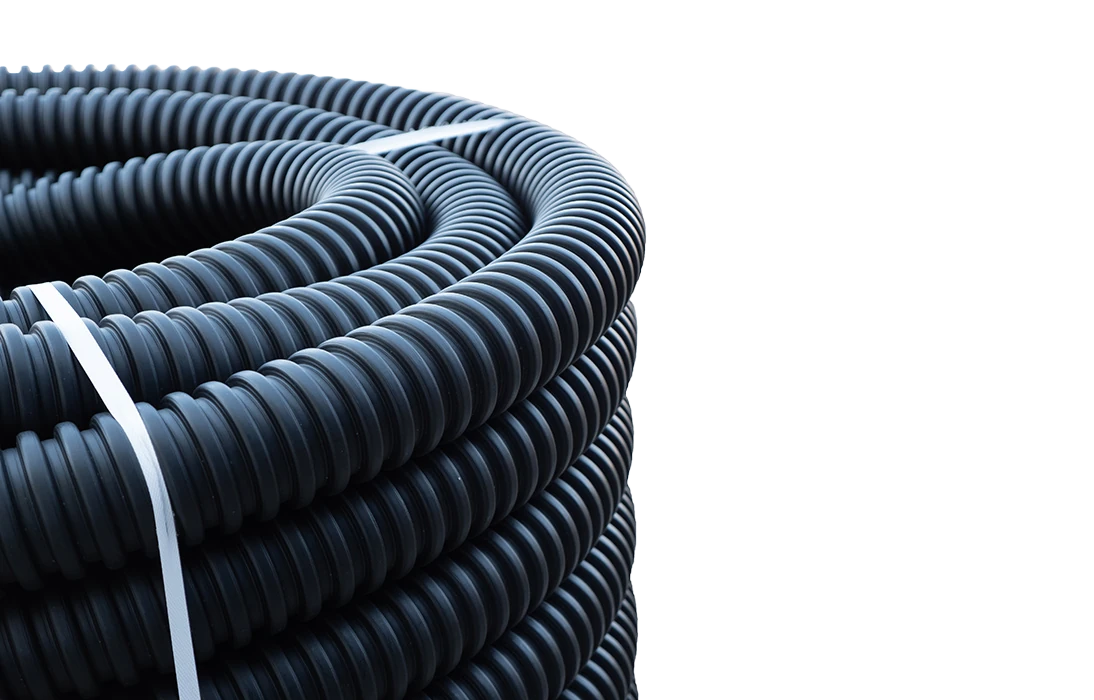

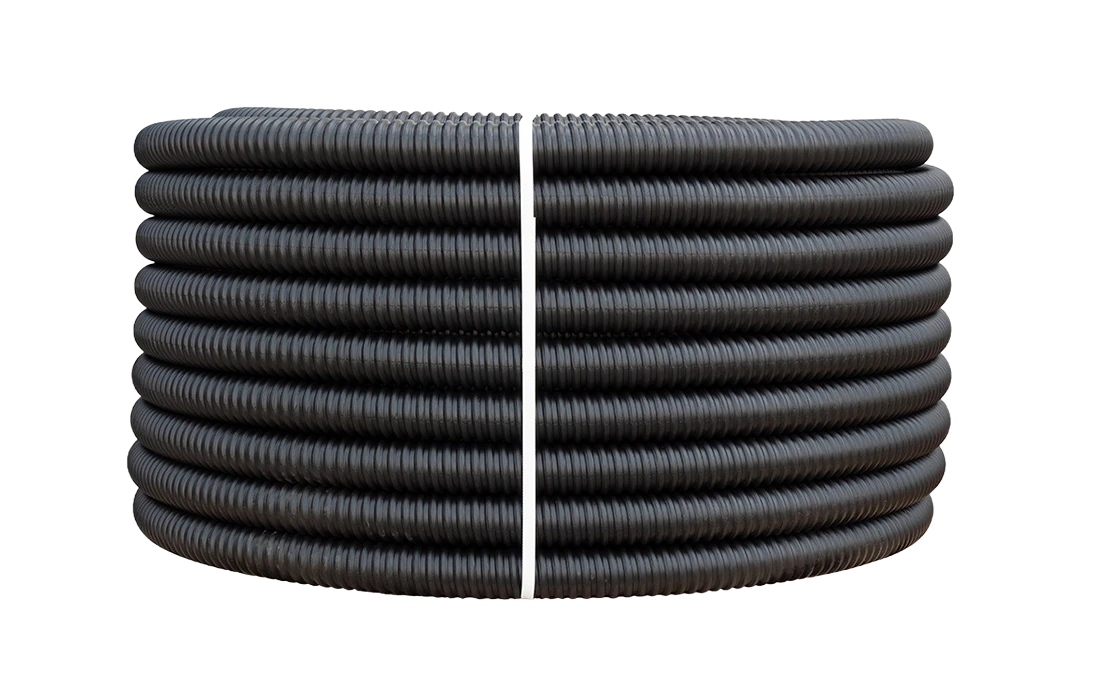

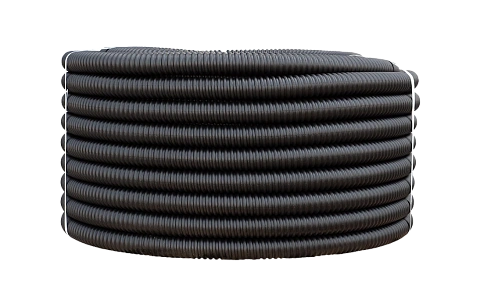

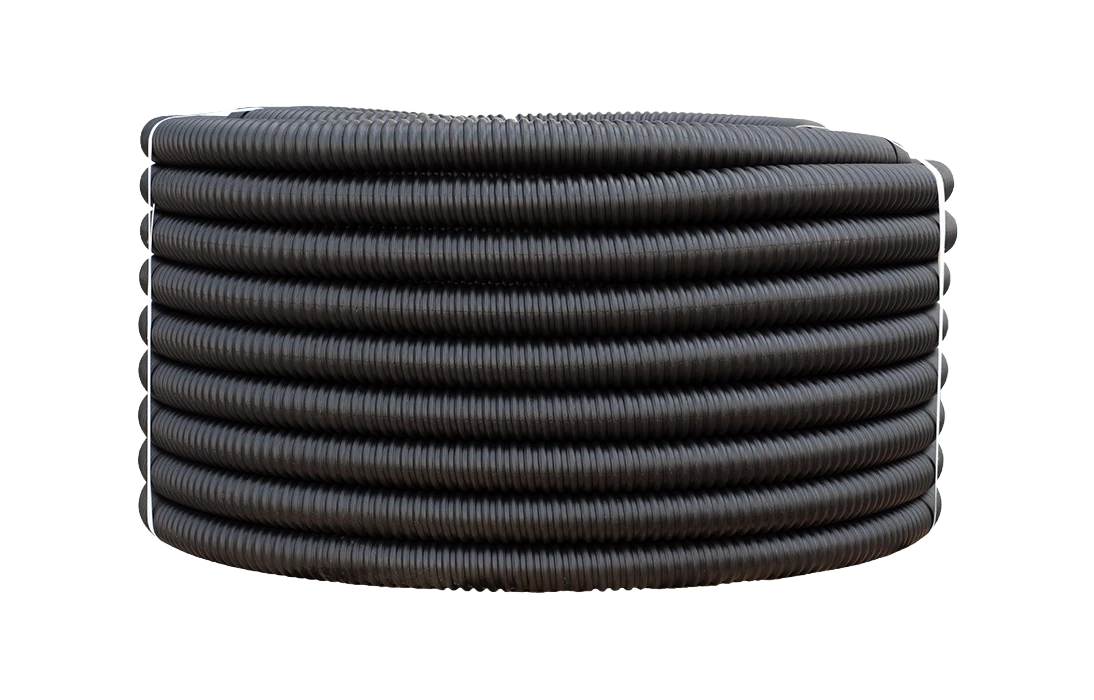

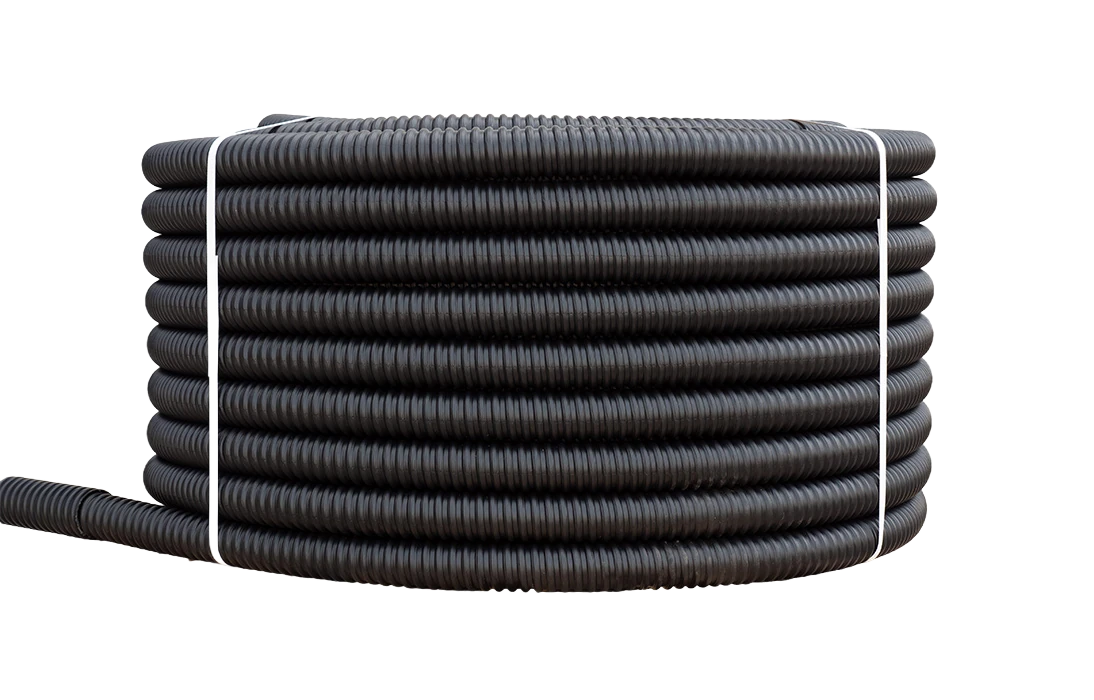

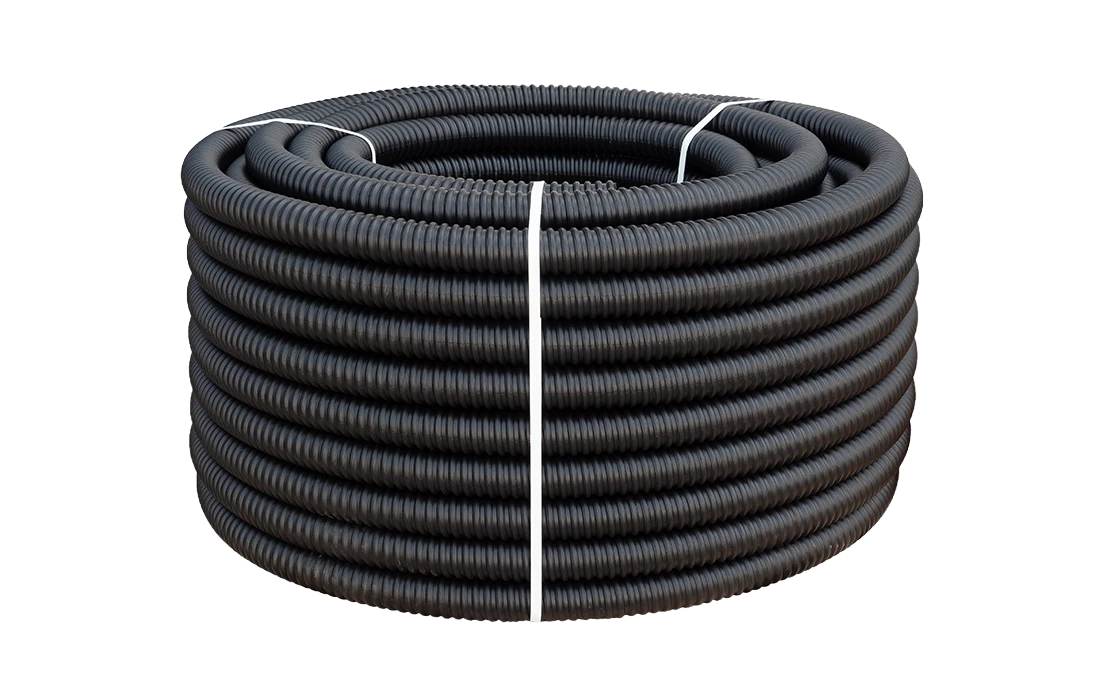

Труба ССД-Пайп OD=63 мм, 800N, SN22, с протяжкой (бухта 100 м)
ССД-Пайп
название
OD=63 мм
наружный диаметр
800
сопротивление сжатию
N
сопротивление удару
SN22
кольцевая жесткость
С НДС

Цена без НДС:

Розница от 100 м
195,70 ₽
234,84 ₽ / м
Розничная цена от 100 м
234,84 ₽
м
Минимальный заказ 100 м
Кратно 100 м
В наличии 5 900 м
Дистрибьюторы
0 м
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 1-2 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Попкова Дарья Сергеевна
Отвечу на все вопросы по товару

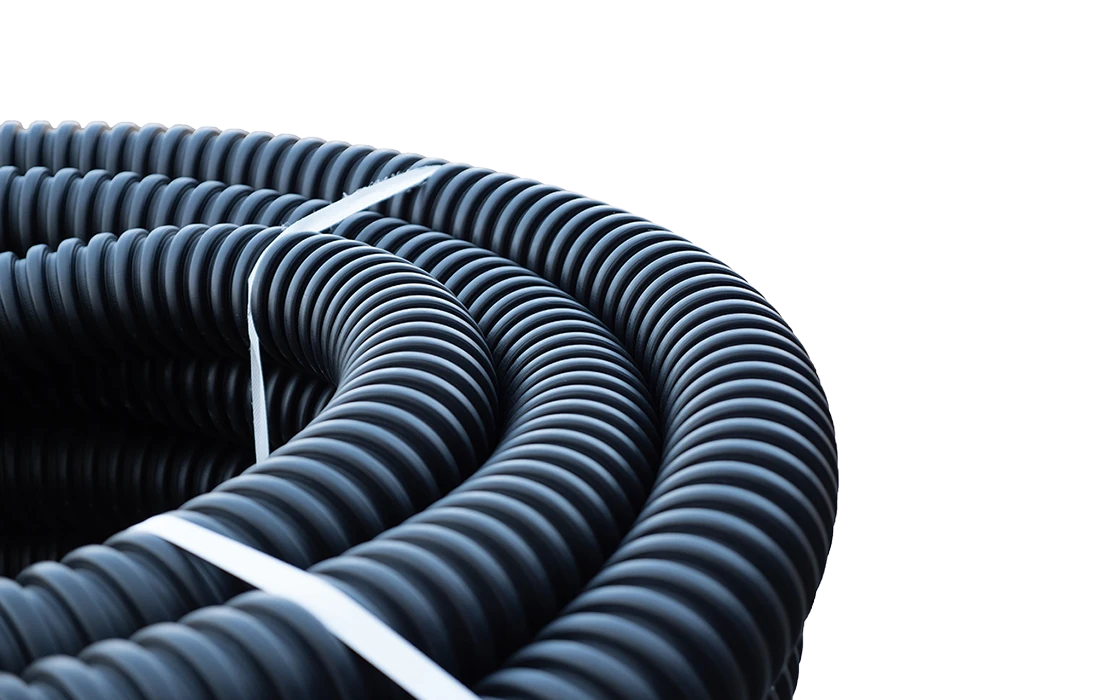

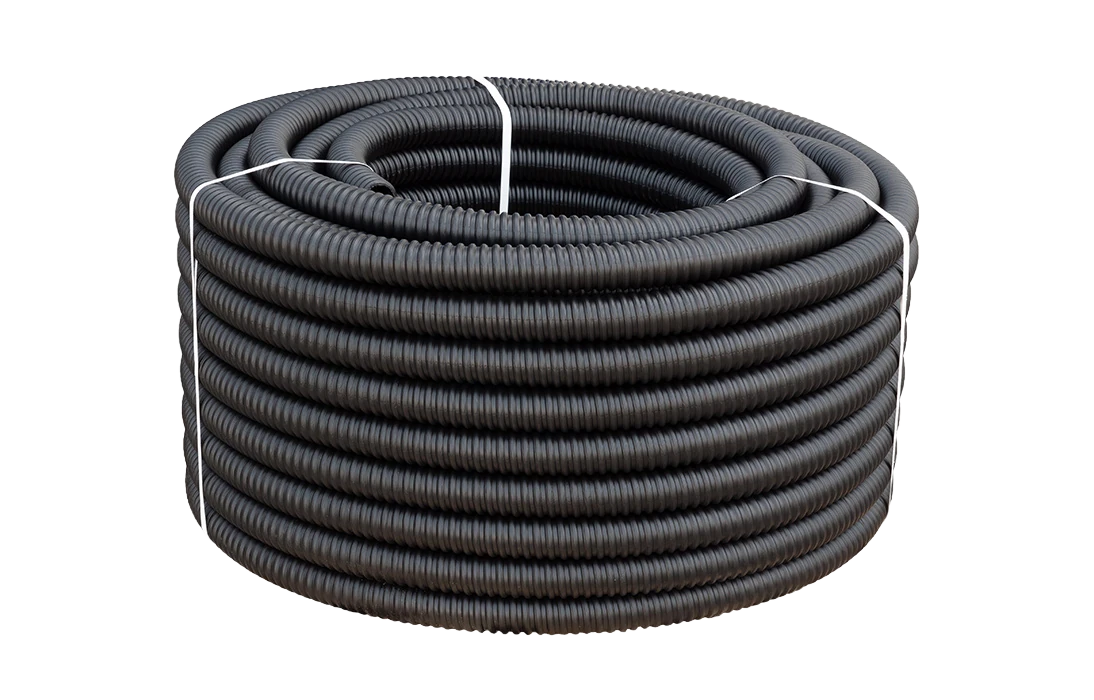

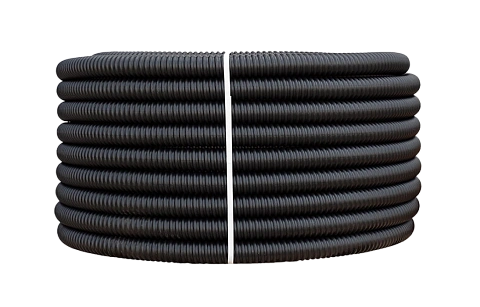

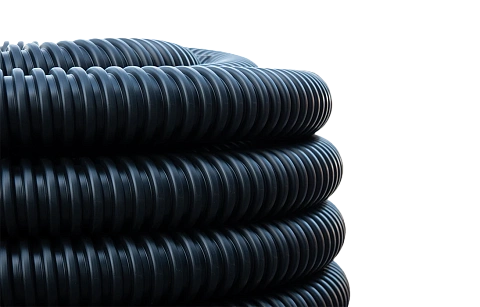

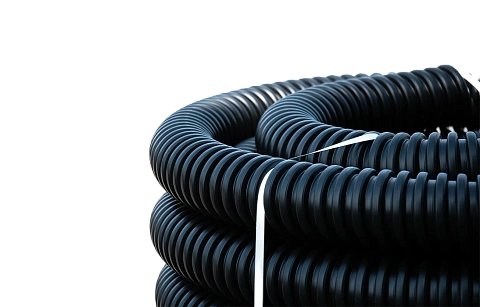

Труба полимерная жесткая гофрированная спиральная (ТПЖГС) или «ССД-Пайп» предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), силовых кабелей и проводов, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.

Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

Резьбовое соединение двух отрезков труб с помощью муфты является прочным и надежным, что исключает риск разрыва трубопровода в процессе эксплуатации при подвижке и просадке грунта. Данное решение обеспечивает целостность системы кабельной канализации в случаях непреднамеренного извлечения трубопровода из грунта специальной тяжелой техникой.

Конструкция внутреннего профиля спиральновитой трубы «ССД-Пайп» имеет ряд достоинств. Это:
- облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;
- возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;
- один равномерный внутренний диаметр трубопровода на всем протяжении, от колодца до колодца, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования грата (наплыва) полиэтилена.

Следствием сужения внутреннего диаметра за счет образования грата полиэтилена через каждые 12-13 метров, является создание «благоприятных» условий для заиливания и непроходимости канала во многих местах трубопровода. В отличие от этого, внутренний профиль трубы «ССД-Пайп» не отягощен таким недостатком, и подлежит стандартной эксплуатации каналов кабельной канализации.

В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля трубы «ССД-Пайп».

Труба соответствует ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле», а также ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей» (пп. 6.1.1 – 6.1.5, 6.3 – 6.4). Производится согласно ТУ 22.21.21-082-27564371 – 2017.

Основные характеристики
Тип
Гибкая
Техническое наименование
ТПЖГС
Цвет
Черная
Нераспространяющая горение
Нет
Стойкость к ультрафиолету, УФ
Нет
Наличие протяжки
Да
Сопротивление сжатию, Н
800
Кольцевая жесткость
SN22
Исполнение
Труба спиральная
Внутренний диаметр, мм
52
Наружный диаметр, мм
64
Номинальный диаметр, мм
63
Прочие характеристики
Материал
ПНД
Кольцевая жесткость (SN), кH/м²
22
Сопротивление сжатию, H
800
Радиус изгиба
не менее 3-х диаметров
Тип соединения
Приемочная резьбовая муфта
Возможность протяжки кабеля (УЗК)
Да
Возможность пневмопрокладки кабеля
Нет
Способ прокладки ГНБ (альтернативная прокладка)
Нет
Наличие стальной проволоки
Да
Диаметр стальной проволоки, мм
1,0
Коэффициент трения (кабель для канализации), не более
0,3
Диаметр наружный (OD), мм
64
Диаметр внутренний (ID), мм
52
Температура монтажа, °C
-25…+60
Температура эксплуатации, °C
-55…+90
Длина трубы в бухте, м
100
Масса бухты, кг
44
Комплектация
Труба в бухте (100 м)
1
Муфта соединительная резьбовая
1
Логистические параметры
Объём, м³
0,00864
Вес, кг
0,458
4.67
33 отзыва
5 69.7%
4 27.27%
3 3.03%
2 0%
1 0%
Сортировать
С. А. Попова
02.08.2019 10:29:02
Комментарий

В рамках проекта «Эксплуатация, аварийно-восстановительные работы линейных сооружений» применила 200м трубы полимерные жесткие гофрированные спиральные ССД-Пайп выполняемые по ТУ 22.21.21-082¬27564371 - 2017.

Данное изделие соответствует заявленным техническим характеристикам указанным в ГОСТ Р МЭК 61386.24-2014. Прочность резьбового соединения впечатляет. Сочетание высокой кольцевой жесткости и гибкости изделия дает возможность строить более сложные трассы без использования смотровых и поворотных колодцев. Относительно жестких труб есть существенное преимущество - меньшее количество соединительных элементов в плети трубопровода достигается поставкой трубы не отрезками, а бухтами больших строительных длин. Протяжка кабеля выполняется без нареканий. Данный вид труб считаем перспективным и планируем применять их в будущем.


С уважением,
Начальник отдела
С. А. Попова

Белов М. Н.
02.08.2019 10:27:58
Комментарий

Генеральному директору
ЗАО "СВЯЗЬСТРОЙДЕТАЛЬ"
Анисимову А. С.


Уважаемый Алексей Сергеевич!


В рамках проекта «Развитие оптической сети в ТиНАО и МО» наша организация с августа 2018г. активно применяет в строительстве и использует в номенклатуре проектных решений трубы полимерные жесткие гофрированные спиральные ССД-Пайп выполняемые по ТУ 222121-082-27564371 — 2017. На данный момент проложено около 2.5 км трасс и планируется к прокладке около 6 км до конца 2018г.


Данное изделие соответствует заявленным техническим характеристикам. указанным в ГОСТ Р МЭК 6138624-2014. Сочетание высокой кольцевой жесткости и гибкости изделия дает возможность строить более сложные трассы без использования смотровых и поворотных колодцев. Технические характеристики трубы позволяют осуществлять обратную засыпку вынутым грунтом без риска деформаций сечения, что особенно важно при проведении работ вне черты города. Относительно жестких труб есть существенное преимущество — меньшее количество соединительных элементов в плети трубопровода достигается поставкой трубы не отрезками, а бухтами больших строительных длин. Особенно стоит отметить резьбовые муфты. При их применении сформированная плеть трубопровода укладывается в подготовленную траншею без риска разъединения стыков. Протяжка кабеля выполняется без нареканий и с меньшим усилием.


В целом, применение вышеуказанных труб позволяет сократить нормативное время монтажа, уменьшить затраты на трудовые ресурсы и материалы. Более широко применять механизацию. С учетом этого, считаем перспективным и экономически оправданным применение труб ССД-Пайп при строительстве.


Генеральный директор
АО "МАСТЕРТЕЛ СТРОЙ ПРОЕКТ СЕРВИС"
Белов М. Н.

Михаил Саврин
02.08.2019 10:24:58
Комментарий
Сомневались в возможности протяжки. Взяли паллет на пробу, при трех кабелях проблем не заметили.
Марина Викторовна
02.08.2019 10:23:22
Комментарий
Взяли для стройки в Новой Москве , заказчика в качестве убедили, довольны.
Надежкин Денис Александрович
02.08.2019 10:21:31
Комментарий
Добрый день!
Почему из позиции убраны дополнительные приложения: протокол испытаний, сертификаты соответствия, информ. брошюра?
