Предназначен для перехода с трубы полимерной жесткой гофрированной спиральной 110 мм (труба ССД-Пайп) на трубу ССД-Пайп 63 мм, и наоборот. Дополнительно переходник применяется совместно с колодцами ССД-Пайп, когда необходимо произвести переход с установленного в стенку колодца закладного 110 мм элемента на трубу 63 мм, и, наоборот.

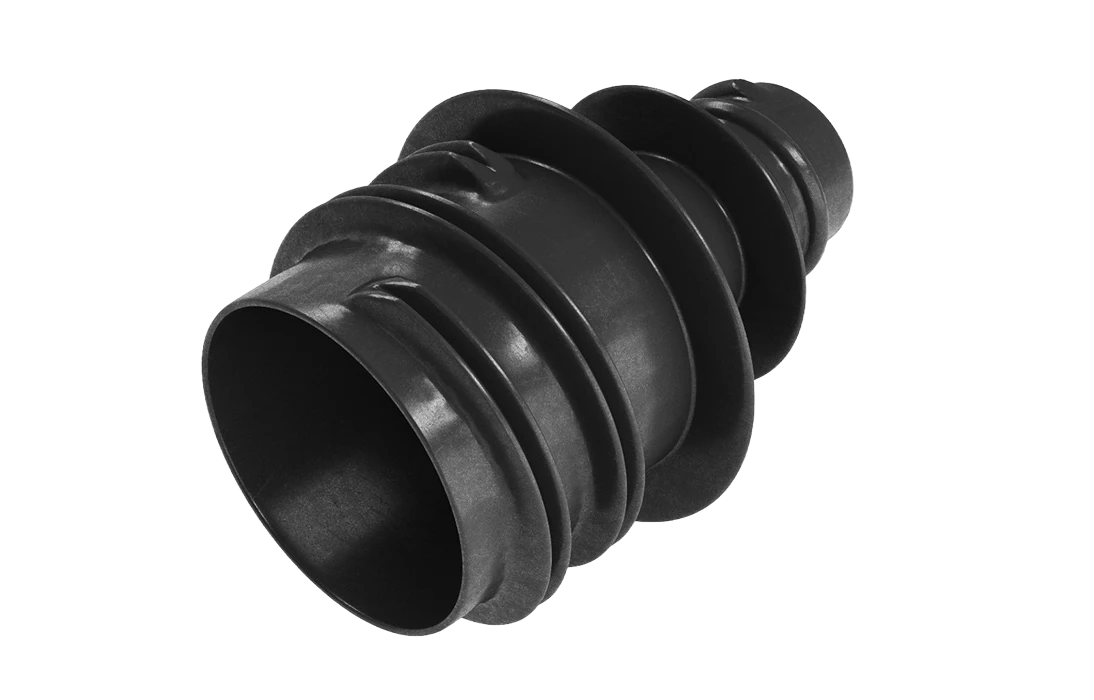

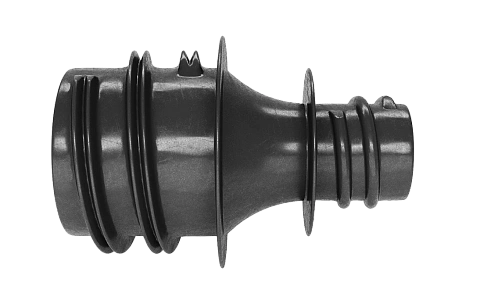

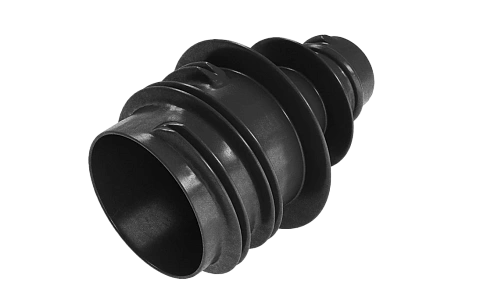

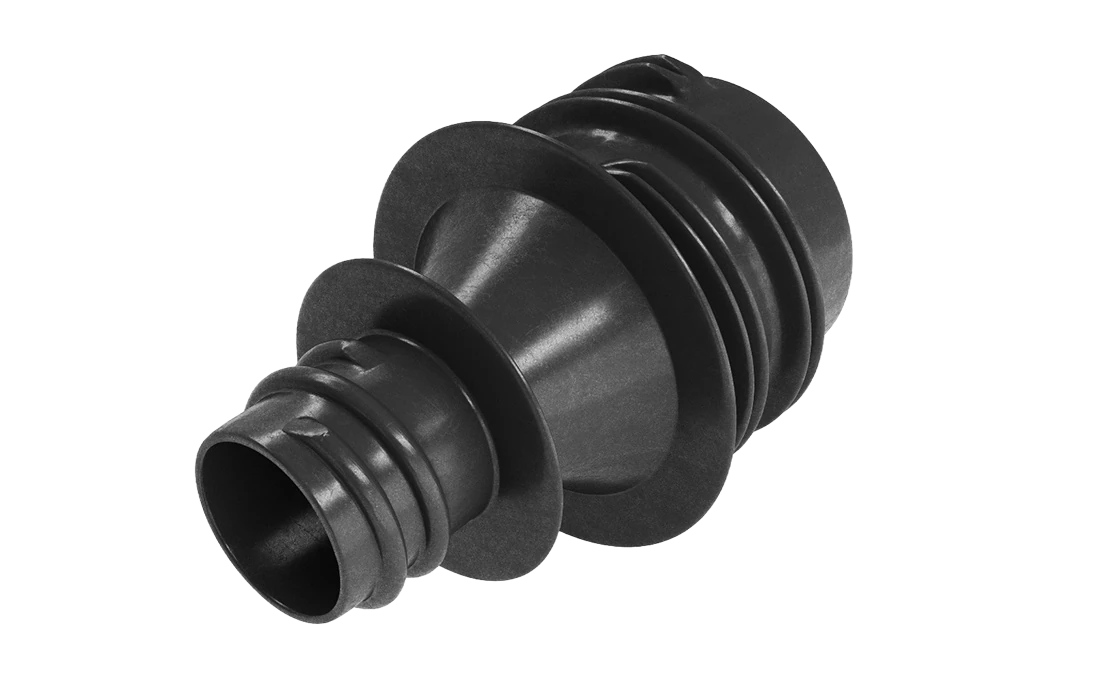

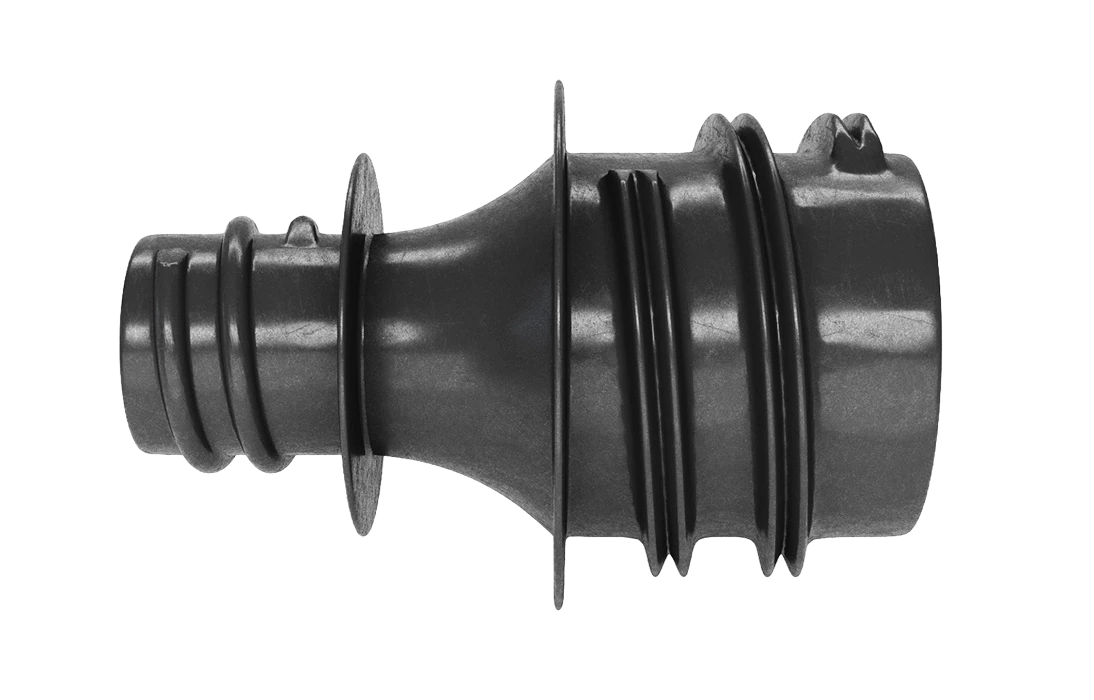

Переходник имеет цилиндрическую форму с плавным гладким переходом внутренней поверхности большего диаметра в меньший. Наружная поверхность с обеих сторон имеет наружную спираль для вкручивания в спиральную соединительную муфту ССД-Пайп 110 мм с одной стороны, и в спиральную соединительную муфту ССД-Пайп 63 мм с другой. Возможно применение переходника непосредственно в трубах ССД-Пайп 125 мм и 75 мм.
Степень защиты спирального соединения без применения дополнительных средств – IP 54.
Переходник «ССД-Пайп УльтраФ» соответствует:
- ГОСТ Р 20.57.406, метод 211-1 (стойкость к ультрафиолету);
- ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле»;
- ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей»;
- ГОСТ Р 53313-2009 «Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний»:
- обладает теплостойкостью при испытаниях в соответствии с пунктом 5.1 ГОСТ Р 53313-2009;
- обладает стойкостью к зажиганию нагретой проволоки при испытаниях в соответствии с пунктом 5.2 ГОСТ Р 53313-2009.
Производится согласно ТУ 22.21.21-131-27564371 – 2023.
