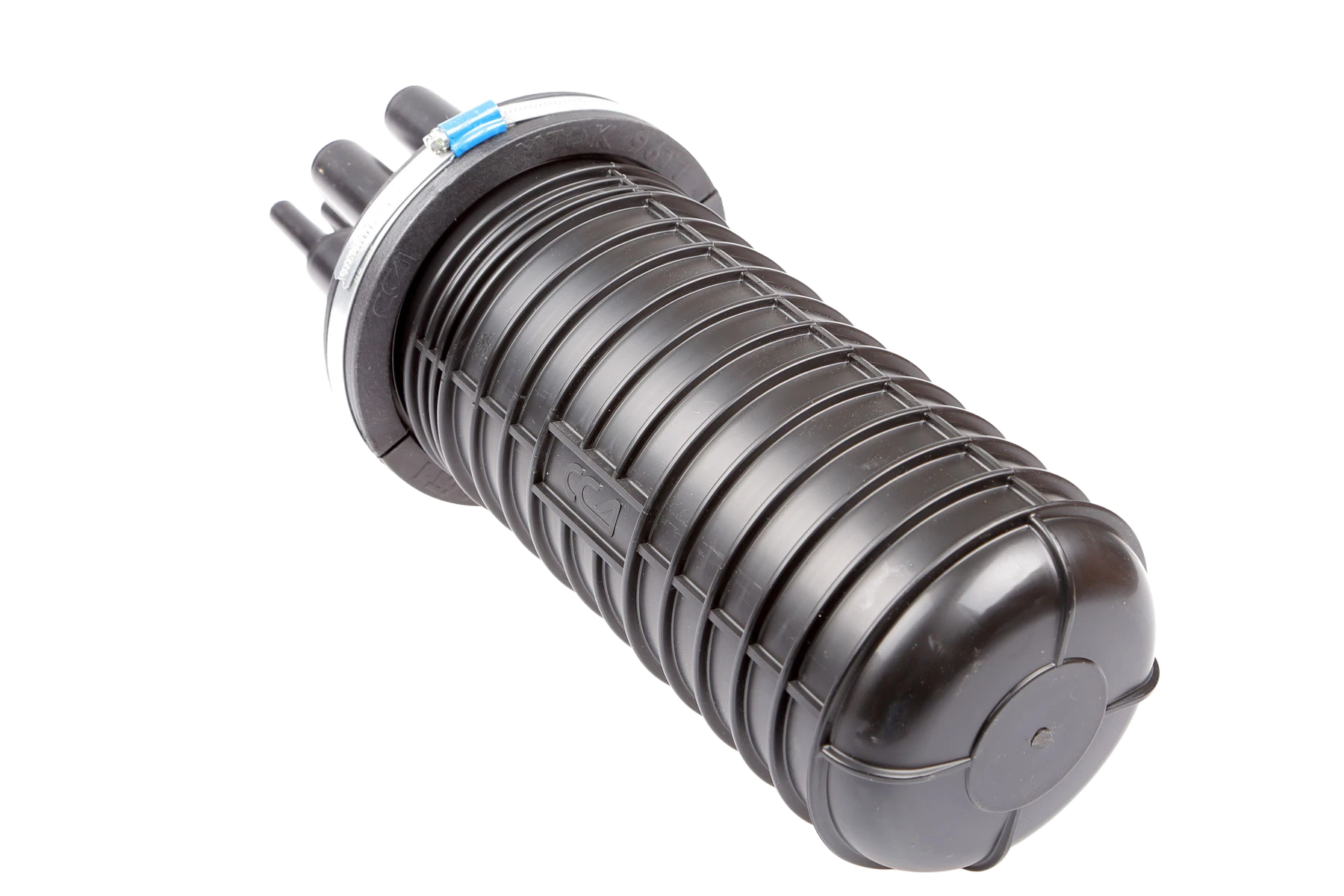

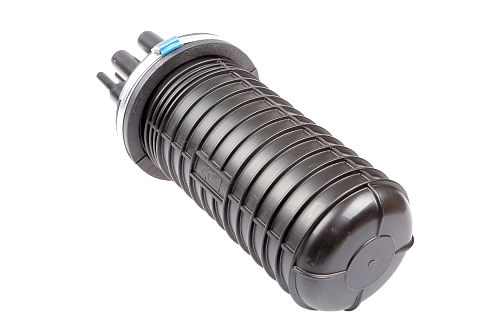

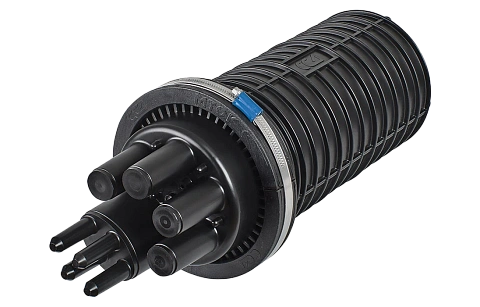

Муфта МТОК-В2/216-1КТ3645-К ССД
МТОК
муфта тупиковая оптическая
В2
оголовник типа В, кожух тип 2
216
емкость муфты 216 ОВ
1
одна кассета в комплекте
КТ3645
кассета КТ-3645
К
наличие КДЗС
С НДС

Цена без НДС:

Розница от 1 шт
5 331,45 ₽
Опт от 30 шт (-3%)
5 171,51 ₽
6 397,74 ₽ / шт
Розничная цена
6 397,74 ₽
Оптовая цена -3% (от 30 шт)
6 205,81 ₽
шт
Минимальный заказ 1 шт
В наличии 492 шт
99 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 2-4 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

Предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

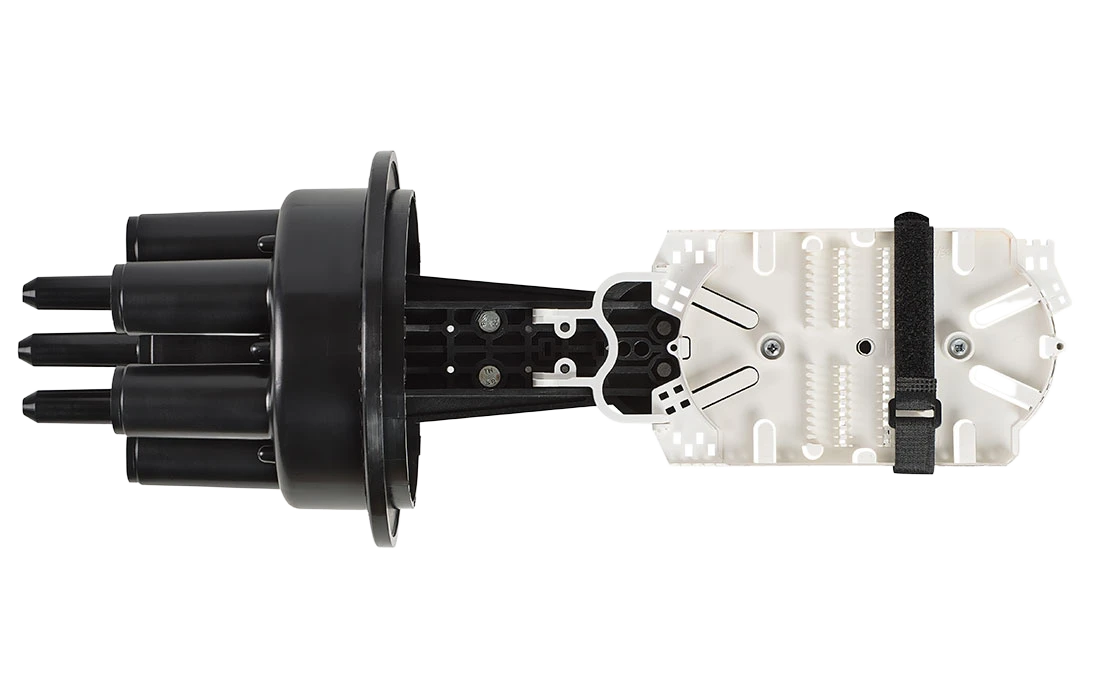

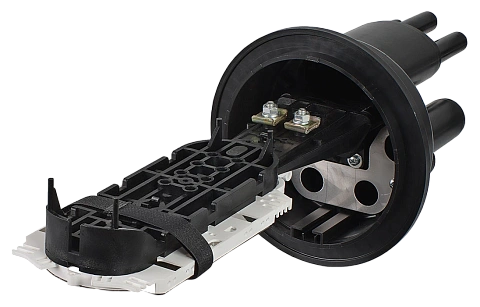

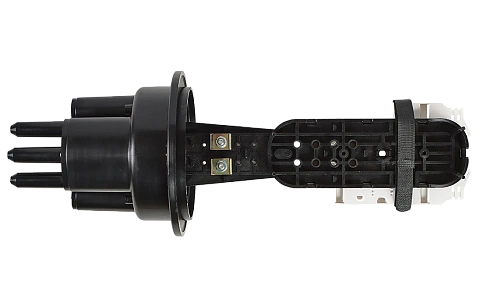

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Муфта МТОК-В2 аналогична муфте МТОК-Б1 за исключением способа герметизации кожуха и оголовника, а также наличием ребер жесткости на кожухе. Способ герметизации корпуса с оголовником в муфте МТОК-В2 механический и осуществляется с помощью хомута из нержавеющей стали.

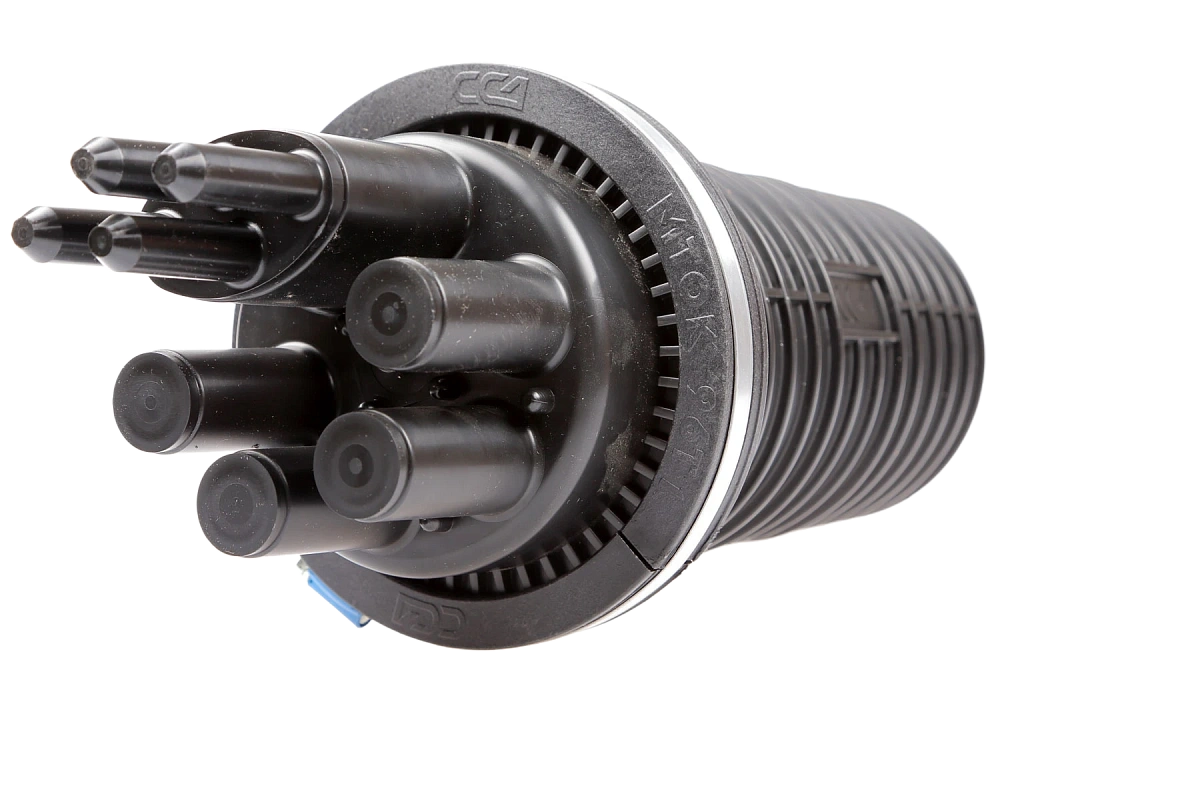

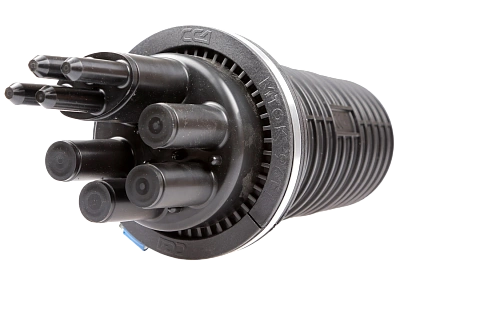

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).

Муфта МТОК-Б1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №9».

Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.

В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».

Основные характеристики
Место установки
В грунте
Исполнение
Тупиковая
Кол-во вводимых кабелей, шт
8
Максимальное кол-во сварных соединений, шт
216
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
22
Степень пылевлагозащиты
IP68
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты грунтовые
Прочие характеристики
Кол-во сварных соединений
216
Тип кассет
КТ-3645
Макс. кол-во кассет
6
Кол-во вводов:
- круглый, до 22 мм
4
- овальный, до 10 мм/до 25 мм/транзит
4/2/1
Герметизация корпуса
Хомут
Герметизация вводов
Спецвводы
Температура эксплуатации, ºС
от -60 до +70
Габаритные размеры:
- длина, мм
494
- диаметр, мм
216
Масса, кг
2
Комплектация
Корпус (оголовник,кожух, хомут, кронштейн)
1
Кассета КТ-3645
1
Гильзы КДЗС 4525
20
Пинцет для укладки КДЗС
1
Комплект маркеров и стяжек
1
Силикагель (пакет)
1
Логистические параметры
Объём, м³
0,02352
Вес, кг
2,13
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.7
37 отзывов
5 70.27%
4 29.73%
3 0%
2 0%
1 0%
Сортировать
Аноним
21.09.2018 10:42:02
Комментарий
Прошу уточнить какой уровень IP у муфт МТОК.
Ответ от ССД
Добрый день! Оптические муфты семейства МТОК и МОГ по своим характеристикам соответствуют уровню IP68.
