Муфта МТОК-М6/144-1КТ3645-К-44 ССД
МТОК
муфта тупиковая оптическая
М6
оголовник типа М, кожух тип 6
144
емкость муфты 144 ОВ
1
одна кассета в комплекте
КТ3645

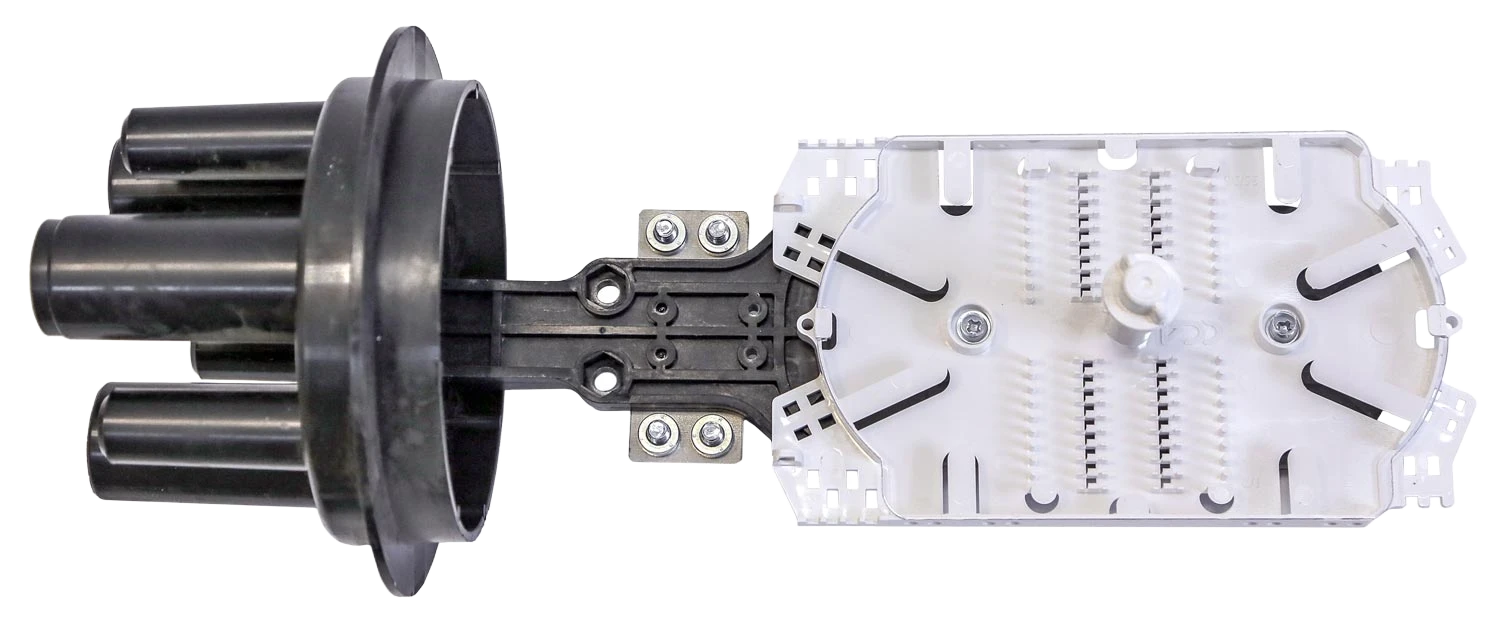

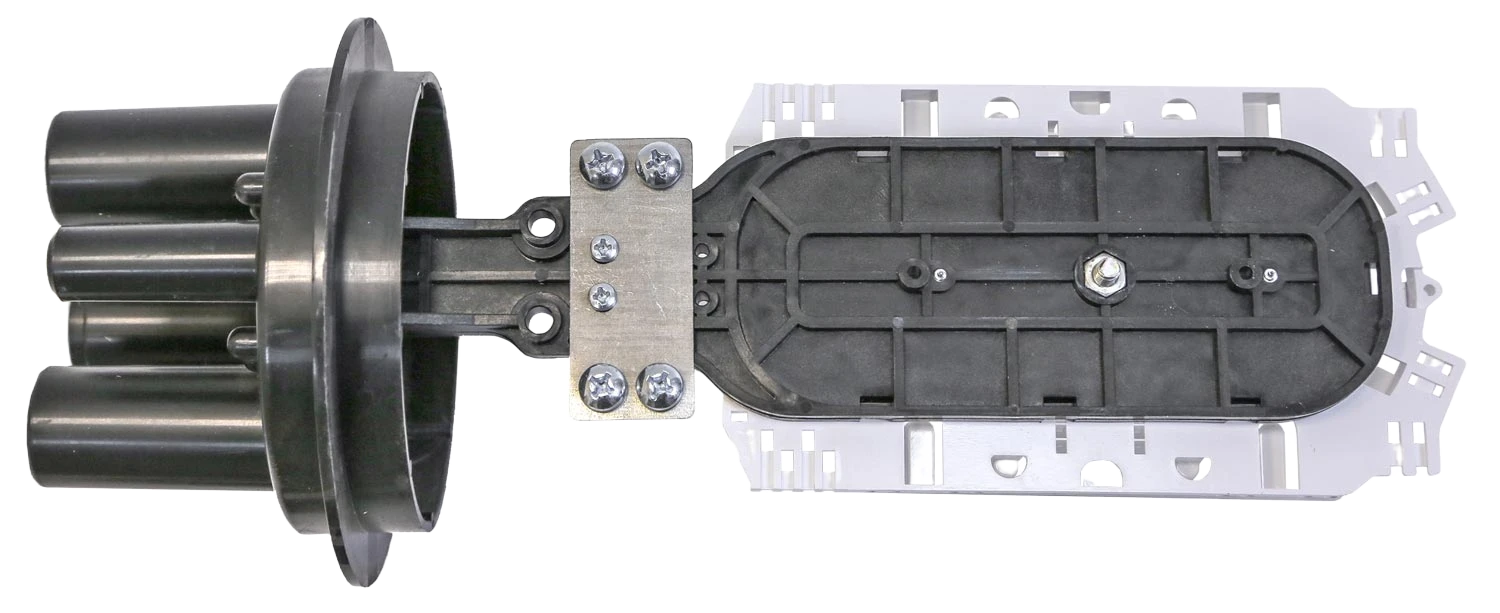

кассета КТ-3645
К
наличие КДЗС
44
наличие комплектов для ввода ОК №4 – 2 шт.
С НДС

Цена без НДС:

Розница от 1 шт
8 555,18 ₽
Опт от 30 шт (-3%)
8 298,51 ₽
10 266,22 ₽ / шт
Розничная цена
10 266,20 ₽
Оптовая цена -3% (от 30 шт)
9 958,21 ₽
шт
Минимальный заказ 1 шт
В наличии 587 шт
61 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 1-2 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

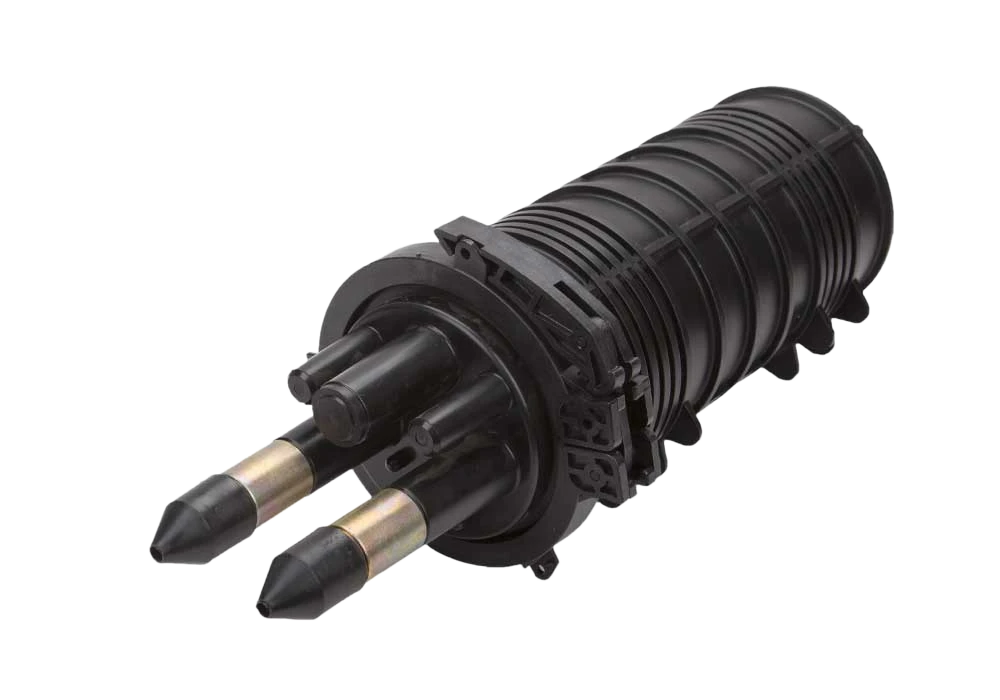

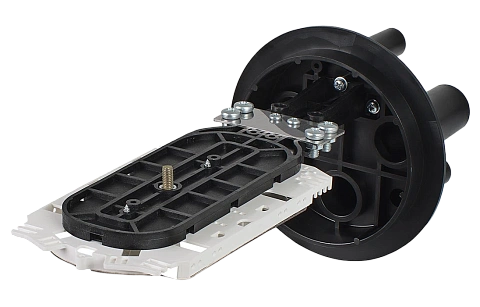

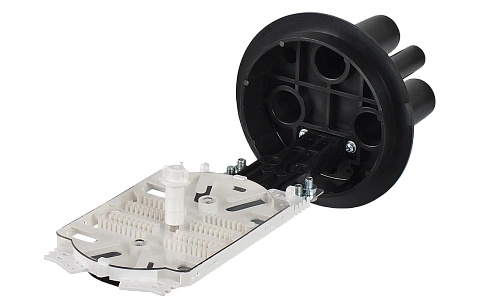

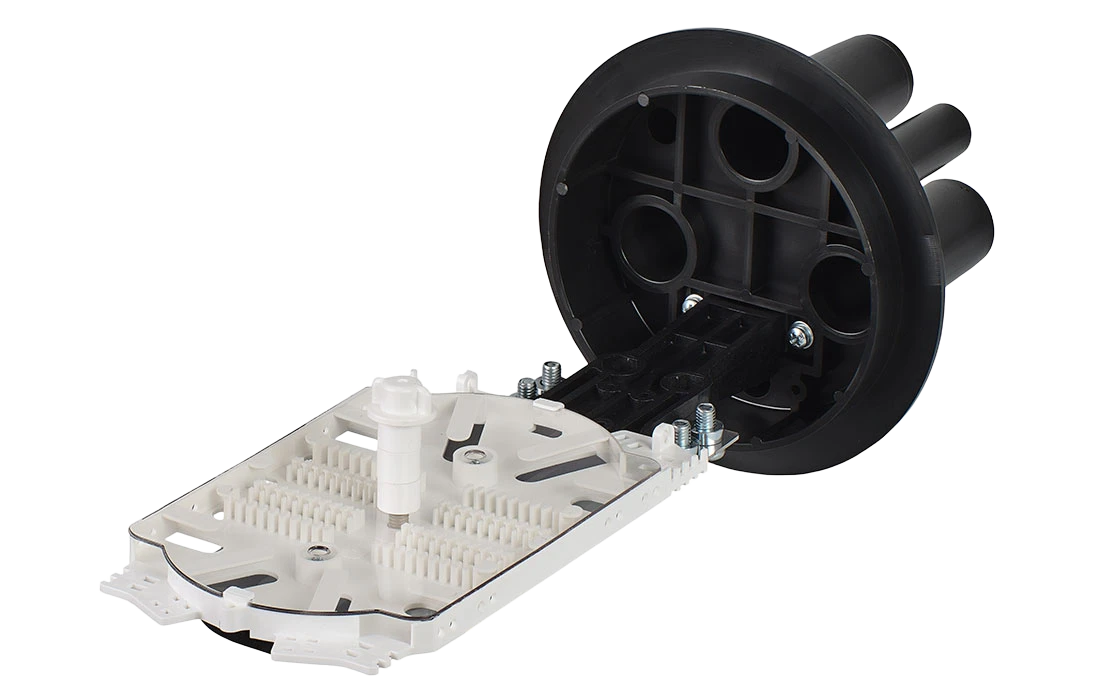

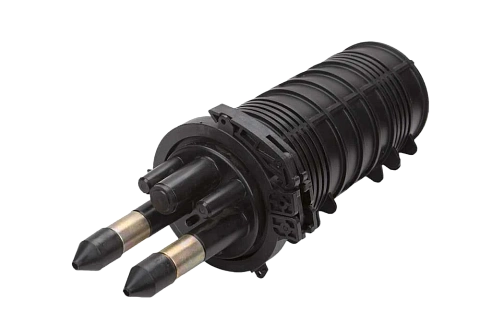

Предназначена для монтажа бронированного оптического кабеля, прокладываемого в грунтах всех категорий, а также при переходе через неглубокие реки, озера и болота. В муфте используются специальные кабельные вводы, благодаря которым достигается очень высокая степень удержания кабеля в оголовнике, требуемая отраслевыми нормами.

Корпус с оголовником герметизируется механическим способом при помощи армированного пластикового хомута и эластичной кольцевой прокладки. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

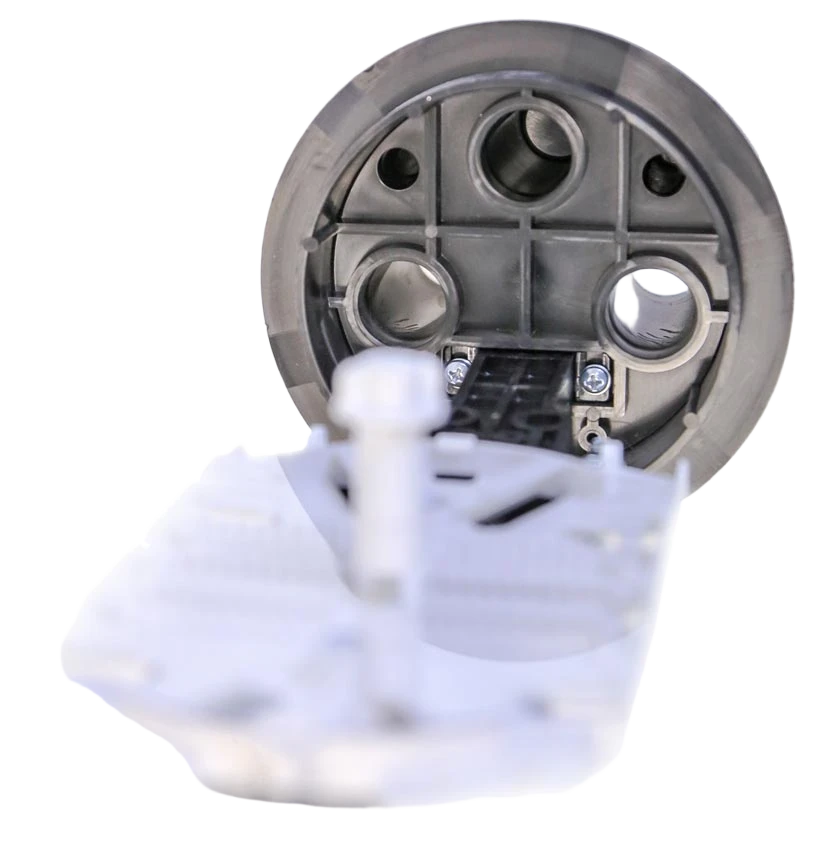

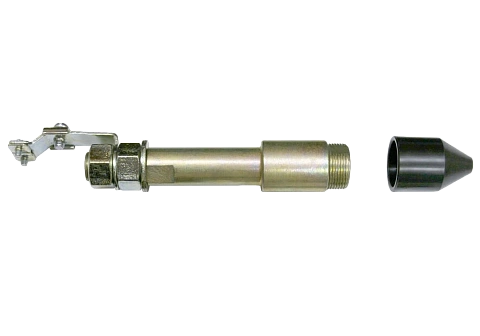

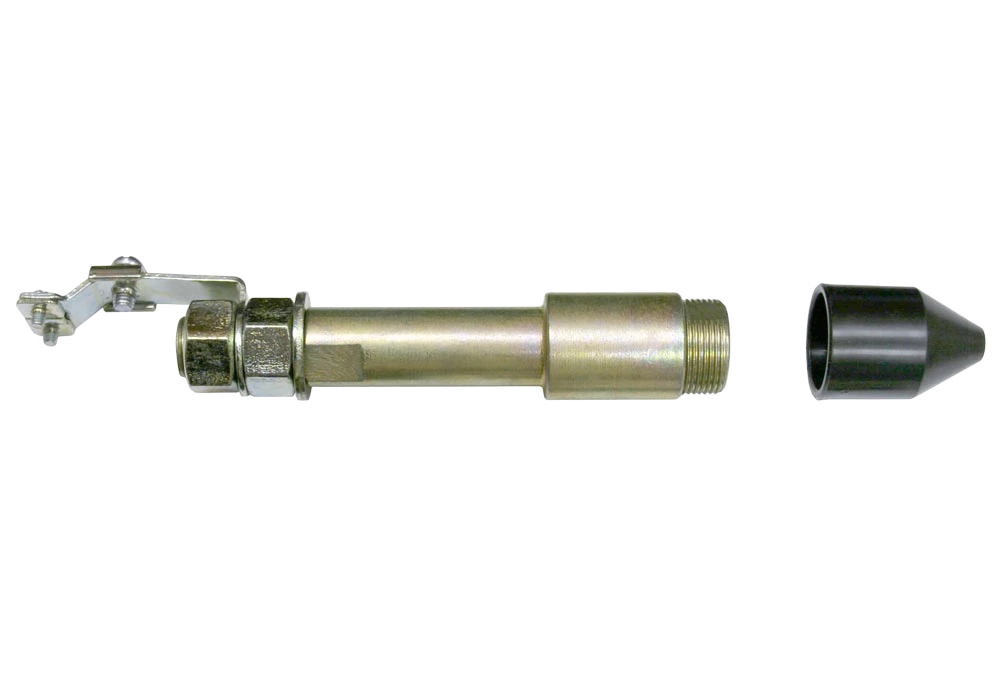

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (не менее 20% от МДРН кабеля);
- защита от скручивания бронированных ОК в процессе эксплуатации;
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера);
- возможность изолирования или соединения брони всех ОК непосредственно в муфте;
- обеспечение продольной герметизации вводимых ОК;
- возможность вывода от брони каждого ОК провода заземления (КИП).

Муфта МТОК-M6 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода третьего кабеля в муфту дополнительно приобретается специальный ввод, с учетом конструкции оптического кабеля.

Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Герметизация проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.

В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно рекомендуется использовать защитные муфты МЧЗ или МПЗ, в зависимости от типа грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно необходимо приобретать «Кронштейн для установки тупиковых муфт в колодцах».

Основные характеристики
Место установки
В грунте
Исполнение
Тупиковая
Кол-во вводимых кабелей, шт
5
Максимальное кол-во сварных соединений, шт
144
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Нет
Диаметр вводимого кабеля, мм
20
Степень пылевлагозащиты
IP68
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты грунтовые
Прочие характеристики
Кол-во сварных соединений
144
Тип кассет
КТ-3645
Макс. кол-во кассет
4
Кол-во вводов:
- круглый, до 21 мм
3
- круглый, до 9 мм
3
Герметизация корпуса
Хомут
Герметизация вводов
Спецвводы
Температура эксплуатации ºС
от -60 до +70
Габаритные размеры:
- длина, мм
392
- диаметр, мм
188
Масса, кг
2,5
Комплектация

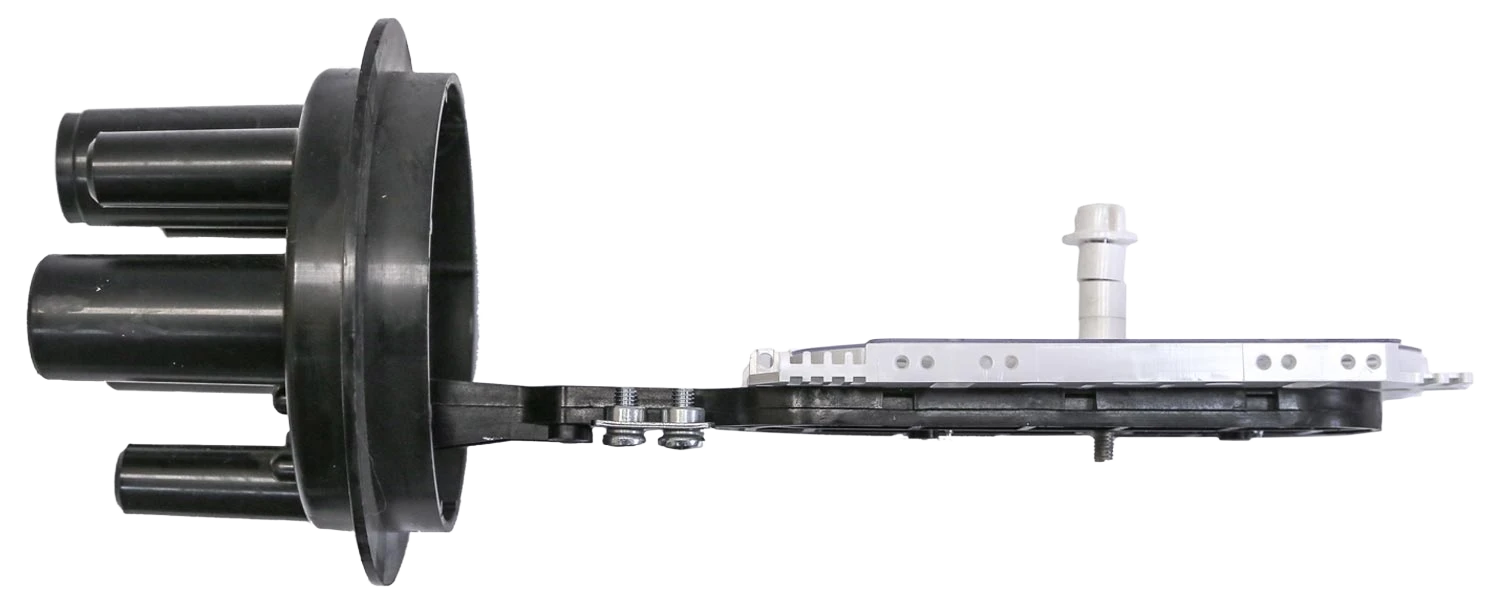

Корпус (оголовник, кожух, кронштейн, хомут)
1
Кассета КТ-3645
1
Гильзы КДЗС 4525
20
Комплект ввода №4
2
Комплект маркеров и стяжек
1
Силикагель (пакет)
1
Пинцет для укладки КДЗС
1
Логистические параметры
Объём, м³
0,02394
Вес, кг
2,61
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.74
31 отзыв
5 77.42%
4 19.35%
3 3.23%
2 0%
1 0%
Сортировать
Аноним
21.09.2018 10:42:10
Комментарий
Прошу уточнить какой уровень IP у муфт МТОК.
Ответ от ССД
Добрый день! Оптические муфты семейства МТОК и МОГ по своим характеристикам соответствуют уровню IP68.
