Муфта МТОК-Г3/216-1КТ3645-К ССД
МТОК
муфта тупиковая оптическая
Г
оголовник типа Г
3
кожух типа 3
216
емкость муфты 216 ОВ
1
1 кассета в комплекте
КТ3645
кассета типа КТ-3645
К
наличие КДЗС в комлекте муфты
С НДС

Цена без НДС:

Розница от 1 шт
2 892,28 ₽
Опт от 30 шт (-3%)
2 805,51 ₽
3 470,74 ₽ / шт
Розничная цена
3 470,74 ₽
Оптовая цена -3% (от 30 шт)
3 366,62 ₽
шт
Минимальный заказ 1 шт
В наличии 689 шт
501 шт
Планируемое поступление
На склад — 222 шт
Из них доступно к заказу — 222 шт
Дата
Кол-во
Резерв
Доступно
08.09.2025
222
0
222
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 2-3 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

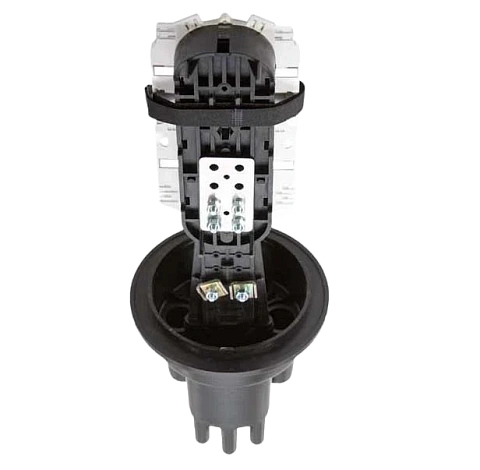

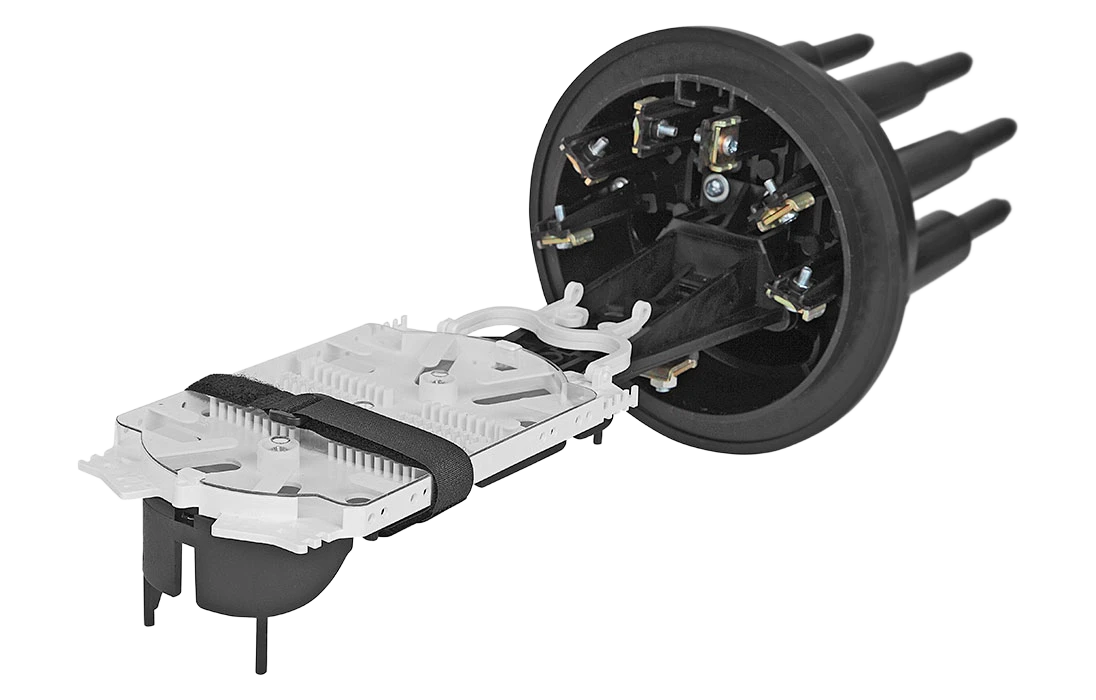

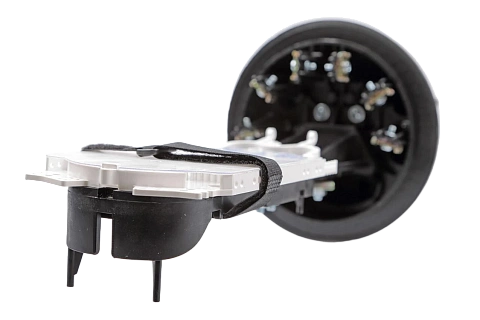

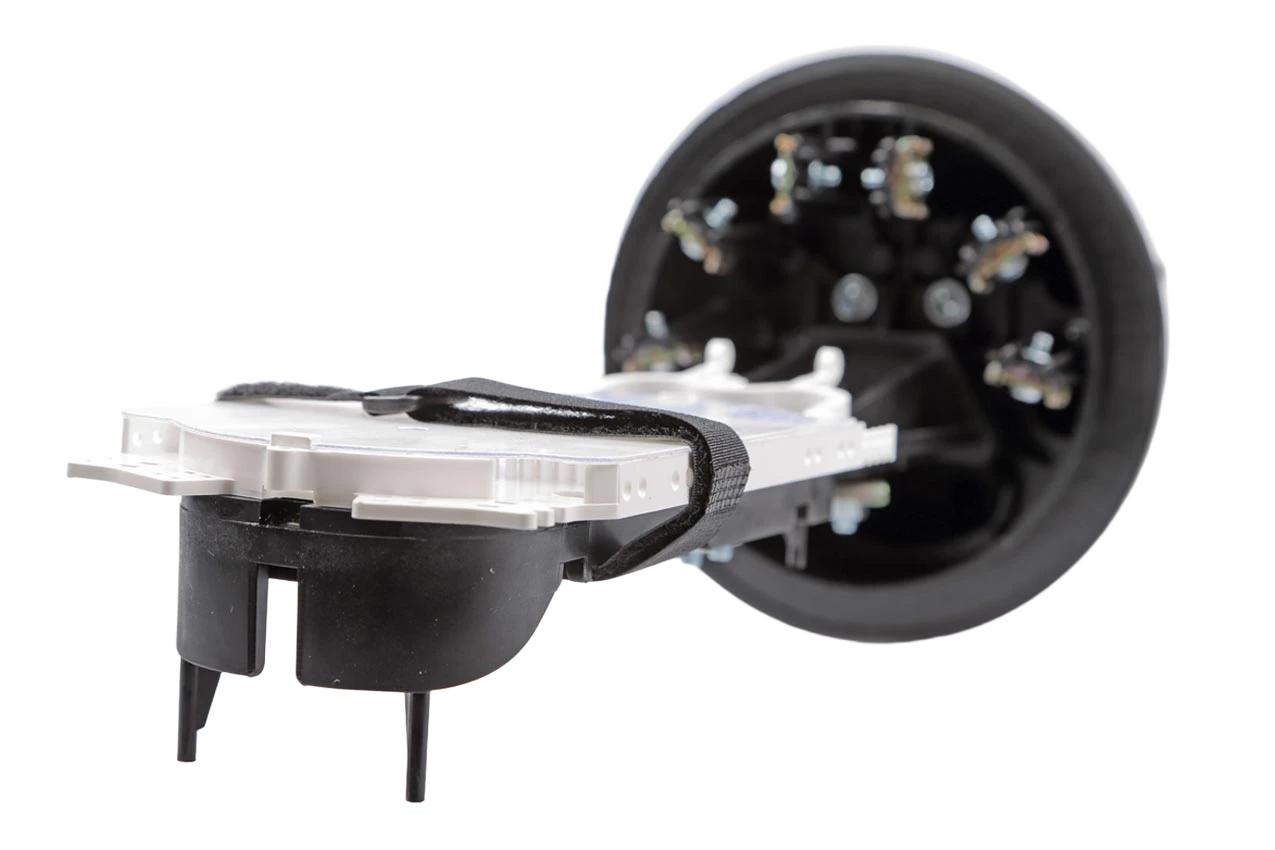

Предназначена для монтажа подвесных самонесущих ОК и оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

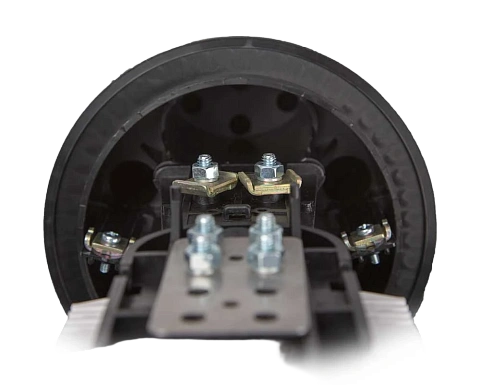

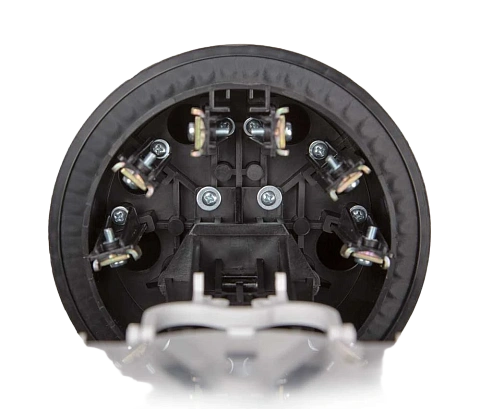

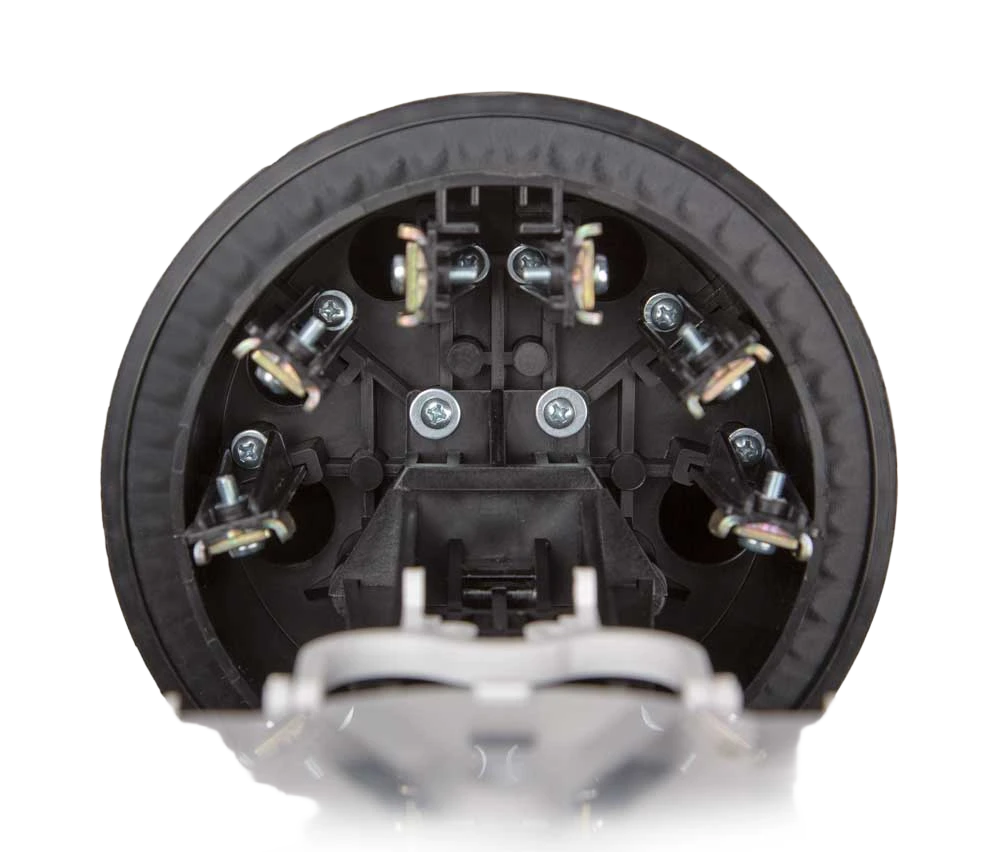

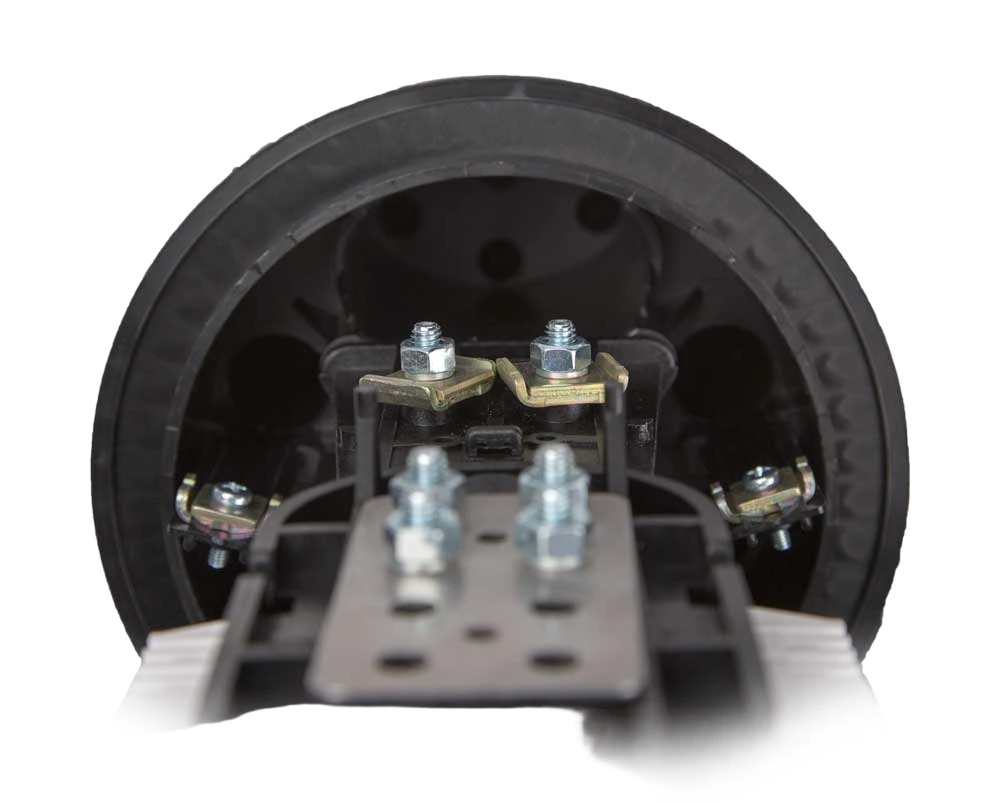

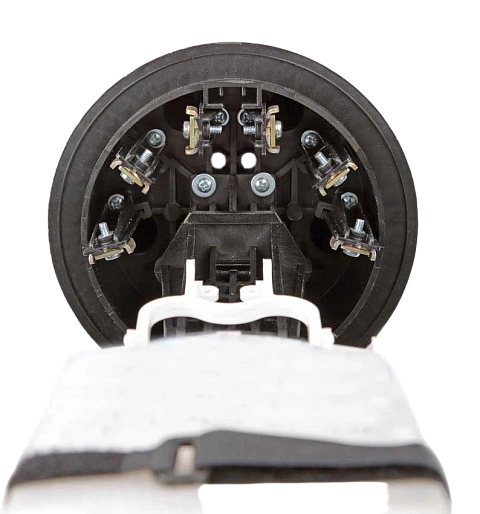

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Основные характеристики
Место установки
На опоре
Исполнение
Тупиковая
Кол-во вводимых кабелей, шт
10
Максимальное кол-во сварных соединений, шт
216
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
20
Степень пылевлагозащиты
IP68
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты подвесные
Прочие характеристики
Кол-во сварных соединений
216
Тип кассет
КТ-3645
Макс. кол-во кассет
6
Кол-во вводов:
- круглый ступенчатый, до 20 мм
2
- круглый ступенчатый, до 16 мм
4
- овальный, до 10 мм/до 25 мм/транзит
4/2/1
Герметизация корпуса
Хомут
Герметизация вводов
ТУТ
Температура эксплуатации ºС
от -60 до +70
Габаритные размеры:
- длина, мм
488
- диаметр, мм
215
Масса, кг
2,2
Комплектация
Корпус (оголовник, кожух, хомут)
1
Кассета КТ-3645 с крышкой
1
Гильзы КДЗС 4525
20
Пинцет для укладки КДЗС
1
Трубка ТУТ 33/8 для круглых вводов ОК
2
Комплект маркеров и стяжек
1
Силикагель (пакет)
1
Логистические параметры
Объём, м³
0,02394
Вес, кг
2,28
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.5
28 отзывов
5 50%
4 50%
3 0%
2 0%
1 0%
Сортировать
Сергей Абдулов
02.10.2018 15:24:19
Комментарий

Добрый день, Мы планируем закупать материал у нас по ТЗ стоят муфты МТОК 96Т1-01-IV - Связьстройдеталь, у Вас на сайте муфт с такой абривиатурой нет, скорее всего его модернизировали - скажите какой у нее аналог? и еще крос КРС-32-FC-1U.


Сергей Абдулов.
Начальник ПТО.

Ответ от ССД

Совершенно верно у вас в проекте устаревшее наименование муфт. В связи с расширением номенклатурной линейки с 2009 года муфты серии МТОК96 получили новые наименования:

МТОК 96-01-IV МТОК-А1/216-1КТ3645-К-77
МТОК 96В1-01-IV МТОК-А1/216-1КТ3645-К-78
МТОК 96В-01-IV МТОК-А1/216-1КТ3645-К-88
МТОК 96Т-01-IV МТОК-Б1/216-1КТ3645-К-44
МТОК 96/192Т-01-IV МТОК-Б1/288-8КТ3645-К-44
МТОК 96Т1-01-IV МТОК-В2/216-1КТ3645-К-44
МТОК 96/192Т1-01-IV МТОК-В2/2288-8КТ3645-К-44
МТОК 96/216-01-IV МТОК-ББ/324-4КТ3645-К
МТОК 96/192Т1-Т-01-IV МТОК-В3/216-1КТ3645-К
МТОК 96/48-01-IV МТОК-К6/108-1КТ3645-К
МТОК 96/48Г-01-IV МТОК-Л6/108-1КТ3645-К
МОГ-У-М-01-IV МОГ-У-33-К4845
МОГт-У-М-01-IV МОГ-Т-3-40-1КБ4845
МОГ-М-01-IV МОГ-С-33-К4845
Евгений
21.09.2018 10:04:46
Комментарий

Добрый день!

Я студент 4 курса СибГУТИ. В дипломе описываю построение сети доступа по технологии gpon. Не могли бы Вы подсказать мне, есть ли муфта для магистрального кабеля такая, чтобы можно было один кабель поэтапно разбить на три отдельных и уже каждый из них заводить в дом?

Муфта будет размещаться в кабельной канализации. По идее, между тремя домами. Такое возможно сделать?

До муфты планируется кабель ДПЛ-П-24У(3х8) 2.7Кн, а от муфты до дома ДПЛ-П-8У(1х8) 2.7Кн.


С уважением, Евгений.

Ответ от ССД

Евгений, для возможности ответвления и неразрезного транзита модулей, Вам необходима муфта с овальным вводом. Например, МОГ-У-24, МОГ-С-24 или МТОК-Г3 подойдет. Муфты МОГ и МТОК рекомендованы для применения в канализации МГТС.

Аноним
28.08.2018 09:48:56
Комментарий

Прошу уточнить какой уровень IP у муфт МТОК.
Ответ от ССД

Добрый день! Оптические муфты семейства МТОК и МОГ по своим характеристикам соответствуют уровню IP68.
Юрий Иванов ООО «Смолтелеком»
01.12.2015 11:31:16
Комментарий
Оголовник "Г" позволяет работать с изрядным количеством кабелей, причем разных диаметров. Герметизация с помощью ТУТ опять же работает на универсальность. Очень важно наличие овального ввода, т.к. для толстых магистральных кабелей характерно помодульное ответвление. Для нас в работе важно большое количество кабельных вводов, т.к. приходится собирать большое количество действующих кабелей на магистральный кабель большой емкости - аренда канализации становится все более дорогой, поэтому количество кабелей на длинных пролетах приходится уменьшать.
