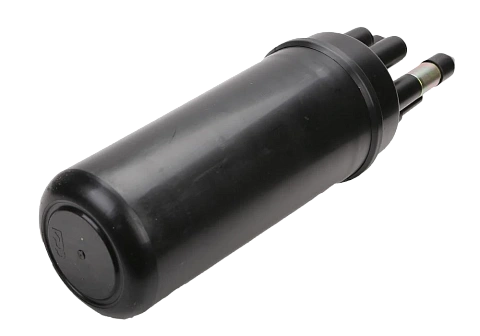

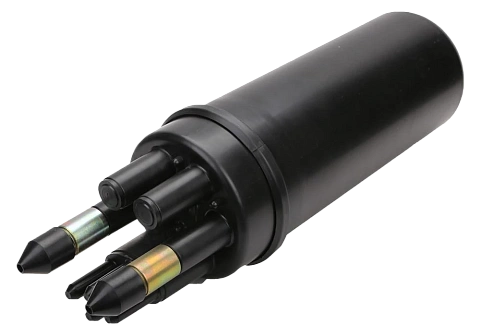

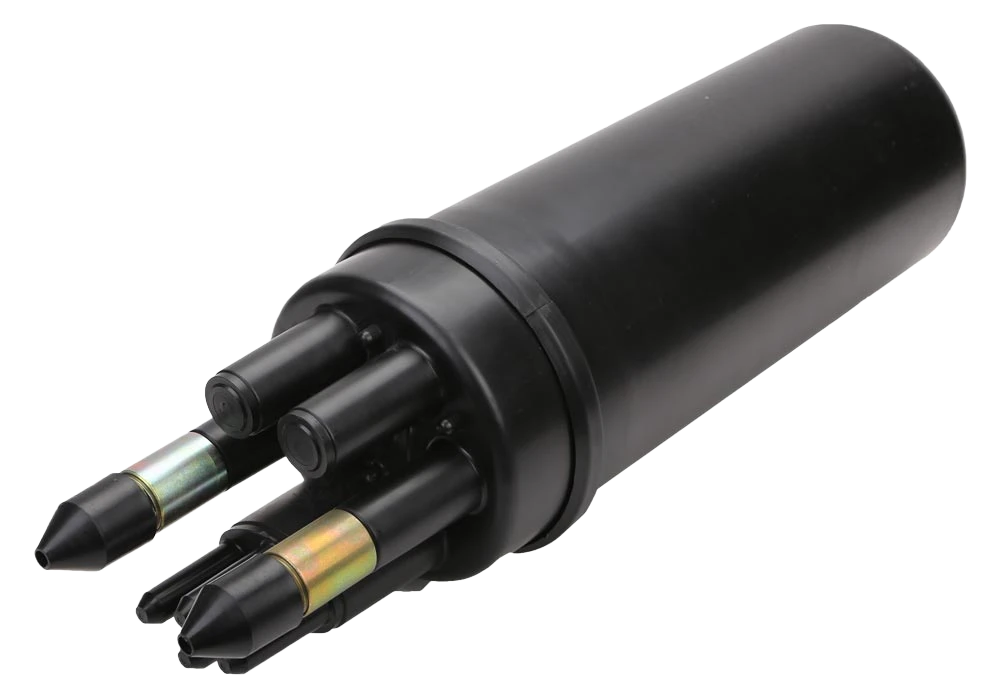

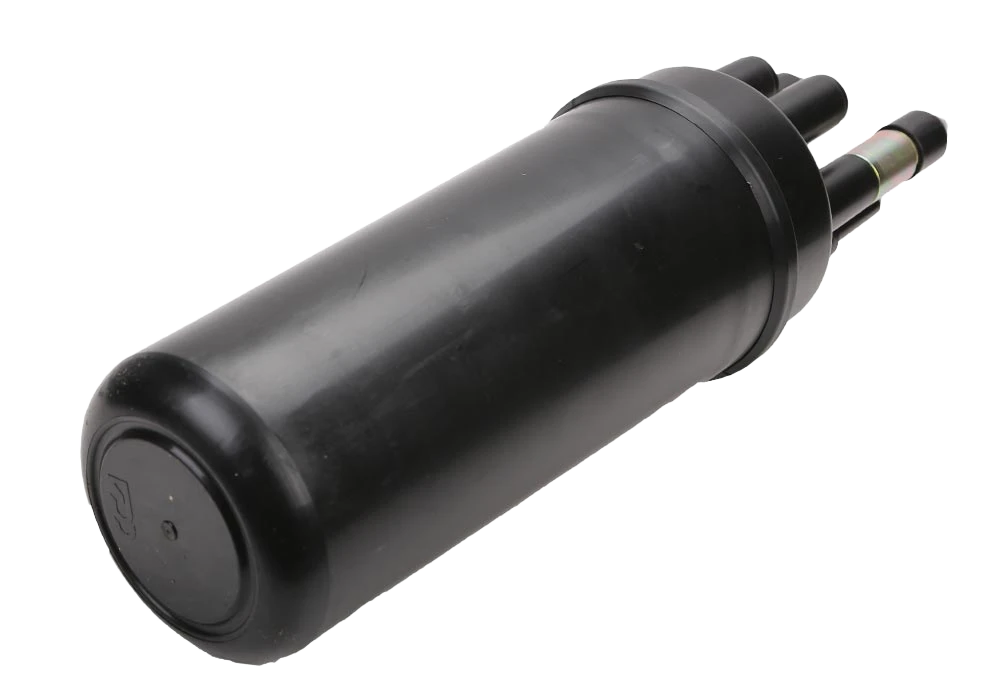

Муфта МТОК-Б1/216-1КТ3645-К-44 ССД
МТОК
муфта тупиковая оптическая
Б1
оголовник типа Б, кожух тип 1
216
емкость муфты 216 ОВ
1
одна кассета в комплекте
КТ3645
кассета КТ-3645
К
наличие КДЗС
44
наличие комплектов для ввода ОК №4 – 2 шт.
С НДС

Цена без НДС:

Розница от 1 шт
9 052,10 ₽
Опт от 10 шт (-3%)
8 780,52 ₽
10 862,52 ₽ / шт
Розничная цена
10 862,50 ₽
Оптовая цена -3% (от 10 шт)
10 536,63 ₽
шт
Минимальный заказ 1 шт
В наличии 486 шт
221 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 1-2 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

Предназначена для монтажа оптических кабелей, прокладываемых в грунтах всех категорий, в том числе прокладываемых через реки и болота.

Герметизация кожуха с оголовником осуществляется с помощью двух полухомутов и термоусаживаемой трубки ТУТ большого диаметра. В случае вскрытия муфты, повторная герметизация также осуществляется с помощью ТУТ.

Ввод кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются надежная механическая фиксация кабельной брони с защитой от скручивания, крепление ЦСЭ, основная и продольная герметизация ОК, возможность изолирования или соединения брони всех ОК непосредственно в муфте, возможность вывода от брони каждого ОК провода заземления (КИП).

Овальный патрубок муфты может использоваться в следующих случаях:
- ввода транзитной петли кабеля диаметром до 25мм;
- ввода двух кабелей диаметром до 25мм;
- ввода до 4-х тонких кабелей диаметром до 10мм;
- вывода до 4-х проводов заземления (КИП) от кабельных бронепокровов.

В первых двух случаях для герметизации необходимо дополнительно приобрести «Ввод № 9».

Для дополнительной механической и грязевой защиты следует приобретать защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации кабелей рекомендуется дополнительно приобретать «Кронштейн для установки тупиковых муфт в колодцах».

Основные характеристики
Место установки
В грунте
Исполнение
Тупиковая
Кол-во вводимых кабелей, шт
8
Максимальное кол-во сварных соединений, шт
216
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
20
Степень пылевлагозащиты
IP68
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты грунтовые
Прочие характеристики
Кол-во сварных соединений
216
Тип кассет
КТ-3645
Макс. кол-во кассет
6
Кол-во вводов:
- круглый, до 16 мм
4
- овальный, до 10 мм/до 25 мм/транзит
4/2/1
Герметизация корпуса
ТУТ
Герметизация вводов
Спецвводы
Температура эксплуатации ºС
от -60 до +70
Габаритные размеры:
- длина, мм
523
- диаметр, мм
159
Масса, кг
2,7
Комплектация
Корпус (оголовник,кожух, кронштейн, ТУТ 180/58)
1
Кассета КТ-3645
1
Гильзы КДЗС 4525
20
Пинцет для укладки КДЗС
1
Комплект ввода №4
2
Комплект маркеров и стяжек
1
Силикагель (пакет)
1
Логистические параметры
Объём, м³
0,02394
Вес, кг
2,72
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.64
25 отзывов
5 64%
4 36%
3 0%
2 0%
1 0%
Сортировать
Аноним
21.09.2018 10:40:52
Комментарий
Прошу уточнить какой уровень IP у муфт МТОК.
Ответ от ССД
Добрый день! Оптические муфты семейства МТОК и МОГ по своим характеристикам соответствуют уровню IP68.
