Муфта-кросс МКО-П3/А-20SC-8SC/APC -8SC/APC ССД
МКО
муфта-кросс оптическая
П3
тип корпуса муфты
A
название муфты (сварка ОВ и установка адаптеров)
20SC
кол-во и тип отверстий под адаптеры
8SC/APC
кол-во и тип установленных адаптеров
8SC/APC
кол-во, тип и полировка пигтейлов в комплекте
С НДС

Цена без НДС:

Розница от 1 шт
4 241,79 ₽
Опт от 50 шт (-3%)
4 114,54 ₽
5 090,15 ₽ / шт
Розничная цена
5 090,15 ₽
Оптовая цена -3% (от 50 шт)
4 937,45 ₽
шт
Минимальный заказ 1 шт
В наличии 89 шт
5 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 1-2 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

Значительная экономия в цене, если заказывать муфту в комплекте с УПМК-Панда – номенклатурный номер 130408-00230.

Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

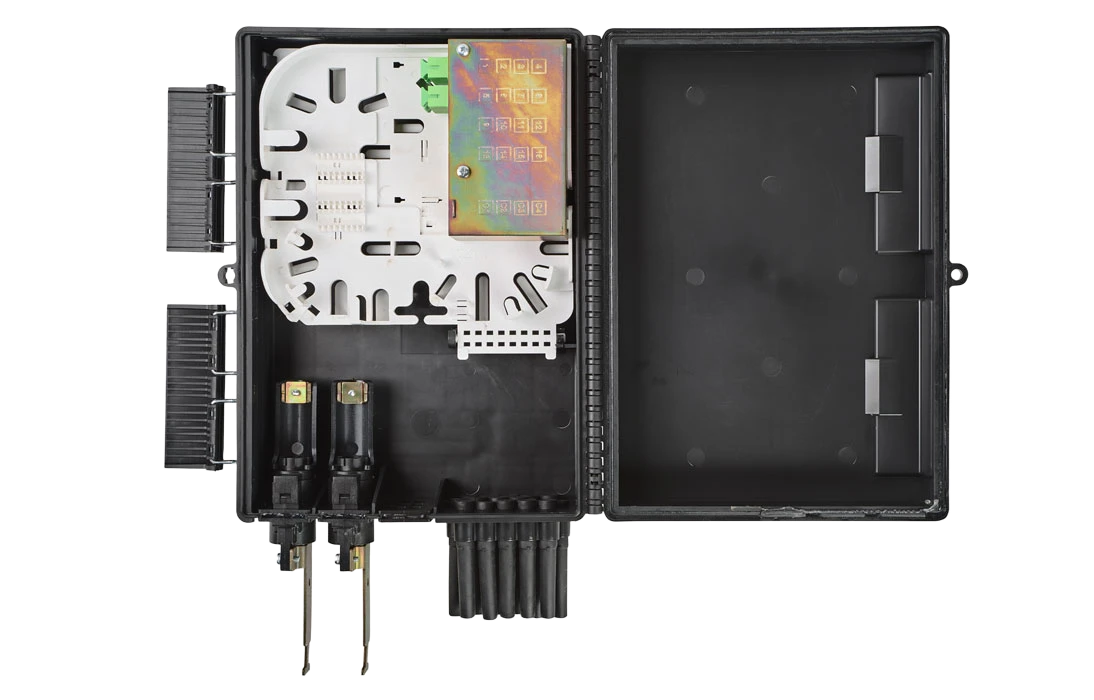

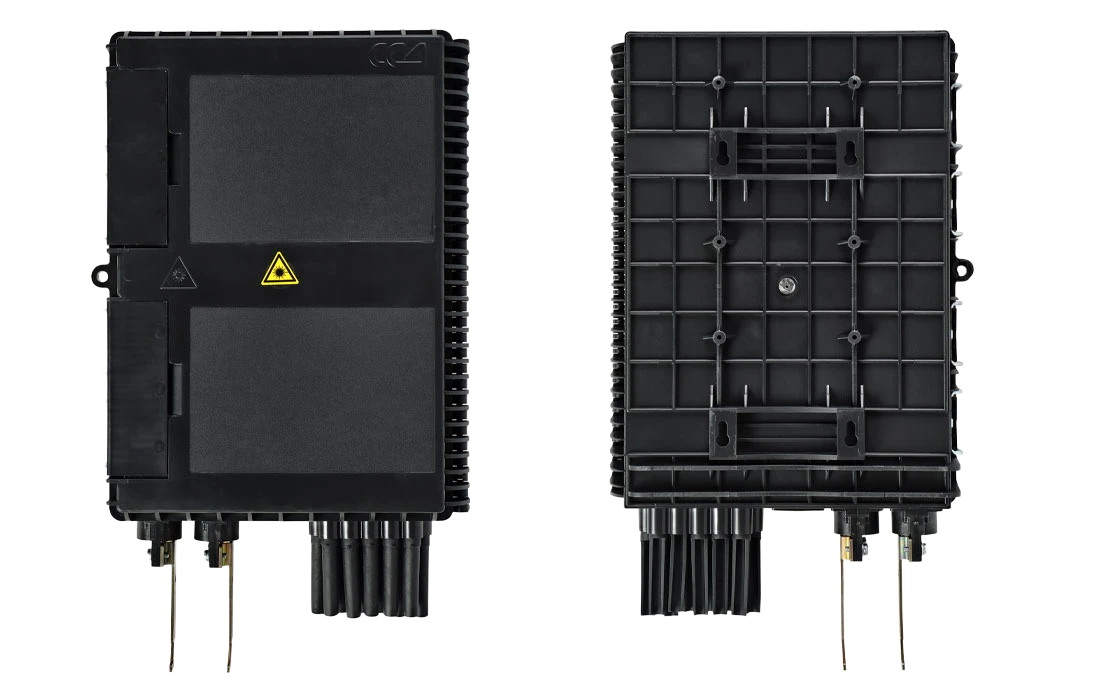

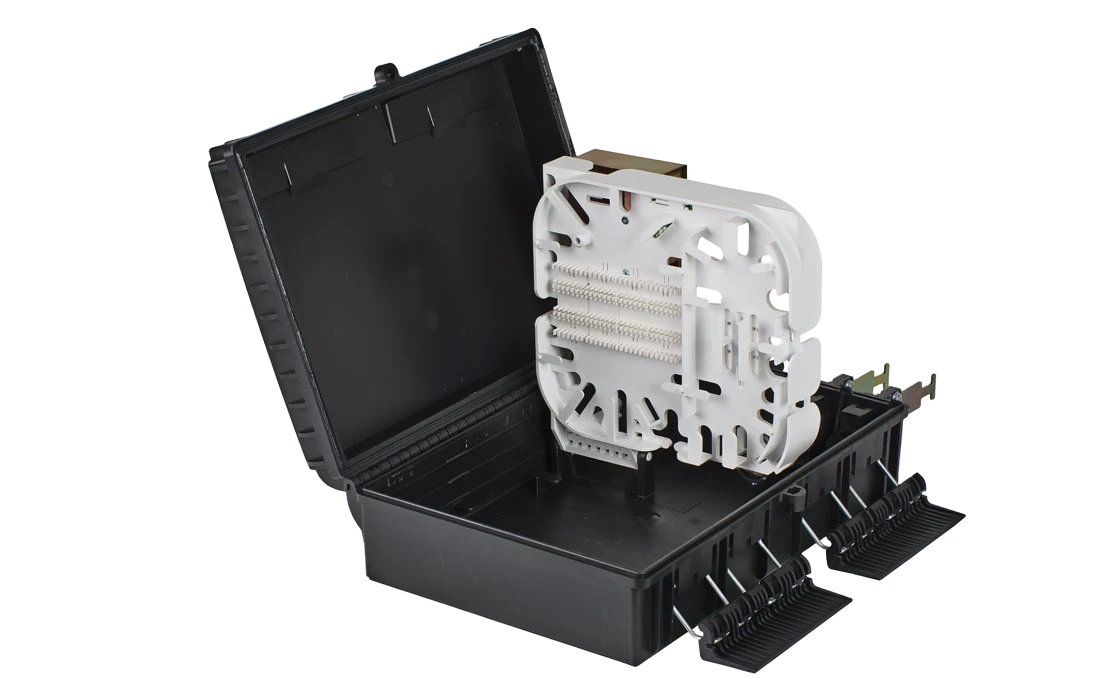

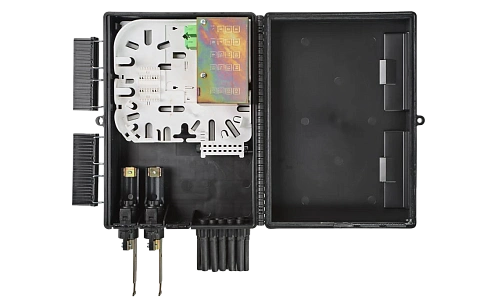

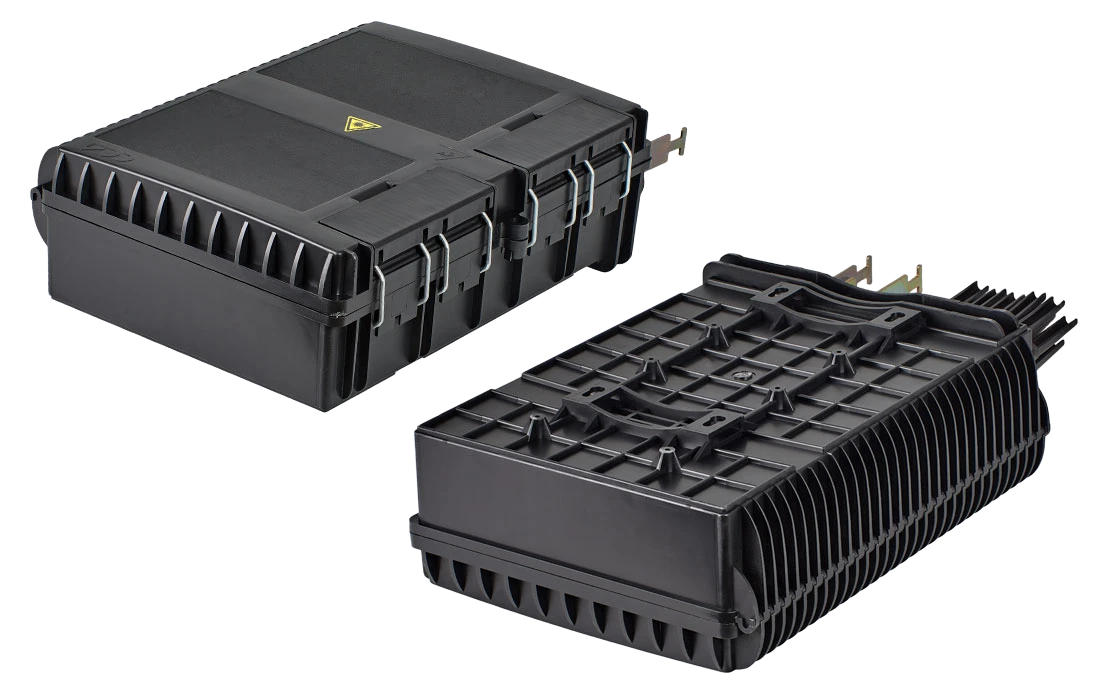

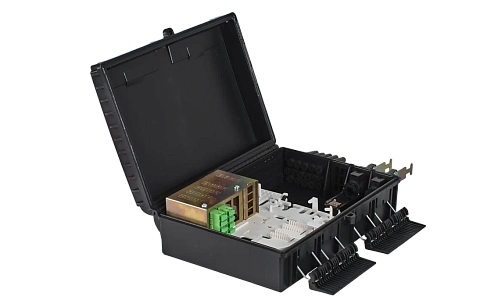

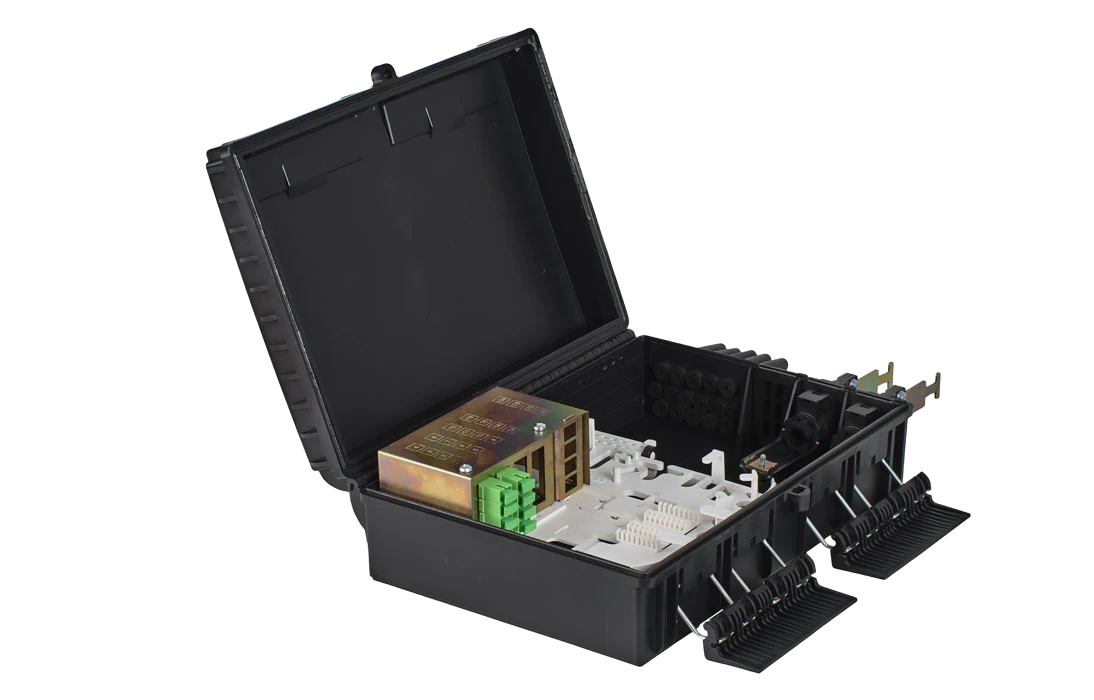

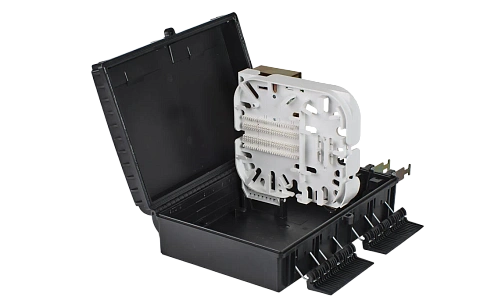

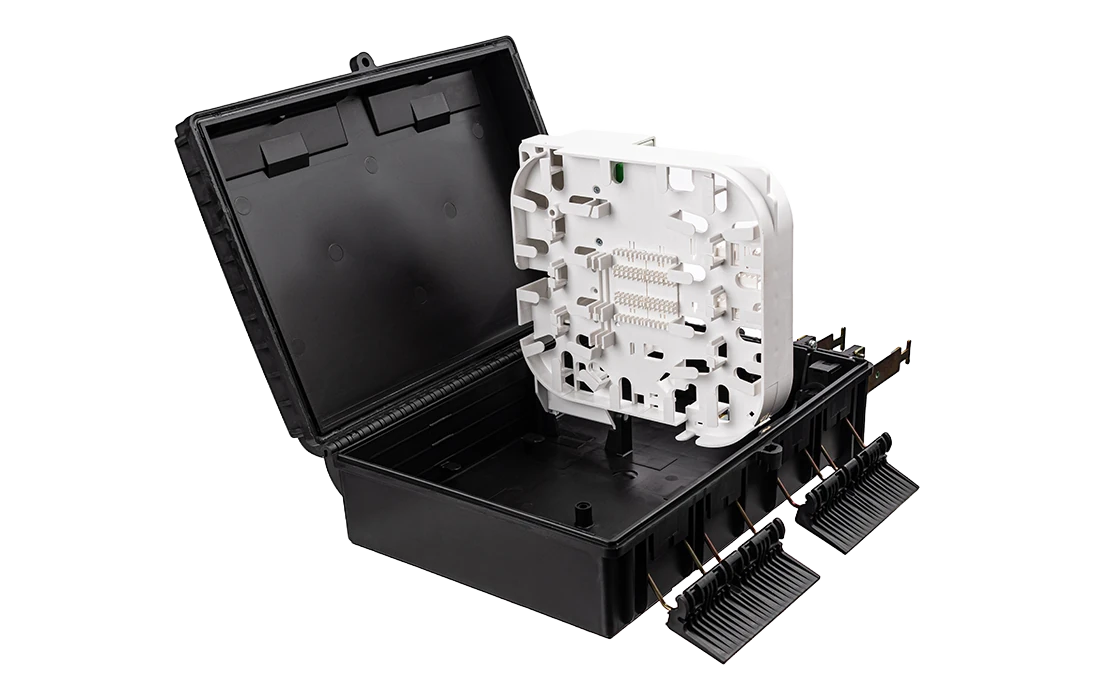

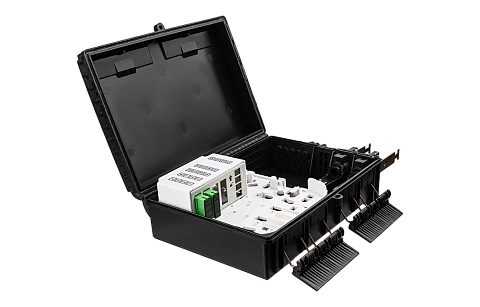

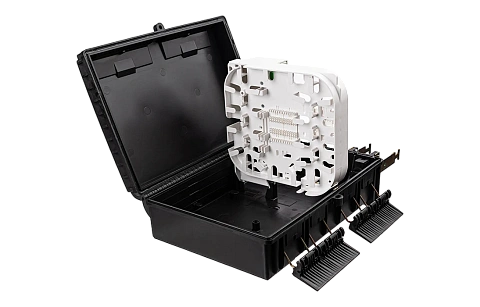

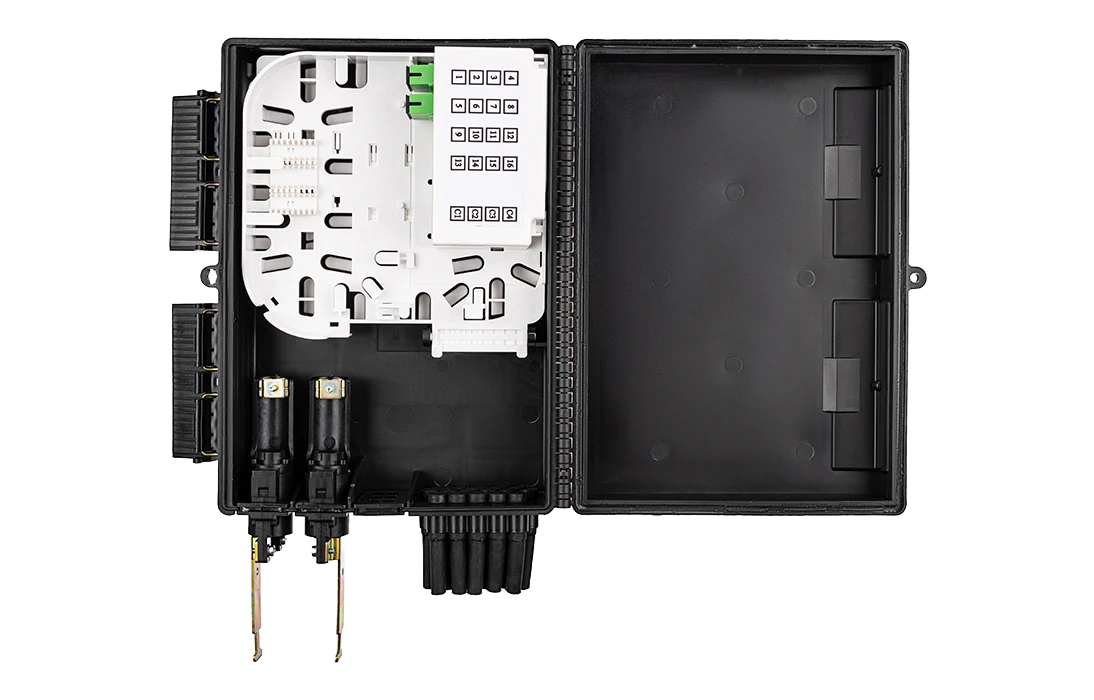

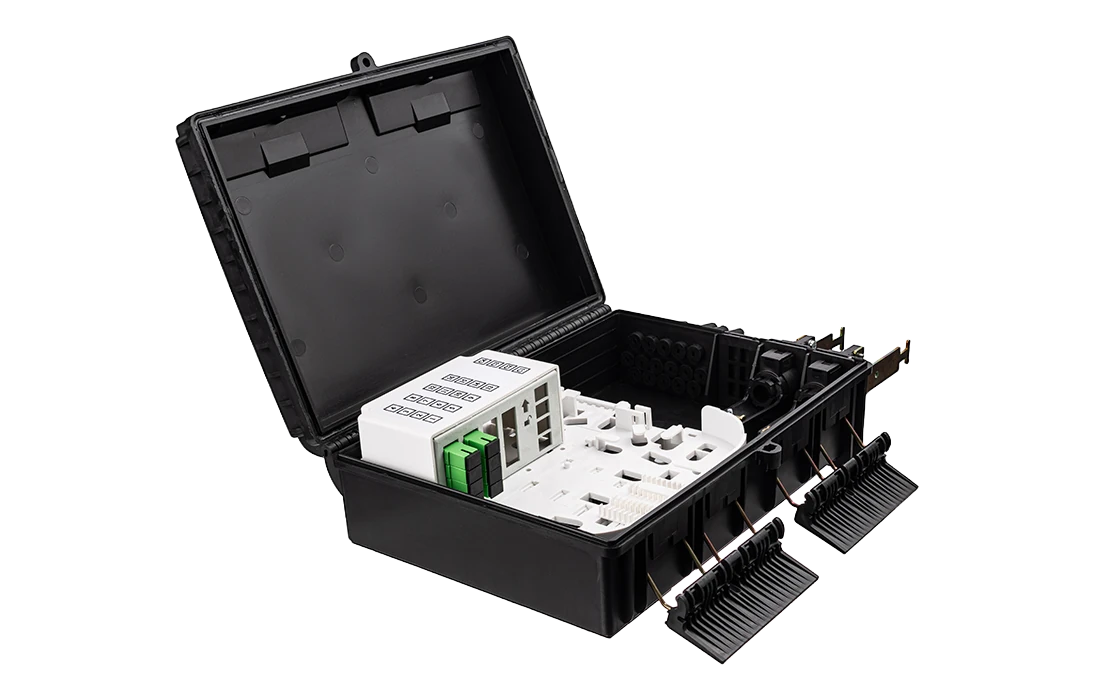

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

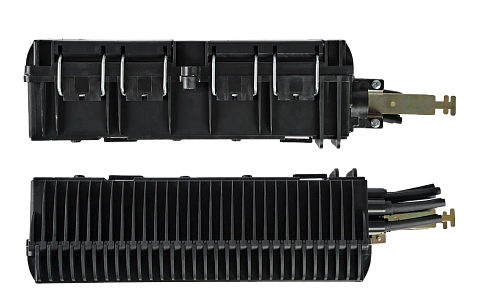

Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.

Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.

Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.

Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.

ШОС герметизируются в разрезных эластичных пробках.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;

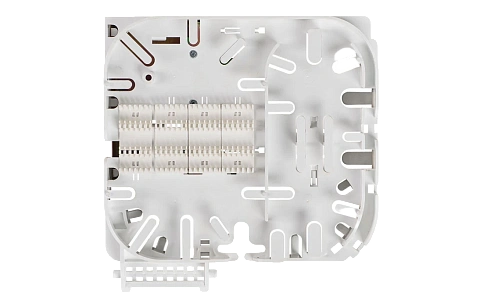

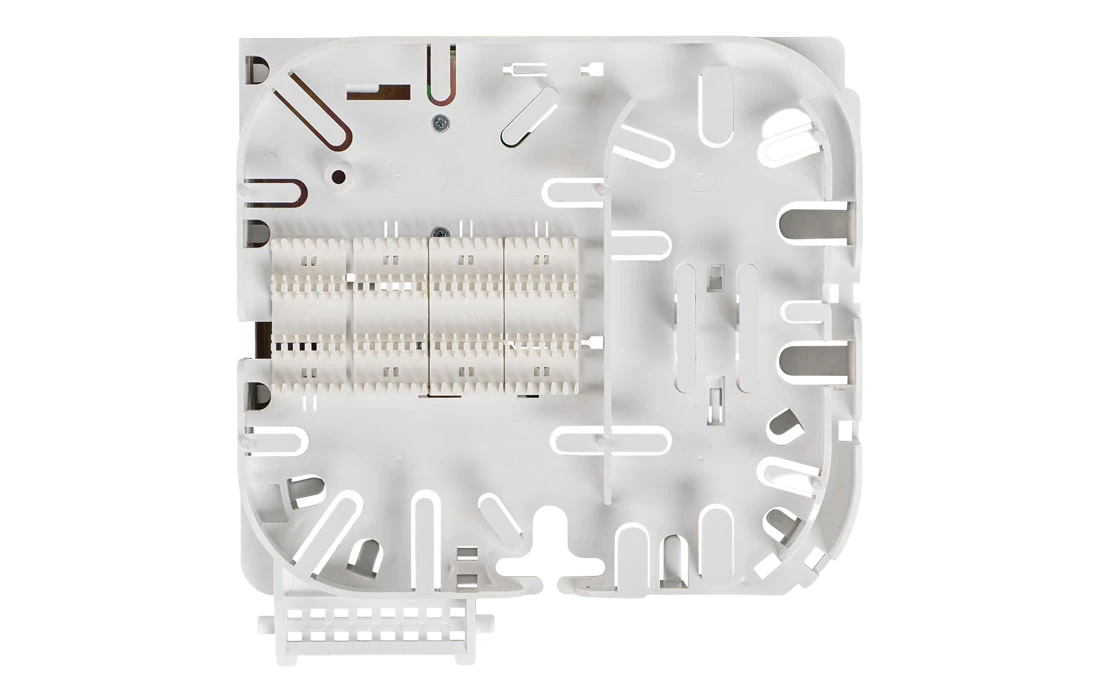

• размещение до 48 сростков оптических волокон (КДЗС 4525);

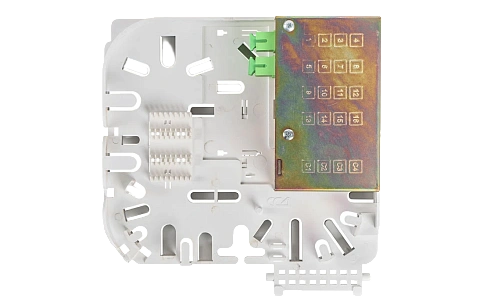

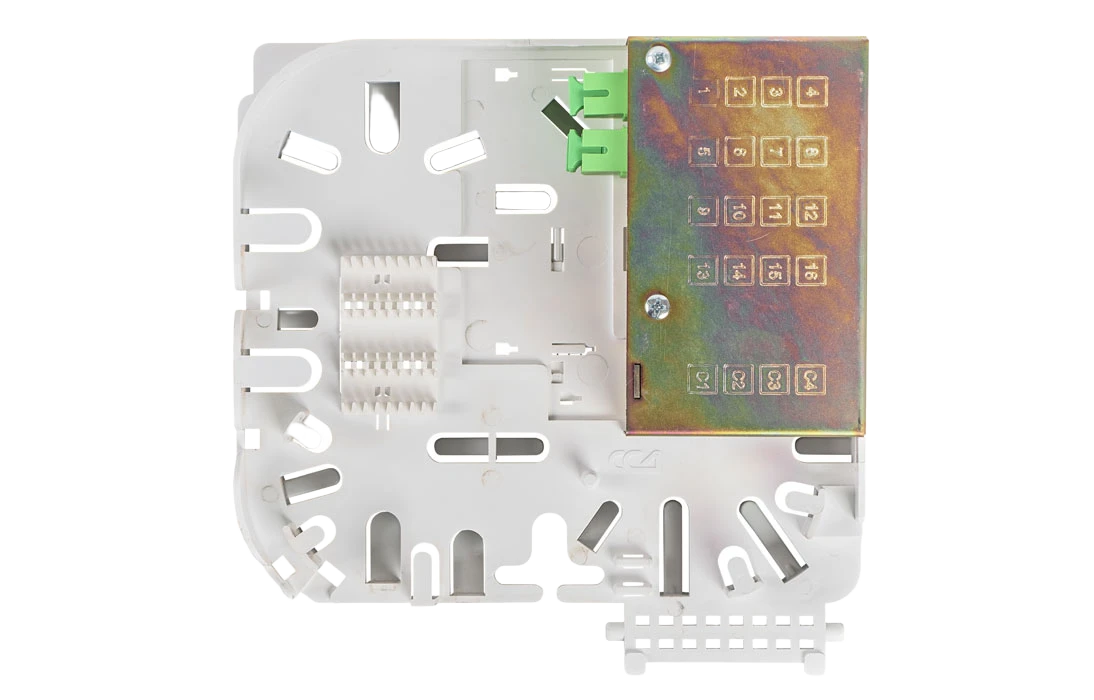

• установку до 20-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.

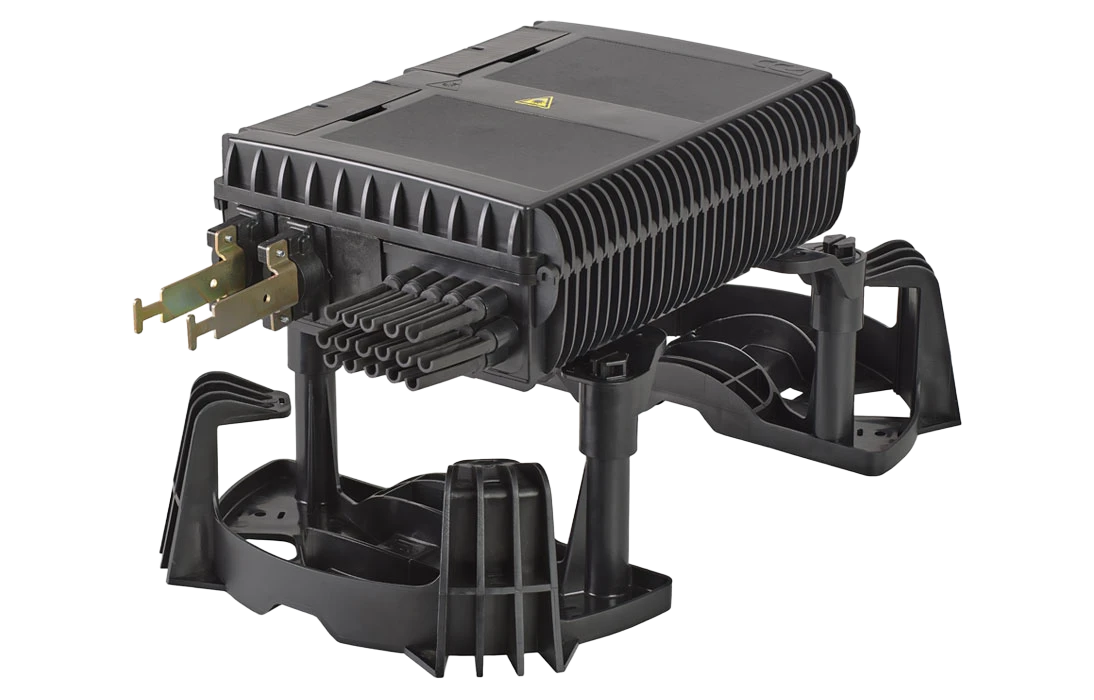

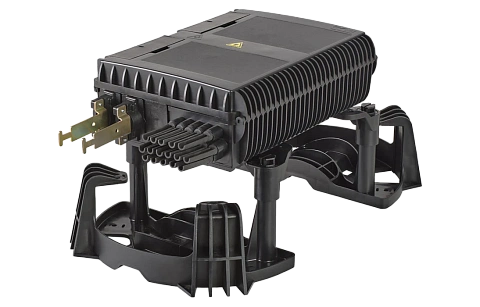

Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».

Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.


Основные характеристики
Место установки
На опоре
Исполнение
Абонентская
Кол-во вводимых кабелей, шт
3
Максимальное кол-во сварных соединений, шт
48
Кол-во выводимых абонентских дроп-кабелей, шт
16
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
16
Степень пылевлагозащиты
IP66
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты кроссы
Прочие характеристики
Макс. кол-во сварных соединений
48
Кол-во адаптеров SC
20
Кол-во вводов:
- до 16 мм/транзит
3/1
- до 3,5 мм
16
Герметизация корпуса
Эластомер
Герметизация вводов
Эластомер
Защищенность
IP65
Температура эксплуатации, ºС
от -40 до +65
Габаритные размеры:
- длина, мм
330
- ширина, мм
245
- высота, мм
108
Масса, кг
1,9

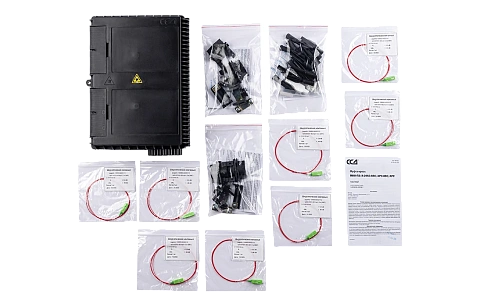

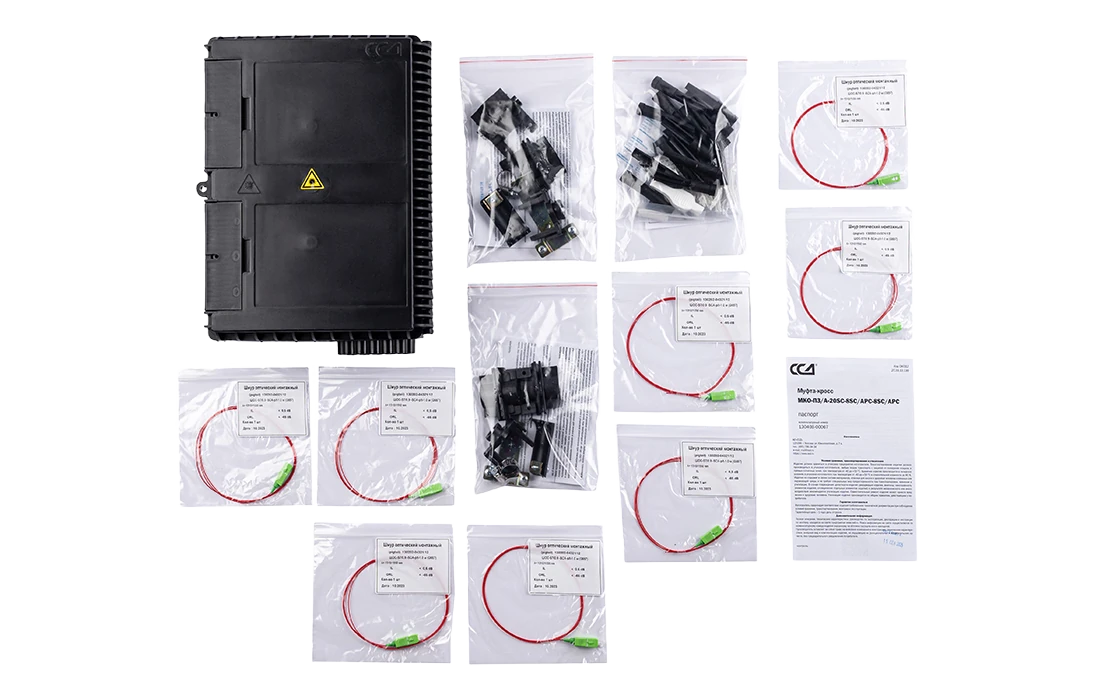

Комплектация
Корпус
1
Узел ввода ОК 6…12 мм
2
Заглушка кабельного ввода
1
Уплотнительная вставка для дроп-кабеля с заглушкой
16

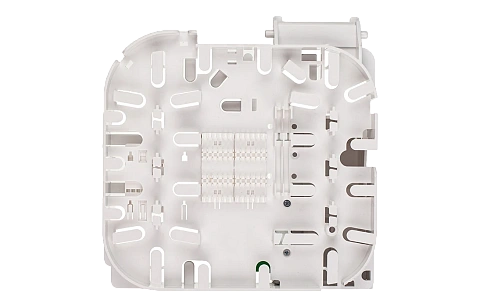

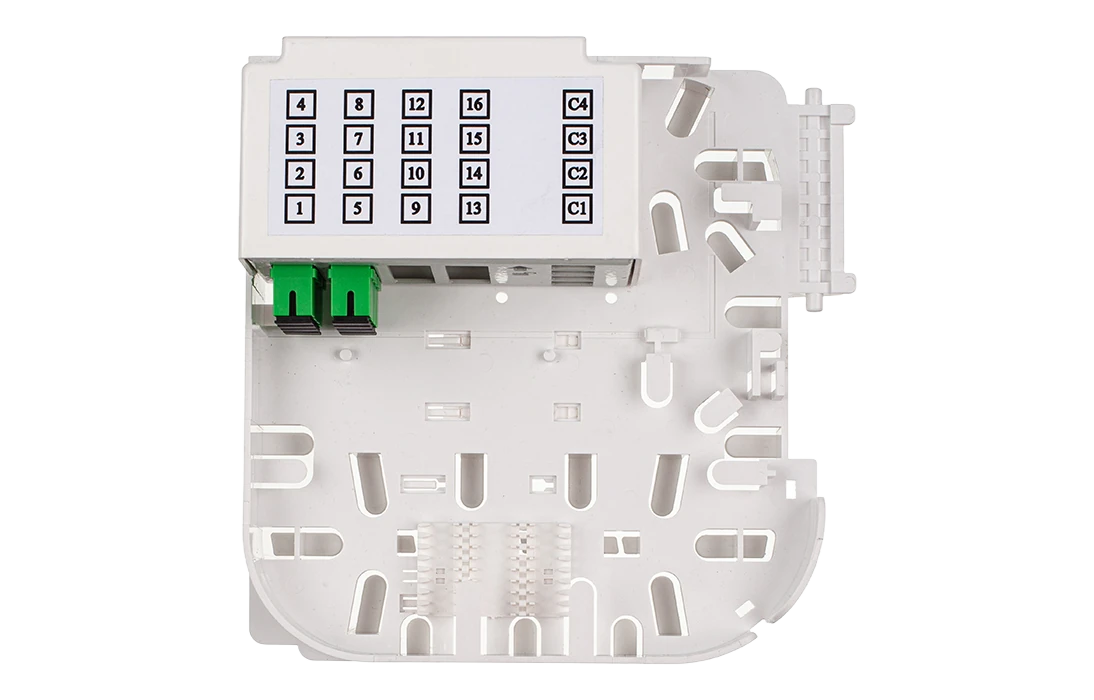

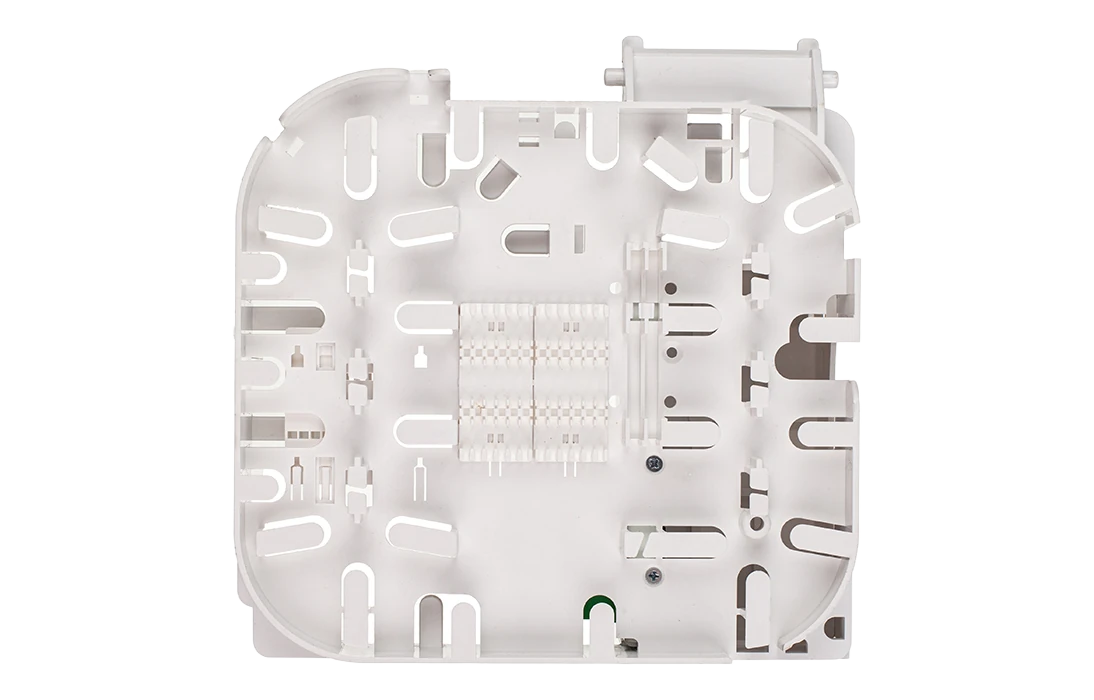

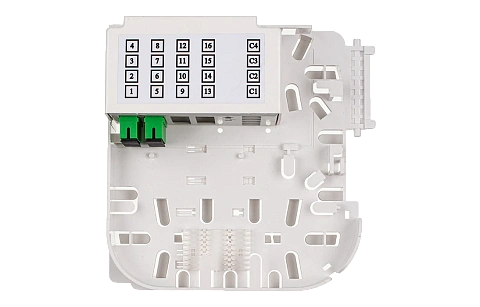

Ложемент Л12-4525
4
Адаптеры SC/APC
8
Пигтейлы SC/APC
8
КДЗС 4525
20
Стяжки, маркеры
1
Пинцет для укладки КДЗС
1
Логистические параметры
Объём, м³
0,012431
Вес, кг
2,06
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.74
34 отзыва
5 76.47%
4 20.59%
3 2.94%
2 0%
1 0%
Сортировать
Павел Няшин
14.12.2020 15:10:22
Комментарий
Обычно устанавливаем эту муфту как первый каскад, большая по габаритам, конечно, но при этом количество сварок приличное и количество адаптеров, удобная съемная вставка, видел отзывы и комментарии что комплекты для ввода плохие, по мне так хоть они не особо практичные, но удобные.
