Муфта-кросс МКО-П1-М/С09-10SC ССД
МКО
муфта-кросс оптическая
М
модифицированная
П1
корпус муфты типа П1
С09
возможность установки планарного разветвителя
10SC
кол-во и тип отверстий под адаптеры
С НДС

Цена без НДС:

Розница от 1 шт
1 472,29 ₽
Опт от 10 шт (-3%)
1 428,12 ₽
1 766,75 ₽ / шт
Розничная цена
1 766,75 ₽
Оптовая цена -3% (от 10 шт)
1 713,75 ₽
шт
Минимальный заказ 1 шт
В наличии 1 989 шт
815 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 3-5 дней
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Используется как для каскадных схем построения сетей по технологии GPON, так и прочих видов абонентских подключений в оптические адаптеры, для кросс коммутации.

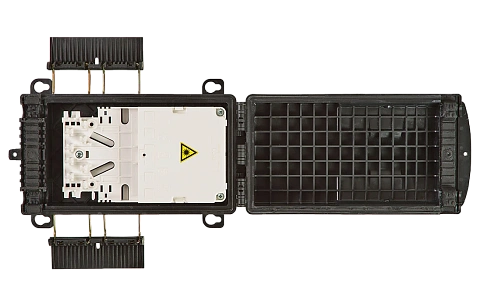

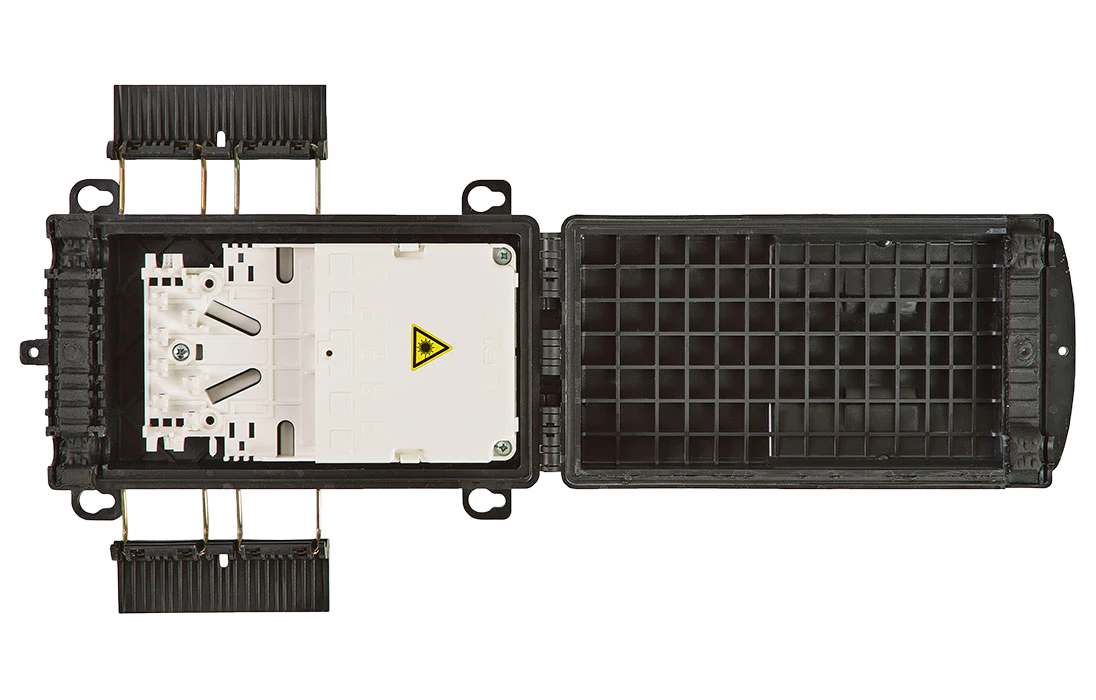

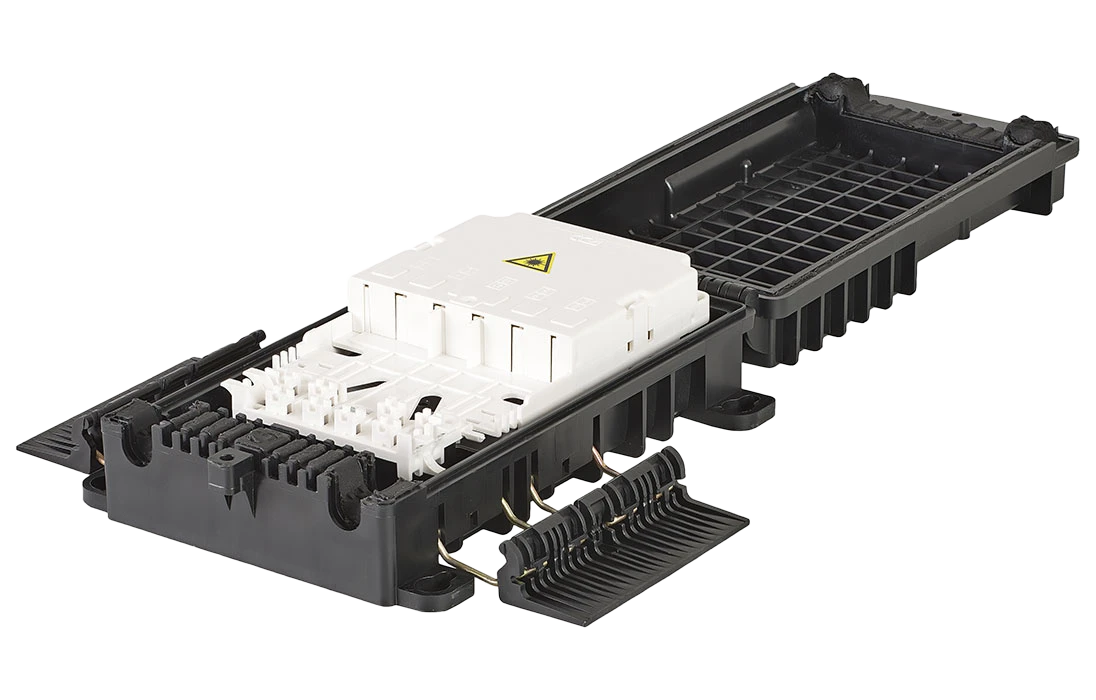

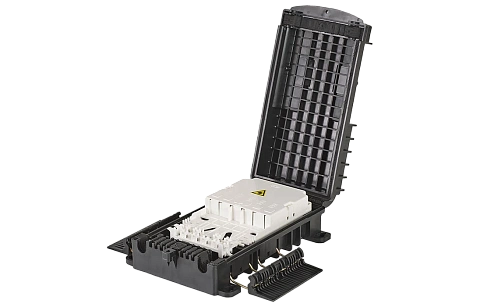

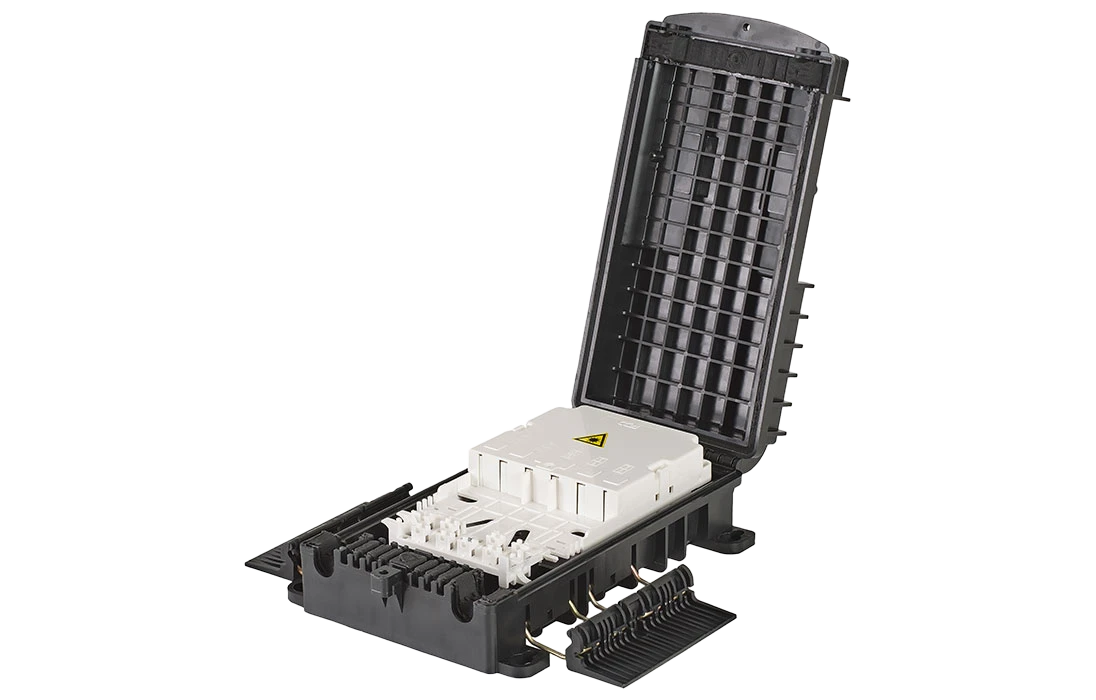

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты, не смотря на небольшие габаритные размеры, обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус двух ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 10 сростков дроп-кабелей;
• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 10-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 10 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка».

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

Основные характеристики
Место установки
На опоре
Исполнение
Абонентская
Кол-во вводимых кабелей, шт
2
Максимальное кол-во сварных соединений, шт
36
Кол-во выводимых абонентских дроп-кабелей, шт
8
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
14
Степень пылевлагозащиты
IP67
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты кроссы
Прочие характеристики
Макс. кол-во разъёмных соединений
10
Тип адаптеров
SC
Макс. кол-во сплиттеров
2
Тип корпуса сплиттеров
Мини
Макс. кол-во сварных соединений
36
Кол-во вводимых ОК:
- до 14 мм/транзит
2/1
- до 5 мм
8
Способ герметизации корпуса и вводов ОК
Механический
Герметизирующий материал
Эластомер
Защищенность
IP67
Температура эксплуатации, ºС
от -60 до +70
Габаритные размеры:
- длина, мм
279
- ширина, мм
177,5
- высота, мм
74
Масса, кг
0,78
Комплектация
Корпус с крышкой
1
Монтажная панель (вставка)
1
Ложемент Л2-СП
1
Гильзы КДЗС 4525
20
Стяжки, маркеры
1
Логистические параметры
Объём, м³
0,005009
Вес, кг
0,82
