Муфта-кросс МКО-П1/С09-10SC-8SC/APC-8SC/APC ССД
МКО
муфта-кросс оптическая
П1
тип корпуса муфты
С09
возможность установки планарного разветвителя
10SC
кол-во и тип отверстий под адаптеры
8SC/APC
кол-во и тип установленных адаптеров
8SC/APC
кол-во, тип и полировка пигтейлов в комплекте
С НДС

Цена без НДС:

Розница от 1 шт
1 370,42 ₽
Опт от 10 шт (-3%)
1 329,30 ₽
1 644,50 ₽ / шт
Розничная цена
1 644,50 ₽
Оптовая цена -3% (от 10 шт)
1 595,17 ₽
шт
Минимальный заказ 1 шт
В наличии 795 шт
1234 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 1-2 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Используется как для каскадных схем построения сетей по технологии GPON, так и прочих видов абонентских подключений в оптические адаптеры, для кросс коммутации.

Выполнена из устойчивого к атмосферным воздействиям УФ стойкого пластика и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

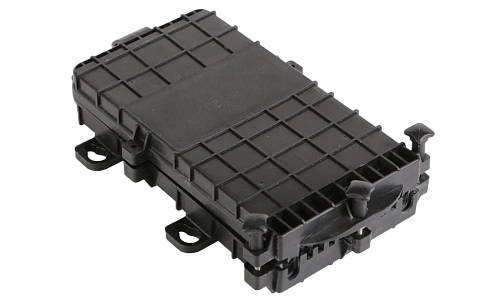

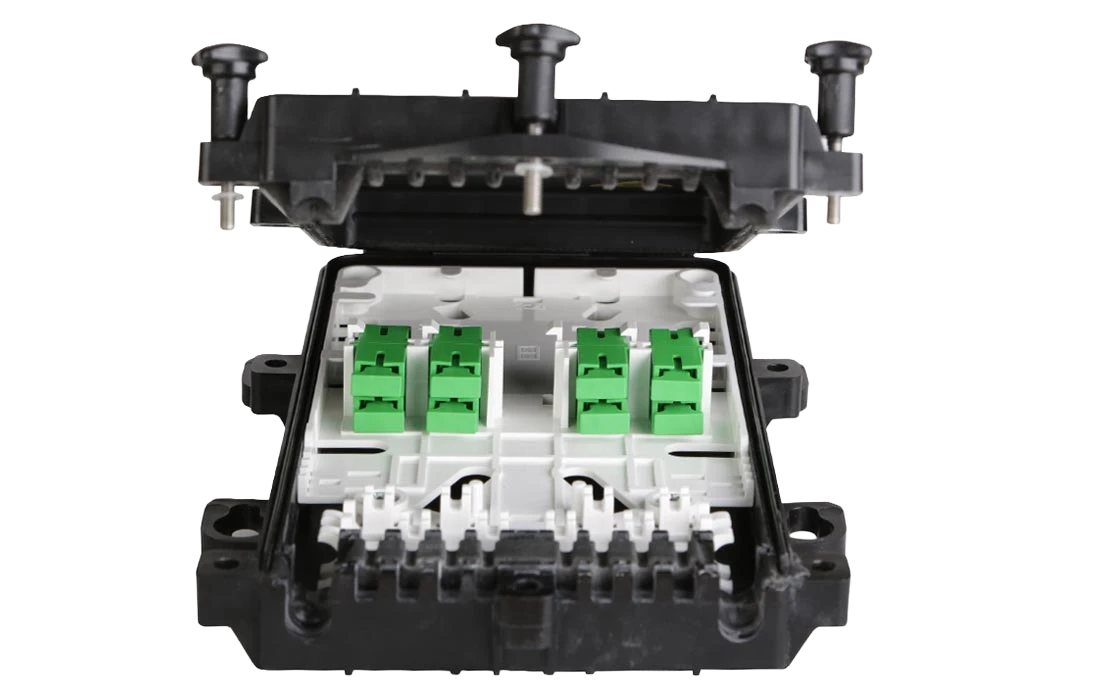

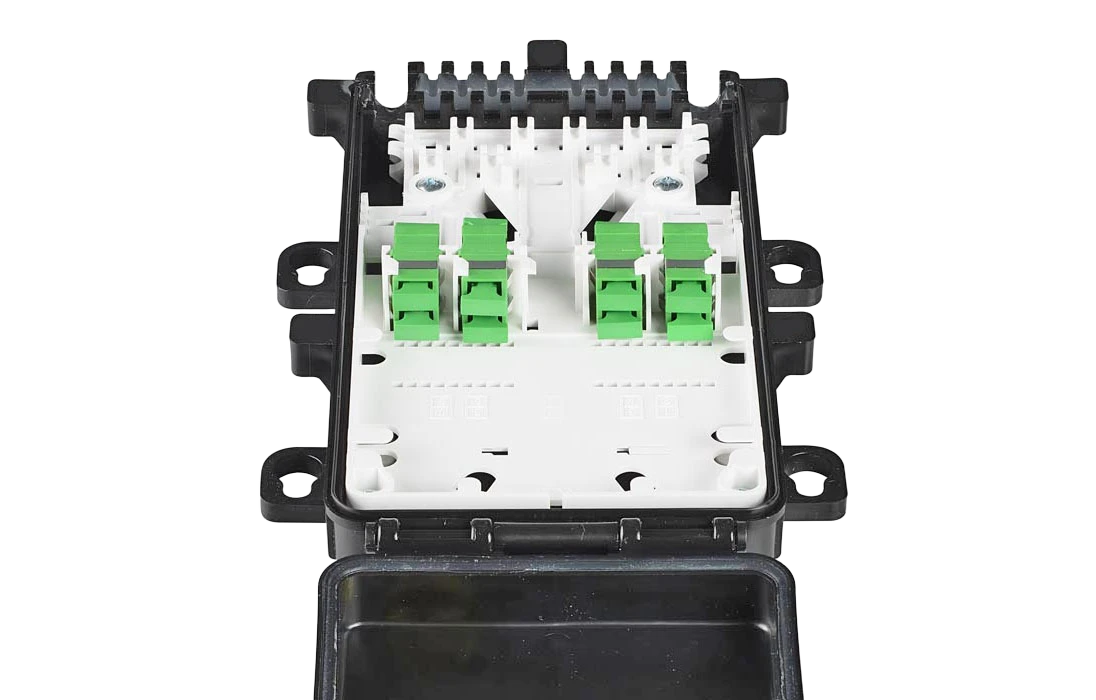

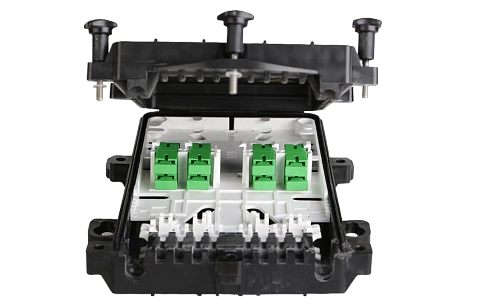

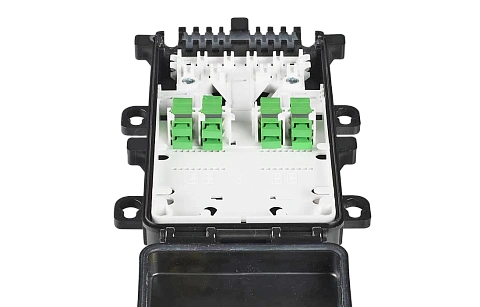

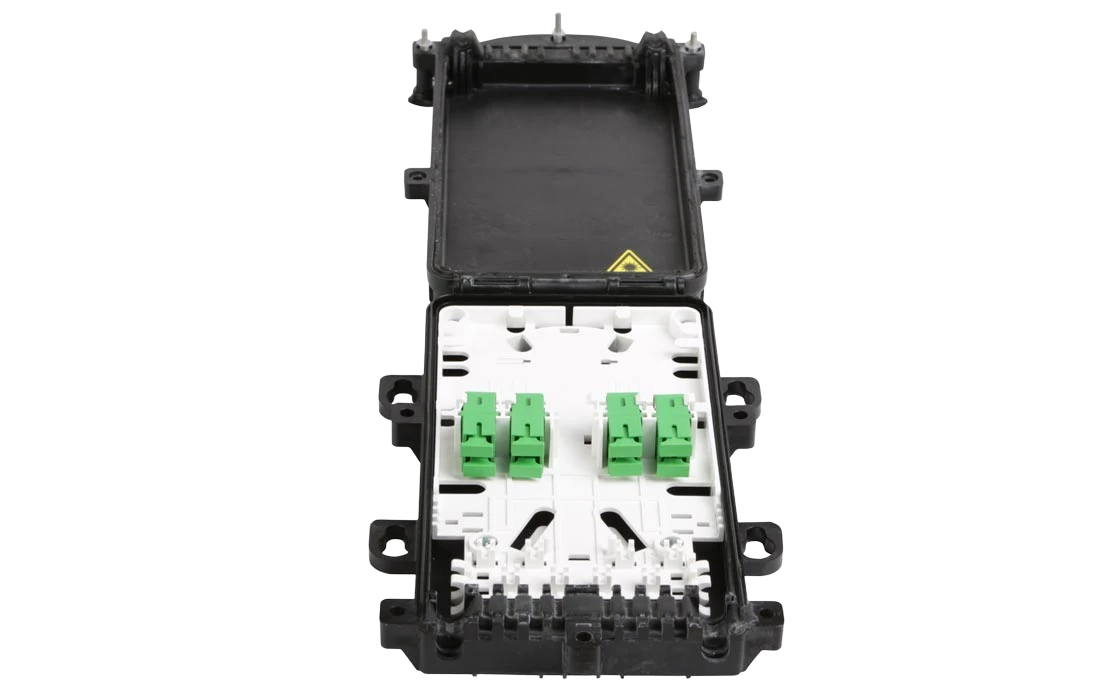

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой расположены два ложемента для размещения сростков ОВ для размещения 36 ОВ, защищенных гильзами ССД КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки 10 адаптеров типа SC, 8 абонентских и 2 для подключения входов разветвителя. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC.

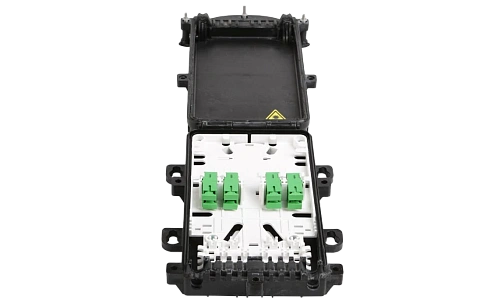

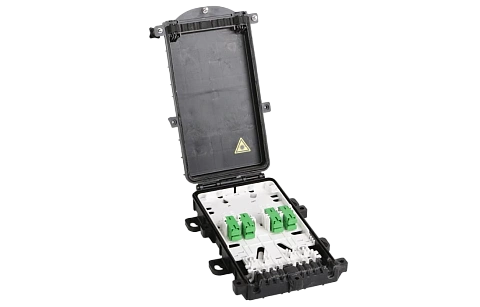

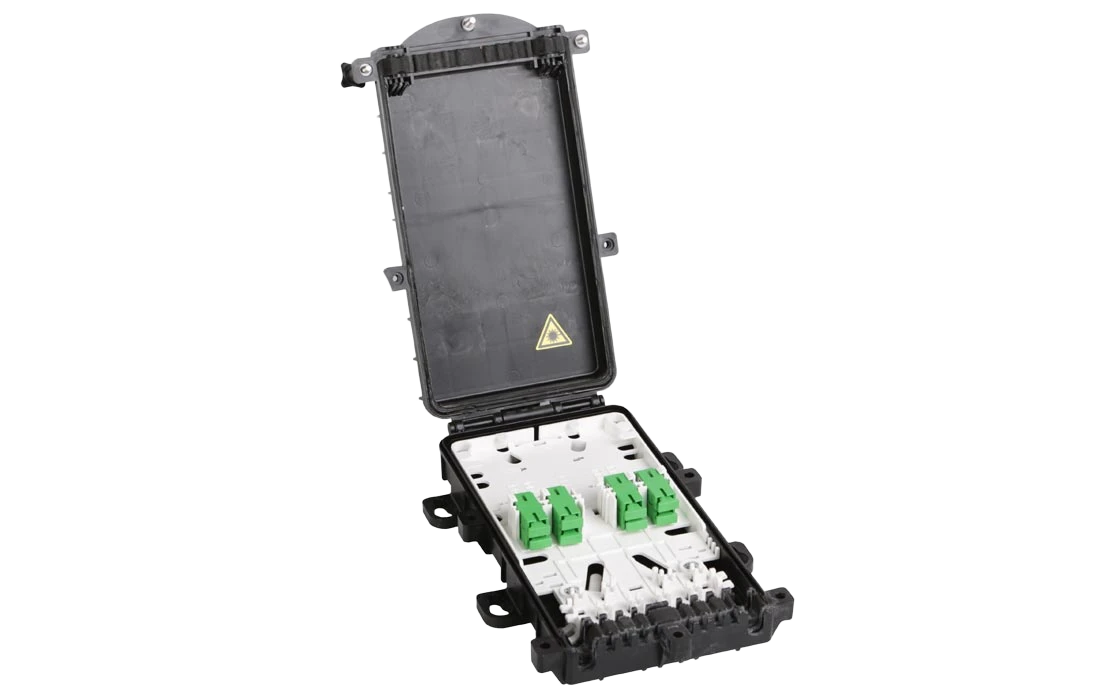

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гелиевый уплотнитель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты обеспечивает:

  • ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 9 мм;
  • ввод и крепление восьми диэлектрических ОК с диаметром наружной оболочки до 5 мм;
  • размещение до 36 сростков оптических волокон (ССД КДЗС 4525);
  • установку до двух разветвителей оптических планарных с корпусом имеющим номинальные размеры 60х7х4 мм;
  • установку до 10-ти розеток (адаптеров) оптических типа SC.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести кронштейны для подвески.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 10 штук.

Основные характеристики
Место установки
На опоре
Исполнение
Абонентская
Кол-во вводимых кабелей, шт
2
Максимальное кол-во сварных соединений, шт
36
Кол-во выводимых абонентских дроп-кабелей, шт
8
Ввод для не разрезного модульного транзита
Нет
Диаметр вводимого кабеля, мм
9
Степень пылевлагозащиты
IP67
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты кроссы
Прочие характеристики
Макс. кол-во разъёмных соединений
10
Тип адаптеров
SC
Макс. кол-во сплиттеров
2
Тип корпуса сплиттеров
Мини
Макс. кол-во сварных соединений
36
Кол-во вводимых ОК:
- до 9 мм/транзит
2/1
- до 5 мм
8
Способ герметизации корпуса и вводов ОК
Механический
Герметизирующий материал
Эластомер
Температура эксплуатации, ºС
от 60 до +70
Габаритные размеры:
- длина, мм
247
- ширина, мм
159
- высота, мм
46
Масса, кг
0,5
Комплектация
Корпус с крышкой
1
Гильзы КДЗС 4525
20
Монтажная панель (вставка)
1
Ложемент Л2-СП
1
Адаптеры SC/APC
8
Пигтейлы SC/APC
8
Стяжки, маркеры
1
Логистические параметры
Объём, м³
0,004388
Вес, кг
0,71
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.62
37 отзывов
5 64.86%
4 32.43%
3 2.7%
2 0%
1 0%
Сортировать
Аноним
14.12.2020 14:58:59
Комментарий
Пользуюсь этой муфтой давно, есть свои преимущества в виде хорошего используемого пластика и небольших размеров, но и недостатки есть, например – крутить винты долго и неудобно и нет места под модульный транзит.
Булат Вилюсович Вайсиев
16.09.2020 13:20:45
Комментарий
Здравствуйте. Можно ли вместо SC установить LC duplex проходные адаптеры?
Ответ от ССД
16.09.2020
Добрый день, да, конечно, по размеру они одинаковые.
Аноним
19.09.2018 11:54:07
Комментарий
Добрый день! Не указано можно ли сделать в муфте транзит?
Ответ от ССД
Здравствуйте! Т.К. муфта малогабаритная полноценный транзит оптических модулей в ней сделать не получится. Но остаётся возможность сделать волоконный транзит, закрепив запас волокон на задней плоскости вставки. Полноценный транзит можно сделать в муфтах-кроссах большего размера, например МКО-П3.
