Предназначен для установки в зонах повышенных нагрузок, аэродромов, доков в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).
Колодцы типа «ГУ» в отличии обычных колодцев изготавливаются с увеличенным коэффициентом армирования, также для увеличения прочностных характеристик при формовании изделия используется класс бетона не ниже В30.

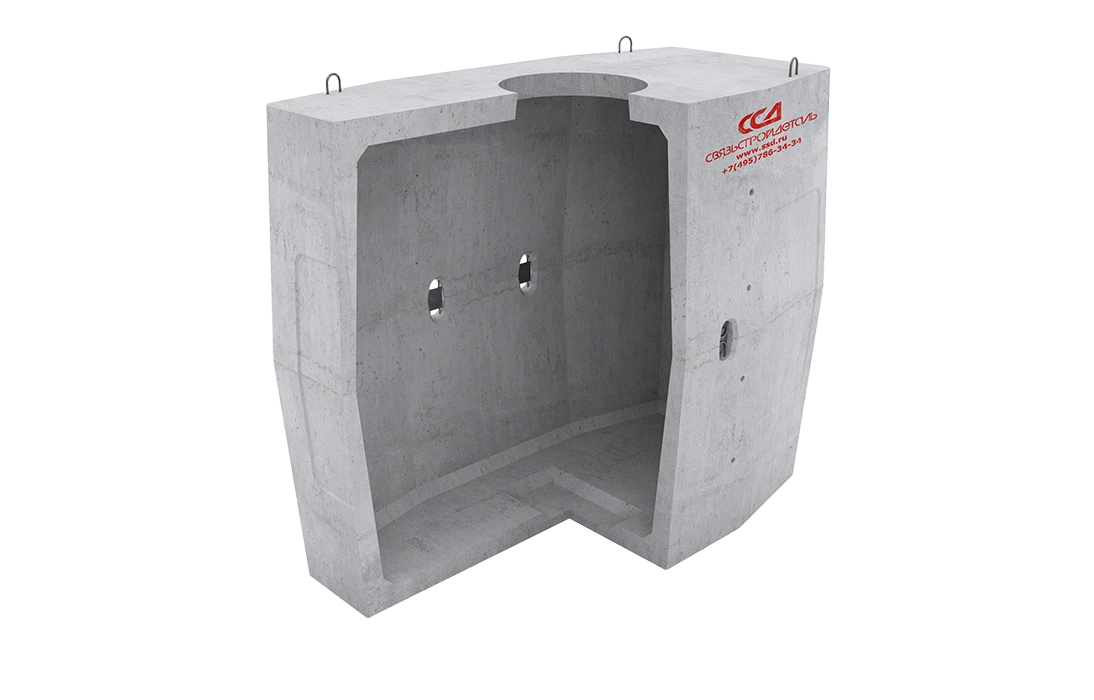

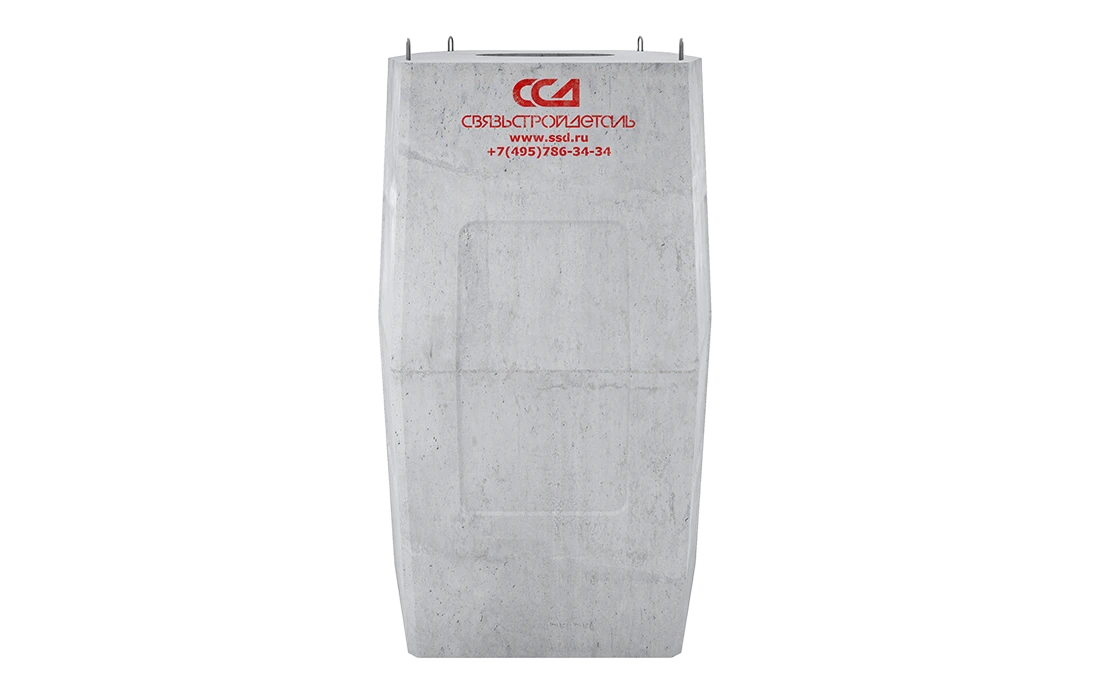

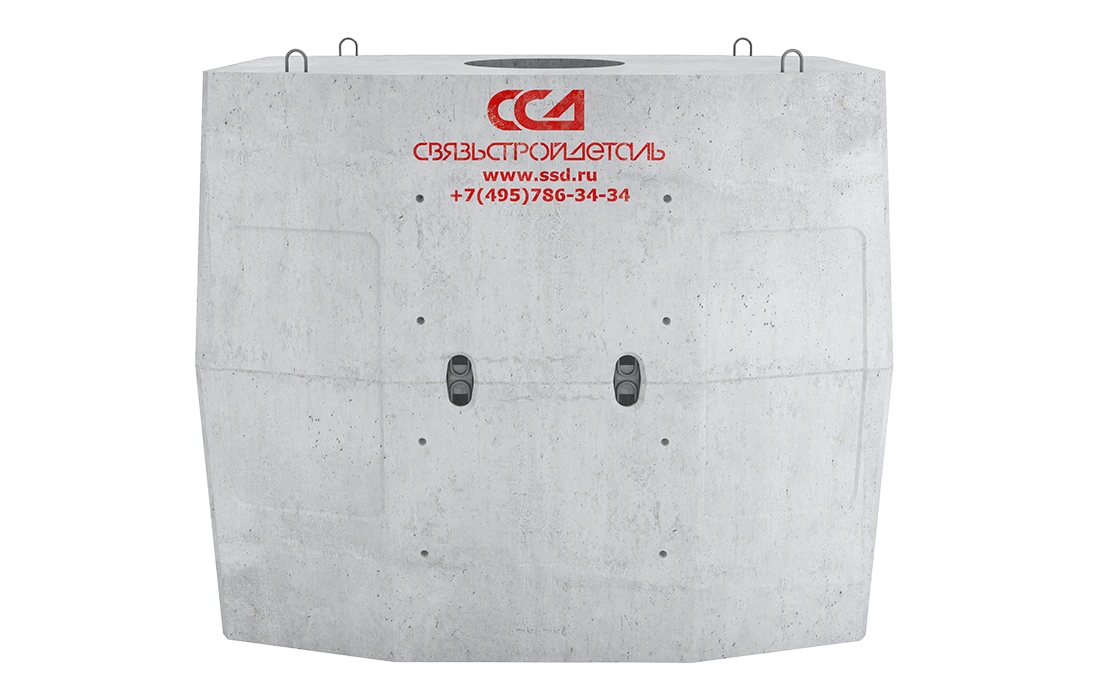

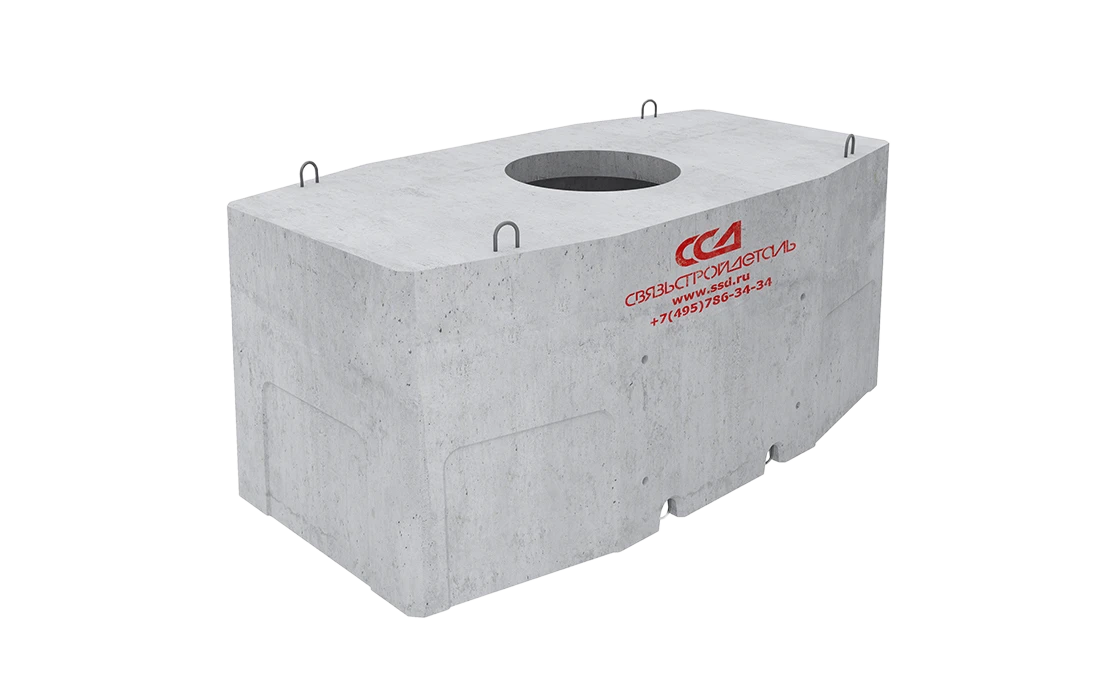

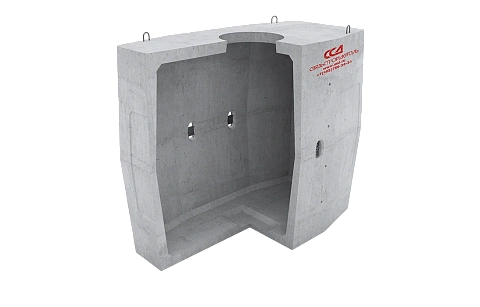

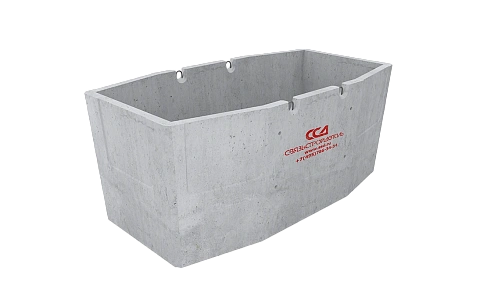

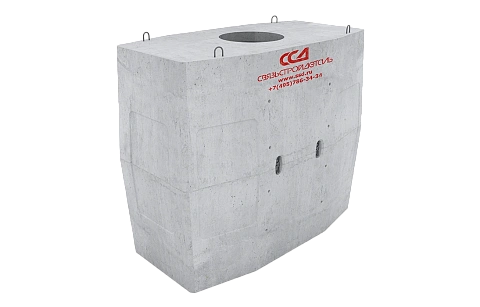

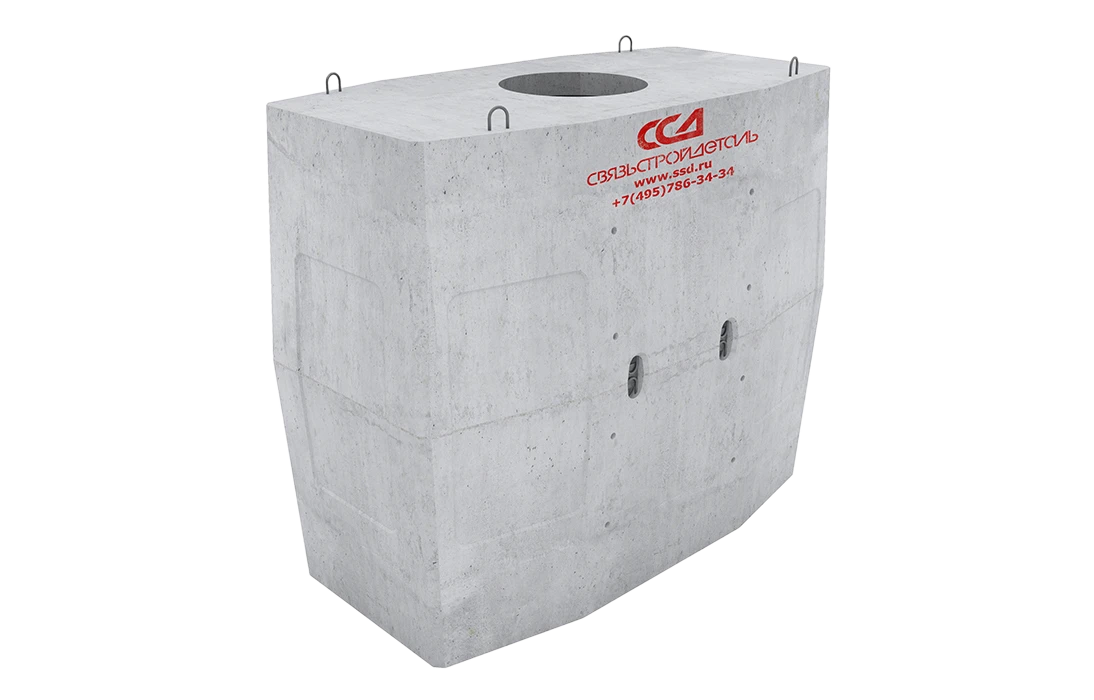

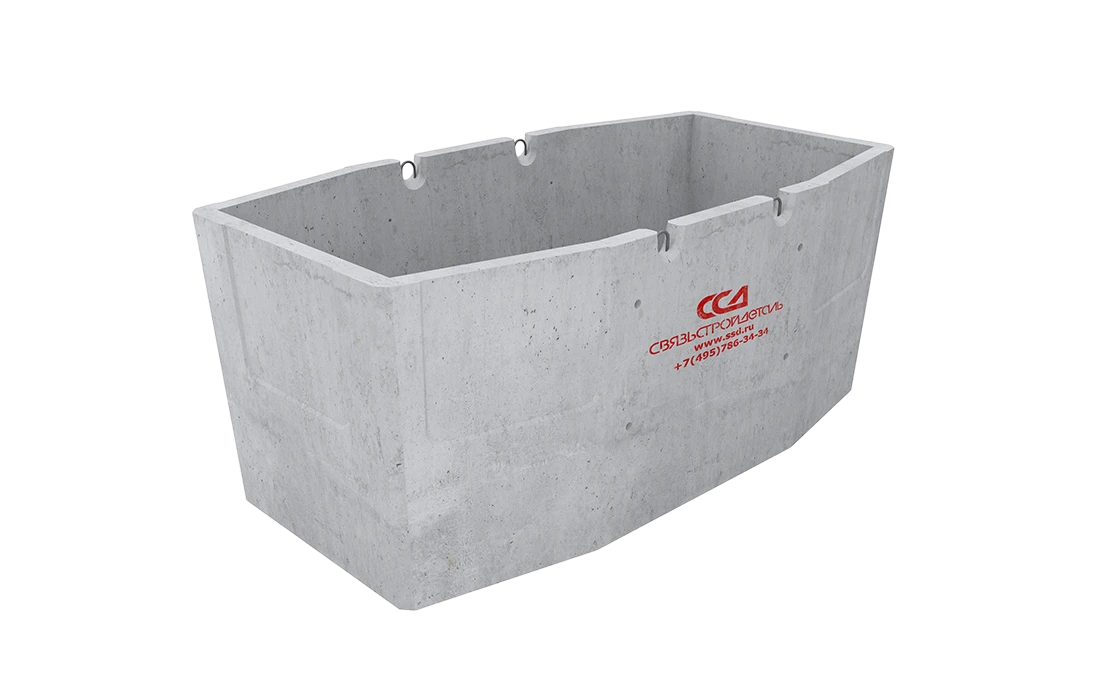

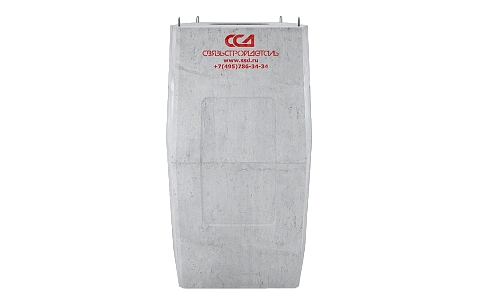

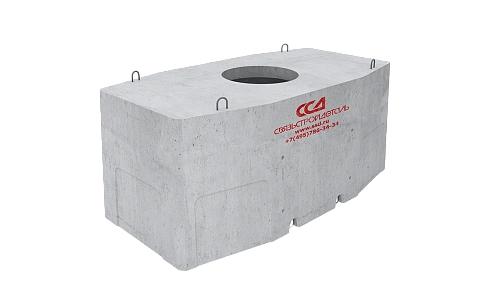

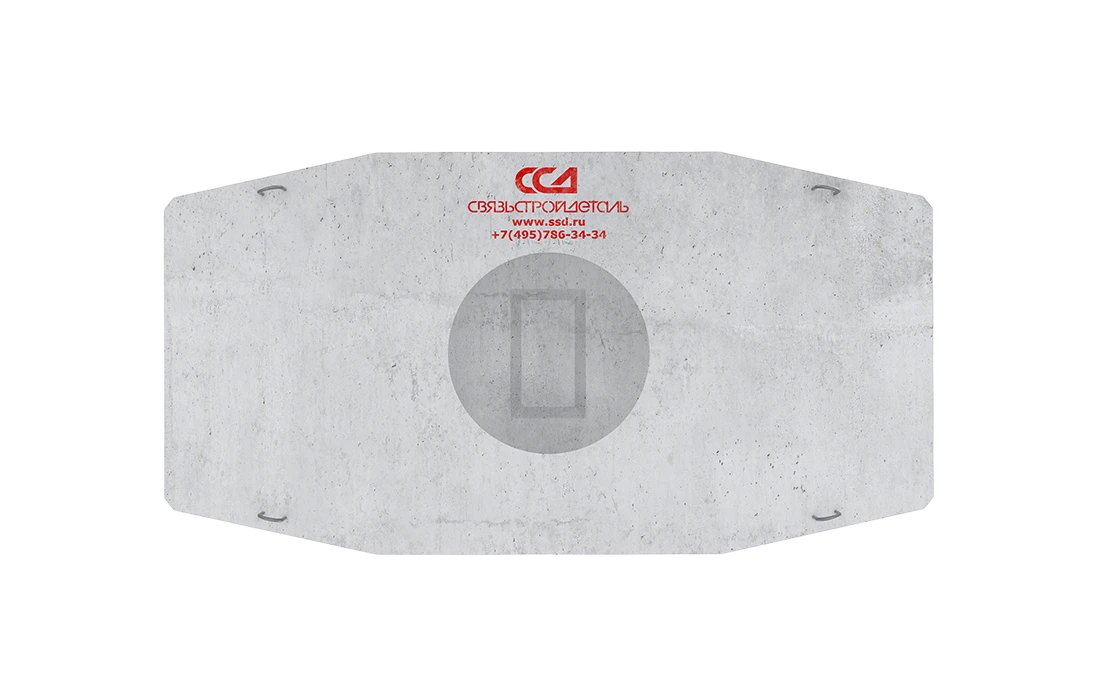

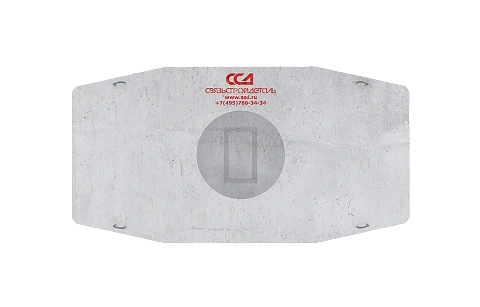

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люков. В основании корпуса колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены глухие ниши, в пределах которых монтируются муфты ССД-Пайп (количество и диаметр труб определяется согласно опросному листу). На торцевых поверхностях корпуса колодца имеются петли для строповки при его погрузке и разгрузке с автомобиля, а также для опускания в котлован.
В качестве вводимых в колодец каналов могут использоваться разные по диаметру как ССД-Пайп, хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.
Использование трубы ССД-Пайп в отличие от других типов труб позволяют:
-сократить время прокладки кабельной канализации уменьшив трудозатраты в чел.-час;
-исключить процесс выреза или высверливания отверстий для ввода труб;
-исключить процесс заделки и гидроизоляции проёмов для ввода труб;
-сократить расходы на раствор, исключить необходимость применения кирпича;
-сократить расходы на фитинги для ввода трубы в колодец;
-гибкость трубы позволит исключить необходимость ввода трубы под углом.
Глубина установки колодца - не менее 500 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью усиленных разгрузочных плит типа ОП-2-У (У) и усиленных колец типа КО-Ч (У) и КО-ЧП (У).
Для идентификации завода-изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.
Отдельно о качестве производства ССД:
После совместных разработок АО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства АО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.
Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В30; морозостойкость-F200; водонепроницаемость-W10.
Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см². Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.
Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.
Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.
