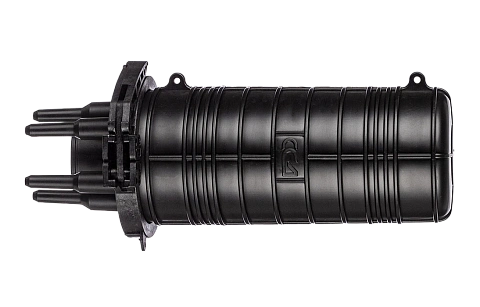

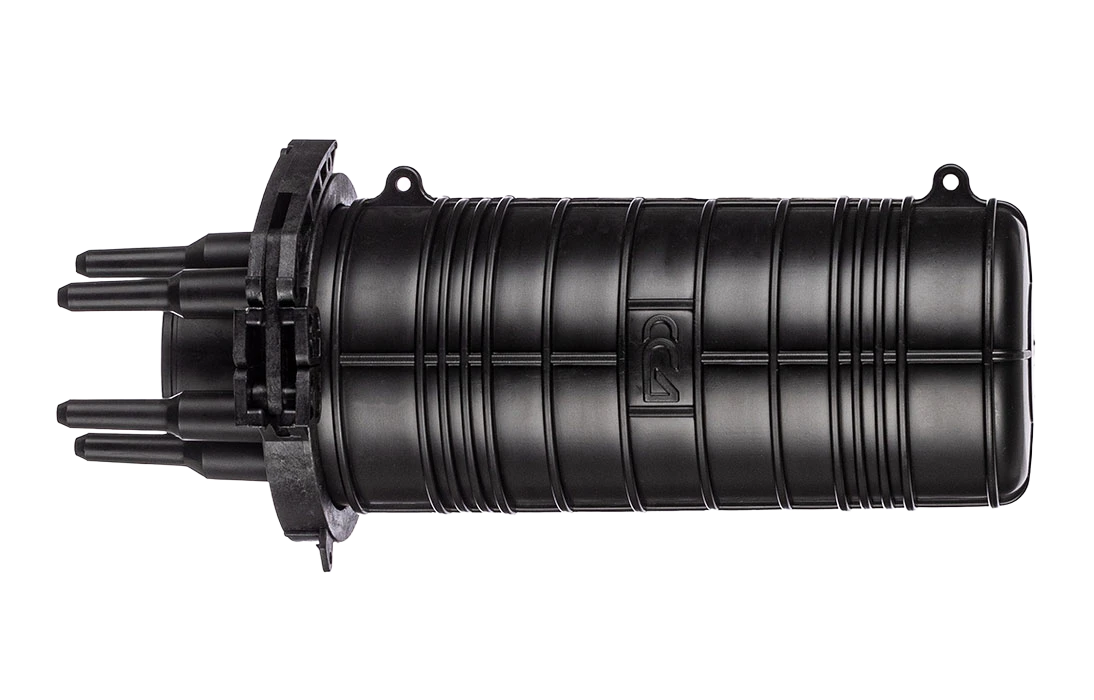

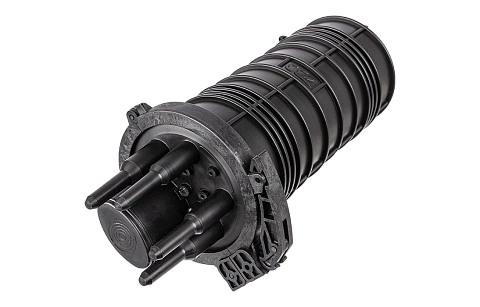

Муфта МТОК-Л6/108-1КТ3645-К ССД
МТОК
муфта тупиковая оптическая
Л
оголовник типа Л
6
кожух типа 6
108
емкость муфты 108 ОВ
1
кол-во кассет в комплекте
КТ3645
тип кассеты
К
наличие КДЗС в комплекте
С НДС

Цена без НДС:

Розница от 1 шт
2 441,33 ₽
Опт от 8 шт (-3%)
2 368,09 ₽
2 929,60 ₽ / шт
Розничная цена
2 929,60 ₽
Оптовая цена -3% (от 8 шт)
2 841,71 ₽
шт
Минимальный заказ 1 шт
В наличии 5 779 шт
2480 шт
Планируемое поступление
На склад — 1 024 шт
Из них доступно к заказу — 512 шт
Дата
Кол-во
Резерв
Доступно
06.09.2025
512
512
0
19.09.2025
512
0
512
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 2-3 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

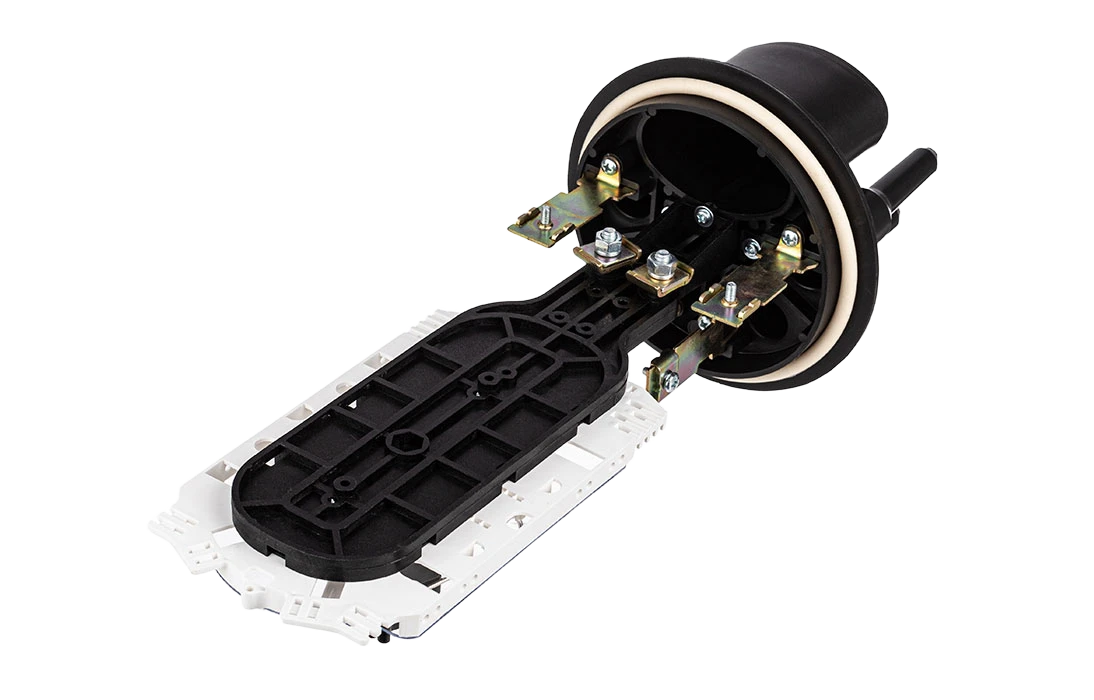

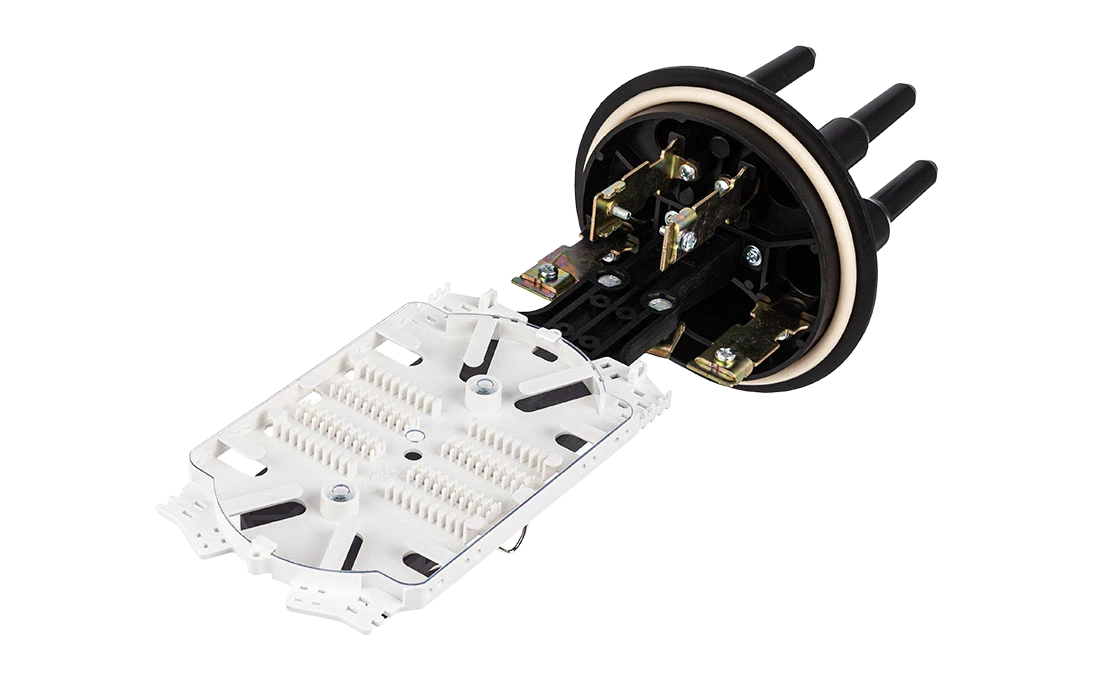

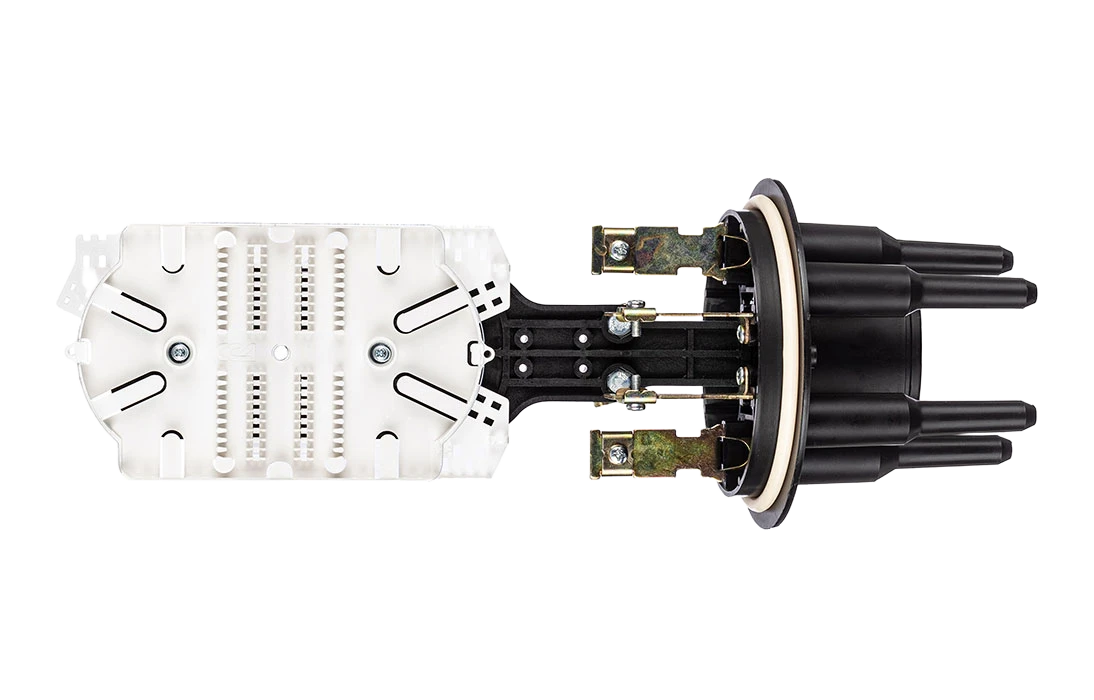

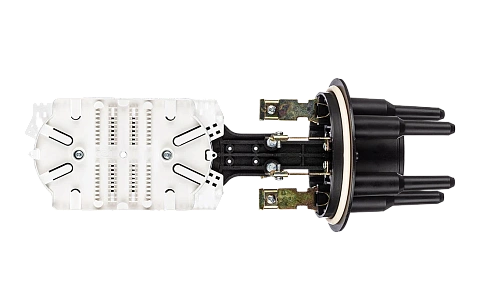

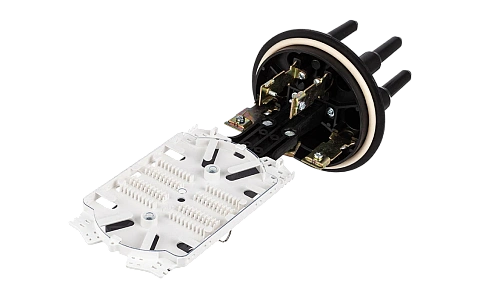

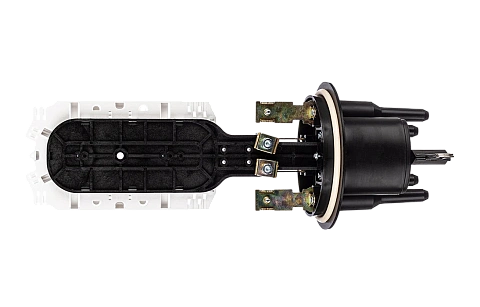

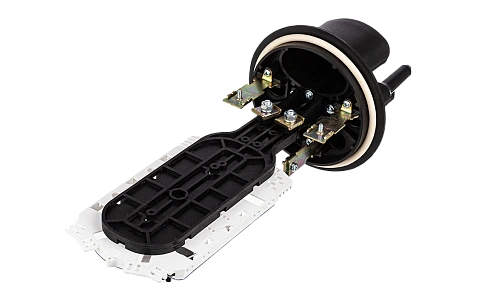

Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

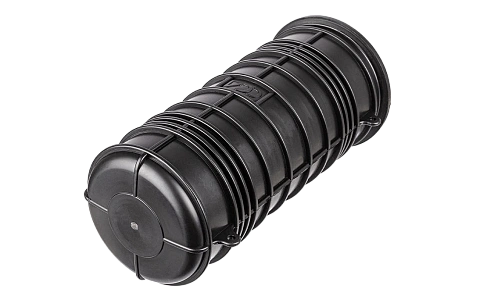

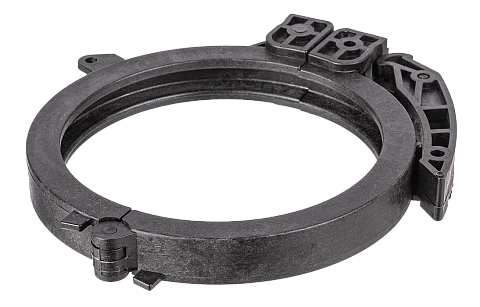

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

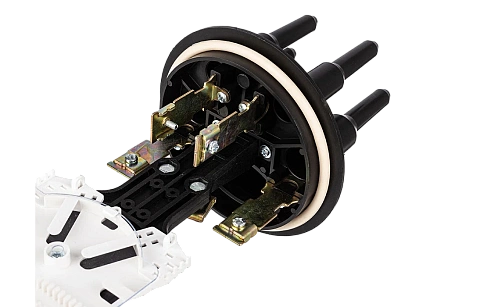

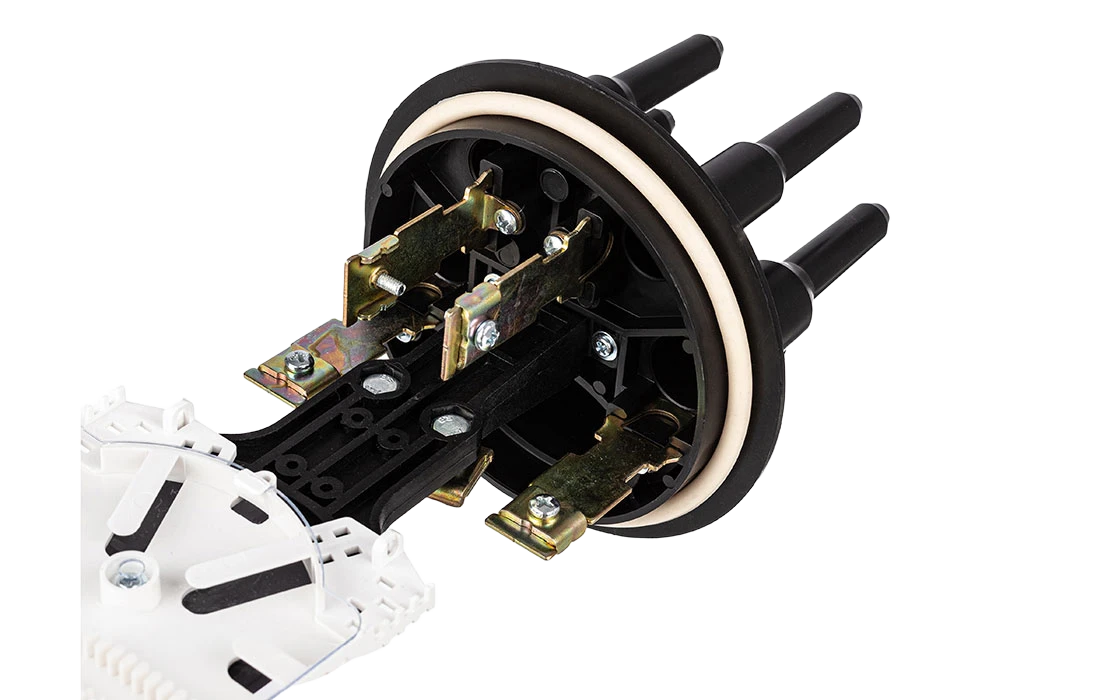

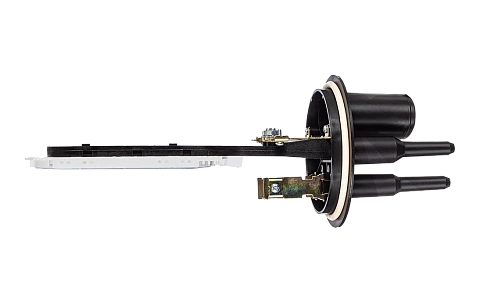

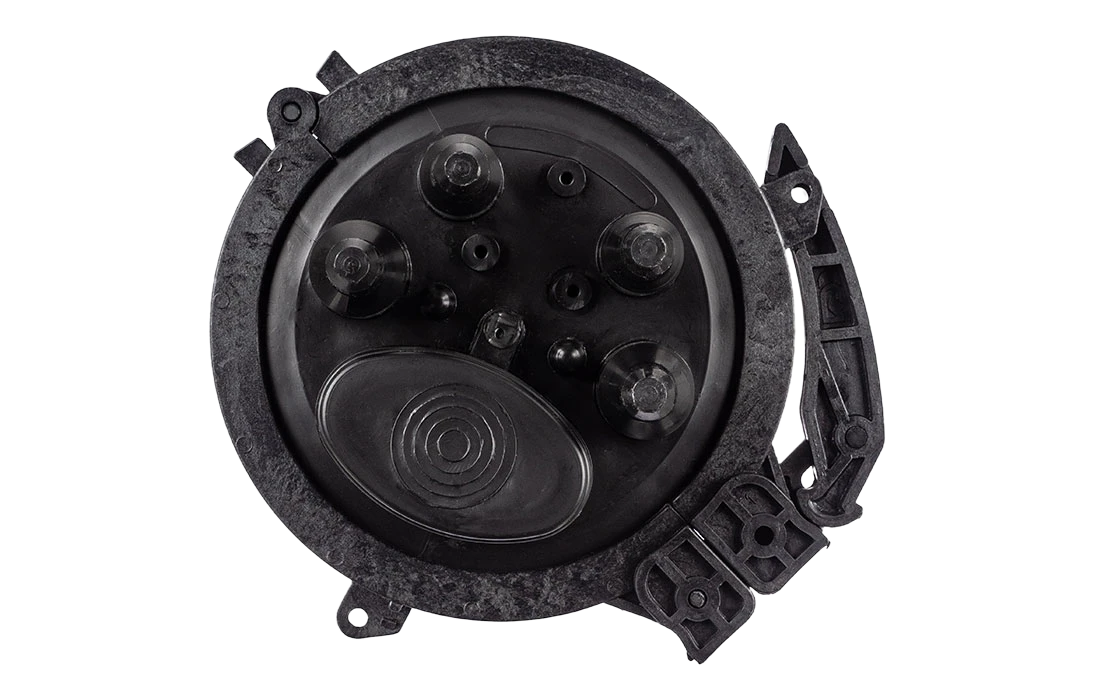

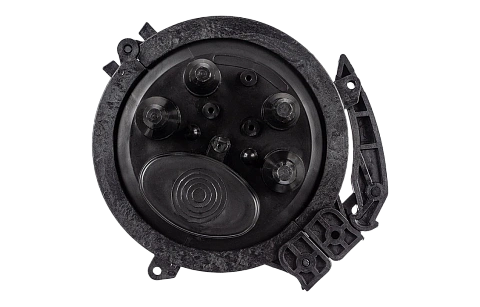

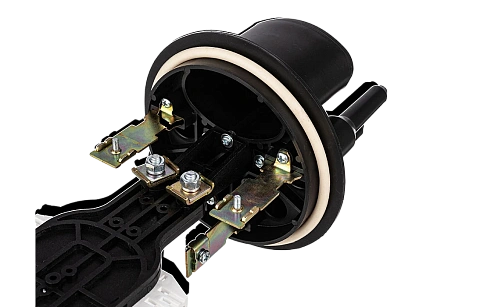

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

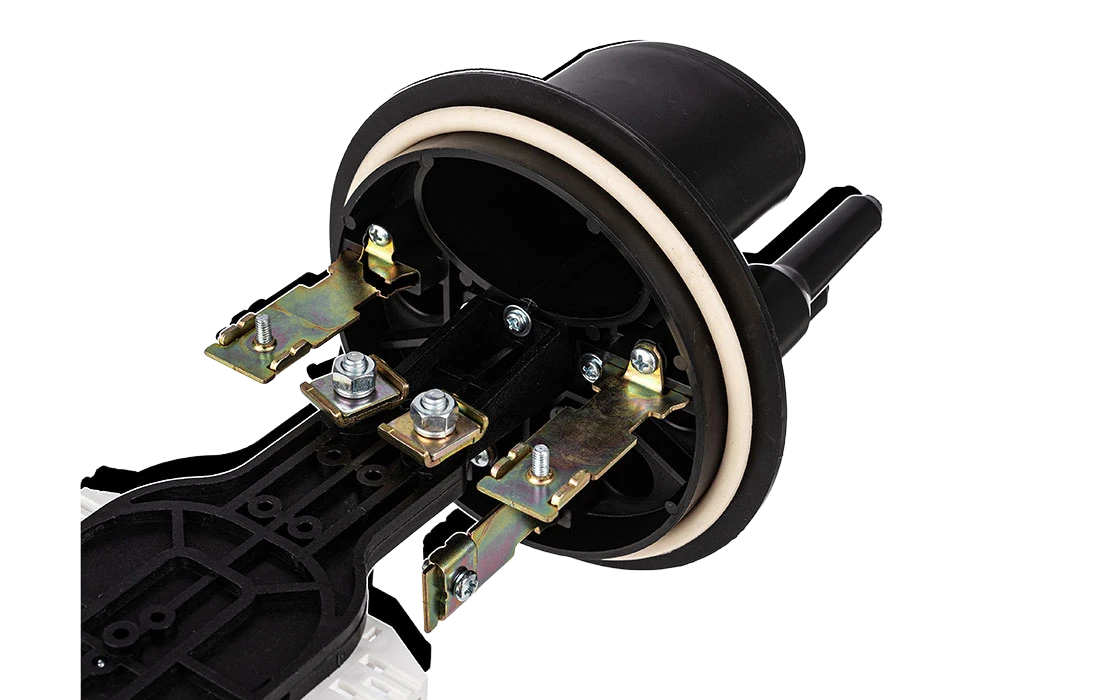

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 10 ОК.

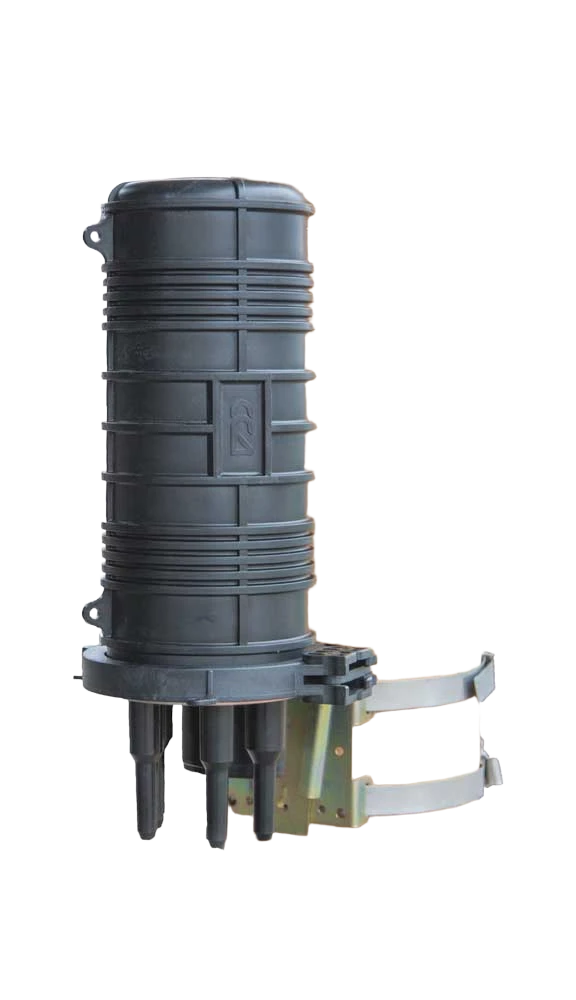

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 8 штук.

Основные характеристики
Место установки
На опоре
Исполнение
Тупиковая
Кол-во вводимых кабелей, шт
4
Максимальное кол-во сварных соединений, шт
108
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
20
Степень пылевлагозащиты
IP68
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты подвесные
Кол-во сварных соединений:
- без транзитной петли
108
- с транзитной петлей
72
Тип кассет
КТ-3645
Кол-во вводов:
- круглый ступенчатый, до 20 мм
2
- круглый ступенчатый, до 16 мм
2
- овальный, до 25 мм/транзит
2/1
Герметизация корпуса
Хомут
Герметизация вводов
ТУТ
Температура эксплуатации ºС
от -60 до +70
Габаритные размеры:
- длина, мм
416
- диаметр, мм
188
Масса, кг
1,5
Комплектация

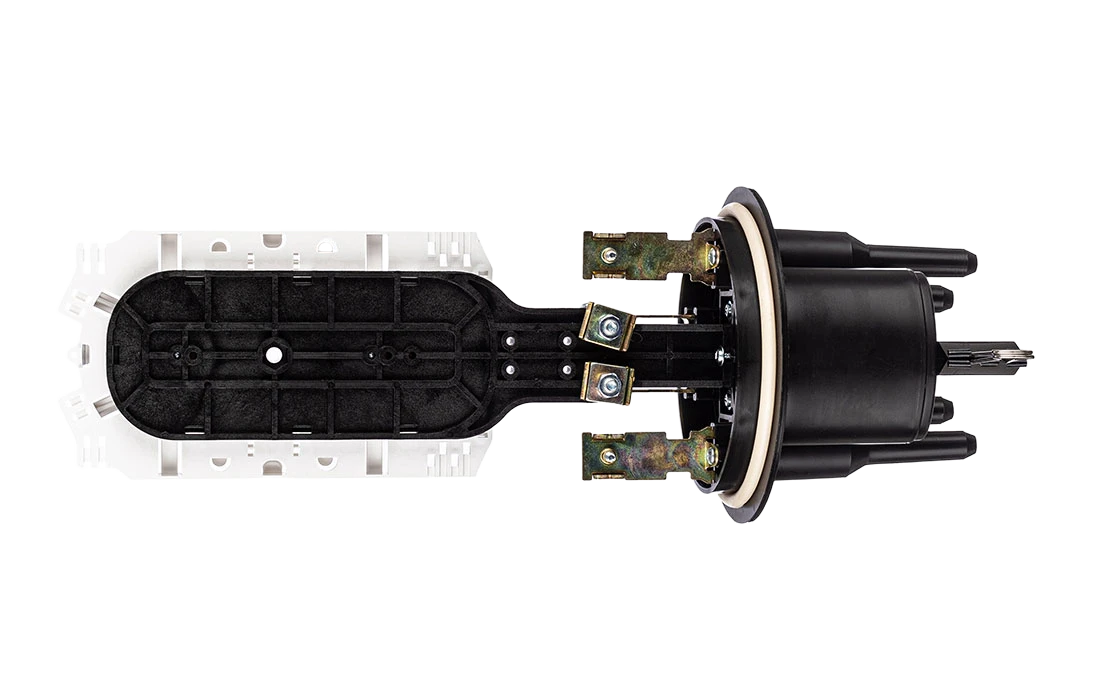

Корпус(оголовник,кожух, хомут)
1
Кассета КТ-3645 с крышкой
1
Гильзы КДЗС 4525
20
Пинцет для укладки КДЗС
1
Трубка ТУТ 33/8 для круглых вводов ОК
2
Комплект маркеров и стяжек
1
Силикагель (пакет)
1
Логистические параметры
Объём, м³
0,0172
Вес, кг
1,57
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.7
27 отзывов
5 77.78%
4 14.81%
3 7.41%
2 0%
1 0%
Сортировать
Елистратова М.В.
12.04.2021 14:56:32
Комментарий
Можно ли использовать муфту МТОК -Л6/108 для размещения в колодцах кабельной канализации?
Ответ от ССД
12.04.2021
Добрый день, конечно.
Сергей Абдулов
02.10.2018 15:29:55
Комментарий

Добрый день, Мы планируем закупать материал у нас по ТЗ стоят муфты МТОК 96Т1-01-IV - Связьстройдеталь, у Вас на сайте муфт с такой абривиатурой нет, скорее всего его модернизировали - скажите какой у нее аналог? и еще крос КРС-32-FC-1U.


Сергей Абдулов.
Начальник ПТО.

Ответ от ССД

Совершенно верно у вас в проекте устаревшее наименование муфт. В связи с расширением номенклатурной линейки с 2009 года муфты серии МТОК96 получили новые наименования:

МТОК 96-01-IV МТОК-А1/216-1КТ3645-К-77
МТОК 96В1-01-IV МТОК-А1/216-1КТ3645-К-78
МТОК 96В-01-IV МТОК-А1/216-1КТ3645-К-88
МТОК 96Т-01-IV МТОК-Б1/216-1КТ3645-К-44
МТОК 96/192Т-01-IV МТОК-Б1/288-8КТ3645-К-44
МТОК 96Т1-01-IV МТОК-В2/216-1КТ3645-К-44
МТОК 96/192Т1-01-IV МТОК-В2/2288-8КТ3645-К-44
МТОК 96/216-01-IV МТОК-ББ/324-4КТ3645-К
МТОК 96/192Т1-Т-01-IV МТОК-В3/216-1КТ3645-К
МТОК 96/48-01-IV МТОК-К6/108-1КТ3645-К
МТОК 96/48Г-01-IV МТОК-Л6/108-1КТ3645-К
МОГ-У-М-01-IV МОГ-У-33-К4845
МОГт-У-М-01-IV МОГ-Т-3-40-1КБ4845
МОГ-М-01-IV МОГ-С-33-К4845
Евгений
21.09.2018 10:05:32
Комментарий

Добрый день!

Я студент 4 курса СибГУТИ. В дипломе описываю построение сети доступа по технологии gpon. Не могли бы Вы подсказать мне, есть ли муфта для магистрального кабеля такая, чтобы можно было один кабель поэтапно разбить на три отдельных и уже каждый из них заводить в дом?

Муфта будет размещаться в кабельной канализации. По идее, между тремя домами. Такое возможно сделать?

До муфты планируется кабель ДПЛ-П-24У(3х8) 2.7Кн, а от муфты до дома ДПЛ-П-8У(1х8) 2.7Кн.


С уважением, Евгений.

Ответ от ССД

Евгений, для возможности ответвления и неразрезного транзита модулей, Вам необходима муфта с овальным вводом. Например, МОГ-У-24, МОГ-С-24 или МТОК-Г3 подойдет. Муфты МОГ и МТОК рекомендованы для применения в канализации МГТС.

Техническая группа
20.09.2018 10:24:51
Комментарий

Есть вопрос по малогабаритным муфтам для оптики. Используем муфты МТОК Л6 и Л7 - всем хороши. НО! Допустим, нужно завести кабель-монотуб без троса, например ОТЦ.

Возникает проблема с его фиксацией, т.к. под винт нечего прикручивать - центрального элемента нет, троса нет, периферийный стеклопластик бесполезно туда крепить. Сажать чисто на ТУТ - моветон.

Не задумывались ли о внедрении на вводе закручивающегося пластикового прижима или изменение конструкции стоек под крепление силового элемента таким образом, чтобы на него можно было закрутить винтовой металлический хомут?


Техническая группа, г. Климовск.

Ответ от ССД

Добрый день! Крепление кабеля с центральной трубкой только с помощью ТУТ по оболочке при соблюдении рекомендаций по работе с ТУТ позволяет закрепить кабель с усилием до 100 кг. Поэтому применяемые вами кабели вполне можно монтировать в муфтах МТОК-Л и МТОК-Л7. Также можете попробовать поработать с нашими новинками муфтами с механической герметизаций вводимых ВОК- МОГ-Т-4 и МОГ-Т-3-ВКМ. В МОГ-Т-4 кабель крепится и герметизируется с помощью резьбового фитинга и эластичной вставки, а в МОГ-Т-3-ВКМ с применением специального резинового патрубка ВКМ.
