Муфта МПО-Ш4/24-К ССД
МПО
муфта плоская оптическая
Ш
аббревиатура муфты
4
номер исполнения
24
емкость муфты ОВ
К
наличие КДЗС в комплекте
С НДС

Цена без НДС:

Розница от 1 шт
882 ₽
Опт от 16 шт (-3%)
855,54 ₽
1 058,40 ₽ / шт
Розничная цена
1 058,40 ₽
Оптовая цена -3% (от 16 шт)
1 026,65 ₽
шт
Минимальный заказ 1 шт
В наличии 19 шт
59 шт
Планируемое поступление
На склад — 76 шт
Из них доступно к заказу — 52 шт
Дата
Кол-во
Резерв
Доступно
13.10.2025
60
24
36
27.10.2025
16
0
16
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 1-2 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Ответим на все вопросы по товару

Проходная оптическая муфта МПО-Ш4 предназначена для монтажа подвесного оптического кабеля, размещения на опорах, стенах и в технических помещениях.

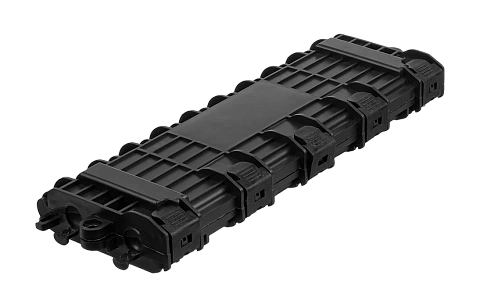

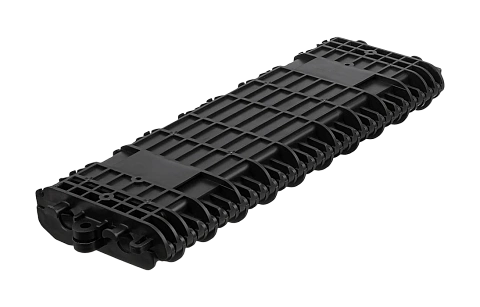

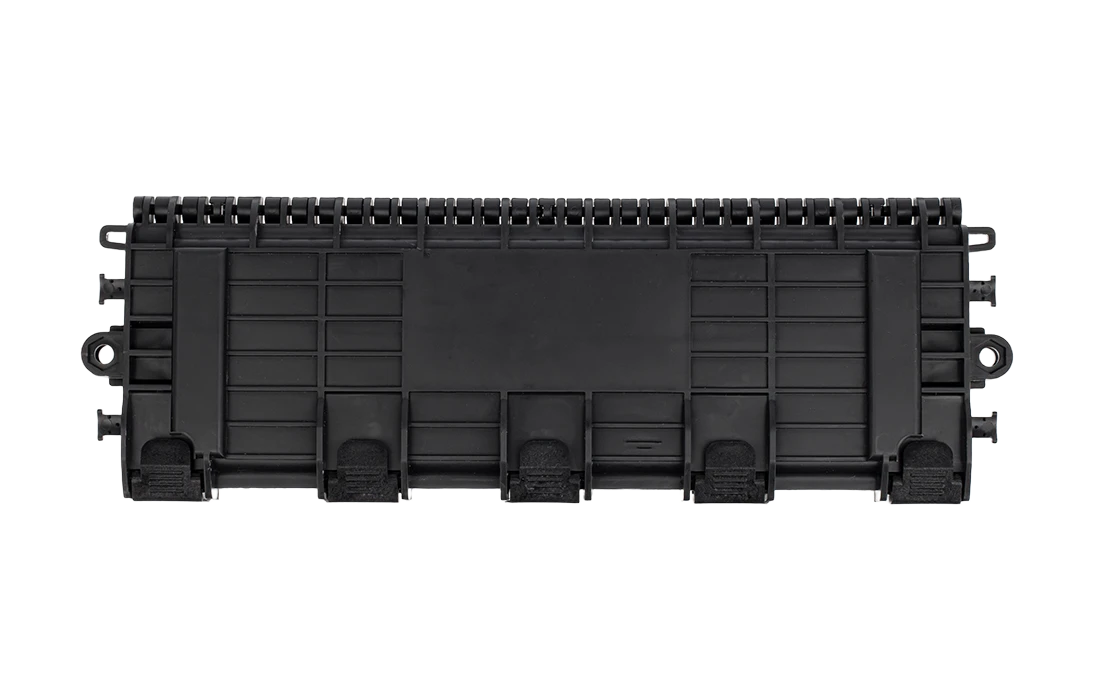

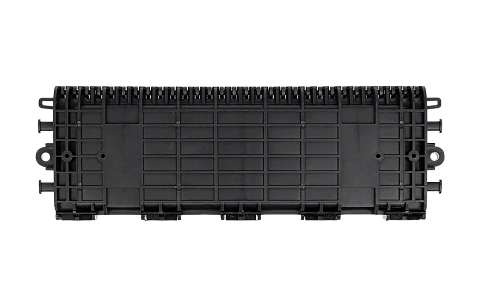

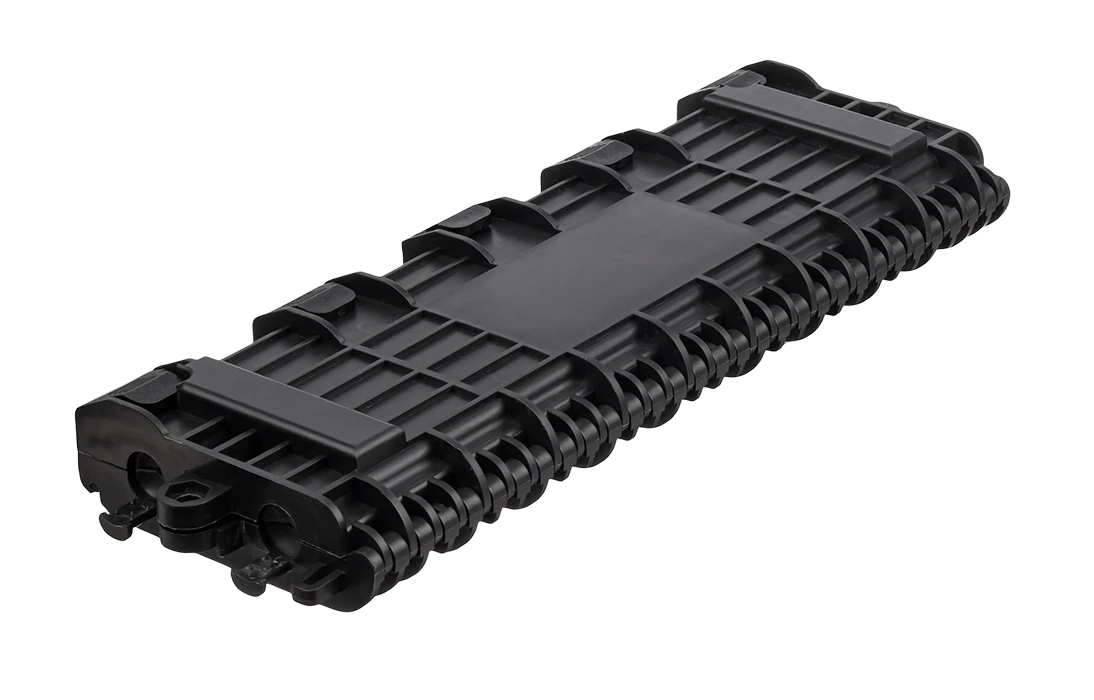

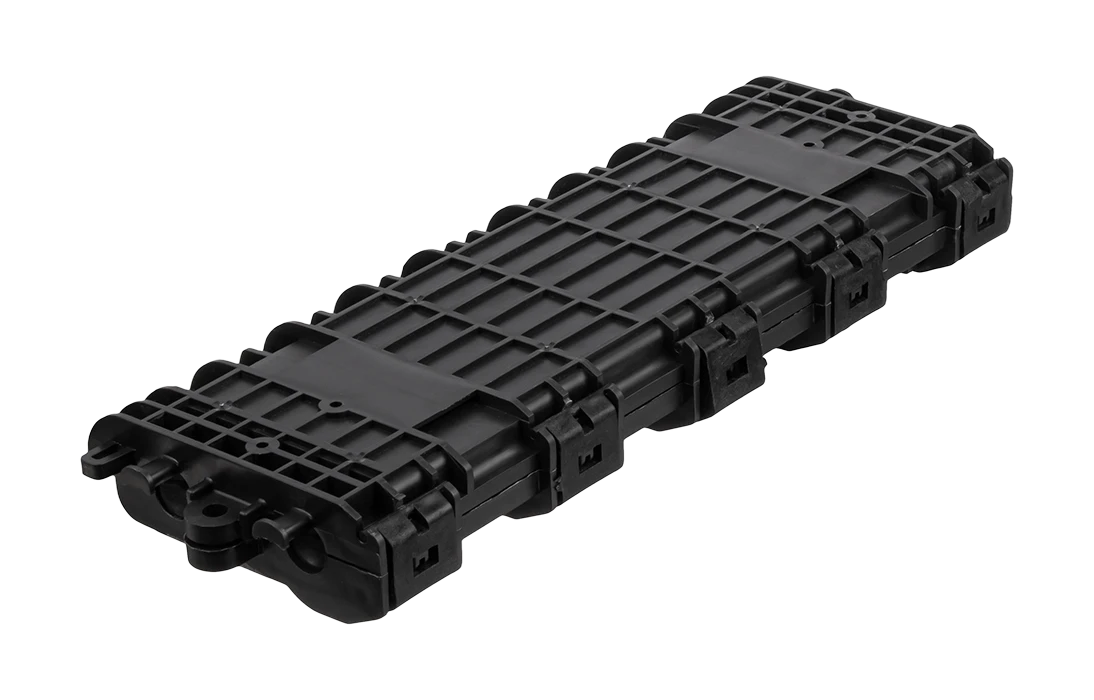

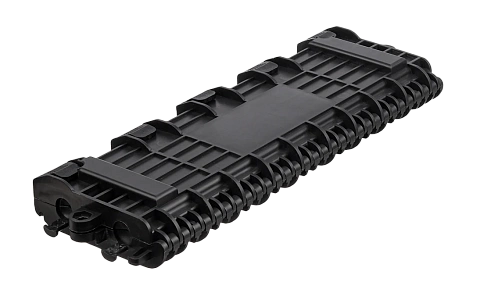

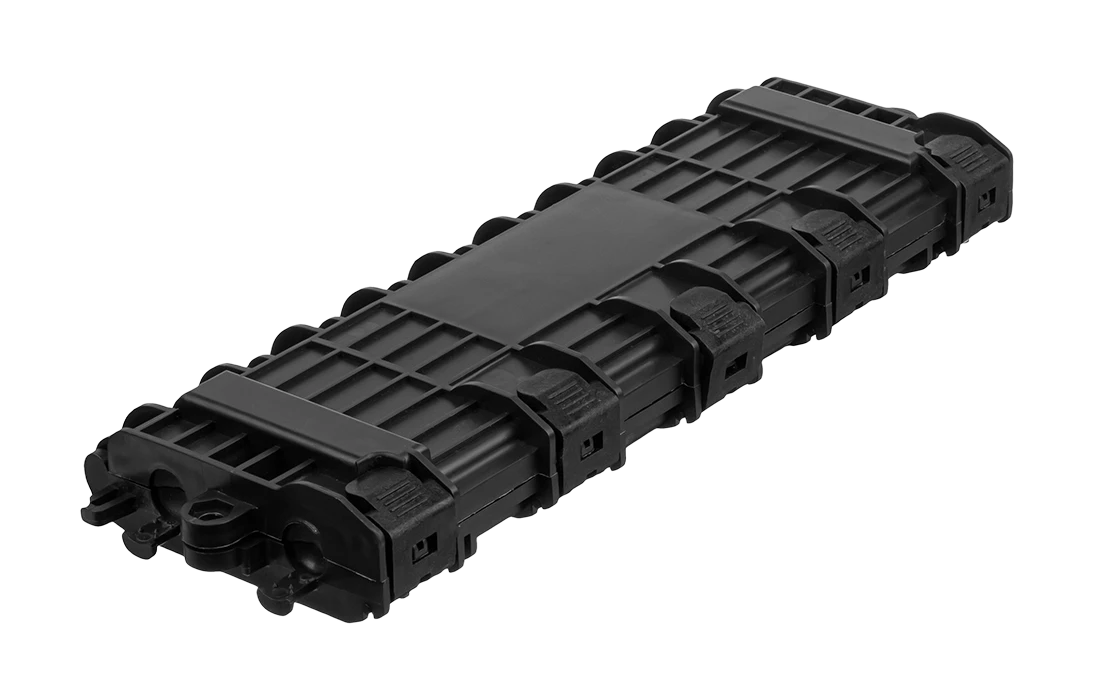

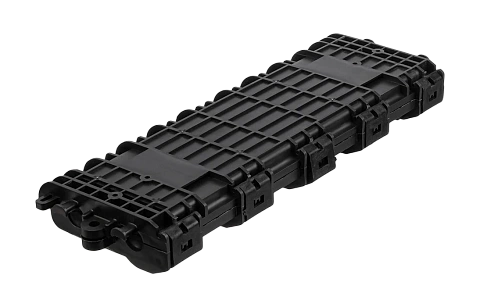

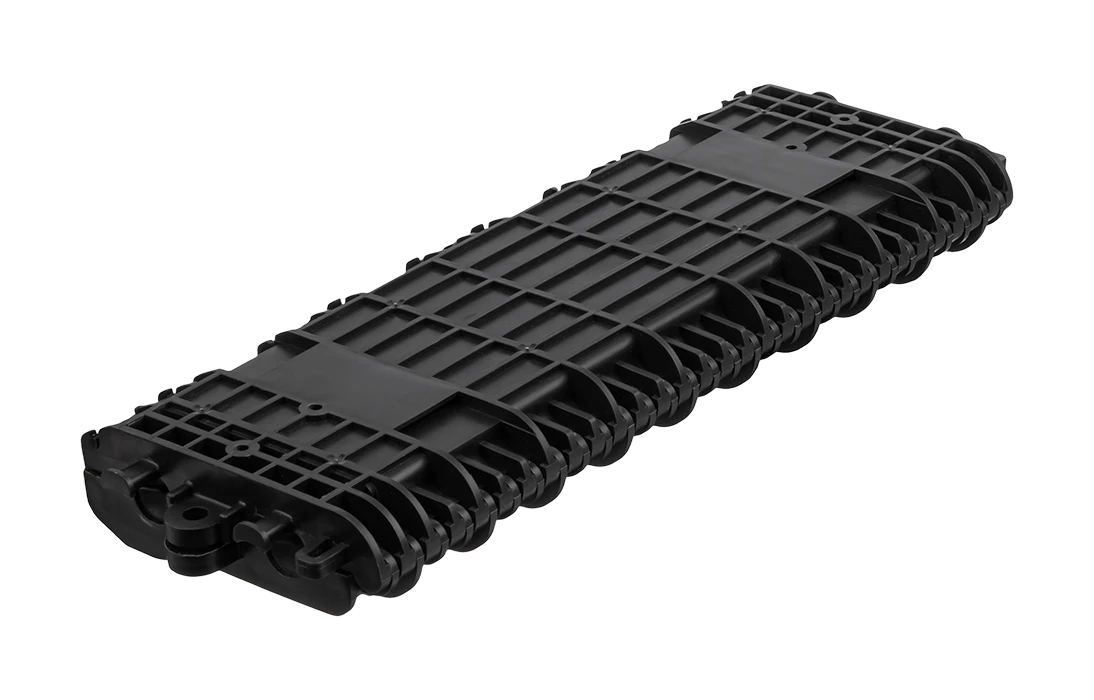

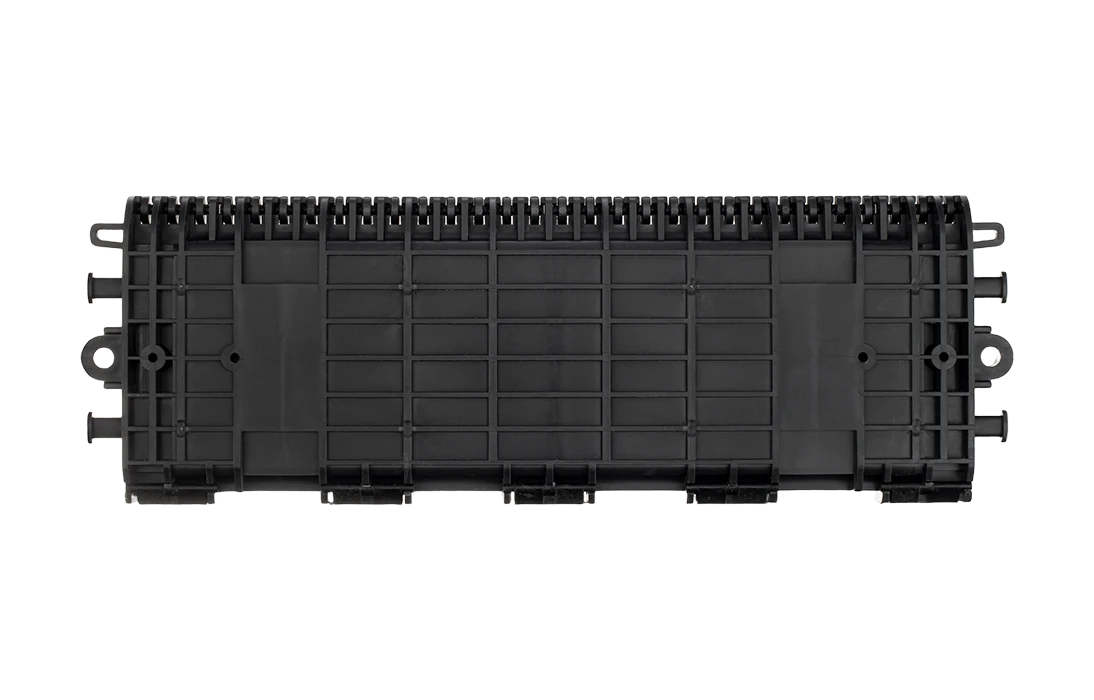

Муфта представляет собой плоский, малогабаритный, пыле-, влагозащищённый контейнер прямоугольной формы.

Муфта МПО-Ш4 пригодна для использования как внутри, так и снаружи помещений, а компактные размеры дают возможность поместить муфту в условиях ограниченного пространства. Корпус муфты устойчив к ультрафиолету, различным атмосферным воздействиям.

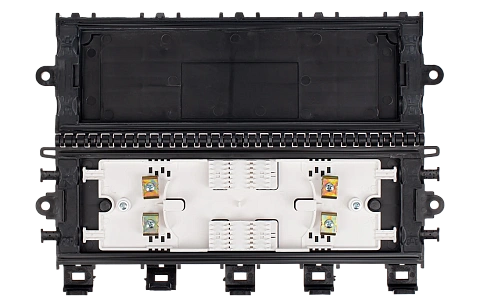

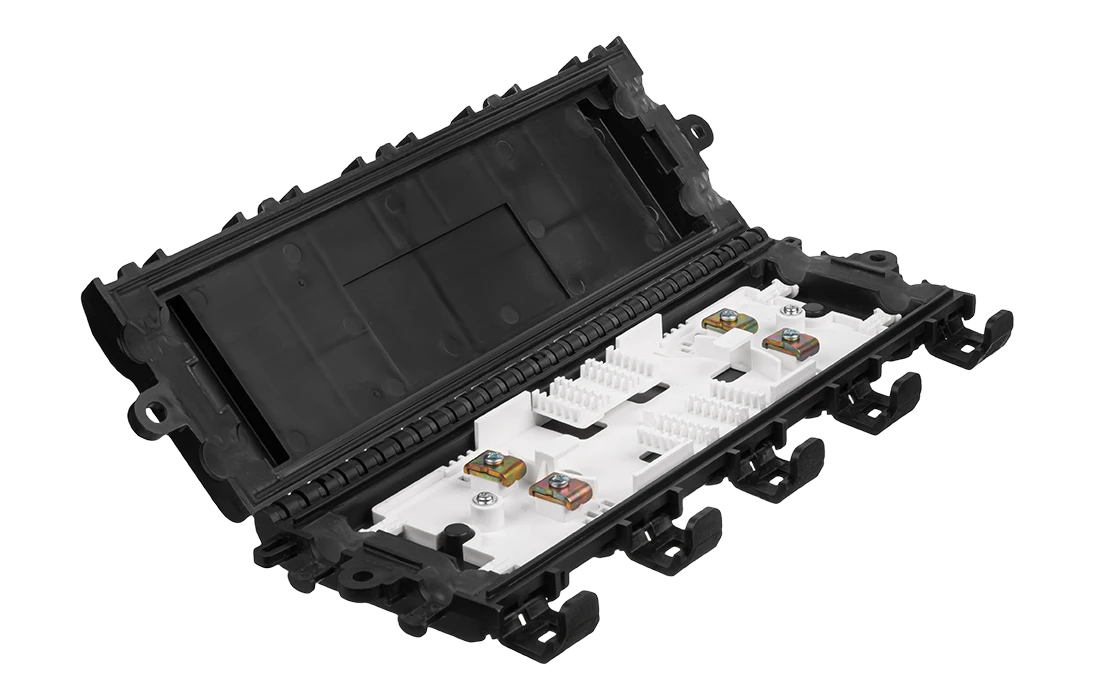

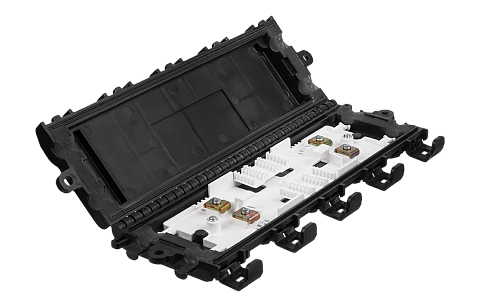

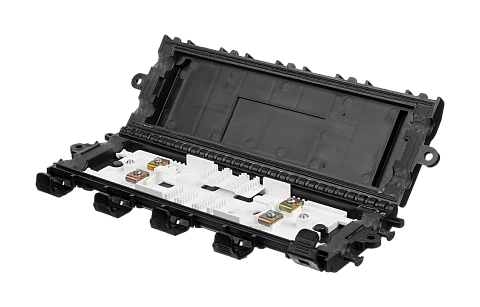

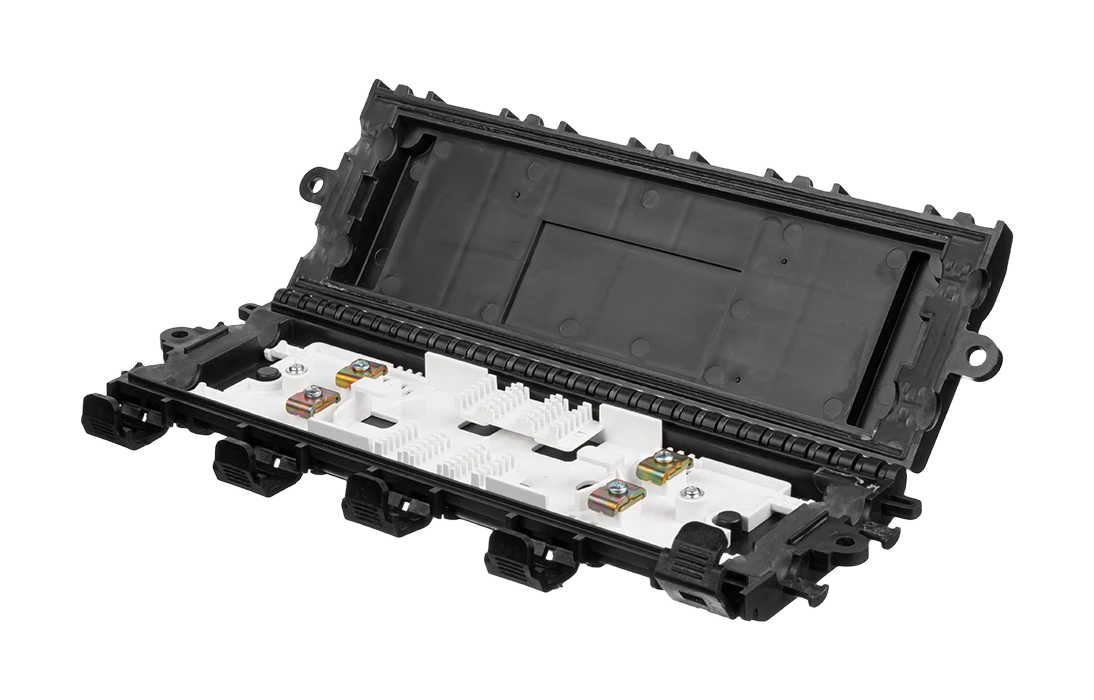

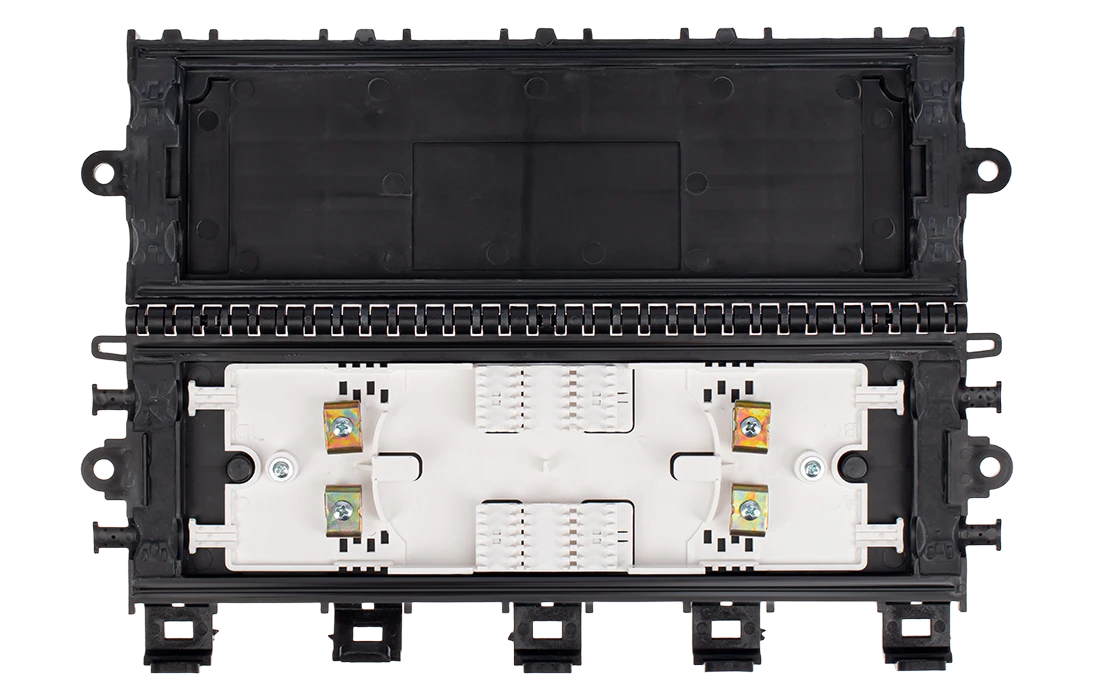

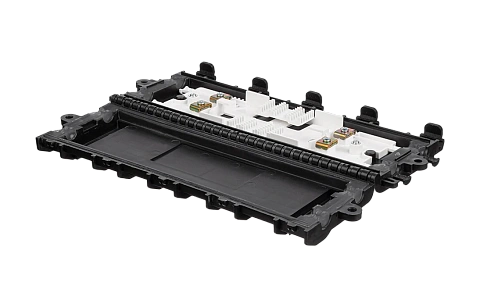

Внутри корпуса установлена монтажная панель (вставка-кассета), на которой расположены крепления для фиксации центральных силовых элементов, два «навесных» ложемента Л12-4525, под которыми предусмотрено пространство для укладки оптических волокон.

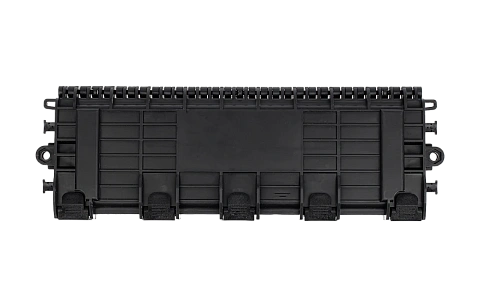

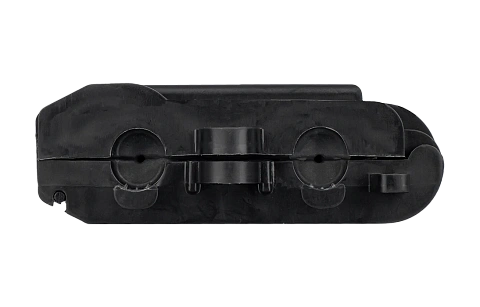

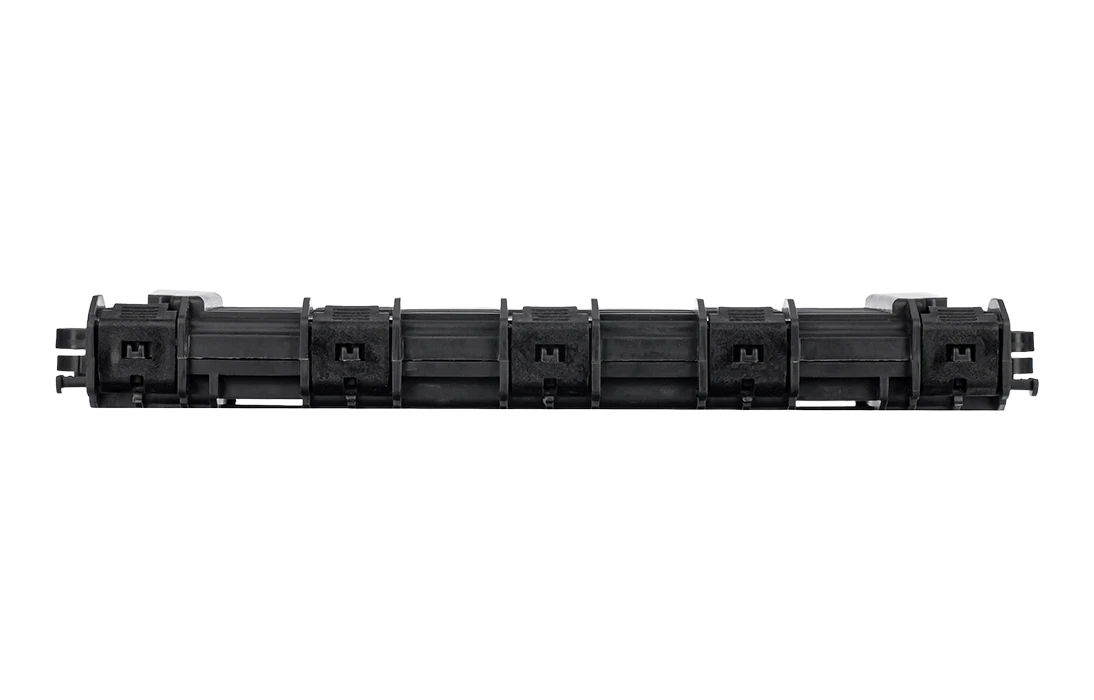

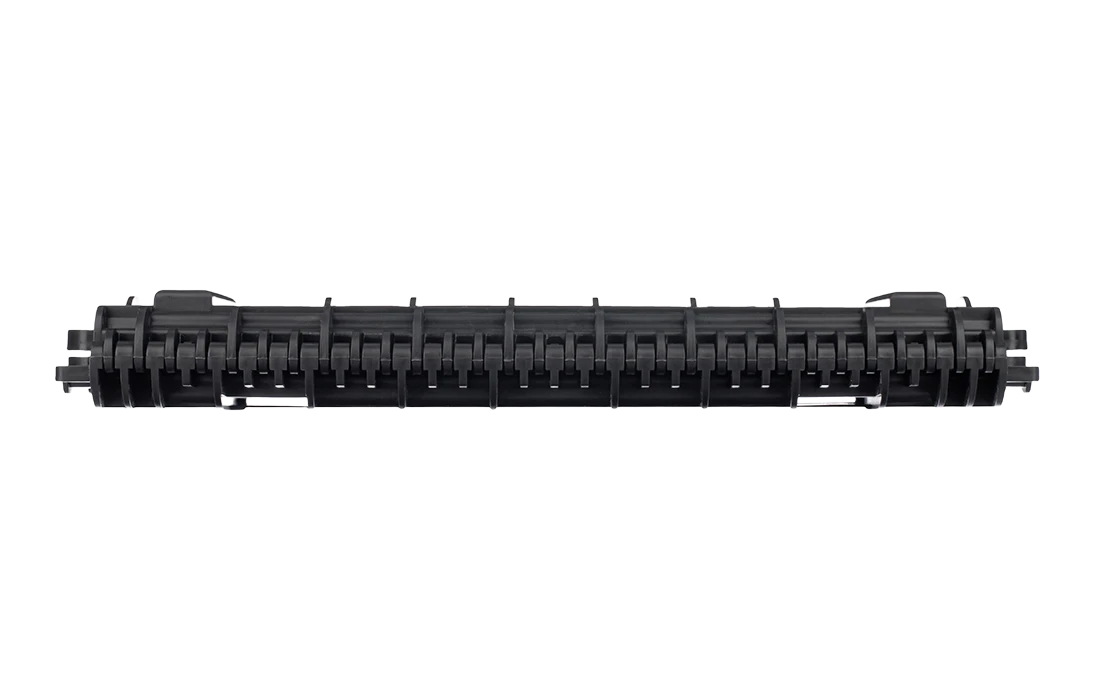

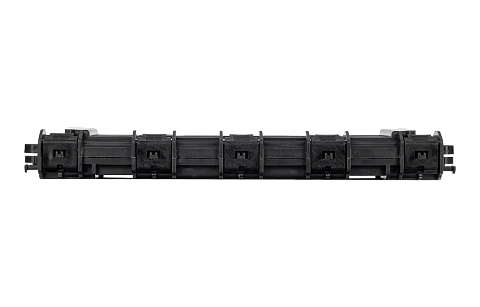

Фиксация и герметизация крышки и корпуса - при помощи сплошной мощной петли с одной стороны и пяти пластиковых защелок с противоположной стороны, а места ввода кабелей и их уплотнений дополнительно соединяются двумя болтами.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гелевый уплотнитель, с помощью которого осуществляются как герметизация корпуса, так и герметизация введенных кабелей.

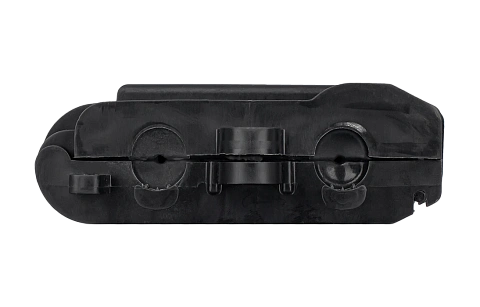

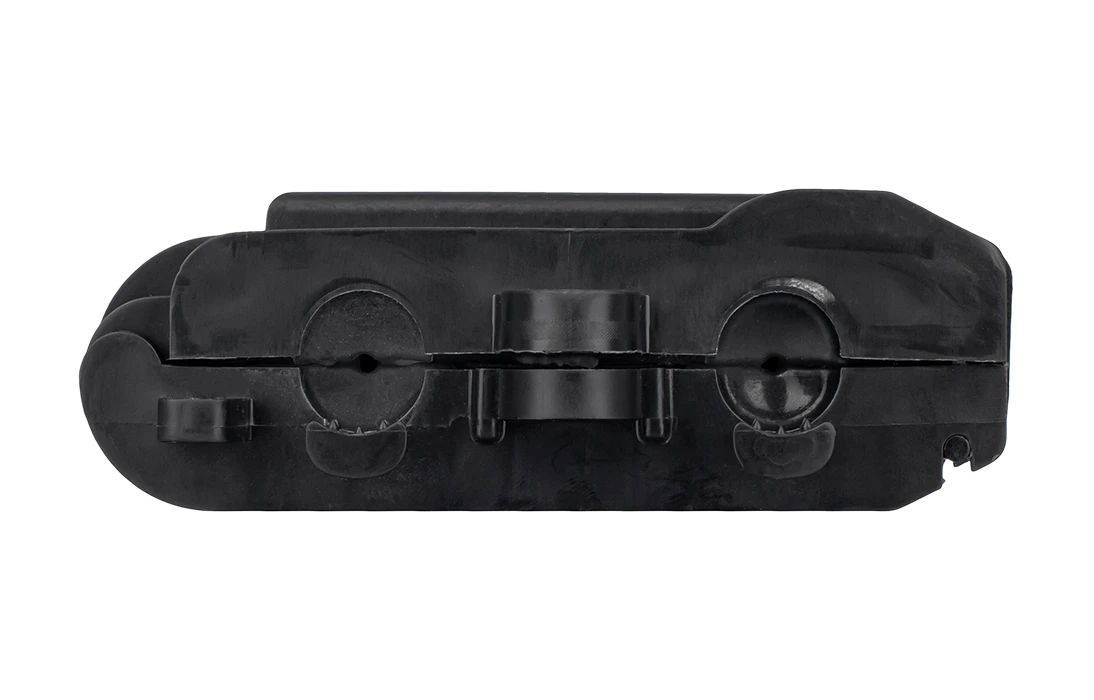

Фиксация вводимых кабелей - пластиковыми стяжками или червячными металлическими хомутами, которые устанавливаются на литые Т - образные выступы с наружной стороны корпуса муфты и на вставке-кассете внутри корпуса.

Конструкция муфты обеспечивает:

  • механическую герметизацию кабелей и корпуса;
  • легкий доступ во время монтажа к сварным соединениям;
  • ввод и крепление до четырех ОК с диаметром наружной оболочки до 13мм;
  • размещение до 24 сростков оптических волокон при помощи ССД КДЗС 4525;
  • крепление корпуса к опоре металлической монтажной лентой.
Основные характеристики
Производитель
ССД
Тип товара
Муфта оптическая
Тип муфты
Муфты подвесные
Серия
МПО-Ш4
Место установки
На опоре
Исполнение
Проходная
Макс. кол-во вводимых кабелей, шт
4
Степень пылевлагозащиты
IP67
Макс. кол-во сварных соединений, шт
24
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Нет
Макс. диаметр вводимого кабеля, мм
14
Сплиттерный модуль
Нет
Разветвитель
Нет
Прочие характеристики
Кол-во сварных соединений
24
Тип ложементов
Л12-4525
Кол-во ложементов
2
Кол-во вводов
4
Диаметр соединяемых кабелей, мм
от 6 до 13
Способ герметизации корпуса и вводов ОК
Механический
Герметизирующий материал
Эластомер
Температура эксплуатации ºС
от -60 до +70
Габаритные размеры:
- длина, мм
334
- ширина, мм
112
- высота, мм
37
Масса, кг
0,5
Комплектация
Корпус с крышкой
1
Вставка - кассета
1
Ложемент Л12-4525
2
Хомут
2
Гильзы КДЗС 4525
20
Комплект маркеров и стяжек
1
Паспорт
1
Упаковка
1
Логистические параметры
Объём, м³
0,003454
Вес, кг
0,5
