Муфта МОГ-Т4-1КБ4845 ССД
С НДС

Цена без НДС:

Розница от 1 шт
1 400,29 ₽
Опт от 15 шт (-3%)
1 358,28 ₽
1 680,35 ₽ / шт
Розничная цена
1 680,35 ₽
Оптовая цена -3% (от 15 шт)
1 629,94 ₽
шт
Минимальный заказ 1 шт
В наличии 449 шт
11 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 4-6 недель
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

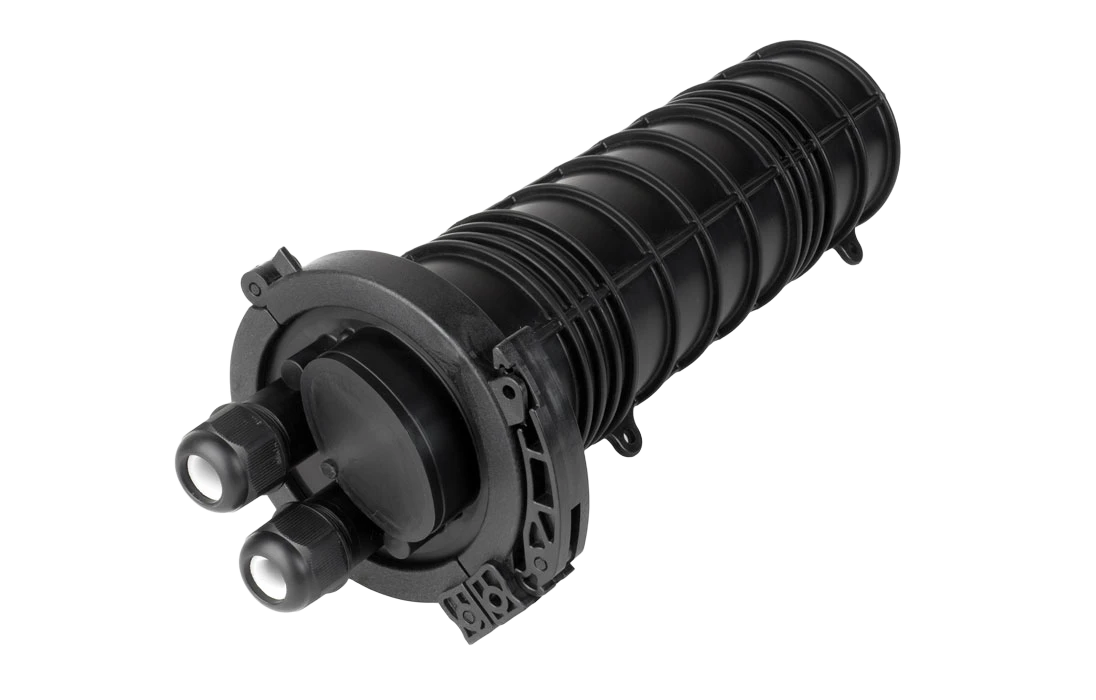

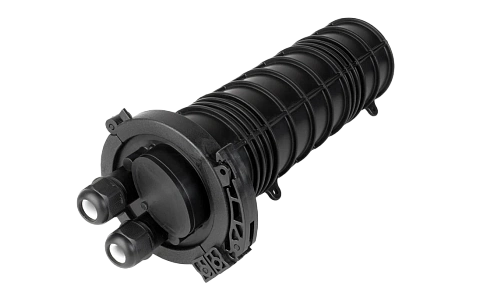

Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

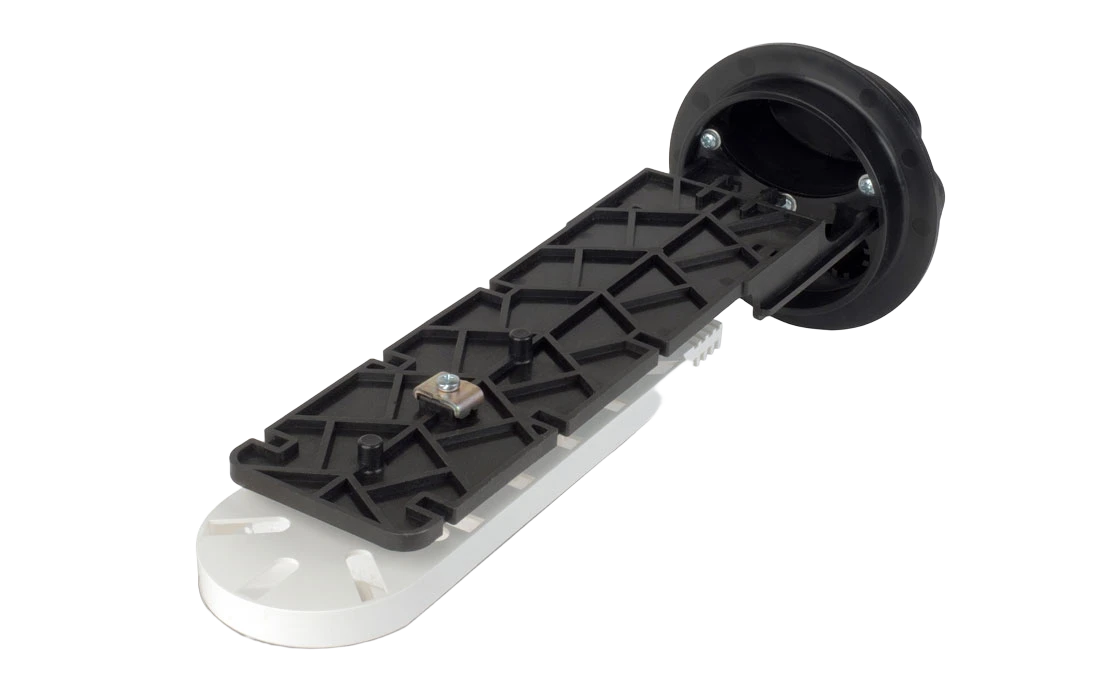

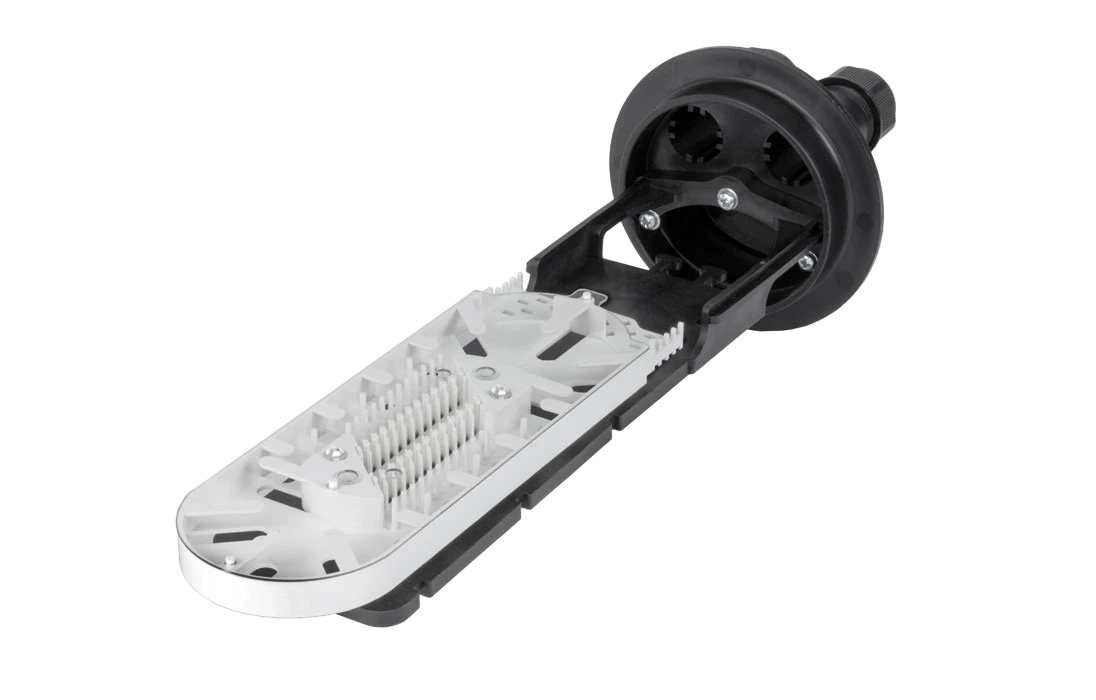

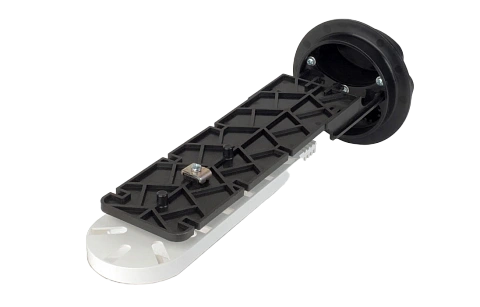

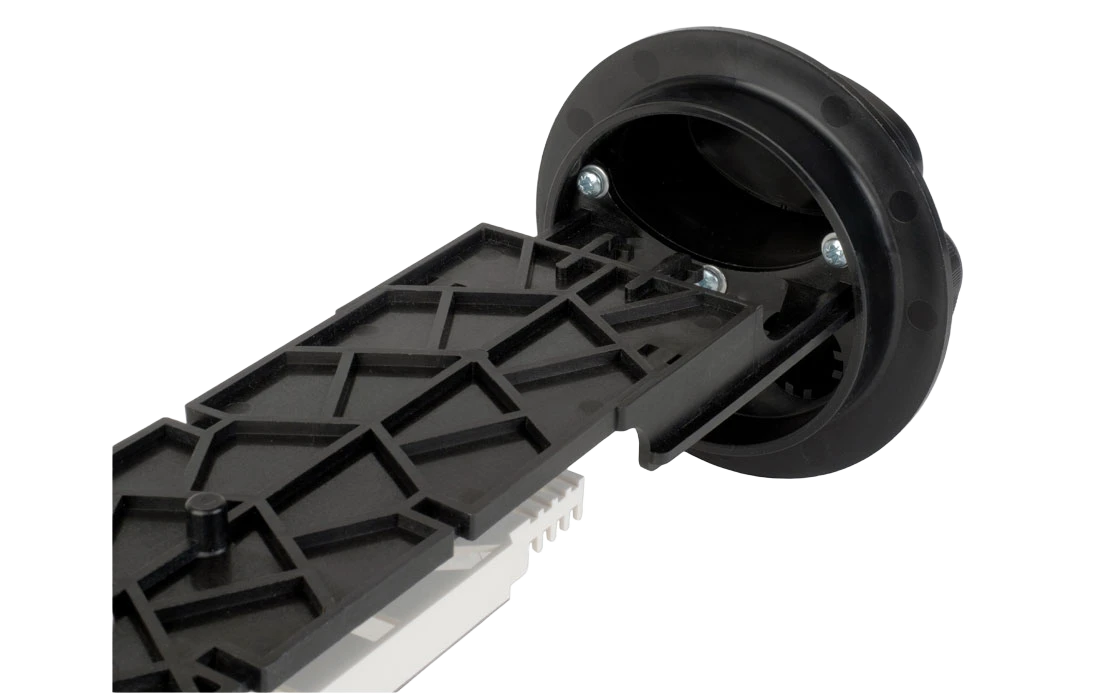

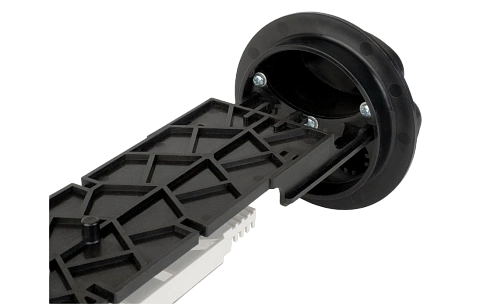

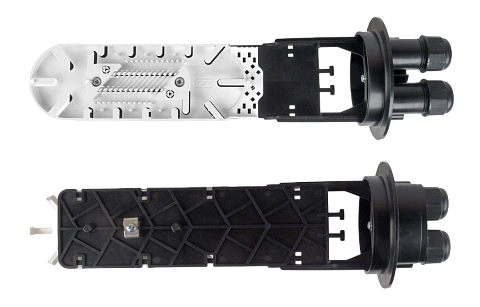

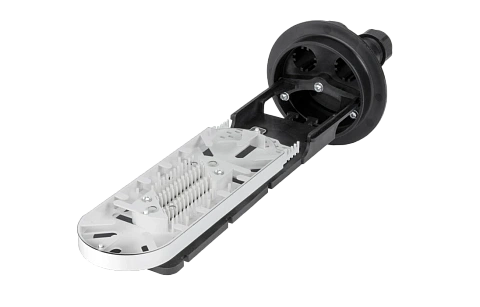

Муфта МОГ-Т-4 имеет такие же габаритные размеры, как и муфта МОГ-Т-3, но отличатся типом оголовника и способом герметизации вводимых кабелей. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различным количеством волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

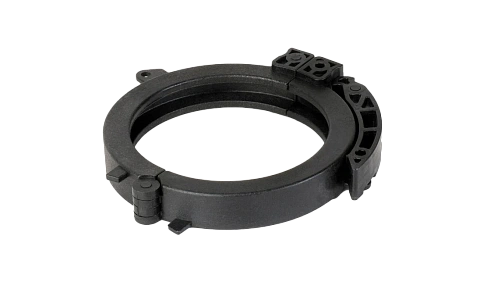

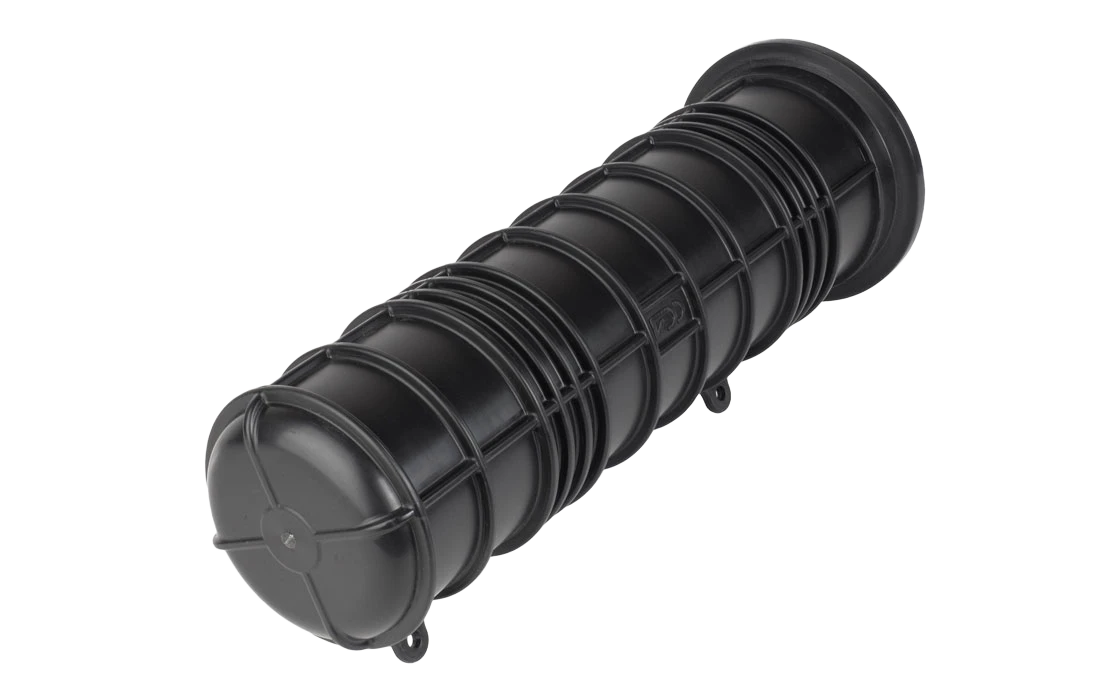

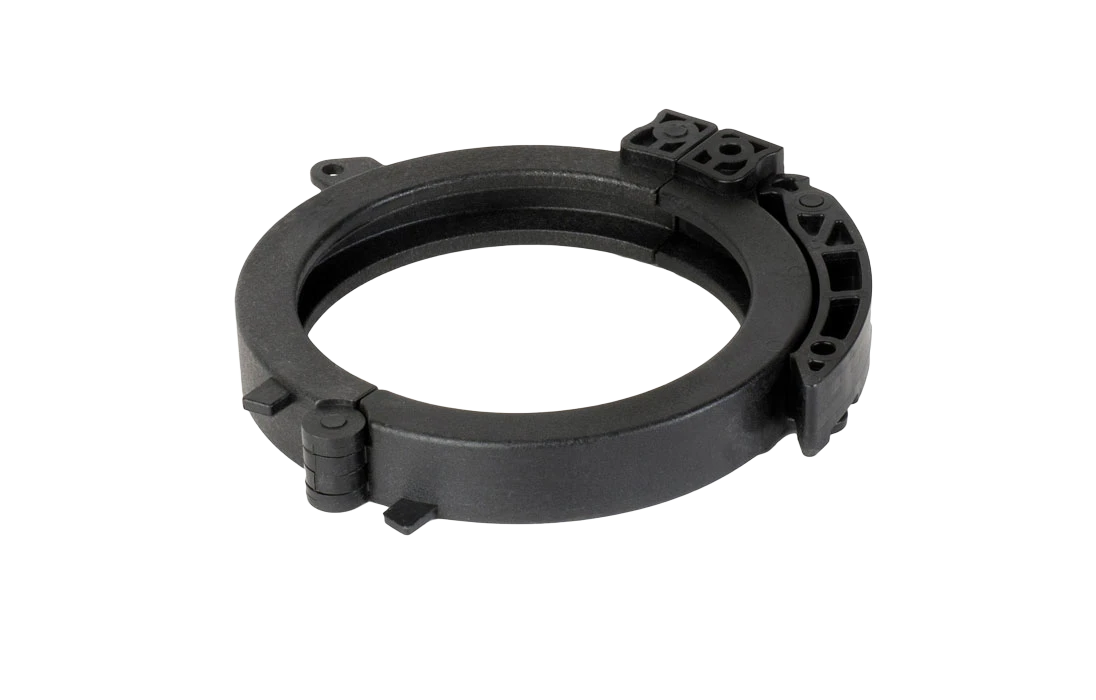

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

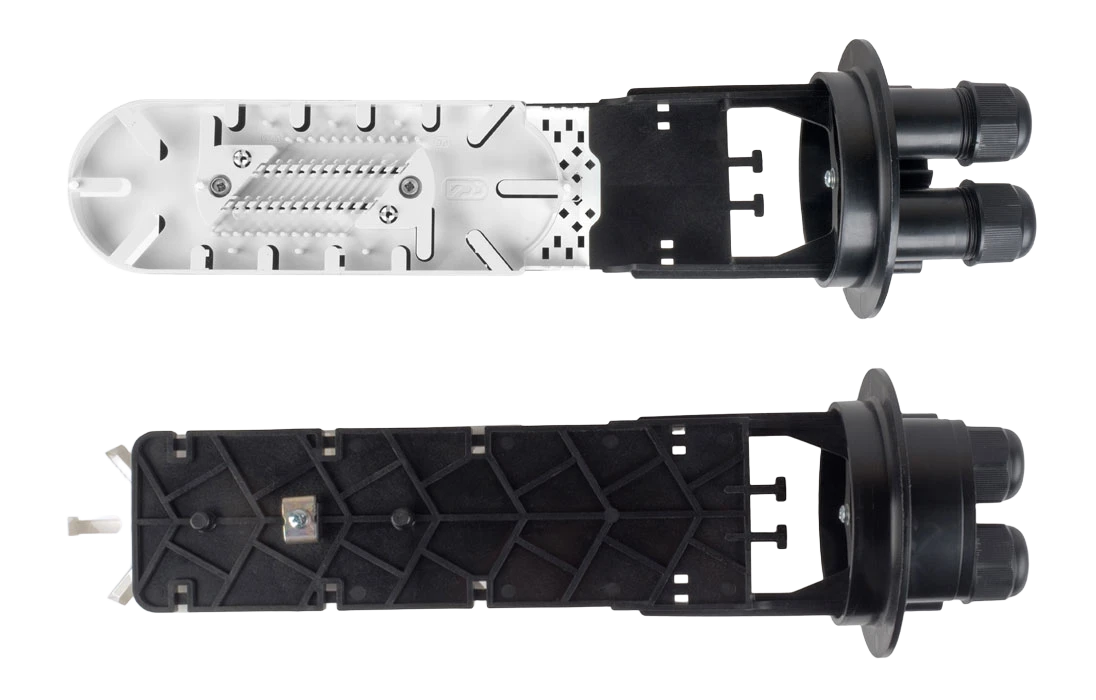

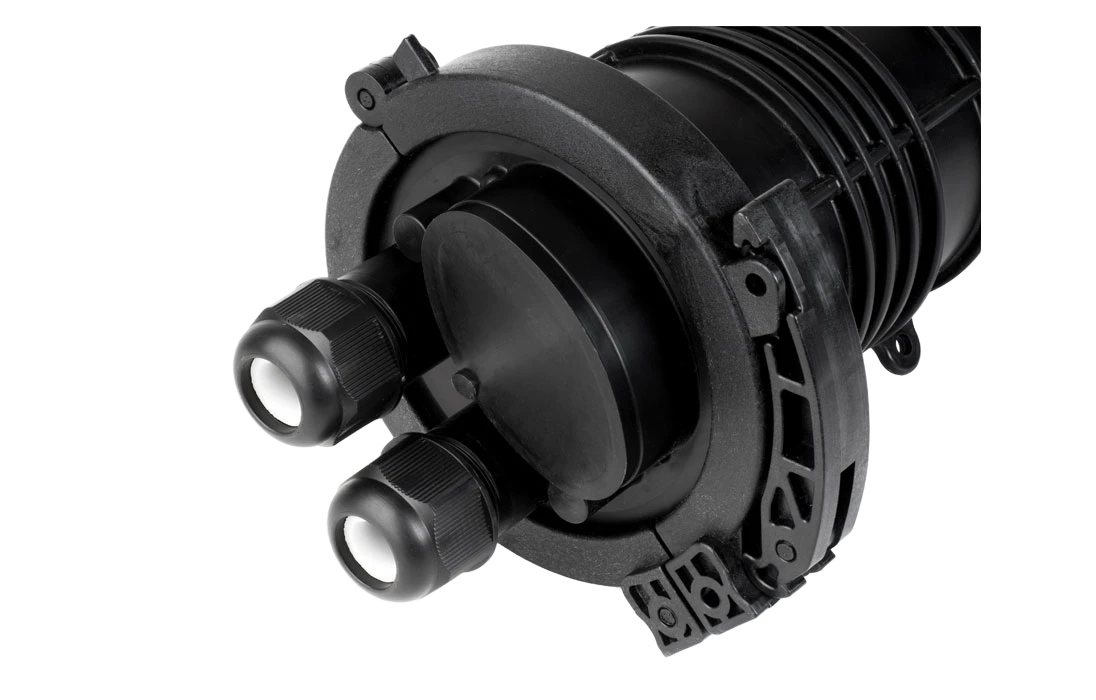

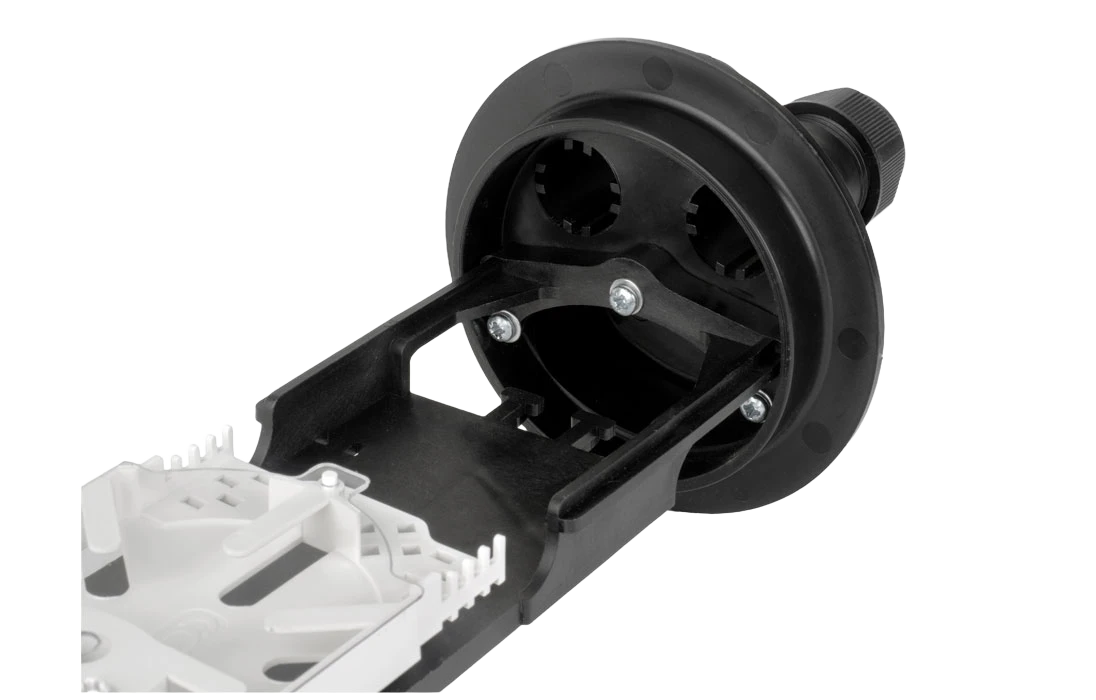

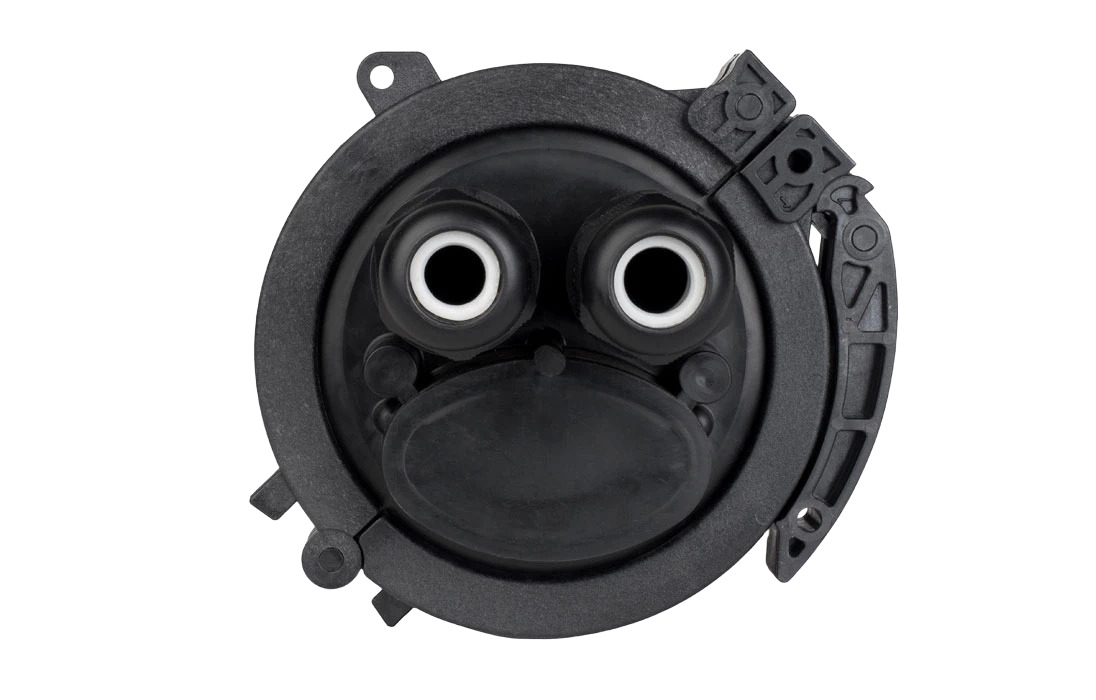

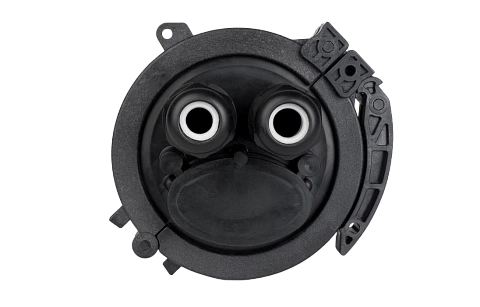

Ввод кабеля, крепление и герметизация осуществляется с помощью резьбовых фитингов, отлитых непосредственно на оголовнике муфты. Муфта имеет два круглых патрубка с фитингами и один овальный, герметизация вводимых кабелей осуществляется также механическим способом. Используя специальные комплекты для ввода в овальный патрубок можно ввести как два отдельных кабеля, так и транзитный. Заглушка овального ввода выламывается при помощи молотка.

Муфта МОГ-Т-4 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.

На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.

Основные характеристики
Место установки
На опоре
Исполнение
Тупиковая
Кол-во вводимых кабелей, шт
2
Максимальное кол-во сварных соединений, шт
96
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
16
Степень пылевлагозащиты
IP67
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты подвесные
Прочие характеристики
Кол-во сварных соединений
96
Тип кассет
КБ48-4525
Макс. кол-во кассет
2
Кол-во вводов:
- круглый фитинговый
2
- овальный
1
Герметизация корпуса
Хомут
Герметизация вводов
Механическая
Температура эксплуатации, ºС
от -60 до +70
Габаритные размеры:
- длина, мм
410
- диаметр, мм
146
Масса, кг
1,4
Комплектация

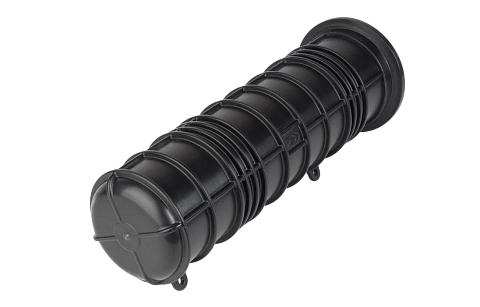

Корпус (оголовник, кожух, хомут)
1
Кассета КБ-4845 с крышкой
1
Гильзы КДЗС 4525
20
Пинцет для укладки КДЗС
1
Кронштейн ЦСЭ
2
Вкладыш уплотнительный 4-10 мм для фитинга
2
Вкладыш уплотнительный 10-16 мм для фитинга
2
Заглушка кабельного ввода
1
Силикагель пакет
1
Комплект маркеров и стяжек
1
Логистические параметры
Объём, м³
0,014739
Вес, кг
1,5
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.84
25 отзывов
5 88%
4 8%
3 4%
2 0%
1 0%
Сортировать
Шабаева Галина
12.11.2020 12:24:50
Комментарий
Добрый день.
Подскажите пожалуйста, для волоконно-оптического кабеля ОСД-2х4А-8кН требуется разветвительная муфта. Можно использовать муфту МОГ-Т-4?
Ответ от ССД
12.11.2020
Добрый день, можно.
Сергей Абдулов
02.10.2018 15:30:58
Комментарий

Добрый день, Мы планируем закупать материал у нас по ТЗ стоят муфты МТОК 96Т1-01-IV - Связьстройдеталь, у Вас на сайте муфт с такой абривиатурой нет, скорее всего его модернизировали - скажите какой у нее аналог? и еще крос КРС-32-FC-1U.


Сергей Абдулов.
Начальник ПТО.

Ответ от ССД

Совершенно верно у вас в проекте устаревшее наименование муфт. В связи с расширением номенклатурной линейки с 2009 года муфты серии МТОК96 получили новые наименования:

МТОК 96-01-IV МТОК-А1/216-1КТ3645-К-77
МТОК 96В1-01-IV МТОК-А1/216-1КТ3645-К-78
МТОК 96В-01-IV МТОК-А1/216-1КТ3645-К-88
МТОК 96Т-01-IV МТОК-Б1/216-1КТ3645-К-44
МТОК 96/192Т-01-IV МТОК-Б1/288-8КТ3645-К-44
МТОК 96Т1-01-IV МТОК-В2/216-1КТ3645-К-44
МТОК 96/192Т1-01-IV МТОК-В2/2288-8КТ3645-К-44
МТОК 96/216-01-IV МТОК-ББ/324-4КТ3645-К
МТОК 96/192Т1-Т-01-IV МТОК-В3/216-1КТ3645-К
МТОК 96/48-01-IV МТОК-К6/108-1КТ3645-К
МТОК 96/48Г-01-IV МТОК-Л6/108-1КТ3645-К
МОГ-У-М-01-IV МОГ-У-33-К4845
МОГт-У-М-01-IV МОГ-Т-3-40-1КБ4845
МОГ-М-01-IV МОГ-С-33-К4845
Евгений
21.09.2018 10:06:46
Комментарий

Добрый день!

Я студент 4 курса СибГУТИ. В дипломе описываю построение сети доступа по технологии gpon. Не могли бы Вы подсказать мне, есть ли муфта для магистрального кабеля такая, чтобы можно было один кабель поэтапно разбить на три отдельных и уже каждый из них заводить в дом?

Муфта будет размещаться в кабельной канализации. По идее, между тремя домами. Такое возможно сделать?

До муфты планируется кабель ДПЛ-П-24У(3х8) 2.7Кн, а от муфты до дома ДПЛ-П-8У(1х8) 2.7Кн.


С уважением, Евгений.

Ответ от ССД

Евгений, для возможности ответвления и неразрезного транзита модулей, Вам необходима муфта с овальным вводом. Например, МОГ-У-24, МОГ-С-24 или МТОК-Г3 подойдет. Муфты МОГ и МТОК рекомендованы для применения в канализации МГТС.

Техническая группа
20.09.2018 10:25:51
Комментарий

Есть вопрос по малогабаритным муфтам для оптики. Используем муфты МТОК Л6 и Л7 - всем хороши. НО! Допустим, нужно завести кабель-монотуб без троса, например ОТЦ.

Возникает проблема с его фиксацией, т.к. под винт нечего прикручивать - центрального элемента нет, троса нет, периферийный стеклопластик бесполезно туда крепить. Сажать чисто на ТУТ - моветон.

Не задумывались ли о внедрении на вводе закручивающегося пластикового прижима или изменение конструкции стоек под крепление силового элемента таким образом, чтобы на него можно было закрутить винтовой металлический хомут?


Техническая группа, г. Климовск.

Ответ от ССД

Добрый день! Крепление кабеля с центральной трубкой только с помощью ТУТ по оболочке при соблюдении рекомендаций по работе с ТУТ позволяет закрепить кабель с усилием до 100 кг. Поэтому применяемые вами кабели вполне можно монтировать в муфтах МТОК-Л и МТОК-Л7. Также можете попробовать поработать с нашими новинками муфтами с механической герметизаций вводимых ВОК- МОГ-Т-4 и МОГ-Т-3-ВКМ. В МОГ-Т-4 кабель крепится и герметизируется с помощью резьбового фитинга и эластичной вставки, а в МОГ-Т-3-ВКМ с применением специального резинового патрубка ВКМ.

Аноним
28.08.2018 14:46:33
Комментарий

Здравствуйте.

У нас в разработке находится проект в интересах ВВ МВД. Закладываем кабели производства Инкаб. Прошу Вас прислать спецификацию (с учетом необходимых комплектующих и монтажных акссесуаров) на тупиковые муфты типа МТОК, в которые заводятся:

Магистральный кабель ДПЛ-Н-12У (1х8) 2.7 кн и локальный кабель ОБР-В-нг(А)-HF 12G.657A2

Прошу прислать в наш адрес КП на бланке на 4 муфты, а также на кабели, указанных типов, по 1 км каждый. В приложении наши реквизиты.


С уважением, ведущий проектировщик

Ответ от ССД

Добрый день!

Прошу уточнить в каком месте планируется разместить муфты, т.к. кабель типа ОБР-В имеют оболочку, на которую лучше не усаживать трубки ТУТ при герметизации кабельных вводов, т.к. ТУТ могут оказать чрезмерное сдавливание.

Для кабелей такого типа рекомендуем использовать муфты с механической герметизацией вводов, например МОГ-Т-4 совместно с дополнительным комплектом соединения металлических элементов брони кабеля и вывода заземляющего проводника. При размещении соединения внутри здания, Вашу задачу можно решить используя кроссовые шкафы типа ШКОН-У или ШКОН-КПВ.
