Предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.
Герметизация вводов ОК осуществляется с помощью термоусаживаемых трубок, а выводы дроп-кабелей герметизируются специальными эластичными пробками.
Конструкция муфты обеспечивает:
- ввод и крепление четырёх диэлектрических ОК с диаметром наружной оболочки до 20 мм, или ввод транзитного кабеля через овальный патрубок и ответвления двух одиночных кабелей через цилиндрические патрубки;
- ввод и крепление 8 абонентских дроп-кабелей (плоских 2х4мм или круглых до 5мм);
- размещение до 72 сростков оптических волокон (КДЗС 4525);
- установку одного или двух разветвителей оптических планарных в мини-корпусе;
- установку до 10-х розеток (адаптеров) оптических типа SC.

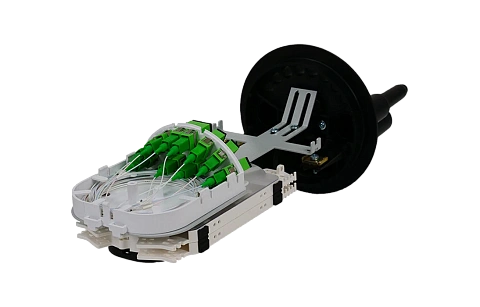

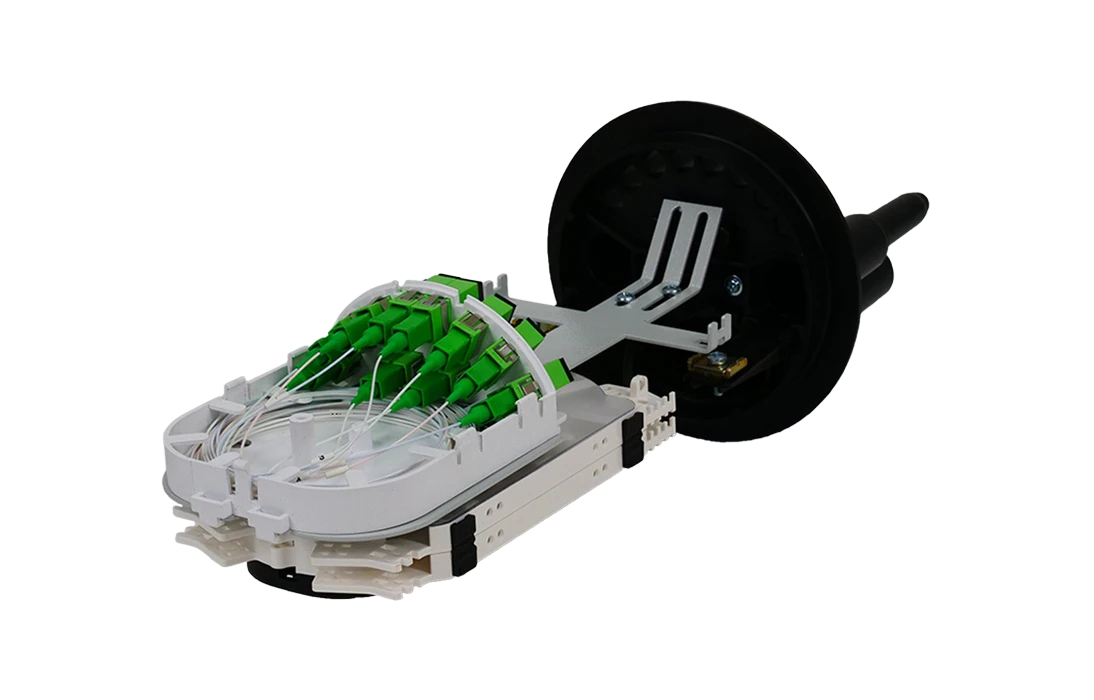

В муфте установлен специальный сплиттерный модуль СМ4, в который в зависимости от комплектации могут быть установлены 10 адаптеров SC-типа и один PLC разветвитель 1х8 или два PLC разветвителя 1х4 оконцованных разъёмами SC типа.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
Кронштейн в состав муфты не входит и приобретается отдельно.
