Предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

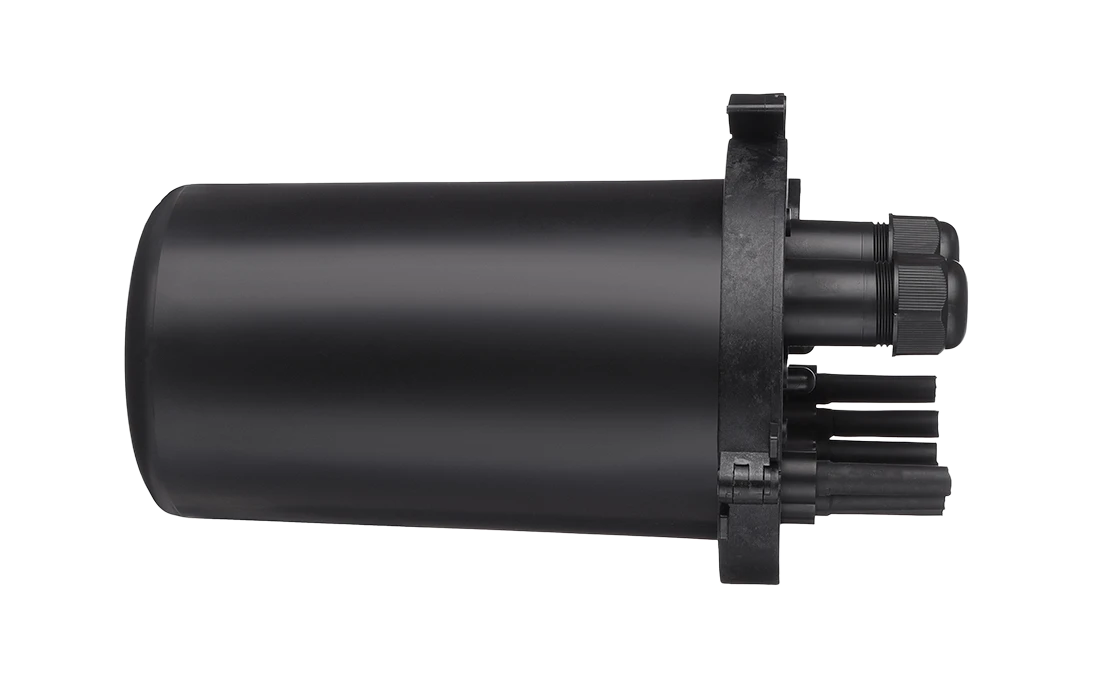

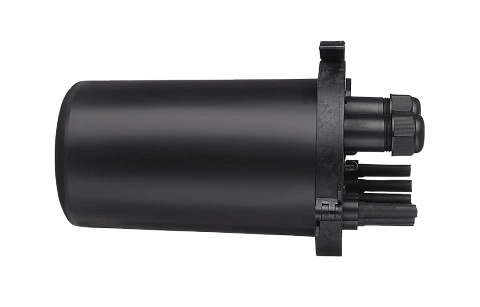

Муфта выполнена из качественной пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником.
Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком, который сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

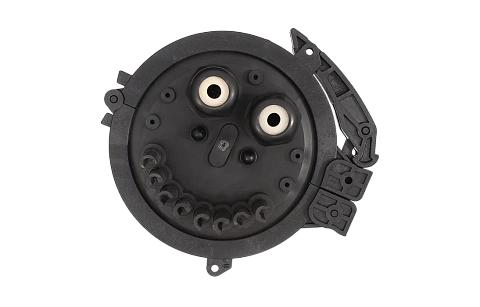

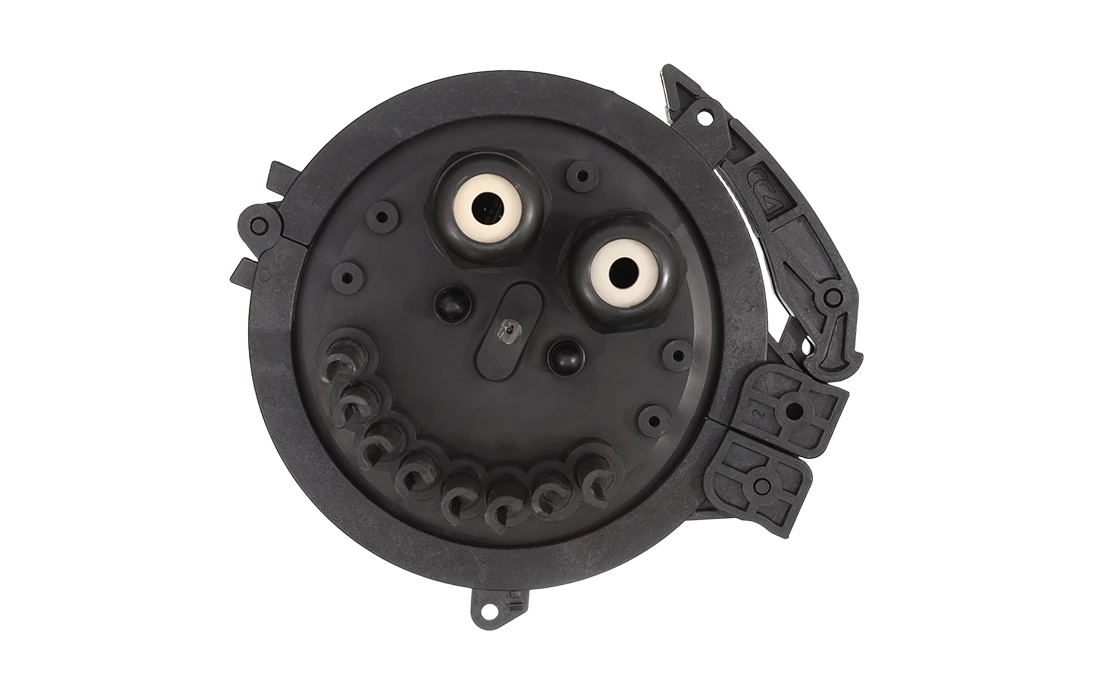

Герметизация вводов ОК осуществляется с применением резьбовых фитингов, а выводы дроп-кабелей герметизируются специальными эластичными пробками. В комплект поставки входят пробки для плоского кабеля, для круглого - приобретаются отдельно.

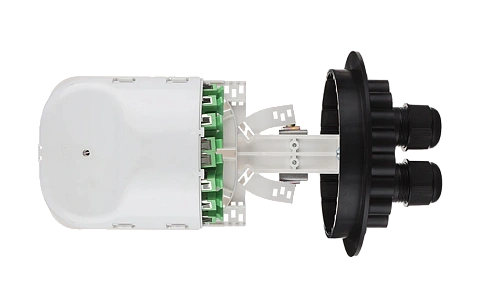

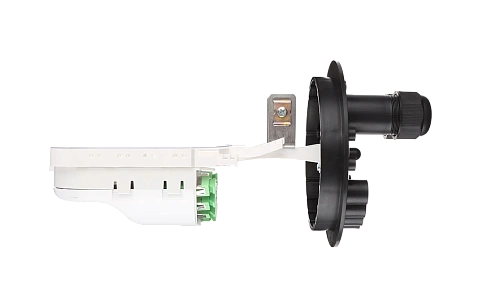

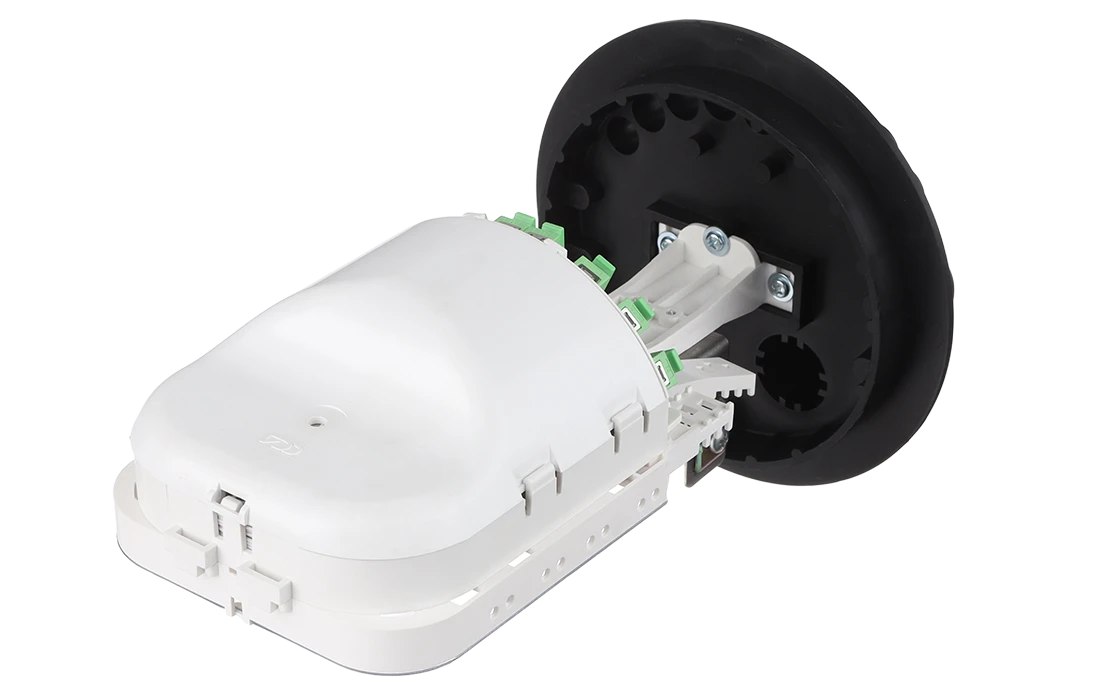

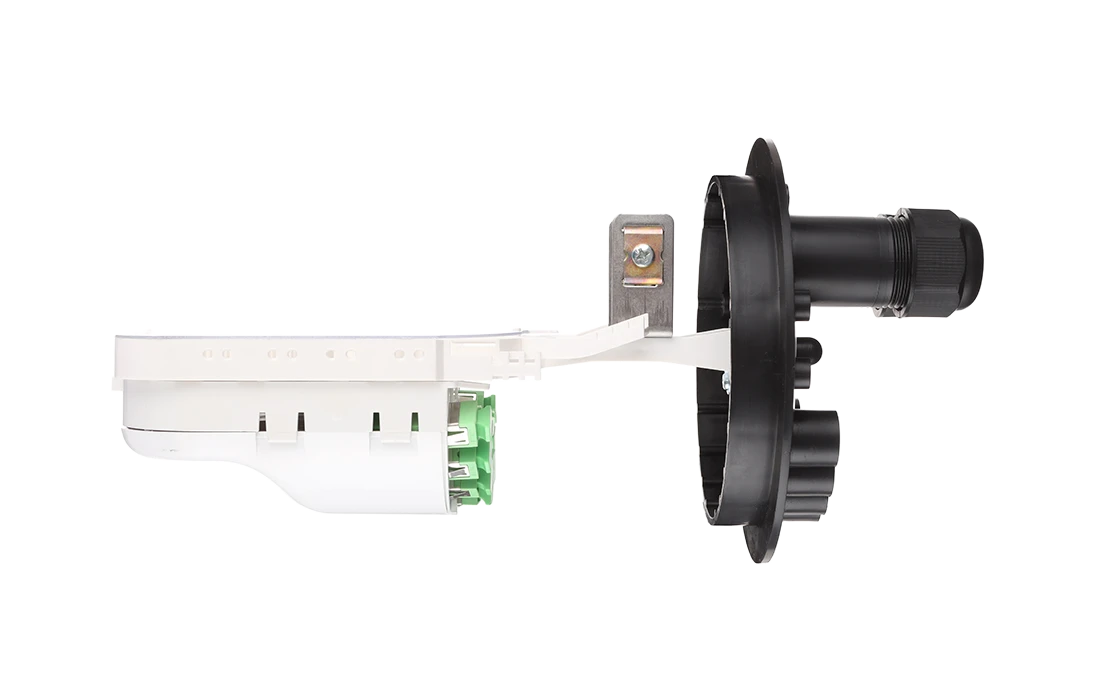

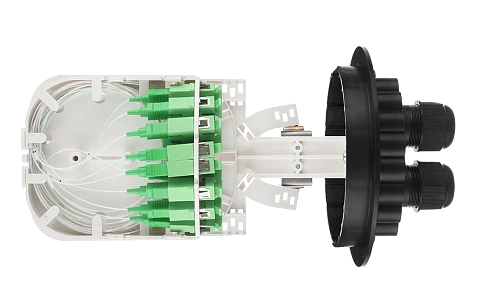

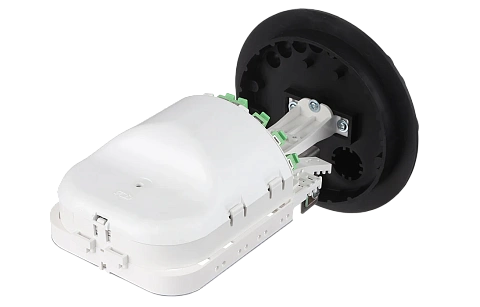

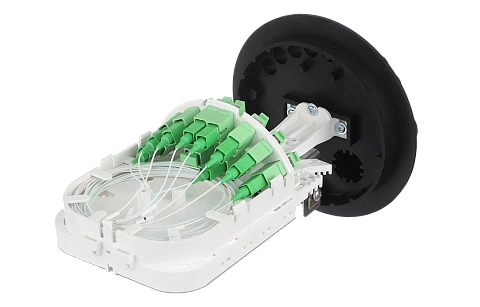

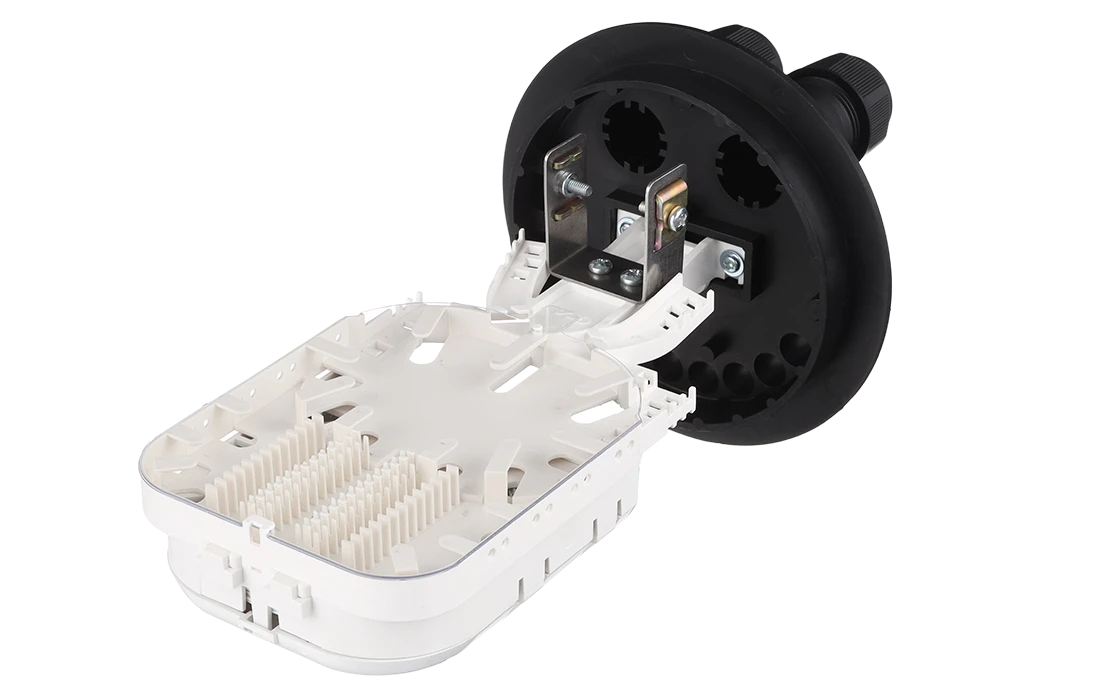

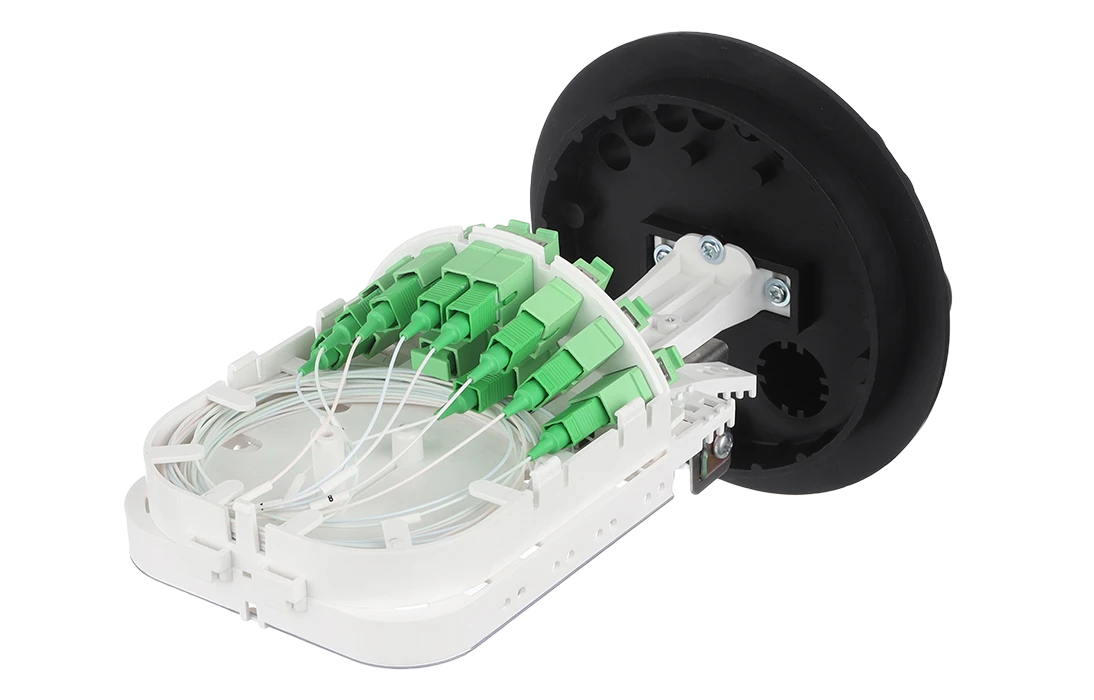

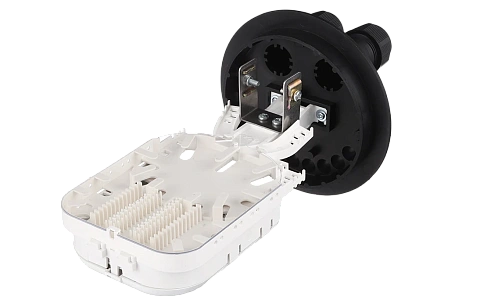

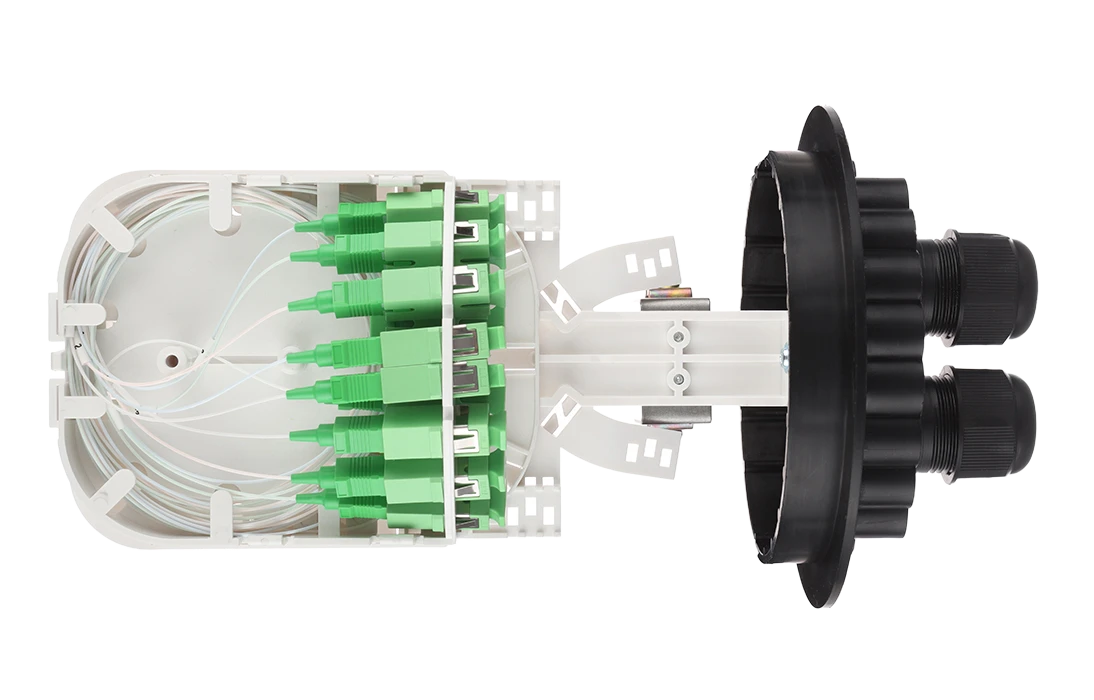

В обновлённой конструкции муфты установлен внутренний лоток-кассета с литым ложементом для 48 сварных соединений, а так же специальный сплиттерный модуль СМ4, в который, в данной комплектации уже установлены 10 адаптеров SC-типа и один PLC разветвитель 1х8.
Модульный сплиттер СМ4 - съемный, при необходимости легко снимается и устанавливается, в случаях неисправности нужно заменить только модуль, а не муфту целиком.
Конструкция муфты обеспечивает:
- ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
- ввод и крепление 8 абонентских дроп-кабелей;
- размещение до 48 сростков оптических волокон (КДЗС 4525);
- установку до 2-х разветвителей оптических планарных;
- установку до 10 розеток (адаптеров) оптических типа SC в сплиттерном модуле СМ4.
Для установки муфты на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Кронштейн в состав муфты не входит и приобретается отдельно.
