Муфта-кросс МКО-П3/С09-1PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД
МКО
муфта-кросс оптическая
П3
тип корпуса муфты
С09
название муфты - установка разветвителей с выводами 0,9 мм
4/4SC
кол-во посадочных мест под разветвители, макс. число выходов разветвителя (SC)
1PLC4-SC/APC
кол-во и коэф. деления разветвителя, тип и полировка коннекторов
20SC
кол-во и тип отверстий под адаптеры
20SC/APC
кол-во и тип установленных адаптеров
4SC/APC
кол-во, тип и полировка пигтейлов в комплекте
С НДС

Цена без НДС:

Розница от 1 шт
4 426,02 ₽
Опт от 1 шт (-50%)
2 213,01 ₽
2 655,61 ₽ / шт
Ваша скидка

Применены следующие скидки:

Скидка оптовая -50%

Подробнее ознакомиться с тем как рассчитываются скидки, а также Правилами Программы Лояльности, Вы можете по данной ссылке.

Розничная цена
5 311,22 ₽
Оптовая цена -50% (от 1 шт)
2 655,61 ₽
шт
Минимальный заказ 1 шт
В наличии 0 шт
4 шт
Срок поставки
1-2 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

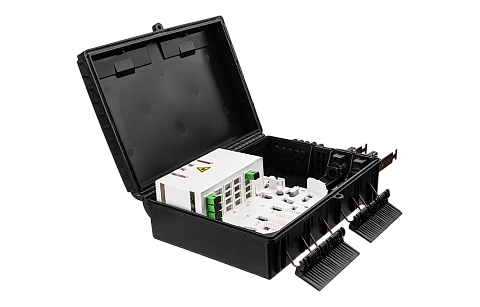

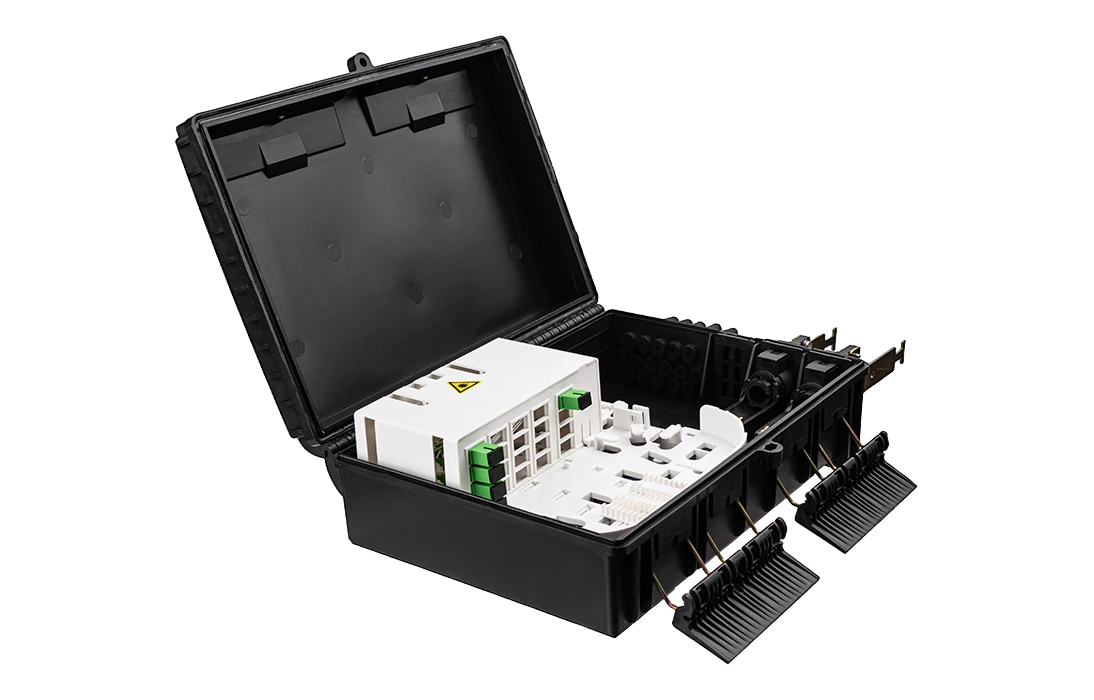

Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

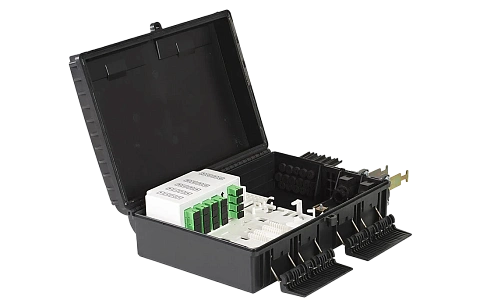

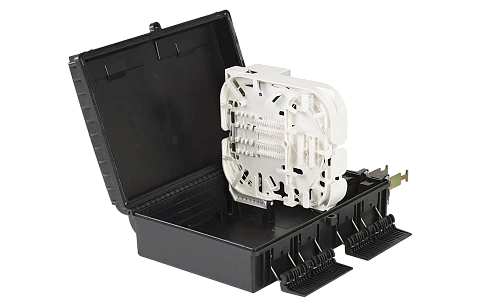

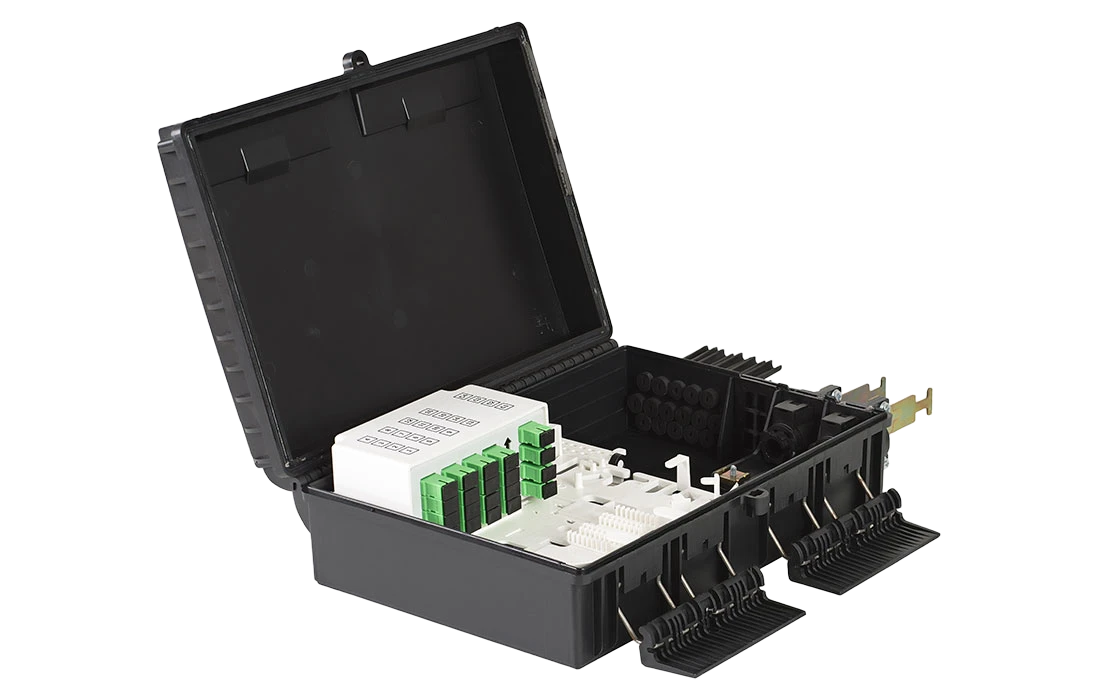

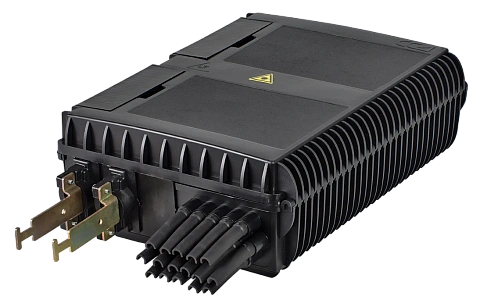

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

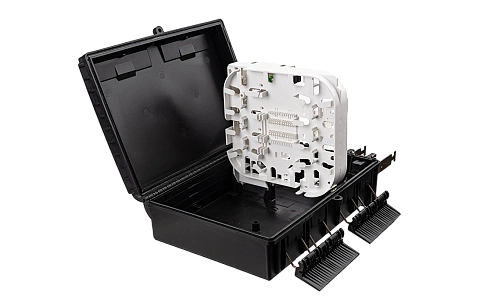

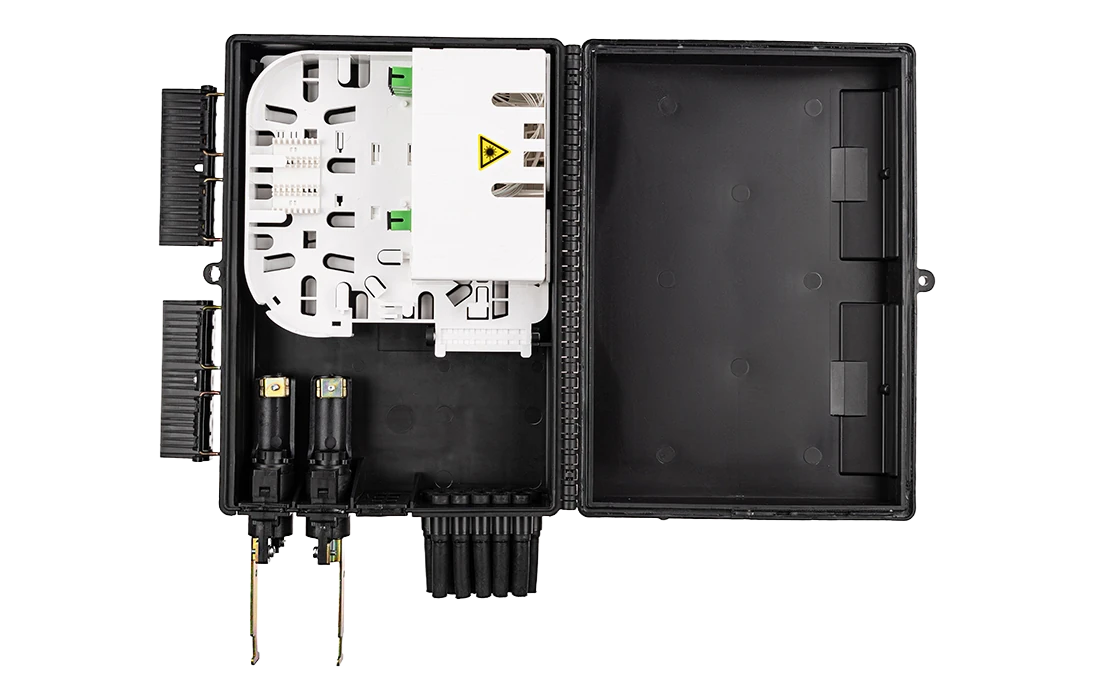

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

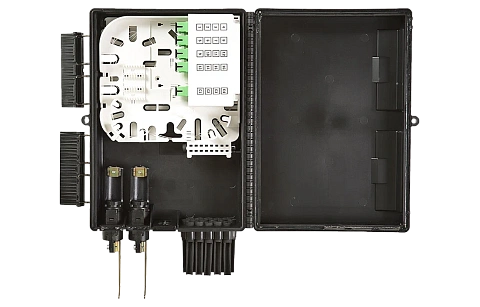

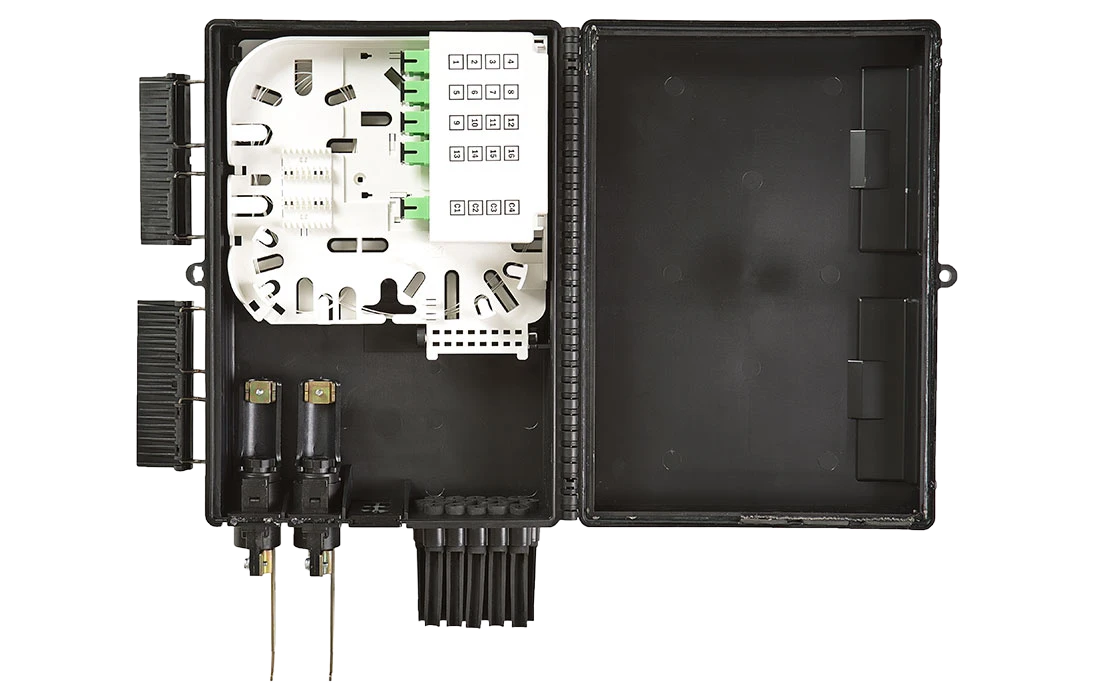

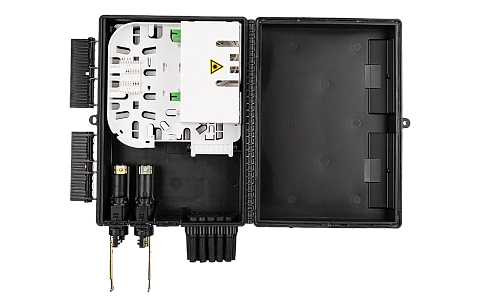

Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.

Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.

Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.

Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.

ШОС герметизируются в разрезных эластичных пробках.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;

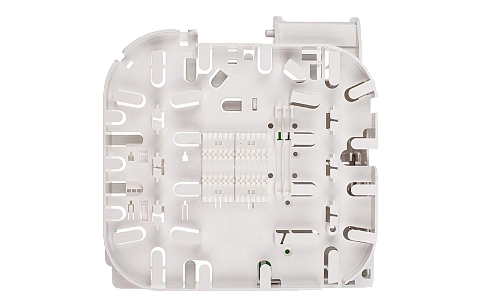

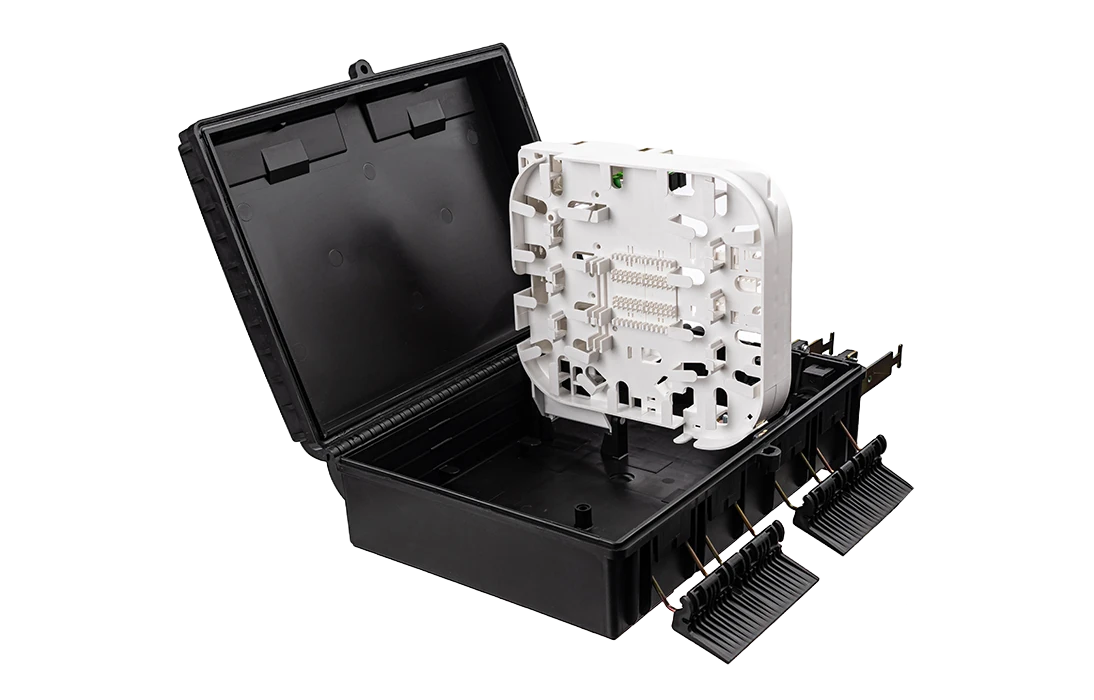

• размещение до 24 сростков оптических волокон (КДЗС 4525);

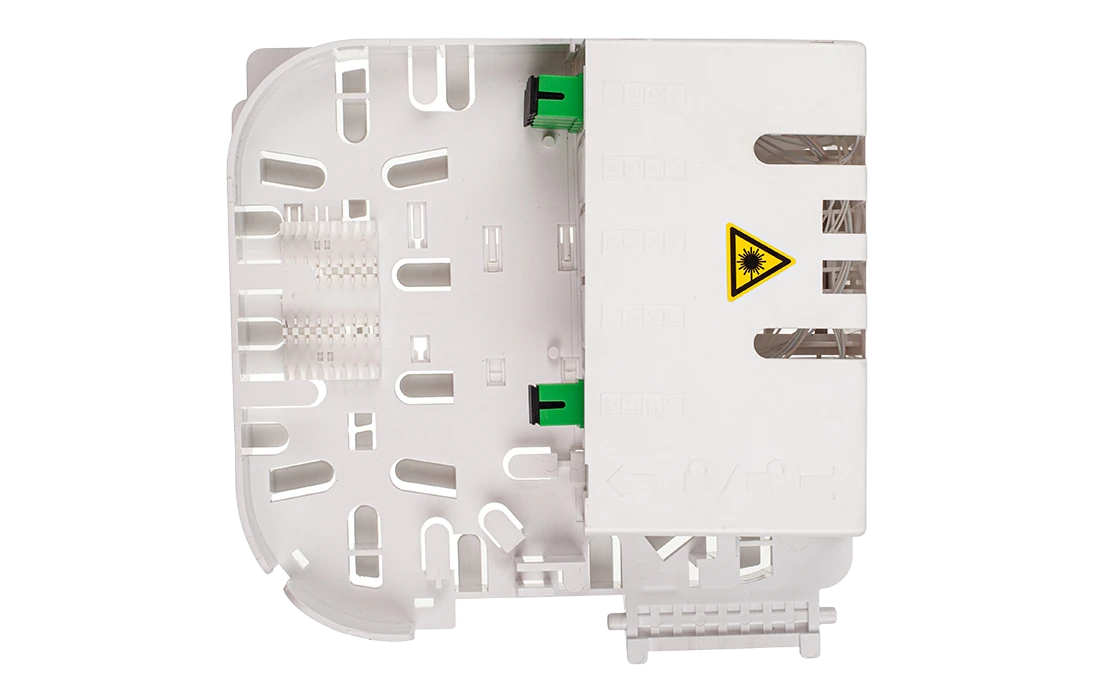

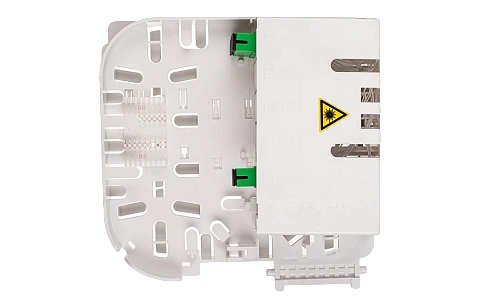

• установку четырех разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;

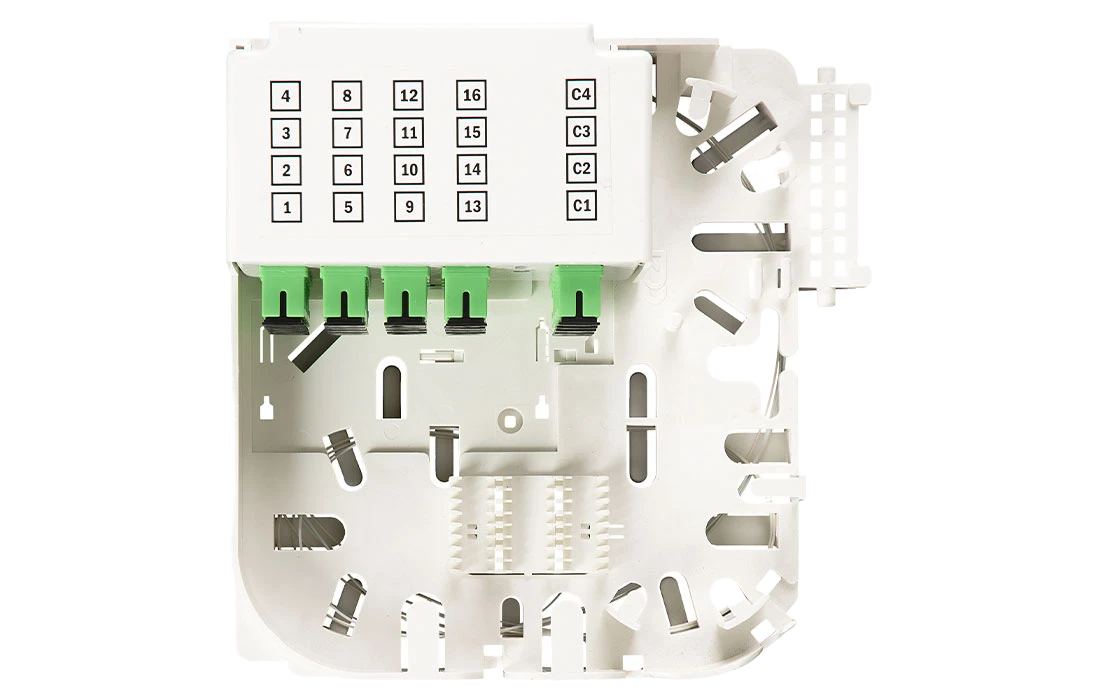

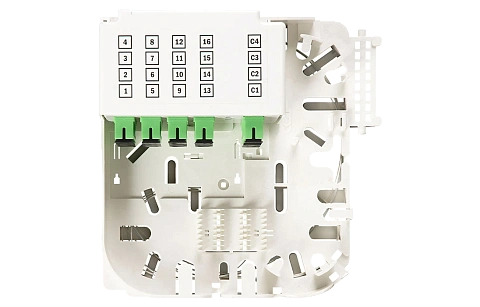

• установку до 20-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.

Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».

Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.

Основные характеристики
Место установки
На опоре
Исполнение
Абонентская
Кол-во вводимых кабелей, шт
3
Максимальное кол-во сварных соединений, шт
48
Кол-во выводимых абонентских дроп-кабелей, шт
16
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
16
Степень пылевлагозащиты
IP66
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
1х4
Тип муфты
Муфты кроссы
Прочие характеристики
Макс. кол-во сплиттеров
4
Тип корпуса сплиттеров
Мини
Макс. кол-во сварных соединений
24
Кол-во адаптеров SC:
- для входов сплиттеров
4
- выходы сплиттеров
16
Кол-во вводов:
- до 16 мм/транзит
3/1
- до 3,5 мм
16
Герметизация корпуса
Эластомер
Герметизация вводов
Эластомер
Защищенность
IP65
Температура эксплуатации, ºС
от -40 до +65
Габаритные размеры:
- длина, мм
330
- ширина, мм
245
- высота, мм
108
Масса, кг
1,9

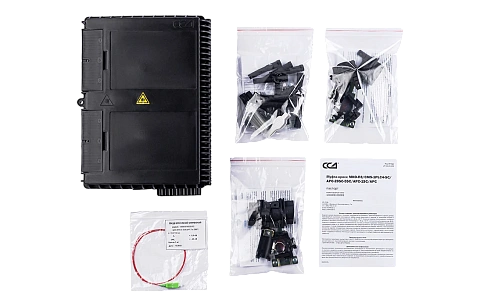

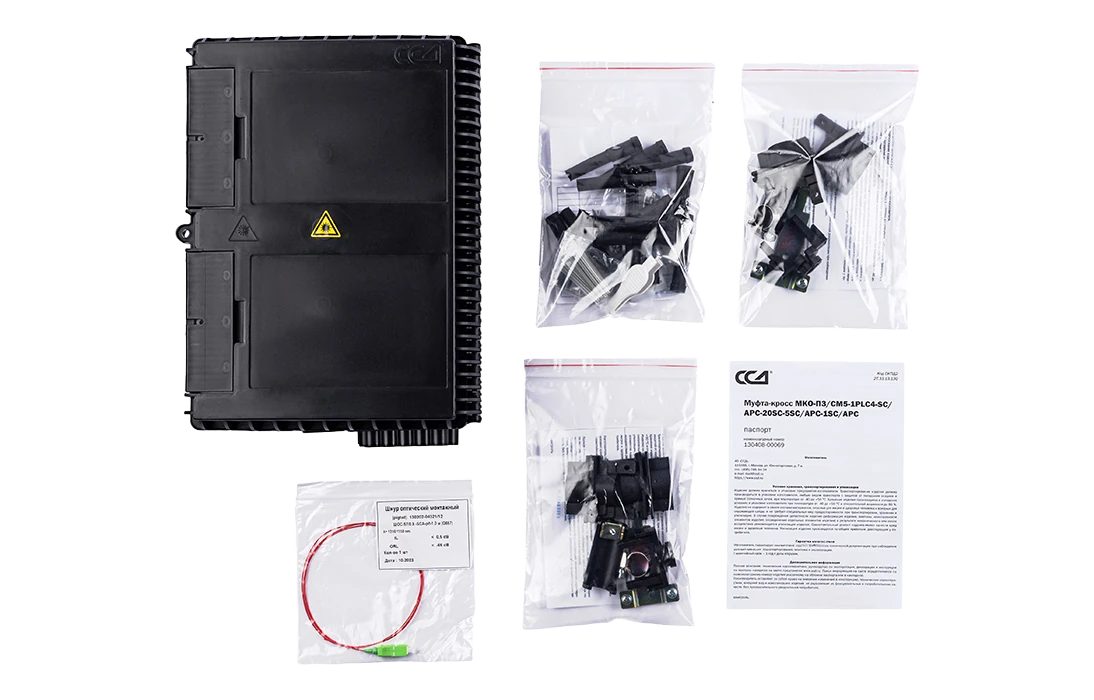

Комплектация
Корпус
1
Узел ввода ОК 6…12 мм
2
Заглушка кабельного ввода
1
Уплотнительная вставка для дроп-кабеля с заглушкой
16

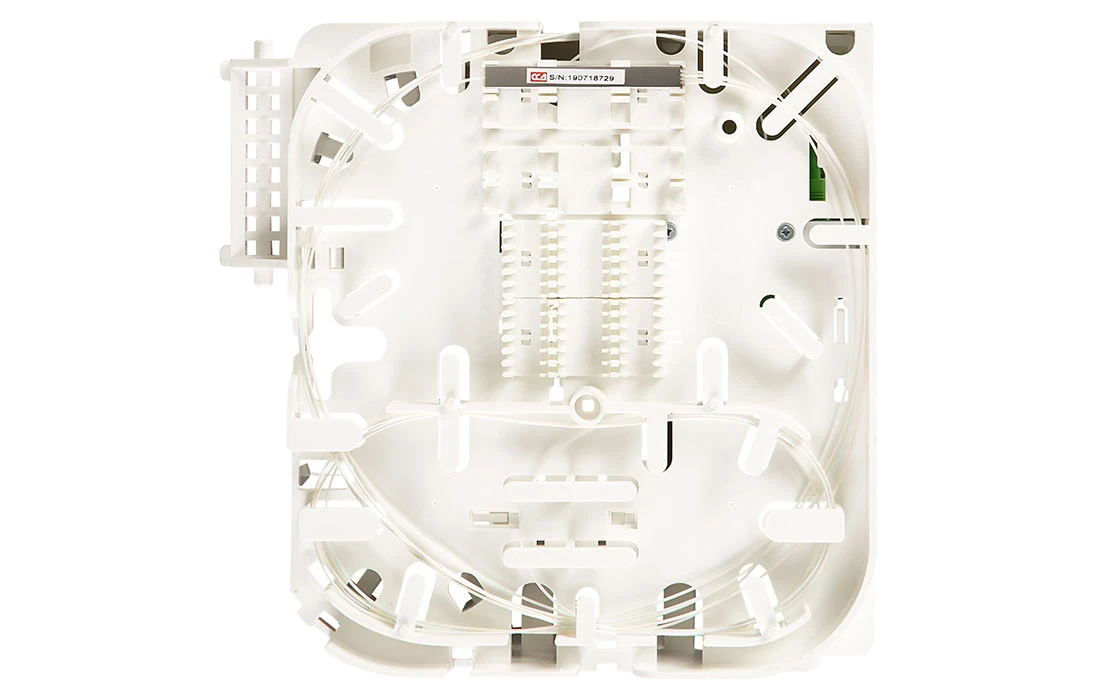

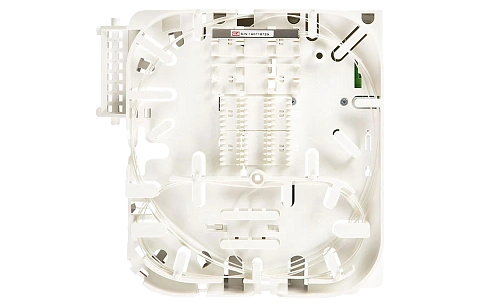

Ложемент Л12-4525
2
Ложемент Л2-СП
2
Адаптеры SC/APC
20
Пигтейлы SC/APC
4
КДЗС 4525
20
Стяжки, маркеры
1
Пинцет для укладки КДЗС
1
Сплиттер PLC 1х4 SC/APC
1
Логистические параметры
Объём, м³
0,0117
Вес, кг
2,911
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.55
20 отзывов
5 65%
4 25%
3 10%
2 0%
1 0%
Сортировать
Ястребкова Марина
30.01.2018 09:41:45
Комментарий

В муфту-кросс МКО-П3/А-20SC возможна установка двух разветвителей 1х8 согласно инструкции. ВОПРОС Можно один разветвитель 1х16???

Ответ от ССД

Установка разветвителя 1х16 возможна с помощью двухстороннего скотча на место одного из ложементов, но штатного места сейчас не предусмотрено. В ближайшее время мы планируем выпустить новое исполнение МКО-П3/C09 в комплекте с разветвителем 1х16.
