Предназначен для установки на горловины колодцев (смотровых устройств) инженерных сетей, расположенных в зонах городских автодорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ. Выдерживают нормативную нагрузку 25 тонн сил (250 кН).

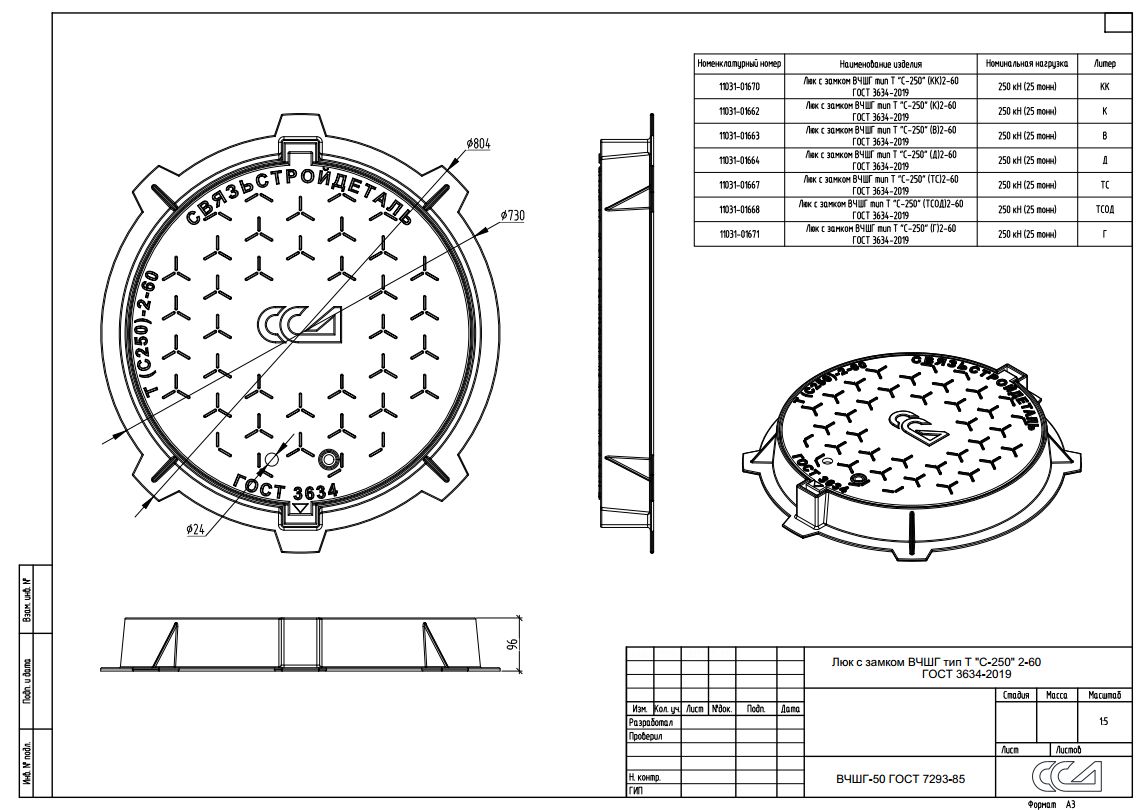

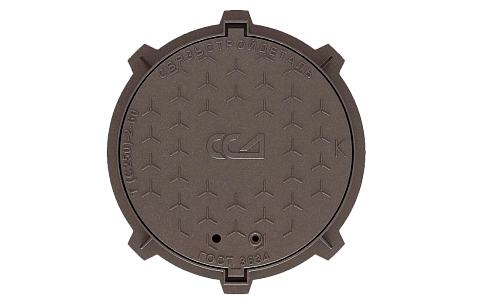

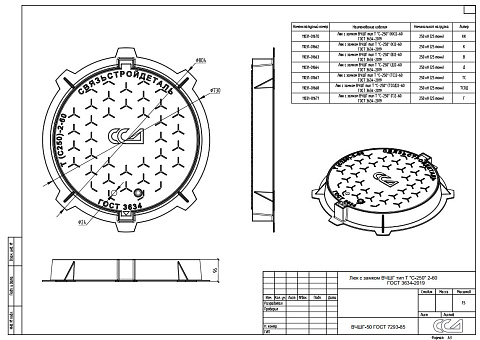

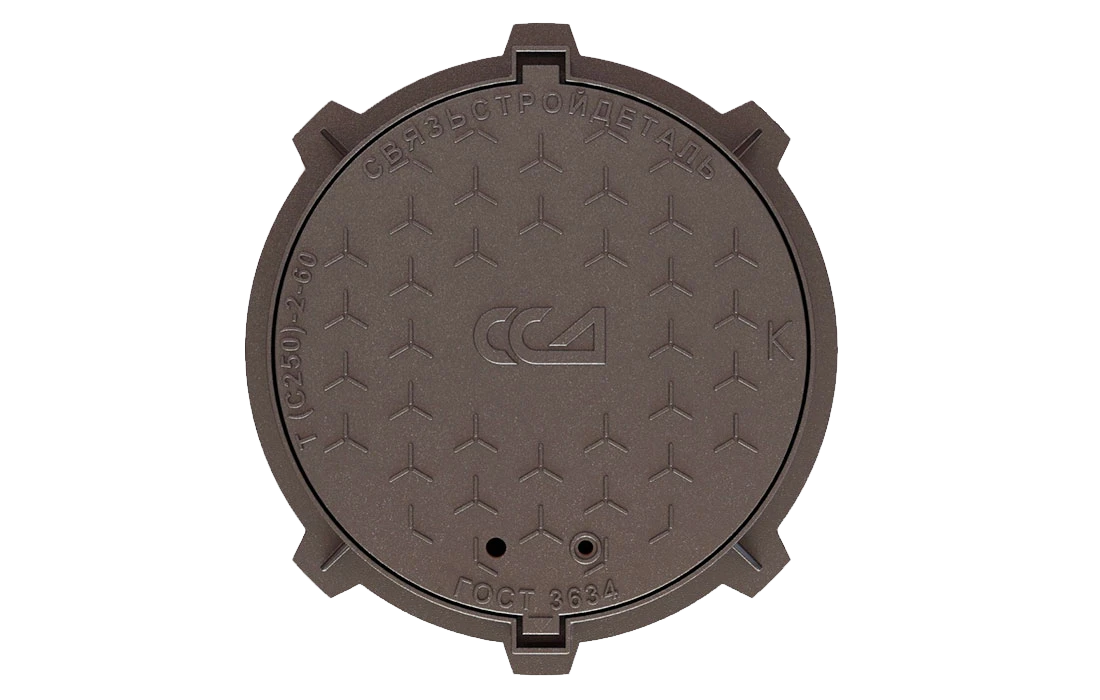

Люк тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и фланцевой крышки c 2 ушками. Крышка оснащена замком флажкового типа, который предотвращает произвольное открытие крышки люка при наезде автотранспорта. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (ключ в комплект поставки не входит, приобретается отдельно). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки люка, твёрдость эластичной прокладки не ниже 40 ед. по Шору. В крышке имеется вентиляционное отверстие диаметром 20 мм.
Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.
Форма люка – круглая.
Особенности люков из «ВЧШГ»:
Сравнительная таблица материалов из которых изготавливаются люки.
| Показатели | Высокопрочный чугун (ВЧ-50) | Серый чугун (СЧ-20) |
|---|---|---|
| Сопротивление растяжению | 500 Мпа (50 кгс/мм²) | 200 МПа (20 кгс/мм²) |
| Предел текучести 320 Мпа | (32 кгс/мм²) | Не регламентируется |
| Относительное удлинение | Не менее 7% | Менее <0,5% |
• Не выделяются на фоне дорожного покрытия;
• Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• Возможность манипуляций одному человеку;
• Отсутствие вибрирования крышки при наезде автотранспорта;
• Битумное покрытие поверхности люка защищает конструкцию от коррозии;
• Низкая стоимость металла ВЧШГ в пунктах приема металла;
• Устойчивость к различным температурным режимам;
• Современный дизайн;
• Возможность нанесения логотипа на крышку люка.
Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.
Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.
