Кроссы оптические ВОКС-ФП-СТ используются в системах связи, где обеспечивают: ввод, заделку, соединение, переключение, распределение оптического кабеля в коммутационных помещениях.

Конструктивные особенности решений ВОКС-ФП-СТ

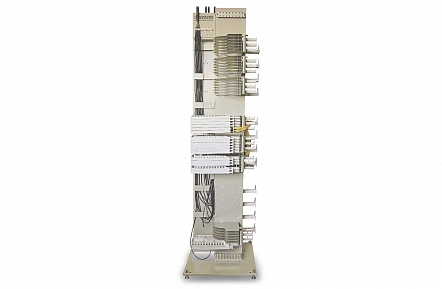

Кроссы ССД высокой плотности типа ВОКС-ФП-СТ представляют собой комплексные стационарные устройства, которые создаются на базе открытых стоек с органайзерами. Габариты стоек - 600Х600Х2200 миллиметров с допустимым количеством вводов до 1296 портов, или 20 оптических кабелей.

Каркас стойки выполнен из окрашенной стали, он имеет ножки и возможность соединения ВОКС-ФП-СТ-О между собой в один ряд. В каркасе выделяют следующие элементы:

Основание, которое обеспечивает стойке устойчивость.
Несущий корпус.

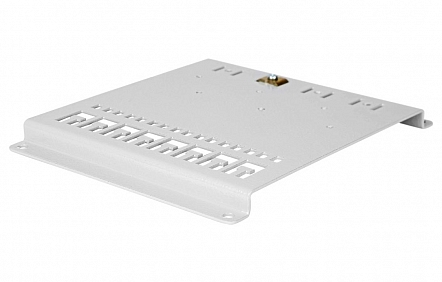

Несущая панель.
Панель кабельная с заземлением.
Ограничитель/органайзер.

Левая часть стойки ВОКС-ФП-СТ-О отведена для набора дополнительных несущих комплектов (приобретается отдельно). Именно через верх и низ стойки выполняется по левой стороне ввод кабелей с использованием распределительных узлов ввода ВКР-3.

Во фронтальной части производится кроссовая коммутация оптических волокон с применением поворотных кроссовых модулей.

В правой части открытой стойки выполняется выкладка ОВ, в этой зоне располагаются органайзеры, и хранится запас длин ОВ. Эти «ограничители» помогают качественно упорядочить маршрутизацию запасов длин абонентских ШОС.

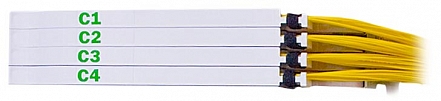

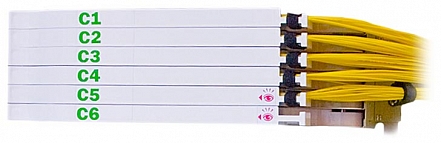

Основные работы по коммутации ОВ в стоечных решениях ВОКС-ФП-СТ производятся на кроссовом блоке, каждый из которых собирается из 4 или 6 кроссовых модулей. Кроссовый блок крепится на панели стойки горизонтально.

Всего в стойку ВОКС-ФП-СТ-О открытого типа можно смонтировать до 12 кроссовых блоков с четырьмя модулями или 9 блоков с шестью модулями. Блоки для кросса ВОКС-ФП-СТ ССД необходимо заказывать отдельно.

Изделия КБ4-П ВОКС-ФП-СТ, а также устройства КБ6-П ВОКС-ФП-СТ комплектуются поворотными модулями, которые позволяют разместить на каждом из них:

До 24 коннекторов оптических соединителей типа SС или LC (APC или UPC), к которым подключают разъёмы пигтейлов или абонентские шнуры ШОС.
До 2 ложементов с возможностью фиксации гильз КДЗС 4525, они необходимых чтобы механически защитить сварные соединения ОВ.
Дополнительную длину оптического волокна, с соблюдением для запаса ОВ правильного радиуса изгиба.
Чтобы иметь возможность доступа к розеткам или к ОК – кроссовый модуль необходимо повернуть или извлечь из стойки.

Какие задачи решаются с помощью кроссов ВОКС-ФП-СТ

1) Качественная фиксация и распределение оптических кабелей в условиях высокой плотности монтажа, с сохранением рабочих характеристик.
2) Надёжная фиксация силовых элементов ОК.
3) Распределение модулей при помощи транспортных трубок.
4) Монтаж кассет для размещения сростков оптического волокна.
5) Монтаж розеток для подключения пигтейлов и ШОС.
6) Все виды защиты заведённых и разделанных оптических кабелей.
7) Коммутация ОВ на кроссовых модулях.
8) Перезаделка и идентификация сростков оптического волокна.
