Оптические кроссы высокой плотности разрабатывались как часть пассивного сетевого оборудования, используемого для создания и эксплуатации сложных систем передачи данных. Решения типа ВОКС-Ф позволяют выполнять ввод, концевую заделку, распределение и коммутацию значительного количества кабелей.

Это особенно актуально при необходимости сделать максимум кроссовых соединений на ограниченной технологической площади. В один шкаф ВОКС-Ф можно ввести до 40 оптических кабелей, при этом число используемых портов может достигать 4032/2016/2016 для соединителей типа LC, FC или SC.

Где используют кроссы высокой плотности ВОКС-Ф

Кроссы данного типа являются стационарными решениями, они монтируются непосредственно на объектах связи. Наиболее оправдано применение устройств ВОКС-Ф, когда в терминале оптических линий заводится и коммутируется свыше двухсот оптических портов.

Устройства ВОКС-Ф заказывают для:
• коммутации структур типа PON с пассивными оптическими сетями,
• установки в специально оборудованных кроссовых помещениях офисных зданий,
• организации производительных сетей кабельного телевидения,
• создания коммутационных аппаратных операторов связи (ЦУС и АТС),
• монтажа волоконно-оптических сетей доступа типа FTTx (оптоволокно до потребителя).

Конструкция кроссов ВОКС-Ф

Аббревиатура ВОКС-Ф расшифровывается довольно просто: волоконно-оптическая коммутационная система. А литера «Ф» обозначает фронтальный доступ к кроссовому полю. То есть перед нами решение с несколькими компонентами.

Основным элементом кроссов высокой плотности ВОКС-Ф являются телекоммуникационные стоечные шкафы, которые производятся с полезной высотой на 42 или 45 юнитов (1 юнит – 44,45 мм). Соответственно, высота шкафа будет либо 2000 мм, либо 2200 мм.

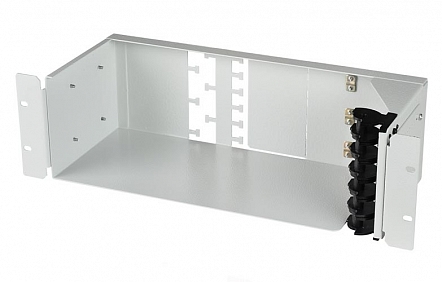

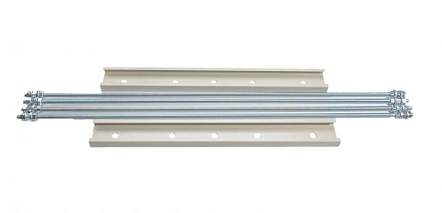

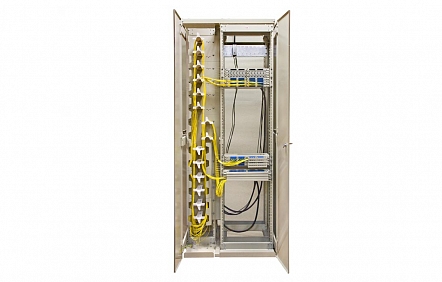

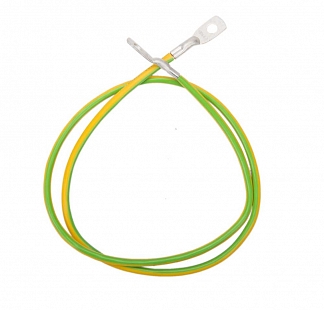

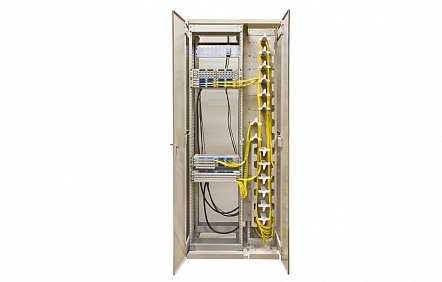

Коммутационные шкафы называются комбинированными. Они разделены на 2 секции размером 10 и 19 дюймов. Широкая часть ВОКС-Ф отводится для установки кроссовых модулей, она же используется для получения дополнительных точек входа ОК и для установки органайзеров. Именно в этой зоне производятся все монтажные и коммутационные работы.

Узкая часть шкафа служит для ввода/вывода кабелей, поэтому шкафы разделяются на решения с:

• Правым подключением.
• Левым подключением.

Эта часть также отводится для хранения запаса оптических шнуров. Запас ШОС укладывается на пластиковых распределителях.

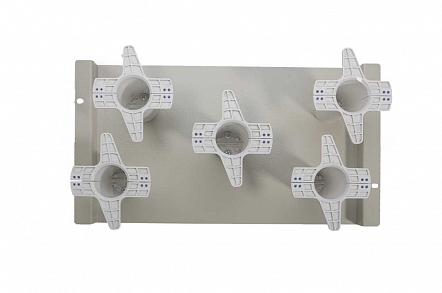

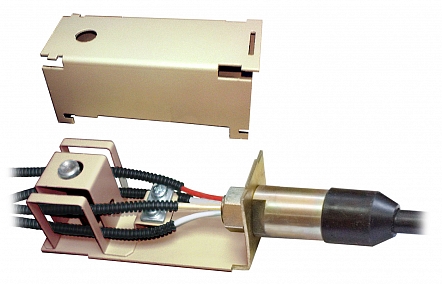

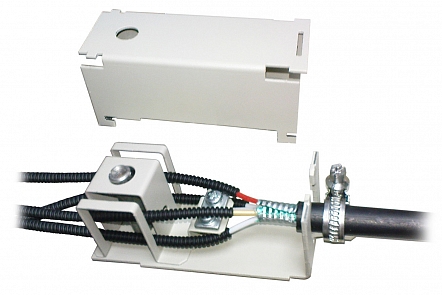

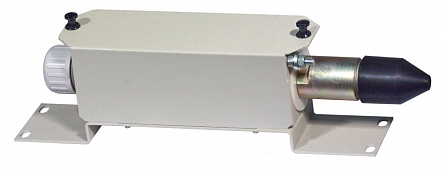

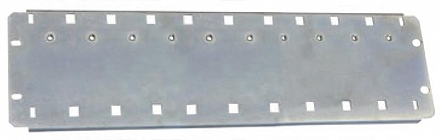

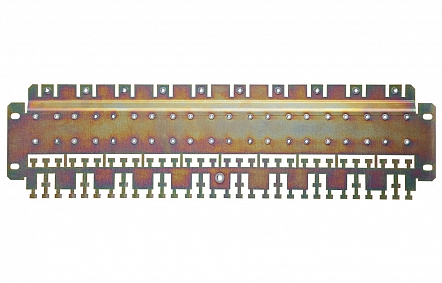

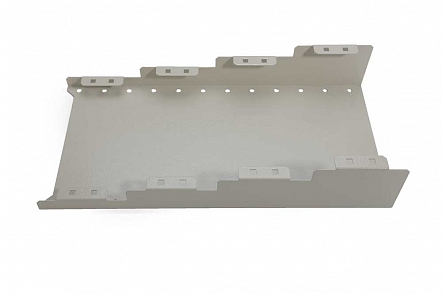

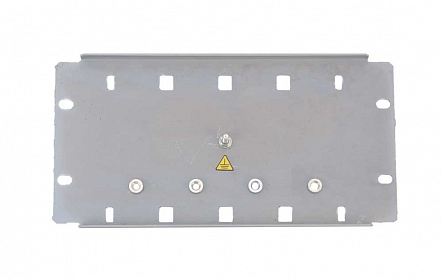

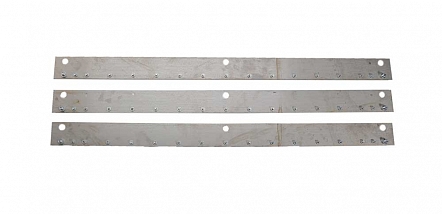

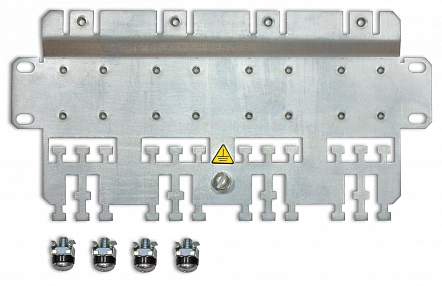

Оптические кабели заводятся в шкаф через верх и низ части шириной 10", для этого применяют устройства ввода кабельного распределительного ВКР разного типа исполнения (в зависимости от типа используемых кабелей).

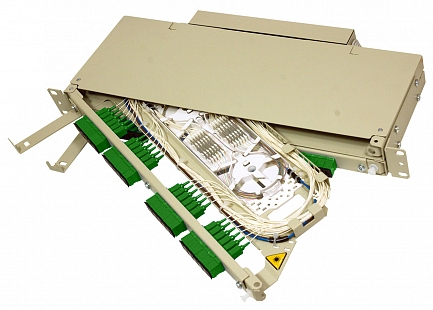

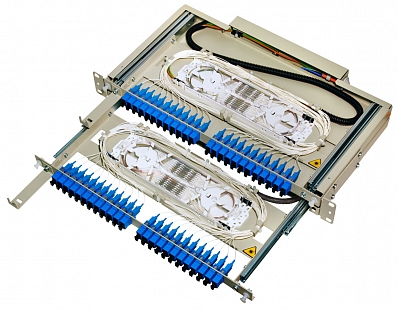

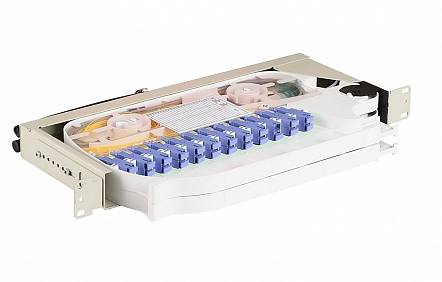

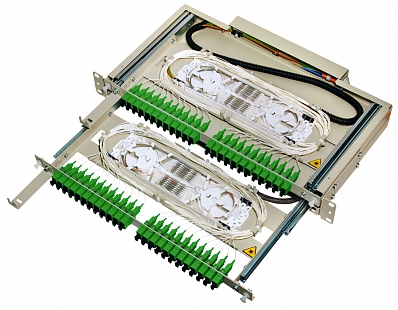

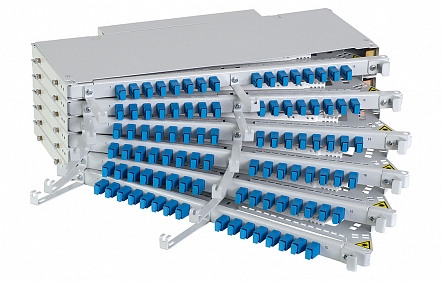

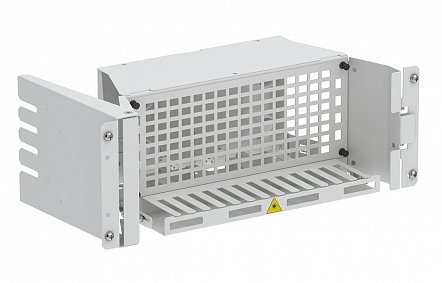

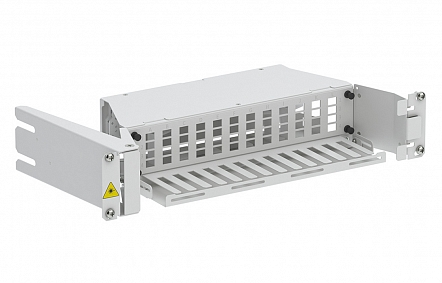

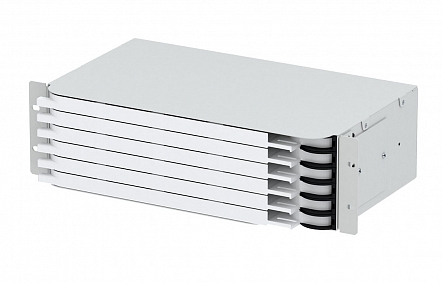

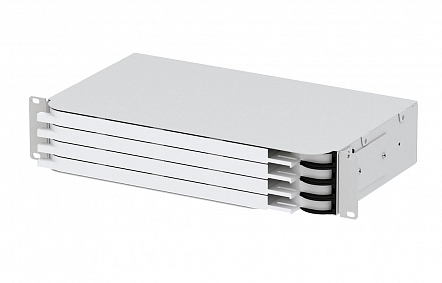

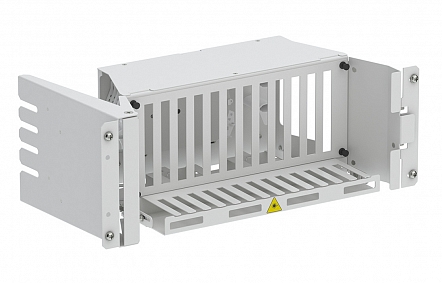

Оптические волокна в транспортных трубках-каналах тянутся к кроссовым модулям, где они привариваются к свободным концам соответствующих ШОС (пигтейлов). На панелях модулей монтируются адаптеры, эти панели вместе с кассетой могут иметь поворотное, съёмное или выдвижное исполнении – что необходимо для удобного обслуживания и надёжной коммутации. Все оптические адаптеры кроссовых модулей как раз и формируют собой кроссовое поле фронтального типа.
