← Кроссы оптические стоечные ШКОС-М
130301-02001
19.04.2024
Кроссы типа ШКОС-М являются модернизированной версией устройств, которые предназначены для инсталляции в телекоммуникационные шкафы и в монтажные стойки. Они пригодны для применения в общих сетях, а также в технологических сетях и в структурах ВОЛС специальных, которые функционируют с сетями общего назначения.
Функции ШКОС-М
Все оптические стоечные кроссы ССД не имеют программного обеспечения и не функционируют как системы коммуникации. Главной задачей ШКОС-М является обеспечение качественной сборки систем ВОСЛ: коммутация оптических кабелей, заделка концевая, переключение и контроль.
Конструкция устройства позволяет быстро и безопасно:
• надёжно зафиксировать на своём месте силовой элемент кабеля;
• обеспечить укладку ШОС «пигтейл», оптического волокна и модулей оптического кабеля с радиусом не менее необходимых 30 миллиметров;
• установить кассеты, применяемые для укладки соединений оптоволокна со шнурами типа «пигтейл»;
• смонтировать адаптеры-розетки самых востребованных форматов: FC, SC, ST, дуплекс LC и другие;
• защитить все элементы от механических повреждений;
• выполнить тестирование компонентов системы и ОК, а также идентификацию и перезаделку в случае необходимости;
• произвести кроссировочные работы с оптоволокном, а также соединить ОВ с розетками ШОС;
• заземлить входящие ОК.

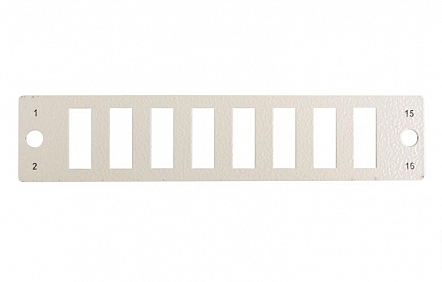

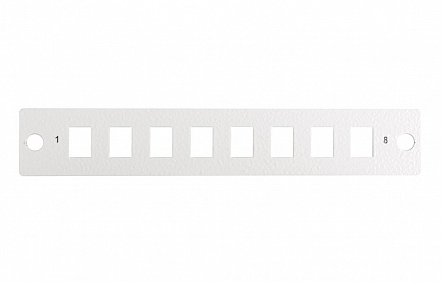

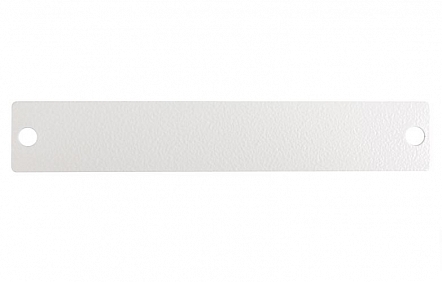

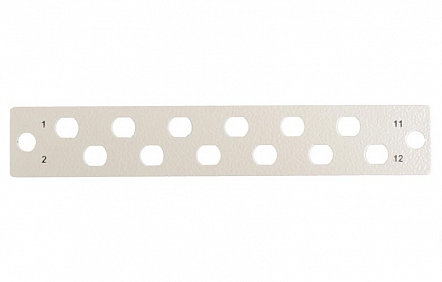

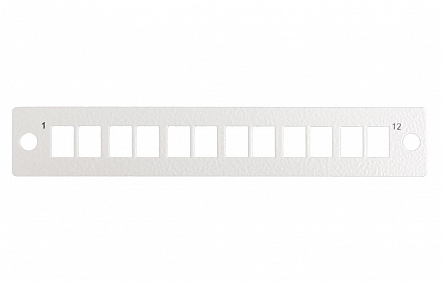

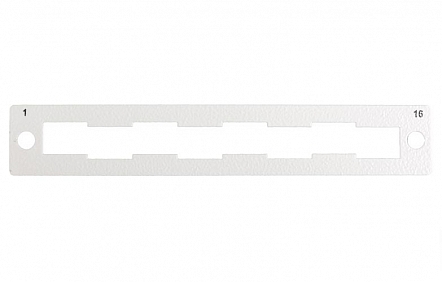

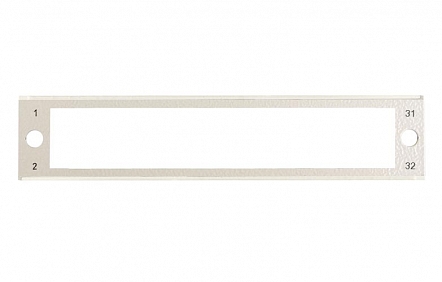

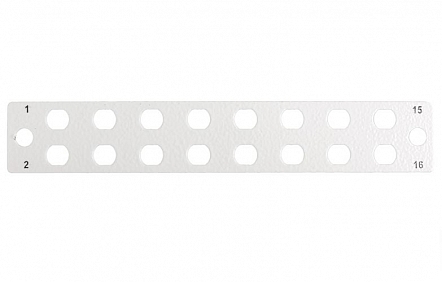

Отдельные функции возложены на кассеты и панели. Кассеты дают возможность выдержать конструктивный радиус, уложить сростки ОВ, разместить запас длины оптоволокна, упростить идентификацию и перезаделку сростков. Панели нужны для фиксации розеток, для обеспечения удобного доступа к соединителям, для быстрой идентификации соединителей. В отличие от вариантов ШКОС-Л и ШКОС-С, кроссы модернизированные могут иметь в комплектации до 2 сменных металлических планок с адаптерами оптических соединителей.

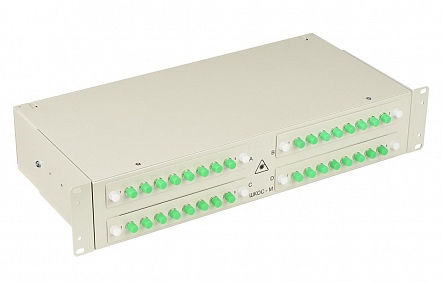

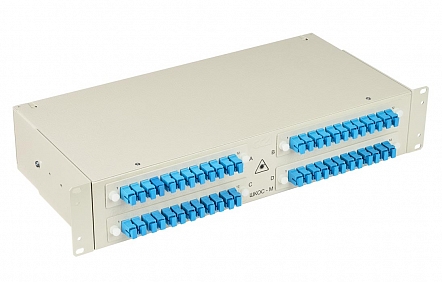

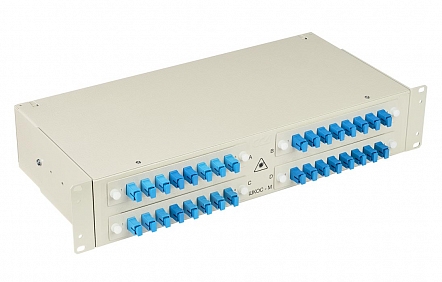

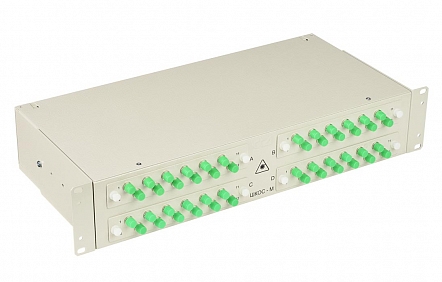

Конструкция оптических кроссов ШКОС-М

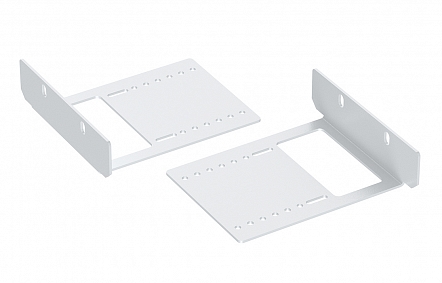

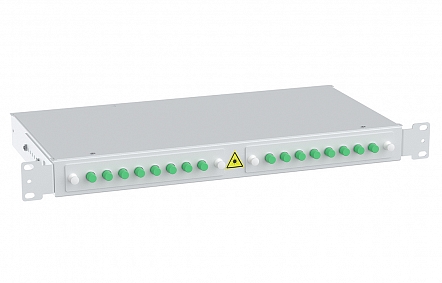

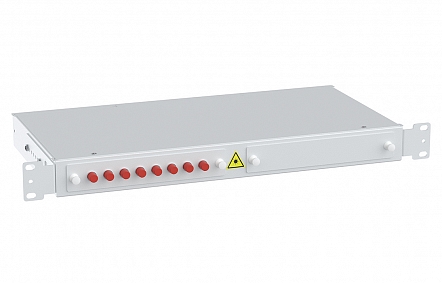

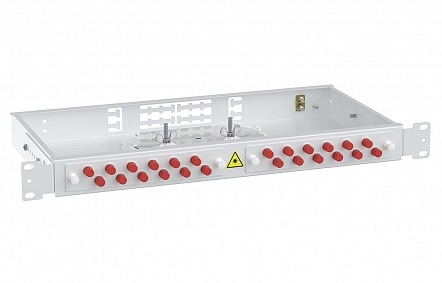

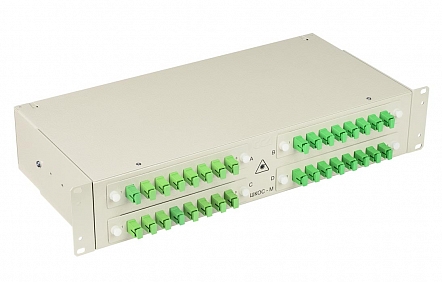

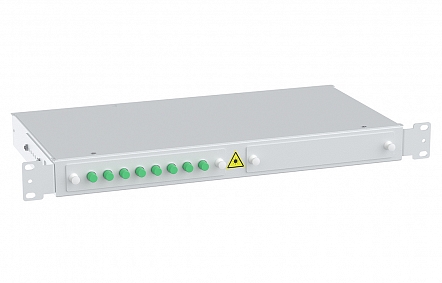

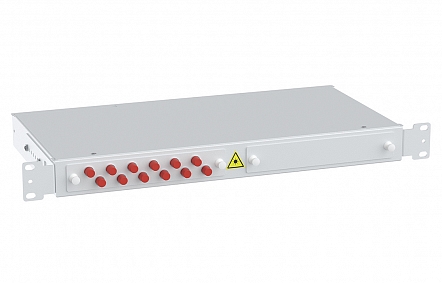

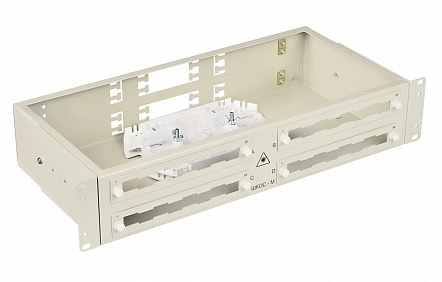

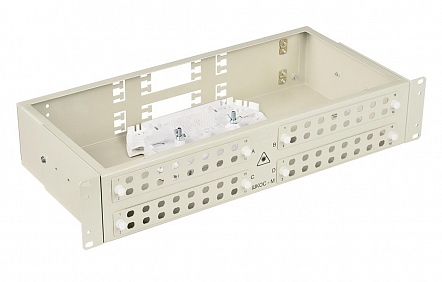

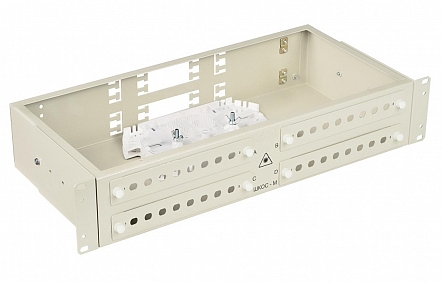

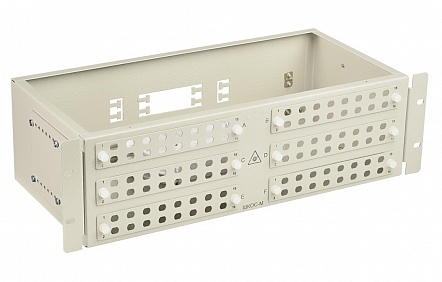

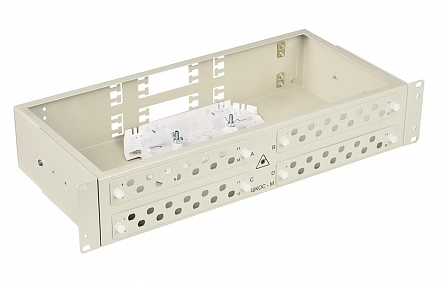

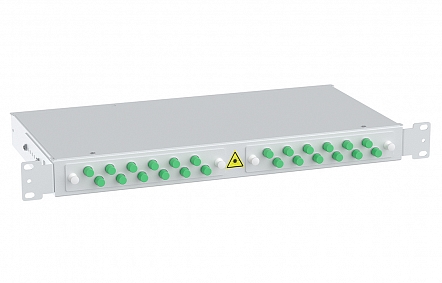

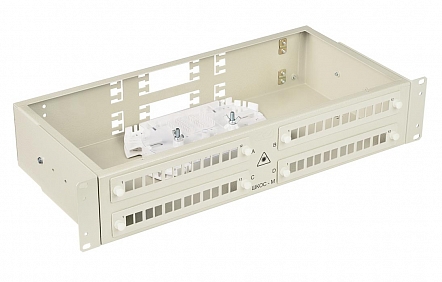

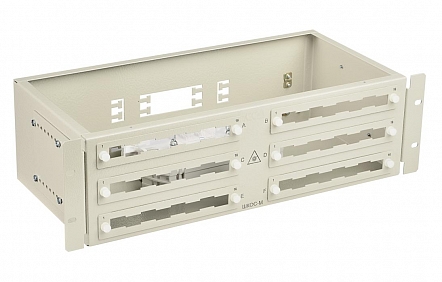

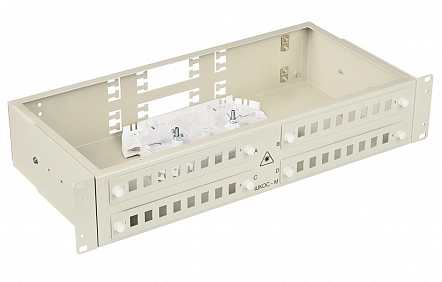

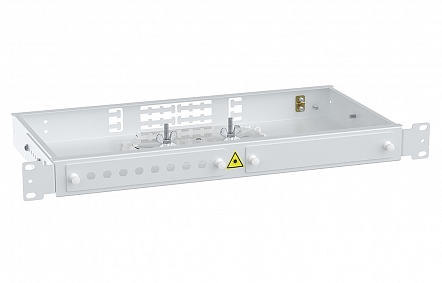

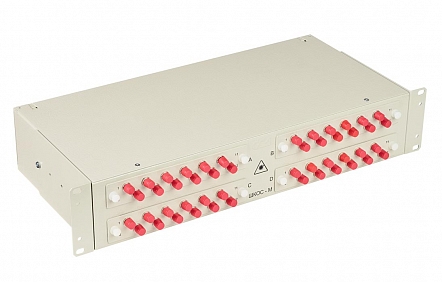

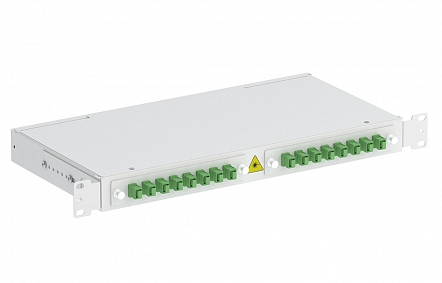

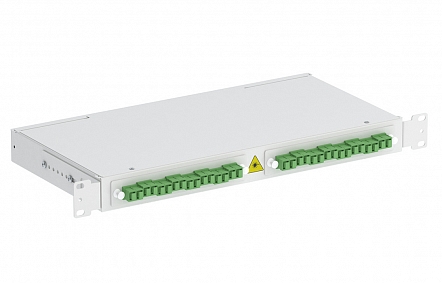

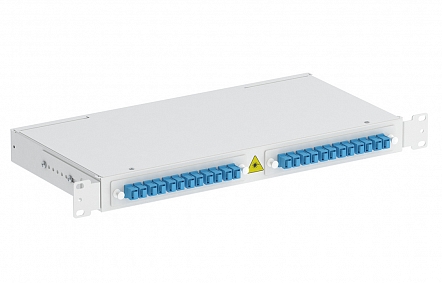

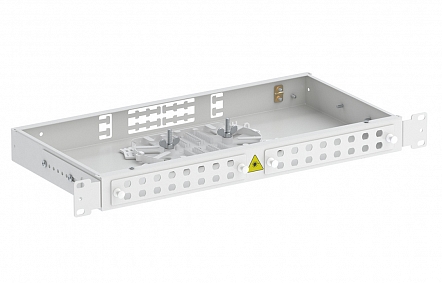

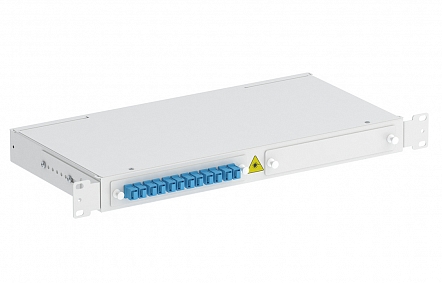

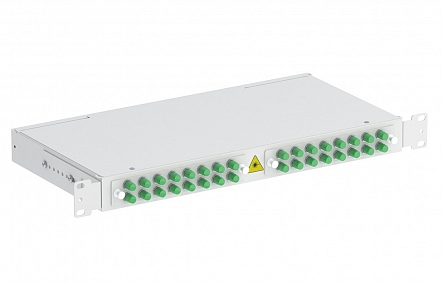

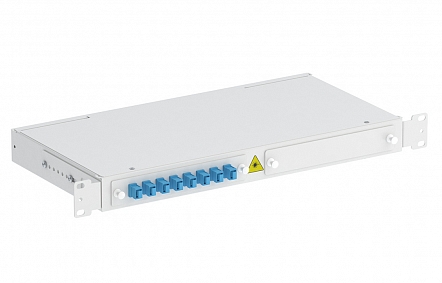

Для производства корпуса и крышки ШКОС-М ССД применяется окрашенная листовая сталь, а также в производстве может использоваться ударопрочный пластик. Данного типа оптический кросс рассчитан на монтаж в стойках 19", но также они устанавливаются в телекоммуникационных стойках типа 23" и ETSI. Все они имеют исполнение на 1, 2 или 3 юнита – соответственно потребителю доступны изделия с габаритами 132х430х210 мм, 88х430х210 мм, или 44х430х210 мм.
В ассортименте категории ШКОС-М потребителю доступны кроссы одного из 3 типов исполнения:

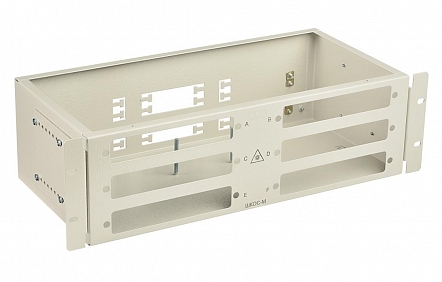

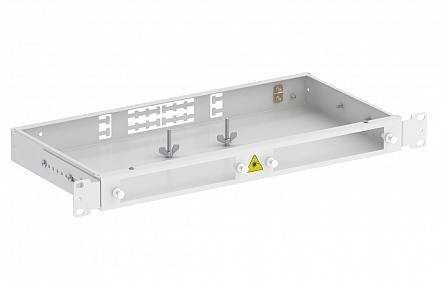

• только металлический корпус;
• корпус, укомплектованный кассетами и планками (есть комплект ЗИП с маркерами, хомутами и стяжками);

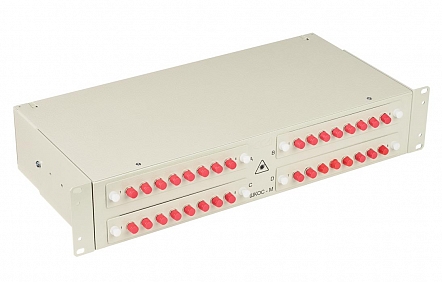

• полный комплект (в наборе планки, кассеты, детали для установки, КДЗС 4525, гильзы, адаптеры, шнуры Пигтейлы).
Критерии выбора подходящего ШКОС-М
1. Типы используемых портов.
2. Максимально допустимое количество портов FC/SC/LC.
3. Максимальное количество дуплексных портов SC.
4. Количество кабелей для ввода.
5. Габариты и масса.
6. Исполнение по полноте комплектации.
