Новое решение для размещения запаса кабеля УПМК-П

Сегодня мы поговорим о новом решении для размещения запаса оптического кабеля, а так же подвеса оптических муфт. Некоторое время назад у нас на канале был опубликован видеоролик, где мы делали обзор всех стальных УПМК, от самых больших и функциональных до самых простых и бюджетных. Кроме этого видео, у нас на канале есть обзор на УПМК-Панда: хорошее и недорогое УПМК, полностью сделанное из пластика и предназначенное для крепления муфт МКО-П1, П2, П3 и тому подобных.

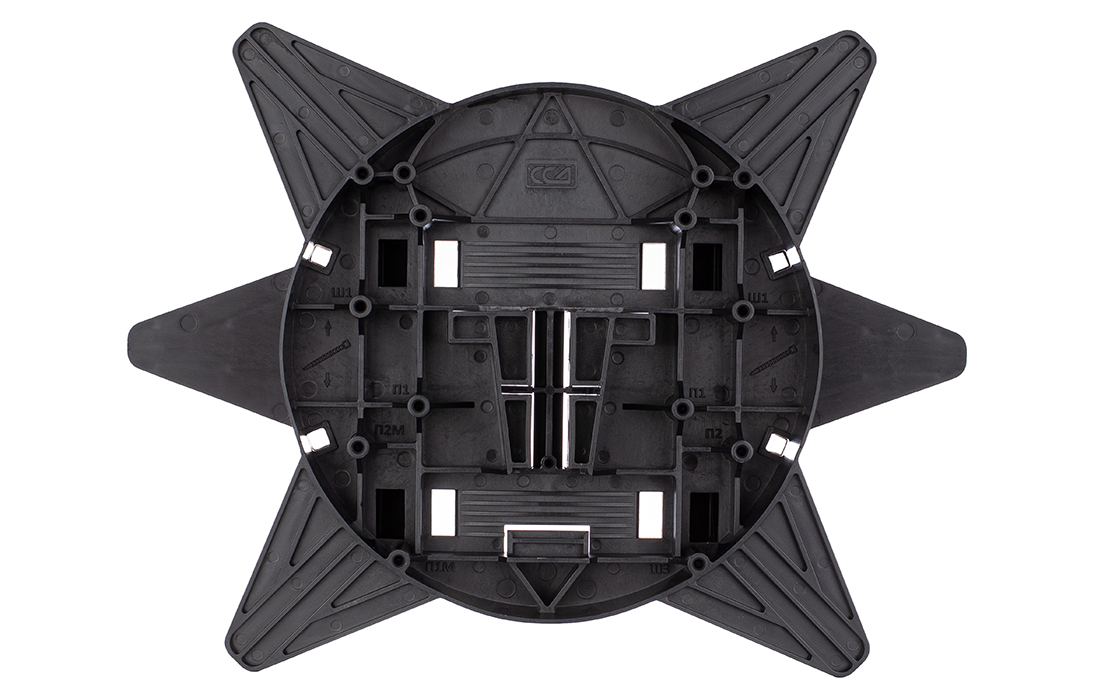

И наше новое бюджетное решение – компактное и универсальное УПМК, которое также полностью изготовлено из пластика, и которое мы назвали УПМК-П.

Новинка! Устройство для запаса ВОК УПМК-П

По сути УПМК-П, это продолжение линейки устройств для подвеса, выполненных из пластика. И на данный момент это самое бюджетное решение, которое изготавливается в ССД.

Преимущества УПМК-П:

Выделим основные:

1. универсальность;
2. размер и материал;
3. повышенная прочность;
4. удобство в монтаже на опору и стену;
5. емкость барабана для выкладки оптического кабеля;
6. интуитивное и понятное крепление муфт.

Универсальность

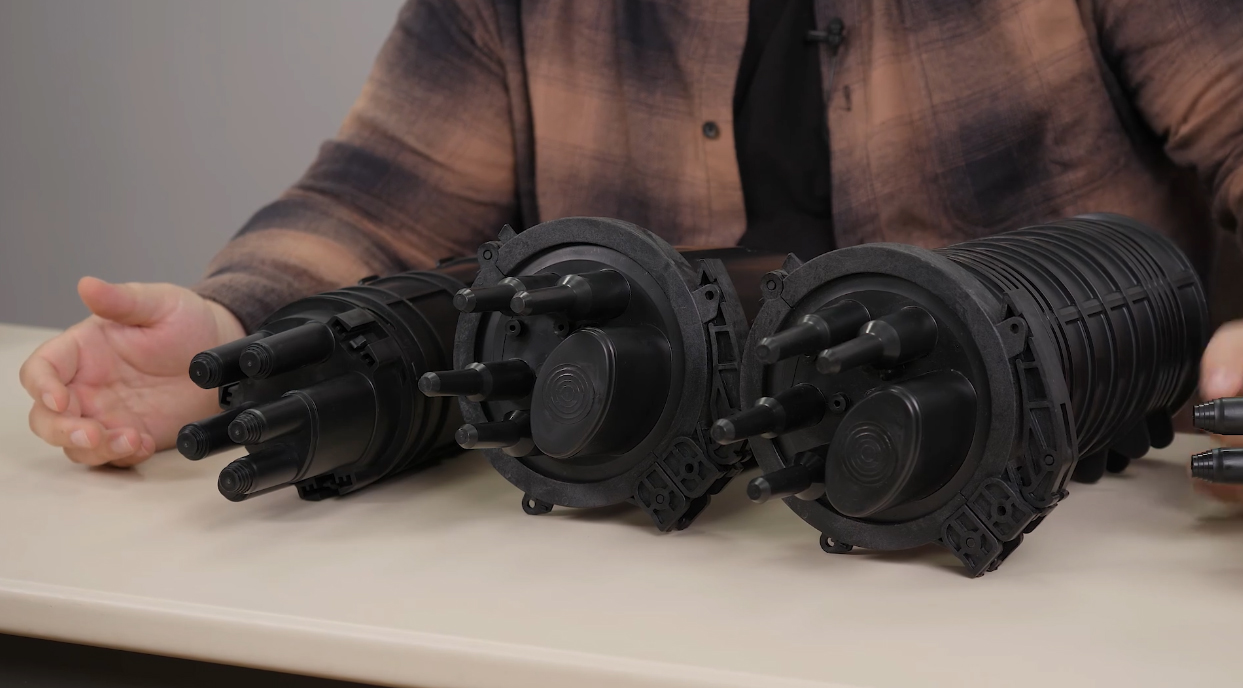

Его можно использовать как для подвески муфт в прямоугольных корпусах, таких как МКО-П, МПО-Ш и тому подобных, так и для установки муфт в круглых корпусах с упрощенными кронштейнами, например, МТОК-ЛА9, Н8 и всех остальных. Всего с этим УПМК можно использовать около 30 моделей разных муфт, и это практически все наши муфты, кроме П3 и муфт с большими кожухами типа МТОК-Е5.

Важная информация

Данный кронштейн позволяет легко и просто снимать муфту с опоры и устанавливать ее обратно без использования специального инструмента и расходных материалов.

Размер и материал

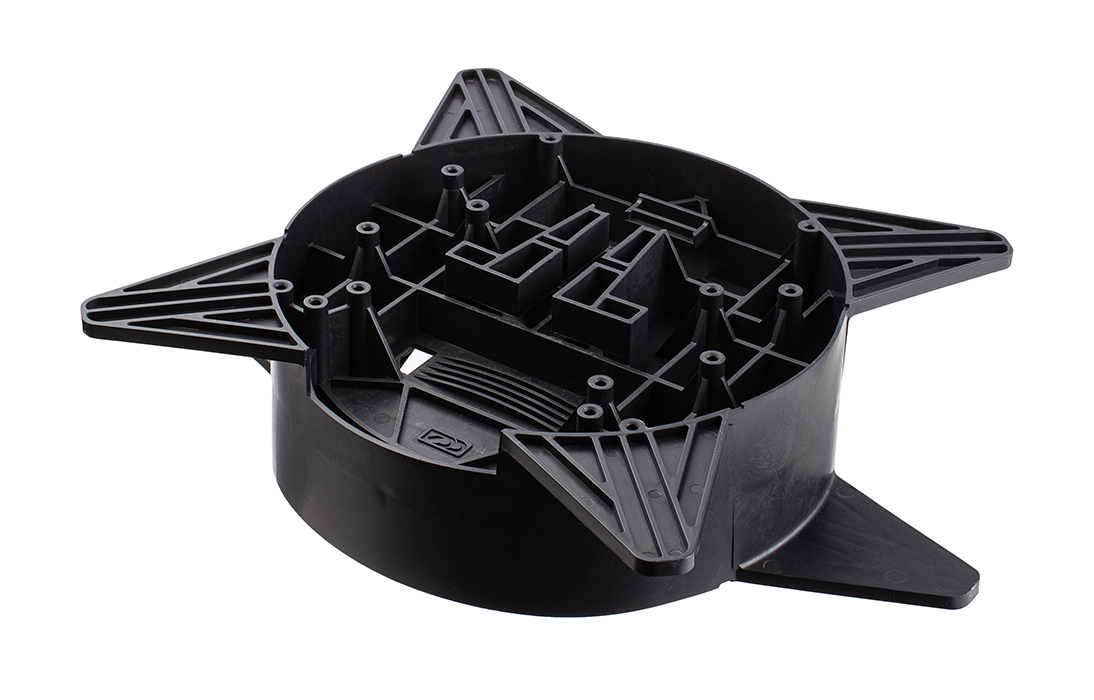

УПМК само по себе небольшое по размеру и сделано из надежного ультрафиолето- и морозостойкого пластика. Состоит оно всего лишь из одной детали, нет никакой необходимости что-то собирать перед использованием, взял в руки устройство, и оно уже готово к монтажу на опору!

Повышенная прочность

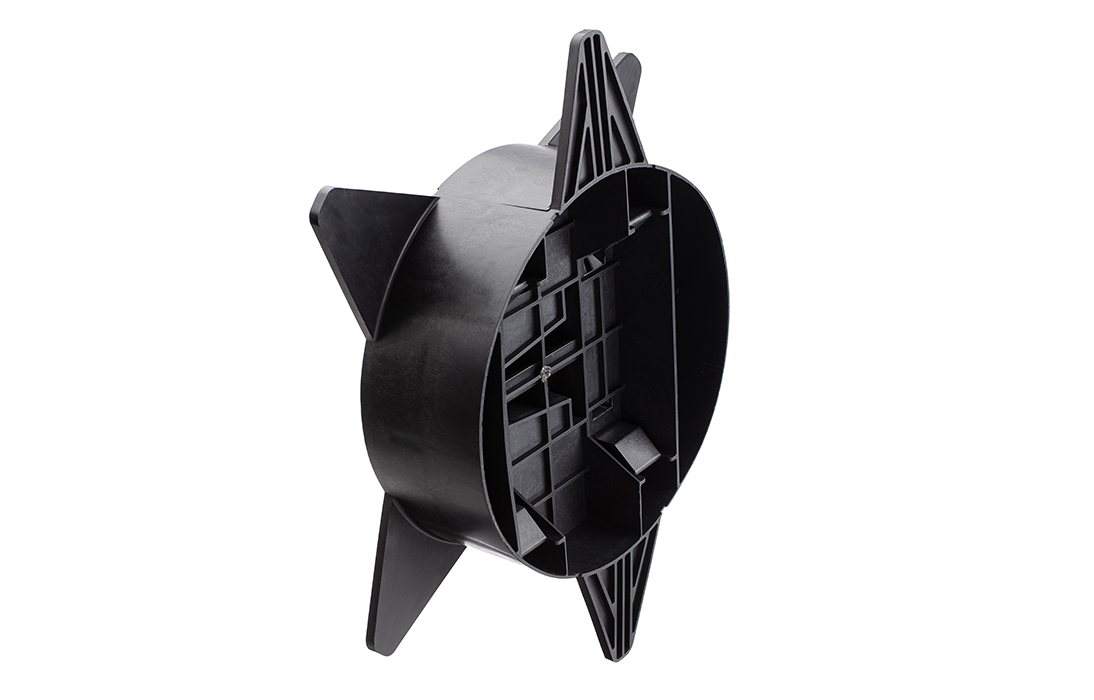

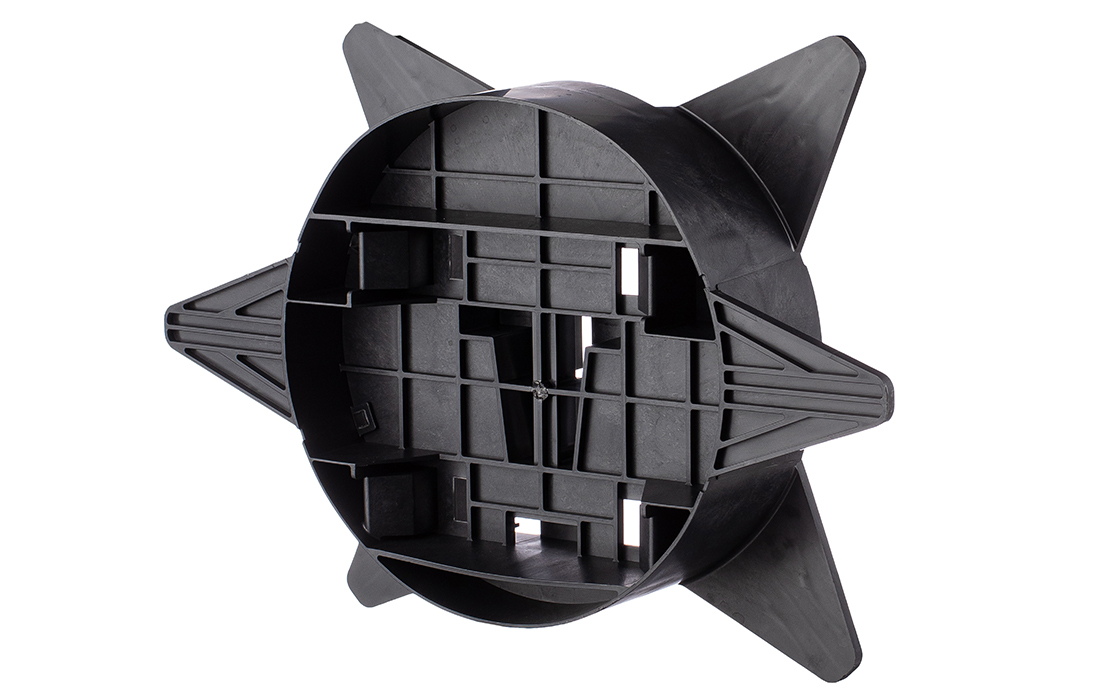

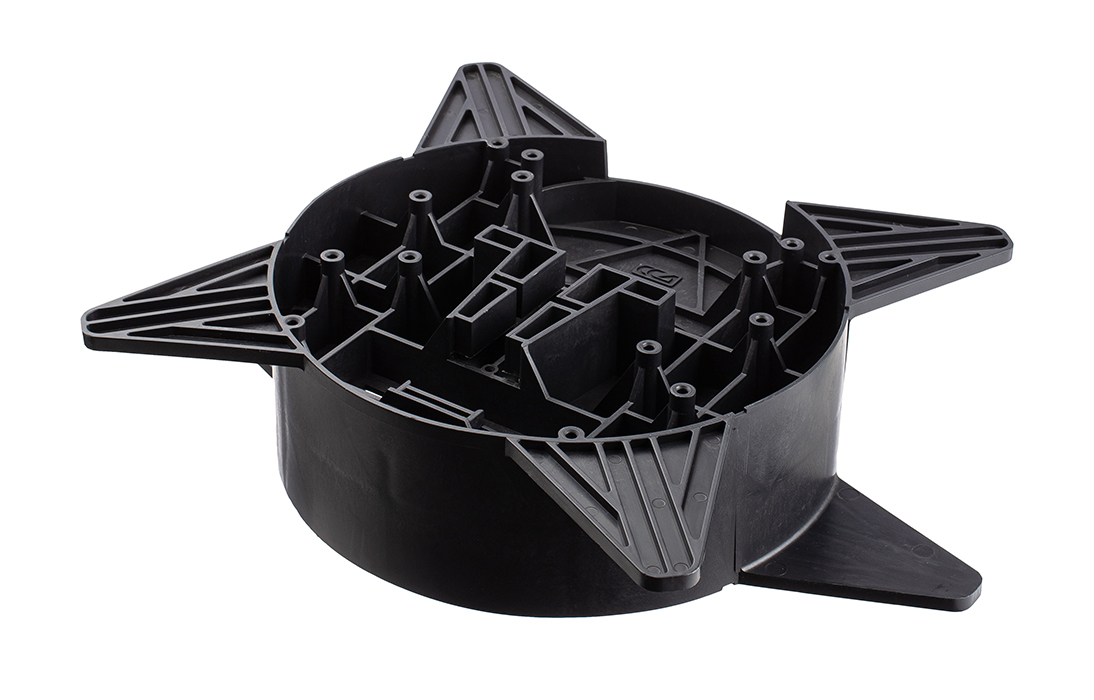

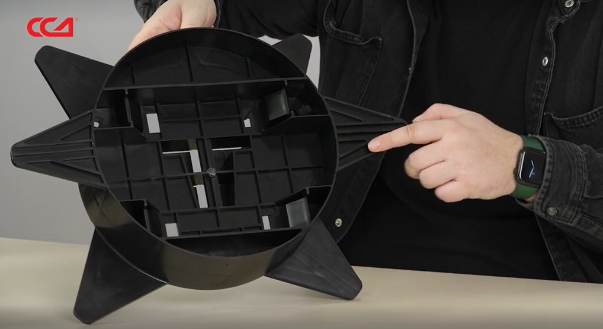

На УПМК есть оребрение: и на лепестках, и на самом корпусе. Сделано это для повышения прочности и жёсткости всей конструкции.

Удобство в монтаже на опору и стену

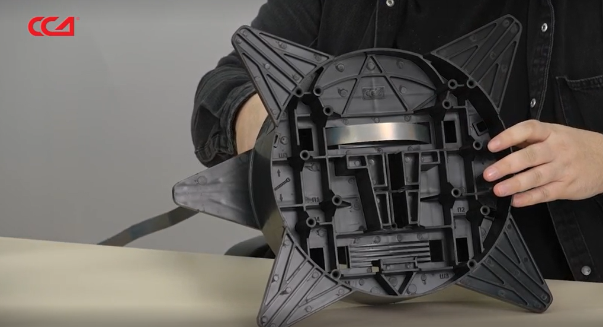

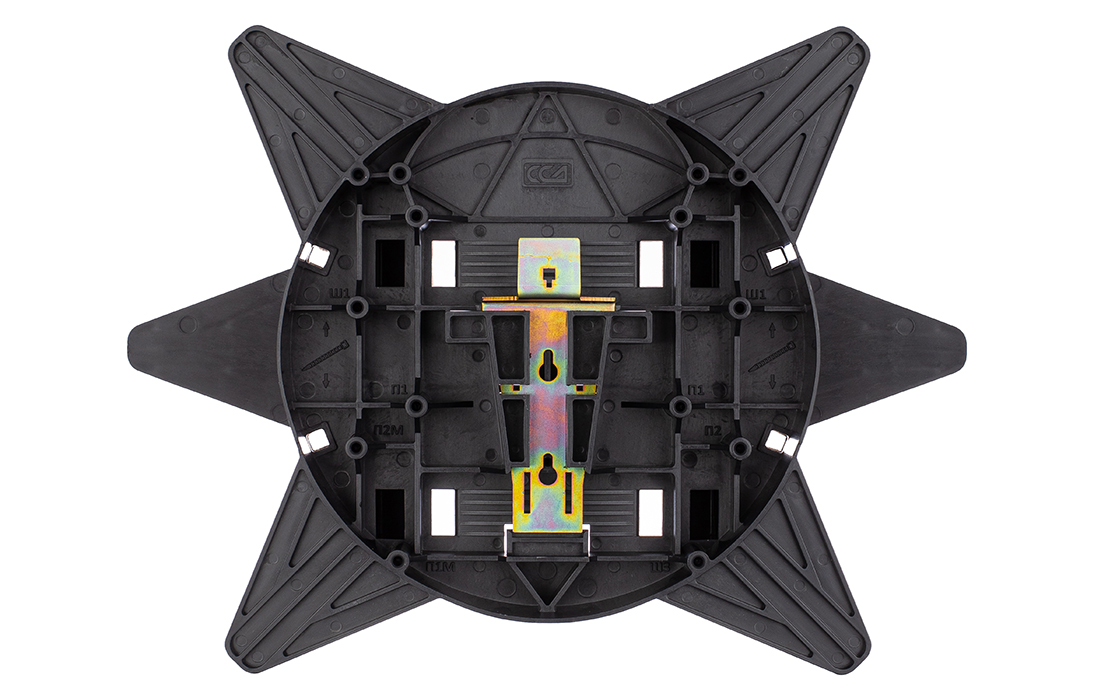

В центре УПМК присутствуют отверстия, которые сделаны в виде направляющих и предназначены для того чтобы пропустить в них металлическую монтажную ленту и закрепить УПМК на опоре.

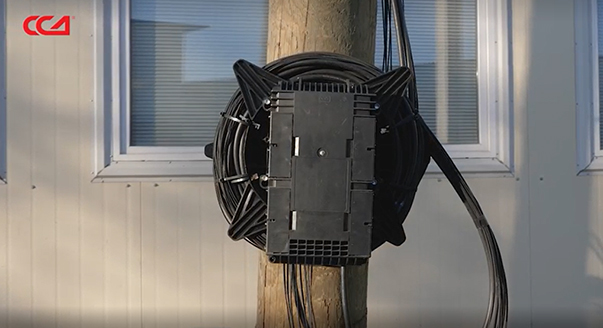

Как вы поняли, УПМК-П закрепляется в основном на опорах, но если есть необходимость закрепить его на стене, то можно легко просверлить отверстия в любом нужном вам месте и закрепить его, как вам удобно и необходимо.

Емкость барабана для выкладки оптического кабеля

Запас длины оптического кабеля, который можно намотать на УПМК составляет порядка 30 метров магистрального кабеля при диаметре кабеля 11 мм. Кабель может фиксироваться на устройстве при помощи стяжек, которые при фиксации кабеля продеваются в специальные отверстия в 4-х местах устройства.

Интуитивное и понятное крепление муфт

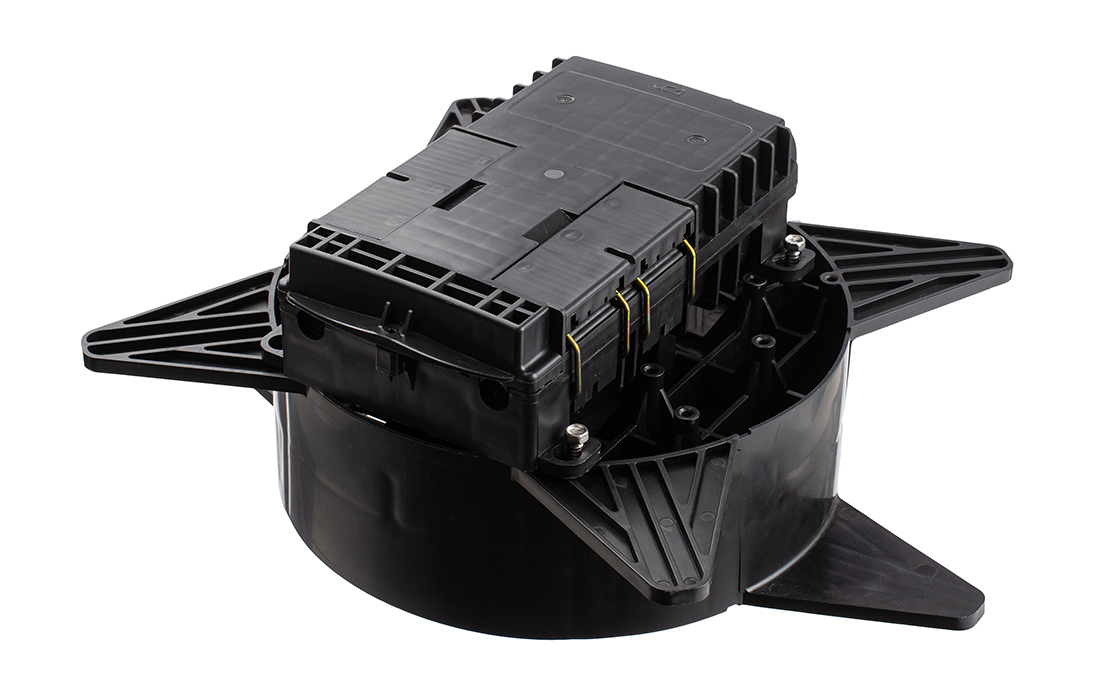

Для крепления прямоугольных муфт в форм-факторе типа «книжка» на УПМК-П рядом с отверстиями нанесена маркировка, которая указывает на места крепления конкретных моделей муфт.

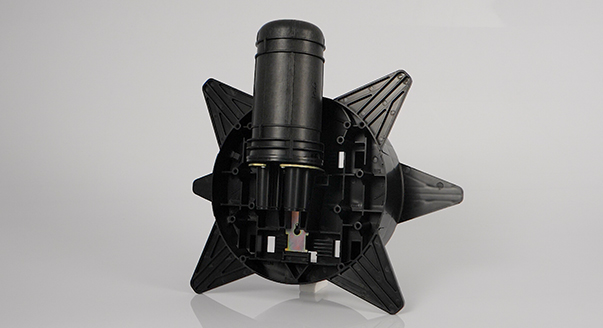

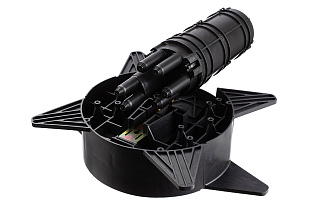

А для крепления круглых муфт типа МКО и МТОК в центре УПМК находится специальный паз, в который вставляется кронштейн, предварительно закрепленный на оголовнике муфты.

Таблица сравнения

Ниже приведена таблица сравнения других типов кронштейнов.

Данный кронштейн, так называемая «упрощенная версия», изготавливается для всех типов муфт с круглыми корпусами и представляет собой только одну деталь - ответную часть (или скобу) обычного кронштейна. Упрощенная версия кронштейна дешевле обычного кронштейна, поскольку не содержит лишних элементов и ее всегда можно приобрести на нашем сайте. Эти кронштейны продаются для всех типов муфт, и отличаются только частью, которая крепится к оголовнику, поскольку сами оголовники - разные.

Обязательно напишите нам о вашей работе с данным типом УПМК и оставайтесь на связи!
