НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ:
- Диагностика и быстрая оценка качества подключения канала широкополосного доступа с применением технологии семейства ADSL, ADSL2, ADSL2+, VDSL, VDSL2.
- Определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов).
- Определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле.
- Встроенный генератор 1кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).
- Встроенный светодиодный фонарь для локального освещения места проведения работ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

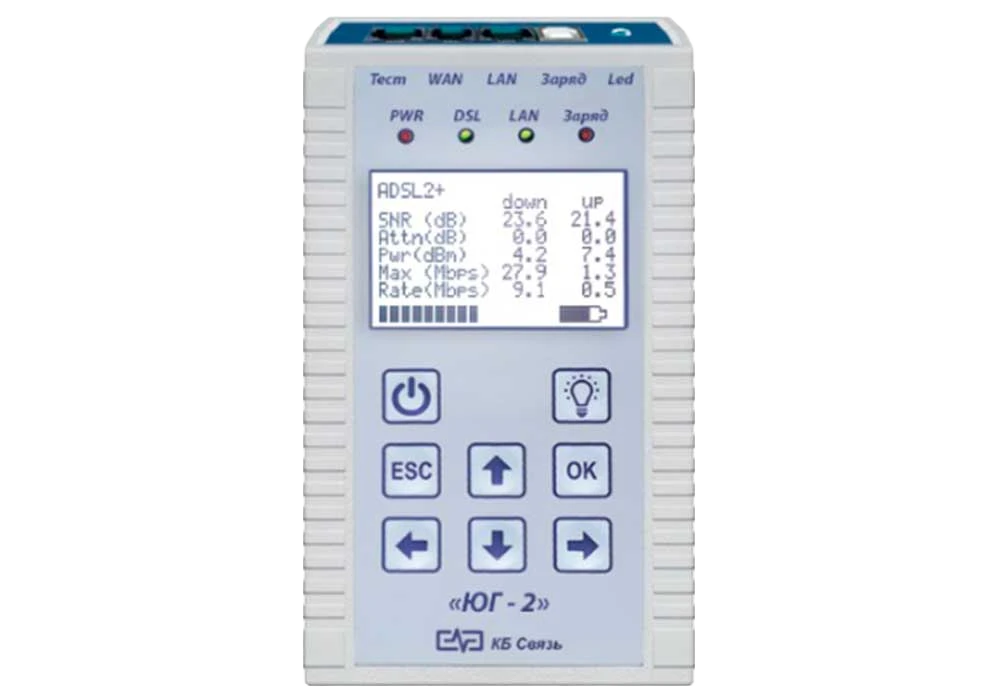

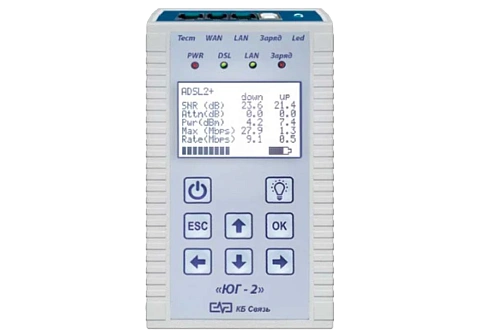

Тестер xDSL:
Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
- технология соединения.
- максимальная скорость;
- достигнутая скорость;
- затухание в линии;
- запас помехоустойчивости – соотношение сигнал/шум SNR;
- выходная мощность;
BER – тест:
Тест позволяет анализировать количество битовых ошибок и их частоту в передаваемом объеме данных.
LAN-тестер:
- определение правильности обжимки проводов (карта проводов);
- определение повреждений в кабеле:
- - обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300м;
- - короткое замыкание между жилами;
- - перепутанные жилы в паре (reversed pair);
- - перепутанные жилы разных пар (crossed wires);
- - расщепленная пара (split pair);
- Настройка параметров: IP адрес, маска подсети, шлюз.
- Ping-тест.
- Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
- входы LAN разъемов защищены от избыточных токов и напряжений.
