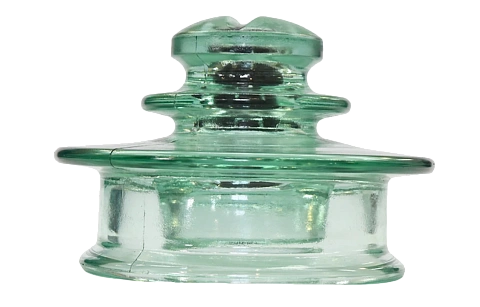

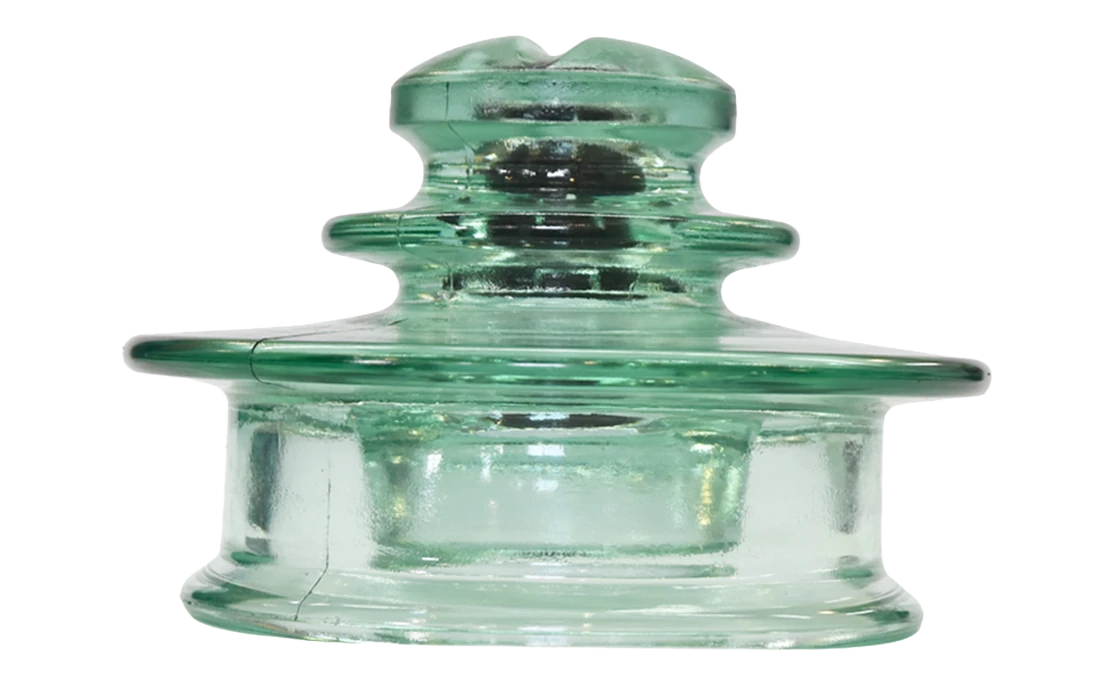

Предназначен для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 10 кВ/до 20 кВ включительно и частотой до 100 Гц при температуре окружающего воздуха от минус 60 до плюс 50 °С. Провод может быть закреплен в желобе или на шейке изолятора.
Изоляторы соответствуют требованиям ТУ 3493-010-99267582-2015 и ГОСТ 1232.
Преимущества штыревого стеклянного изолятора ШС 20 ЕД:
В отличие от традиционных штыревых изоляторов типа ШС, новый изолятор ШС 20 ЕД имеет двукрылую форму, вследствие чего обладает повышенной длиной пути тока утечки и могут быть рекомендованы к применению в районах с особой степенью загрязнения и высокой грозовой активностью.

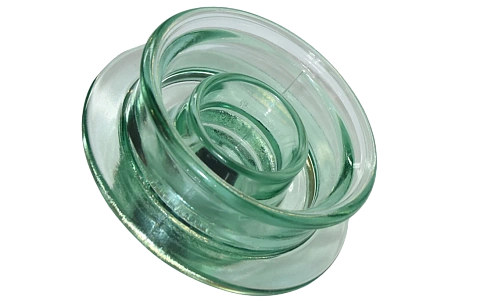

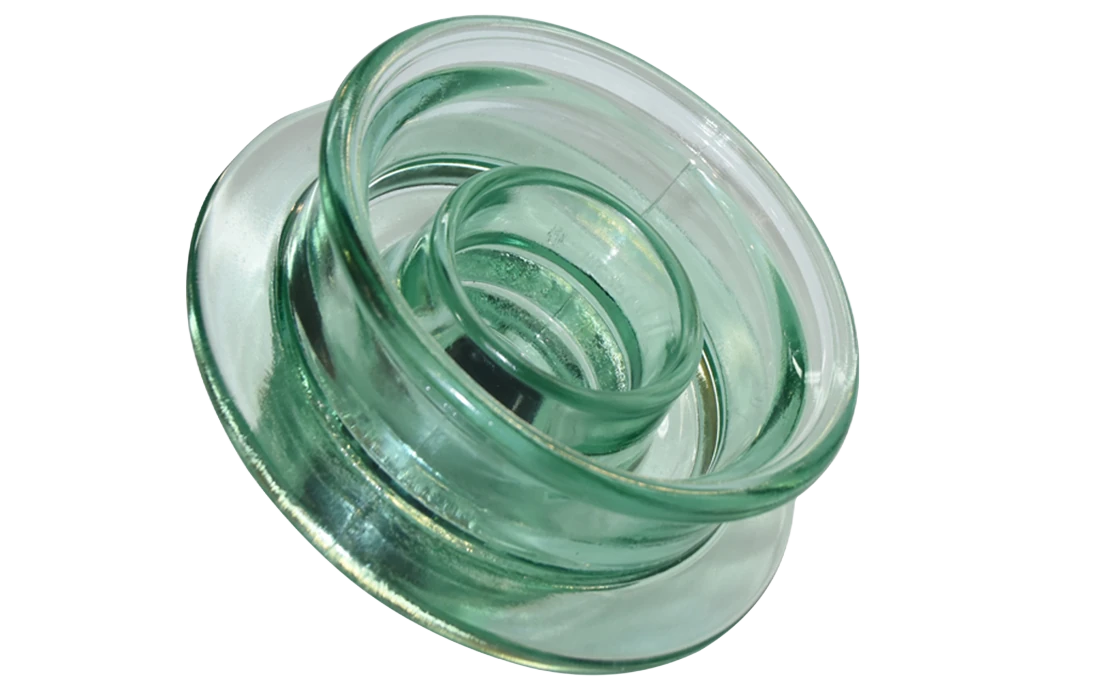

Крепление изолятора ШС 20ЕД осуществляется при помощи цанговой втулки, расположенной внутри изолятора, который, в свою очередь, монтируется на штырь траверсы с закрепленным на нём стандартным колпачком типа «К» или «КП». Данная втулка изготавливается из стойкого к воздействию УФ-излучения композитного материала. Кроме того, она предотвращает от разрушения под воздействием УФ-излучения колпачки типа «К» или «КП», устанавливающиеся на штырях траверсы.
