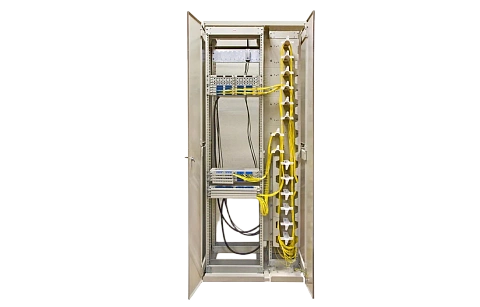

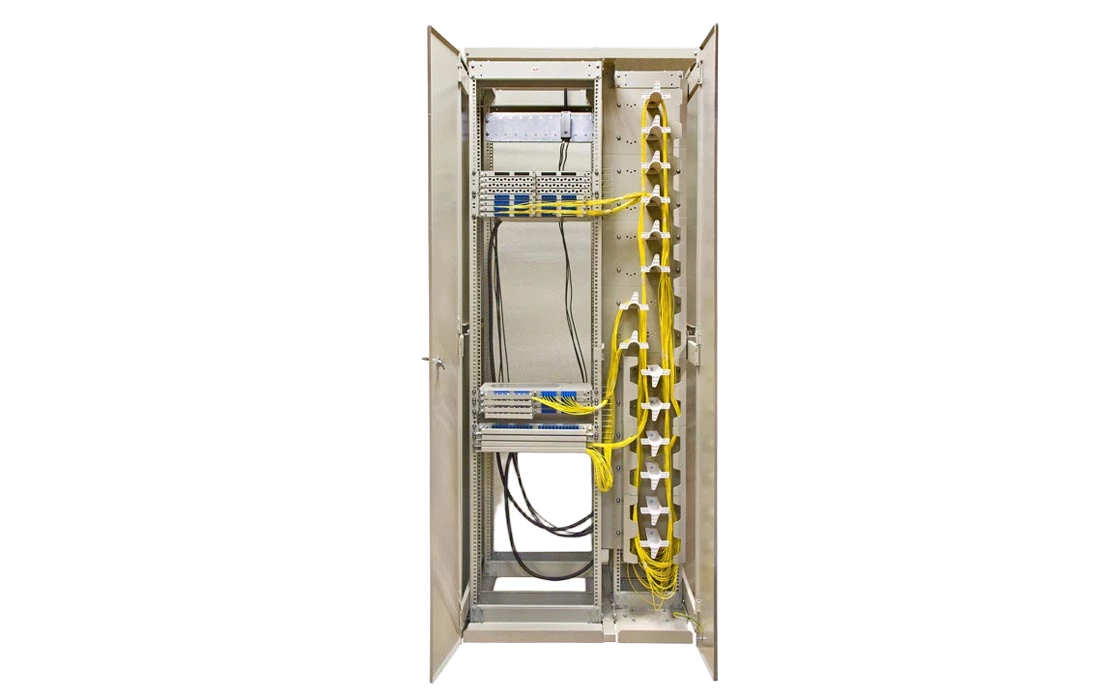

Шкаф комбинированный с органайзерами правый 19"+10" 42U 900х600х2000 мм ВОКС-Ф-9642П-О ССД
ВОКС
волоконно-оптическая коммутационная система
Ф
фронтальный доступ
96
ширина и глубина шкафа, 900х600 мм
42П
правая секция, полезная высота в юнитах, 42U
19"
с направляющими 19" стандарта
Ф
фронтальный доступ
О
с органайзерами
С НДС

Цена без НДС:

Розница от 1 шт
103 055,77 ₽
Опт от 2 шт (-3%)
99 964,16 ₽
123 666,92 ₽ / шт
Розничная цена
123 667 ₽
Оптовая цена -3% (от 2 шт)
119 956,99 ₽
шт
Минимальный заказ 1 шт
В наличии 0 шт
Дистрибьюторы
0 шт
Срок поставки
5-7 недель
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

Решение ВОКС-Ф (волоконно-оптическая коммутационная система, фронтальный доступ к кроссовому полю) базируется на специализированном телекоммуникационном шкафе, состоящем из двух секций размерности 10'' и 19'' с полезной высотой 42U или 45U.

Зона ввода ОК организована в узкой секции 10'', сюда вводятся входящие и исходящие кабели, здесь же размещается зона хранения запаса длины оптических шнуров.

Зона монтажа и коммутации ОВ располагается в широкой секции 19'', где устанавливаются кроссовые модули. При необходимости, в широкой секции могут размещаться дополнительные узлы ввода кабелей и органайзеры ШОС.

Оптические адаптеры, установленные на передней панели кроссовых модулей, образуют фронтальное кроссовое поле.

Входящие и исходящие многоволоконные кабели фиксируются и разделываются до волокон в специализированных узлах ввода (общее наименование – ВКР, см. раздел «Вводы кабельные разветвительные ВКР» ). Здесь же при необходимости происходит заземление металлических элементов кабелей. Узлы ввода ВКР имеют различную конструкцию и состав в соответствии с конструкцией кабелей, для которых они предназначены. ВКР-1 должны использоваться с кабелями в легкой броне (гофрированная стальная лента), ВКР-2 – с кабелями в проволочной или стеклопластиковой броне, ВКР-3 – с небронированными кабелями. Узлы ввода ВКР-1, 2, 3 размещаются на несущих 10'' или 19'' панелях. На одной панели может размещаться от 4-х до 42-х узлов ввода, в зависимости от их исполнения и конструкции несущих панелей.

От узлов ввода оптические волокна в модулях, помещенных в специальные транспортные трубки, поступают в кроссовые модули, где свариваются с пигтейлами. На лицевой панели кроссового модуля устанавливаются оптические адаптеры. Для удобства монтажа и обслуживания ОВ, внутренняя часть модуля с кассетой и панелью с адаптерами может выдвигаться или поворачиваться (в зависимости от конструкции).

Высота кроссового модуля составляет 0,5U. Кроссовые модули имеют номинальную емкость 24 ОВ (для FC, SC) или 48 ОВ (LC). Для установки модулей в конструктив стойки или шкафа используются 19'' корпуса высотой 1U, 2U или 3U, объединяющие соответственно 2, 4 или 6 кроссовых модулей.

Для организации патчкордов, подключенных к портам кроссовых модулей, используются специальные фронтальные и боковые органайзеры для укладки запаса длины патчкордов.

Прочие характеристики
Макс. число оптических портов FC/SC (LC)
2016/2016/4032
Макс. число вводимых ОК
40
Габариты (Ш х Г х В), мм
900х600х2000
Масса, кг
140
Комплектация
Корпус, широкая секция 42U 19"
1
Корпус, узкая секция 42U 10"
1
Комплект органайзеров
1
Логистические параметры
Объём, м³
0,577241
Вес, кг
175,9
