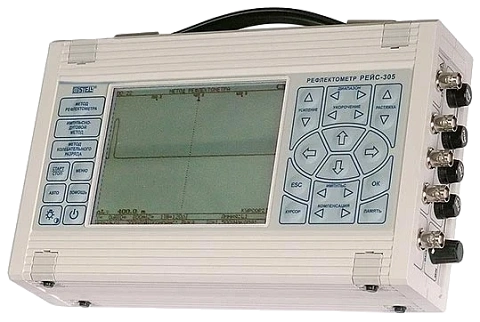

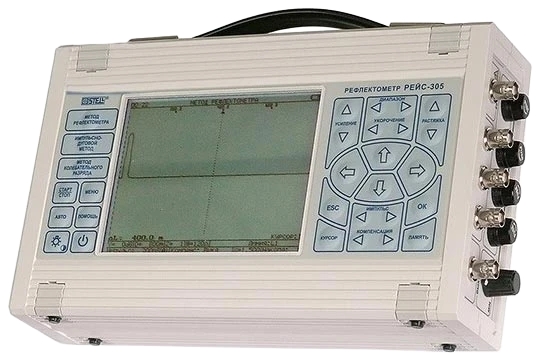

Рефлектометр РЕЙС-305 является малогабаритным мощным цифровым измерительным прибором, который предназначен специально для обнаружения всех видов повреждений в силовых и других кабельных линиях.

Типы измерения:

Метод импульсной рефлектометрии
Метод колебательного разряда
Импульсно-дуговой метод

Метод импульсной рефлектометрии

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5)

200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м

Коэффициент укорочения

Установка или измерение в пределах 1,000...7,000, имеется встроенная таблица коэффициентов укорочения

Зондирующие сигналы

Импульс 7 В...25 В, длительность 12,5 нс...30 мкс

Выходное сопротивление

25...1000 Ом, с отображением величины на экране

Инструментальная погрешность измерения расстояния

не более 0,2 %

Система отсчета

При помощи двух вертикальных курсоров: нулевого и измерительного

Режимы измерения

Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-памятьРазность - Отображение разности двух рефлектограмм: вход-вход, вход-п

Растяжка

Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения)

Память

Возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет

Отстройка от аддитивных помех и шумов

Усреднение посредством цифрового накопления

Отстройка от синхронных помех

При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм лин

Отображение информации

Рефлектограммы и результаты цифровой обработки отображаются в графическом видеРежимы работы, параметры, информация - в алфавитно-цифровом и символьном виде

Экран

Встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой

Питание

Встроенные аккумуляторы. Сеть переменного тока напряжением 85...265 В, 47...63 Гц. Бортовая сеть автомобиля 11...15 В

Условия эксплуатации

По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55 °С

Габаритные размеры

275 х 160 х 65 мм

Масса

Не более 2 кг, с учетом встроенных аккумуляторов

Метод колебательного разряда

Максимальная амплитуда входных сигналов

50 В

Входное сопротивление по волновому входу

2 кОм

Способы запуска запоминающего устройства

Ждущий - от входного сигнала, после нажатия кнопки стартаАвтоматический - периодический запуск с периодом, зависящим от диапазона измеряемых расстояний

Частота дискретизации

160 МГц

Подключение к линии (при методе колебательного разряда)

Через присоединительное устройство по напряжению или по току

Импульсно-дуговой метод

Диапазон амплитуд входных сигналов (периодических и однократных) на входе, В

0,002 - 50 (без присоединительного устройства напряжения)

Частота дискретизации входного сигнала, МГц

160

Виды запуска

Автоматический, однократный и ручной

Усиление, дБ

от –12 до 60

Комплектация

Блок питания-зарядки

Вспомогательный кабель питания 12 В

Кабель поверки

Кабель присоединительный

Кабель связи с компьютером

Кабель синхронизации

Кабель соединительный 2 м

Предохранитель ВП2Б-1В 0,25 А 250 В

Предохранитель ВП2Б-1В 1А 250 В

Прибор РЕЙС-305

Программа РЕЙС-305 на дискете

Руководство по эксплуатации

Сумка

Формуляр

Логистические параметры

Объём, м³

0,06

Вес, кг
