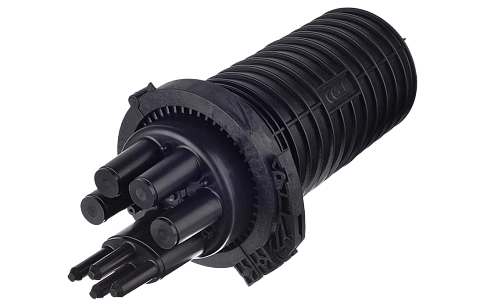

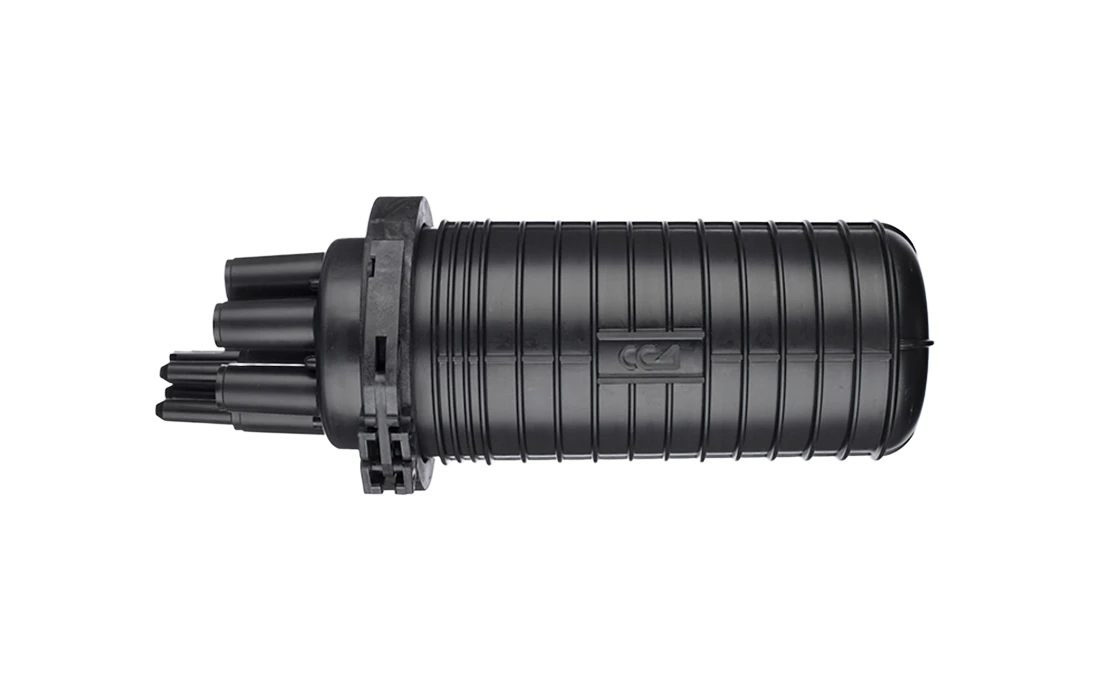

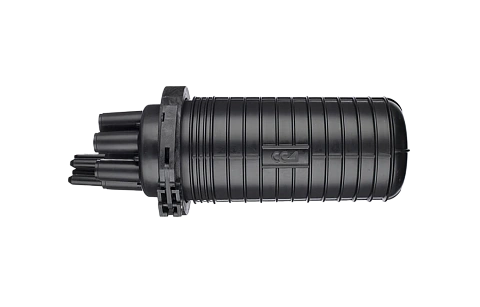

Муфта МТОК-В3/240-1КС4845-К ССД
МТОК
муфта тупиковая оптическая
В
оголовник типа В
3

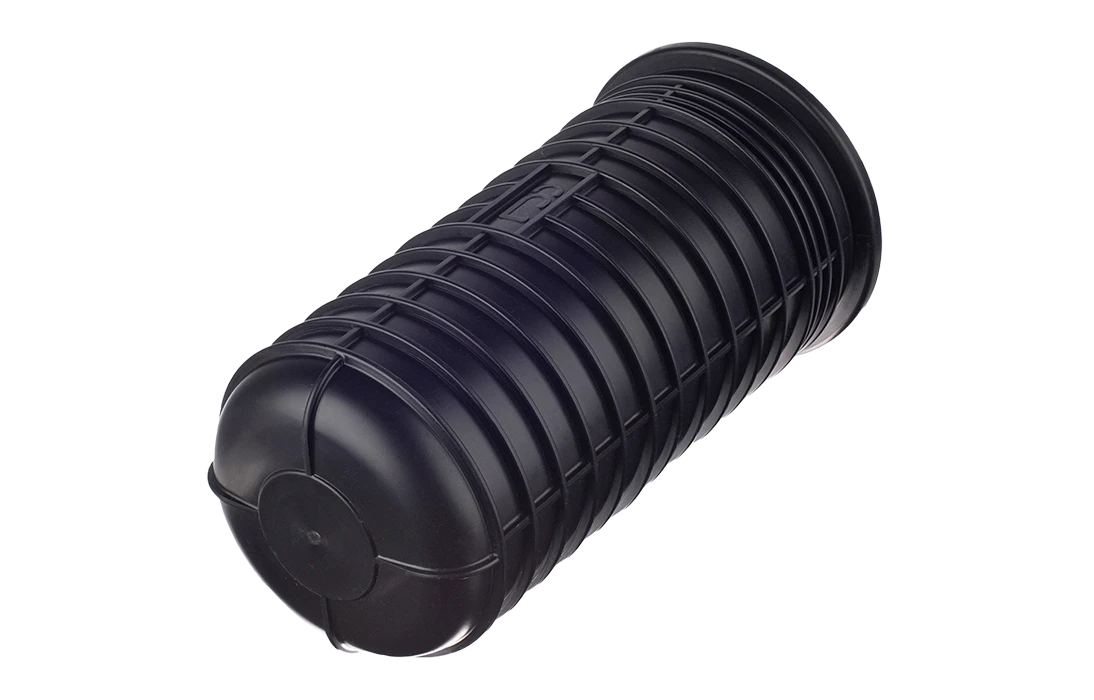

кожух типа 3
240
емкость муфты 240 ОВ
1
1 кассета в комплекте
КС4845
кассета типа КС-4845
К
наличие КДЗС в комплекте муфты
С НДС

Цена без НДС:

Розница от 1 шт
4 191 ₽
Опт от 30 шт (-3%)
4 065,27 ₽
5 029,20 ₽ / шт
Розничная цена
5 029,20 ₽
Оптовая цена -3% (от 30 шт)
4 878,32 ₽
шт
Минимальный заказ 1 шт
В наличии 441 шт
Дистрибьюторы
0 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 1-2 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Техническая поддержка
Ответим на все вопросы по товару

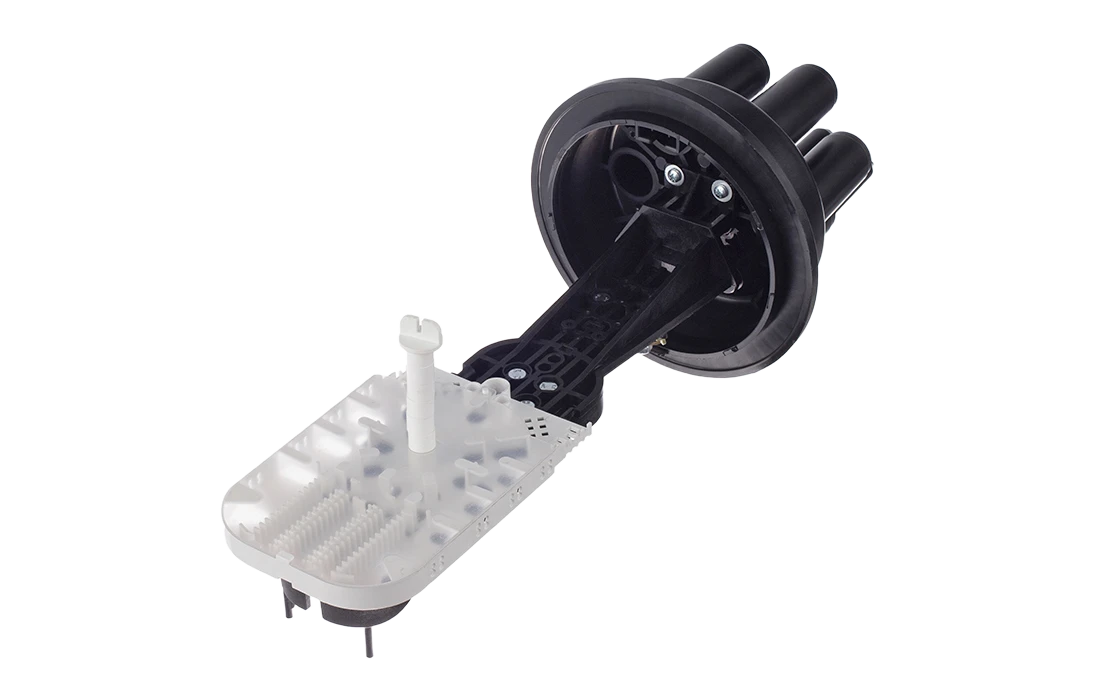

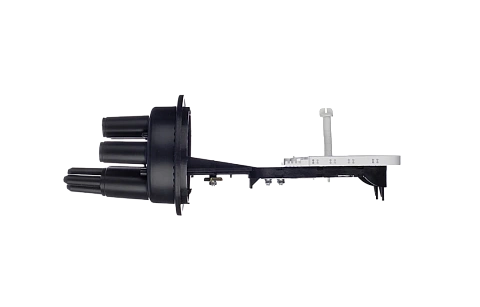

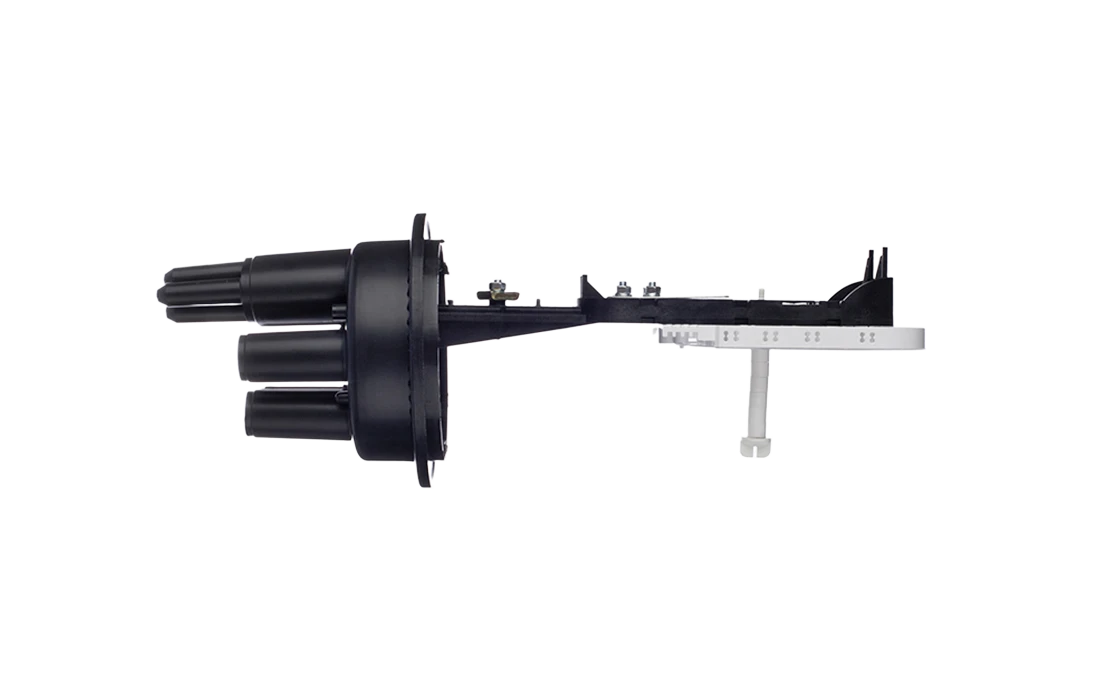

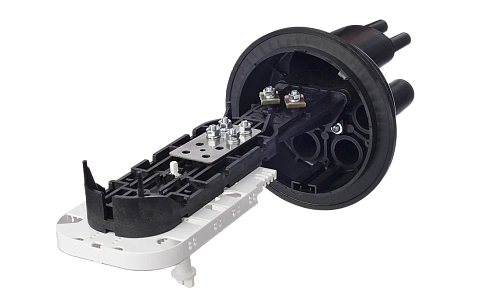

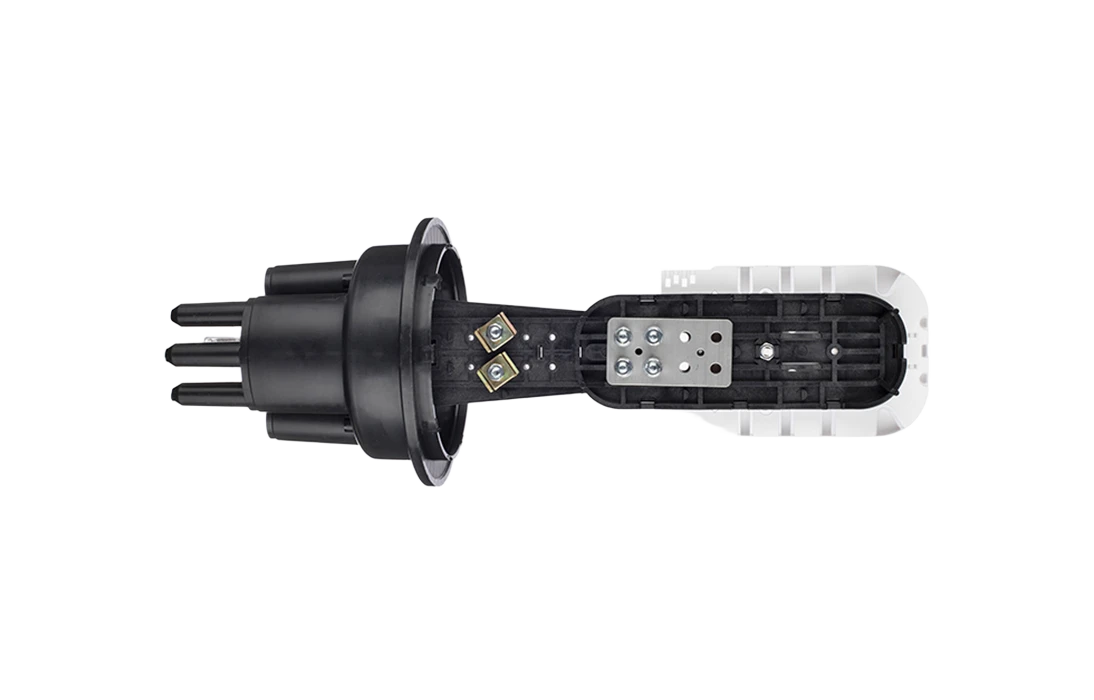

Предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

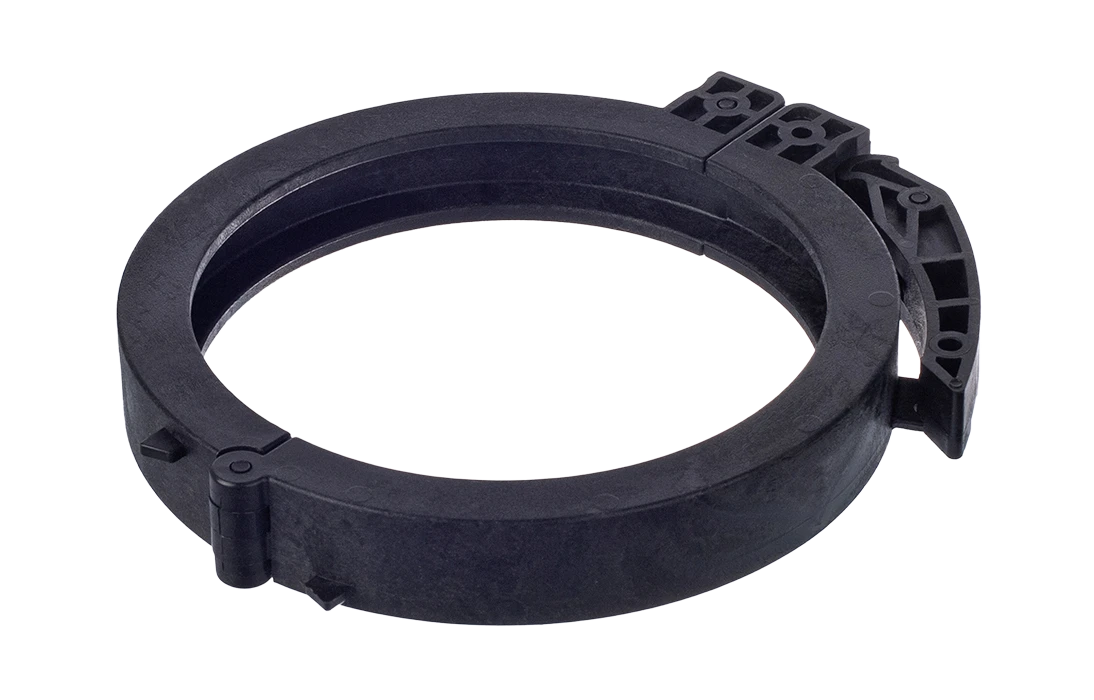

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

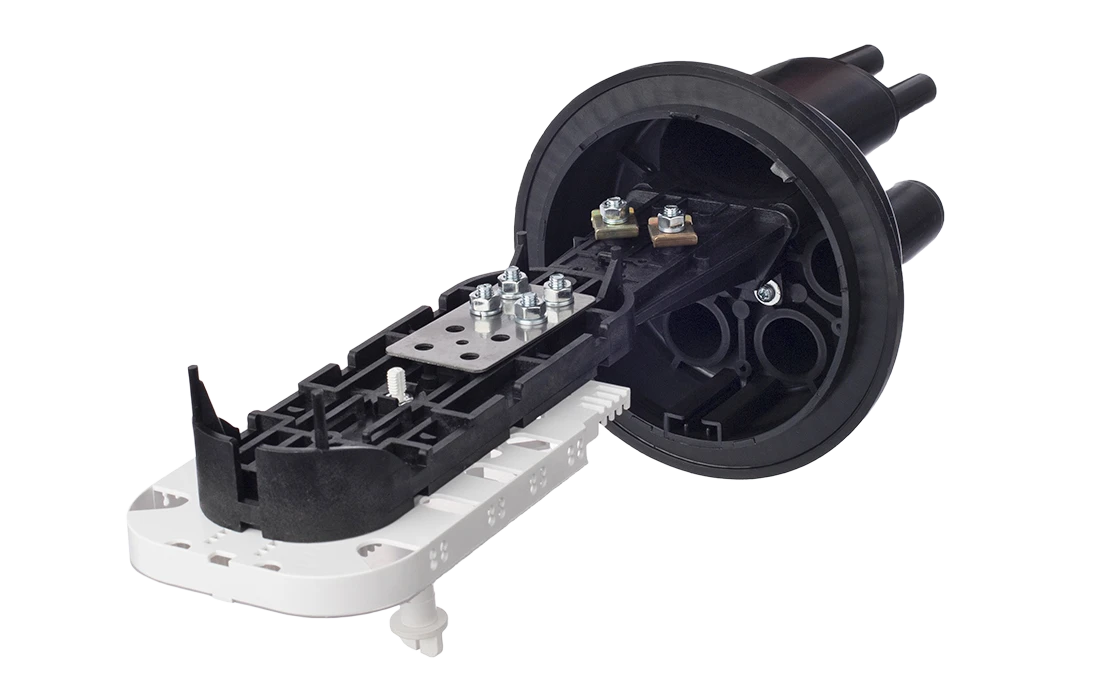

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

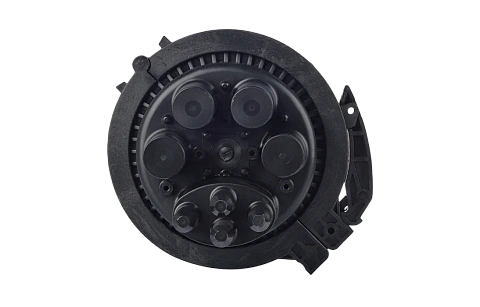

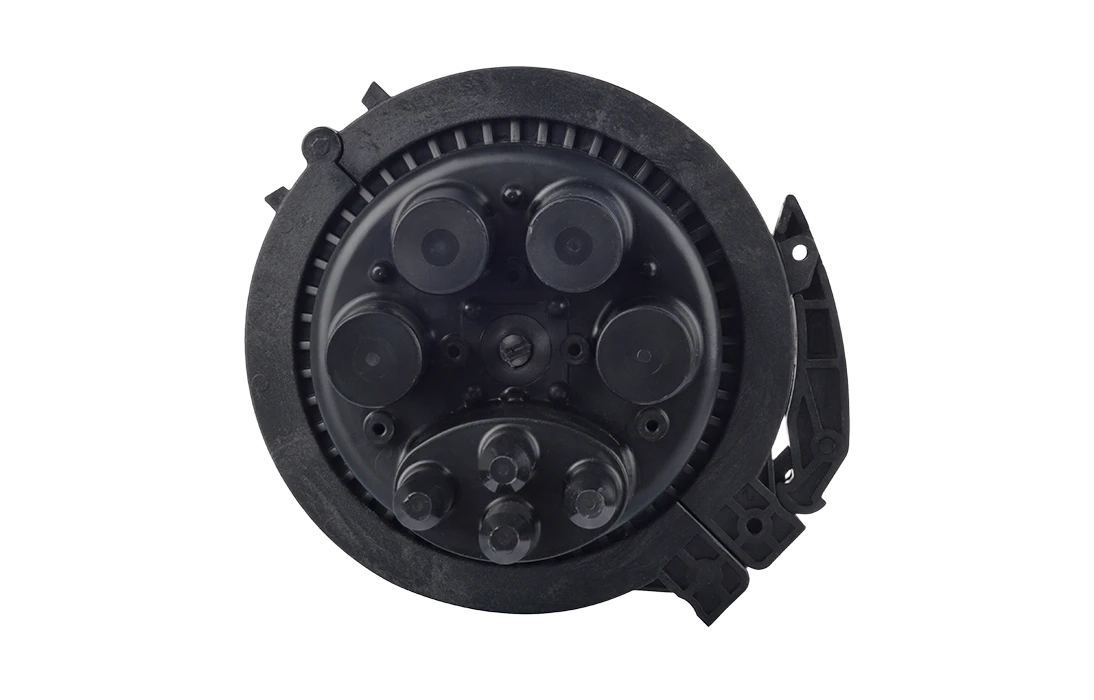

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Основные характеристики
Место установки
На опоре
Исполнение
Тупиковая
Макс. кол-во вводимых кабелей, шт
8
Макс. кол-во сварных соединений, шт
240
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Да
Макс. диаметр вводимого кабеля, мм
22
Степень пылевлагозащиты
IP68
Сплиттерный модуль
Нет
Разветвитель
Нет
Тип муфты
Муфты подвесные
Серия
МТОК-В3
Прочие характеристики
Кол-во сварных соединений
240
Тип кассет
КC-4845
Макс. кол-во кассет
5
Кол-во вводов:
- круглый, до 22 мм
4
- овальный, до 10 мм/до 25 мм/транзит
4/2/1
Герметизация корпуса
Хомут
Герметизация вводов
Спецвводы
Температура эксплуатации ºС
от -60 до +70
Габаритные размеры:
- длина, мм
494
- диаметр, мм
215
Масса, кг
2
Комплектация
Корпус (оголовник,кожух, хомут)
1
Кассета КС-4845 с крышкой
1
Гильзы КДЗС 4525
20
Комплект маркеров и стяжек
1
Силикагель (пакет)
1
Логистические параметры
Объём, м³
0,022321
Вес, кг
1,92
