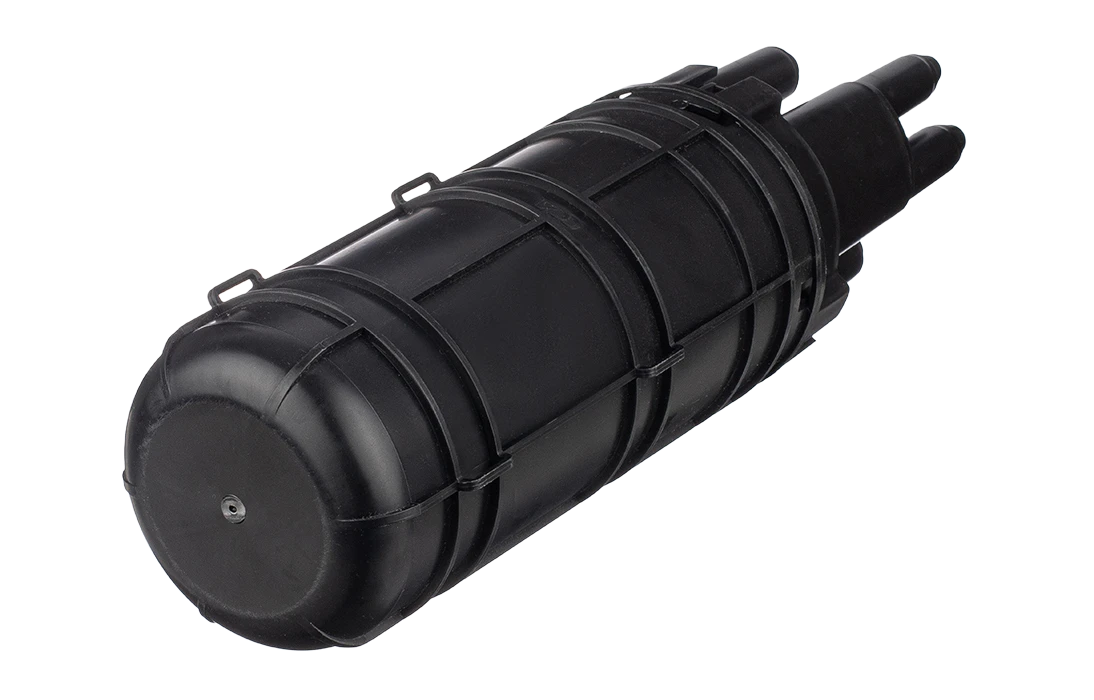

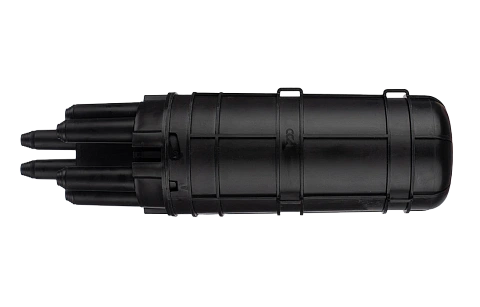

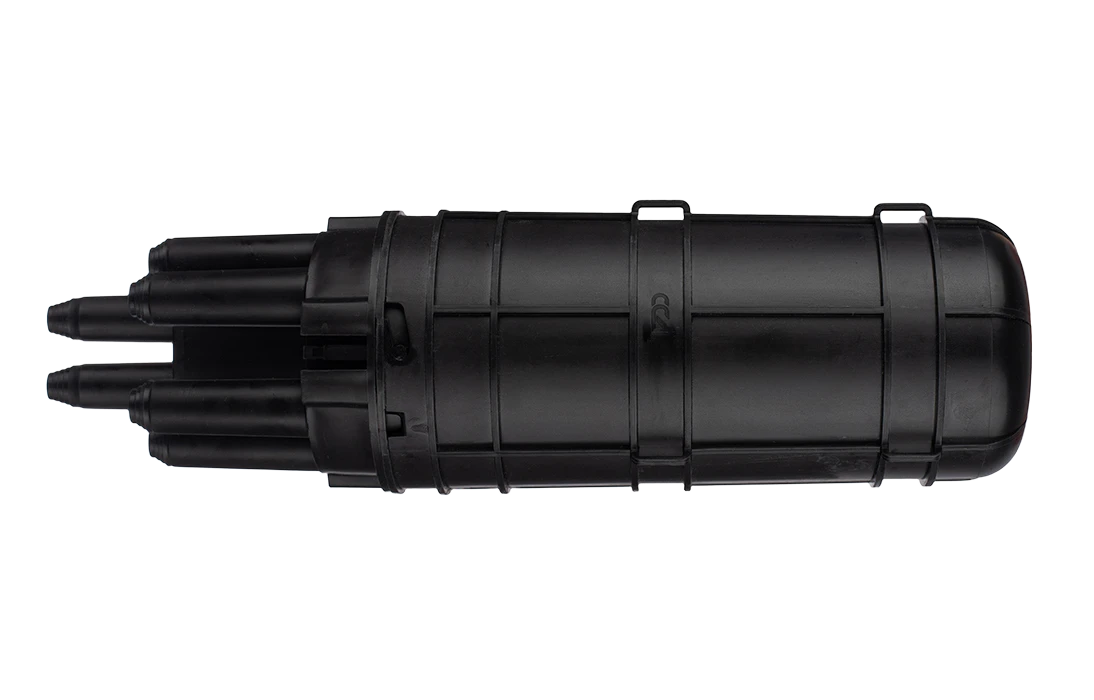

Муфта МТОК-ЛА9/64-1КН6445-К ССД
МТОК
Муфта тупиковая оптическая
ЛА
Оголовник типа ЛА
9
Кожух типа 9
1КН
Кронштейн-кассета
64
Емкость муфты ОВ
45
Макс. Длина гильзы КДЗС 45 мм
К
Наличие КДЗС в комплекте
С НДС

Цена без НДС:

Розница от 1 шт
980 ₽
Опт от 10 шт (-3%)
950,60 ₽
1 176 ₽ / шт
Розничная цена
1 176 ₽
Оптовая цена -3% (от 10 шт)
1 140,72 ₽
шт
Минимальный заказ 1 шт
В наличии 183 шт
247 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 1-2 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

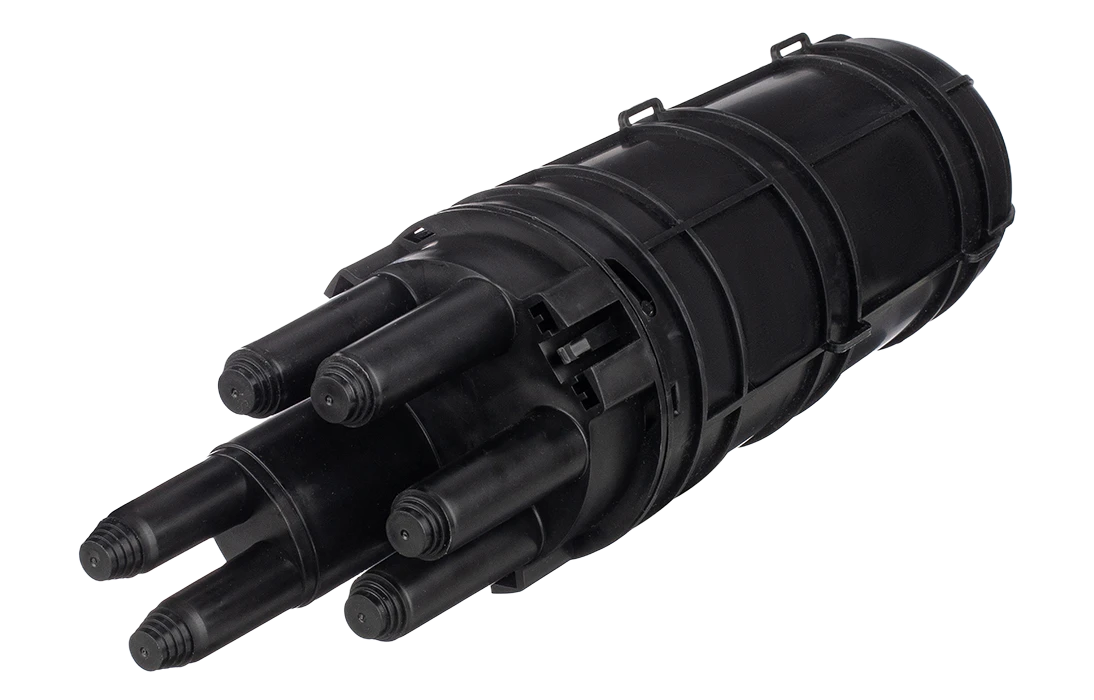

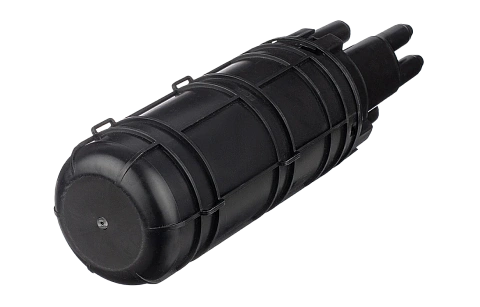

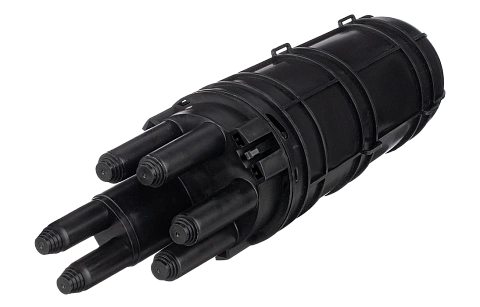

Предназначена для установки на опорах и монтажа подвесных самонесущих ОК, а также оптических кабелей с вынесенным силовым элементом типа «8».

Основные преимущества линейки ЛА-9 перед подвесными муфтами типа МТОК:

1) Компактный размер муфты обеспечивает размещение в условиях ограниченного пространства, на открытом воздухе или внутри помещений.

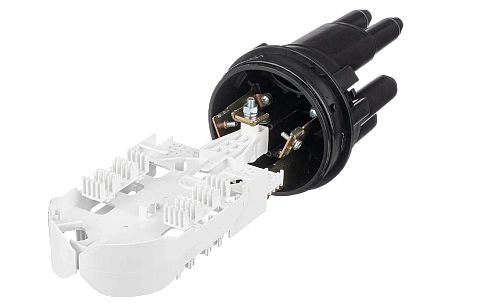

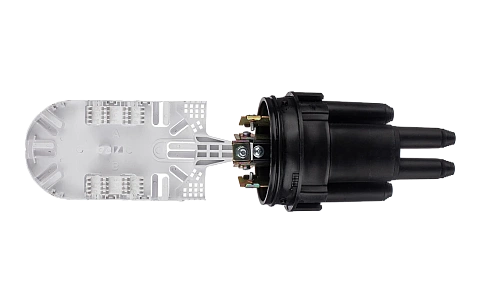

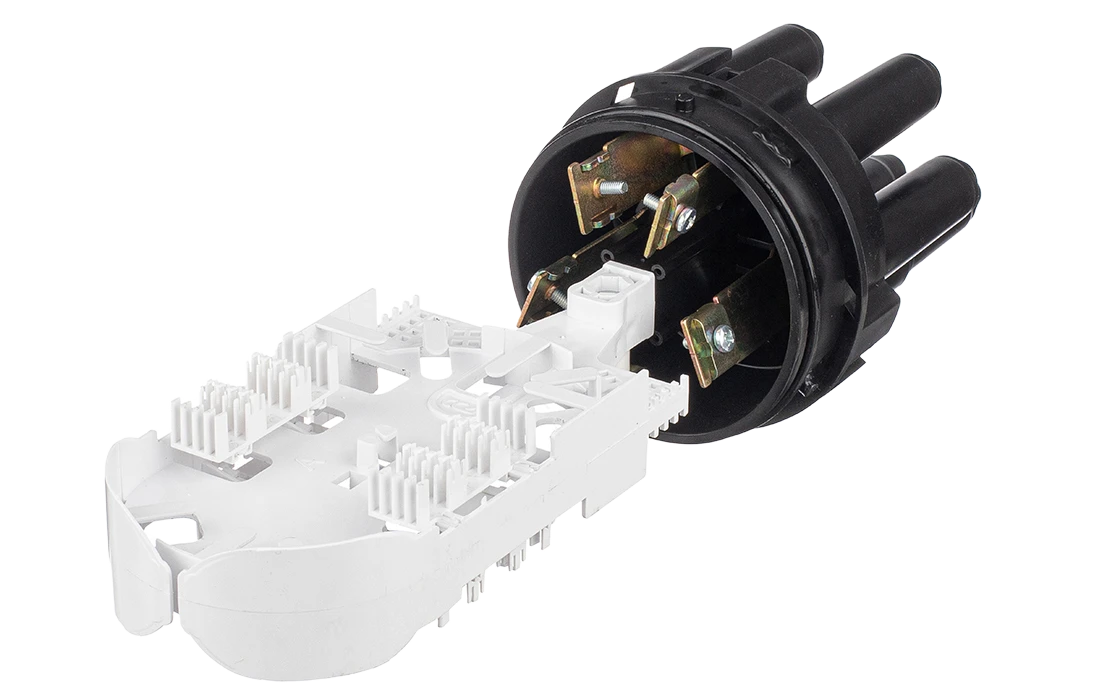

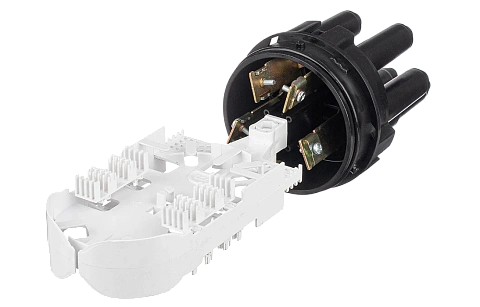

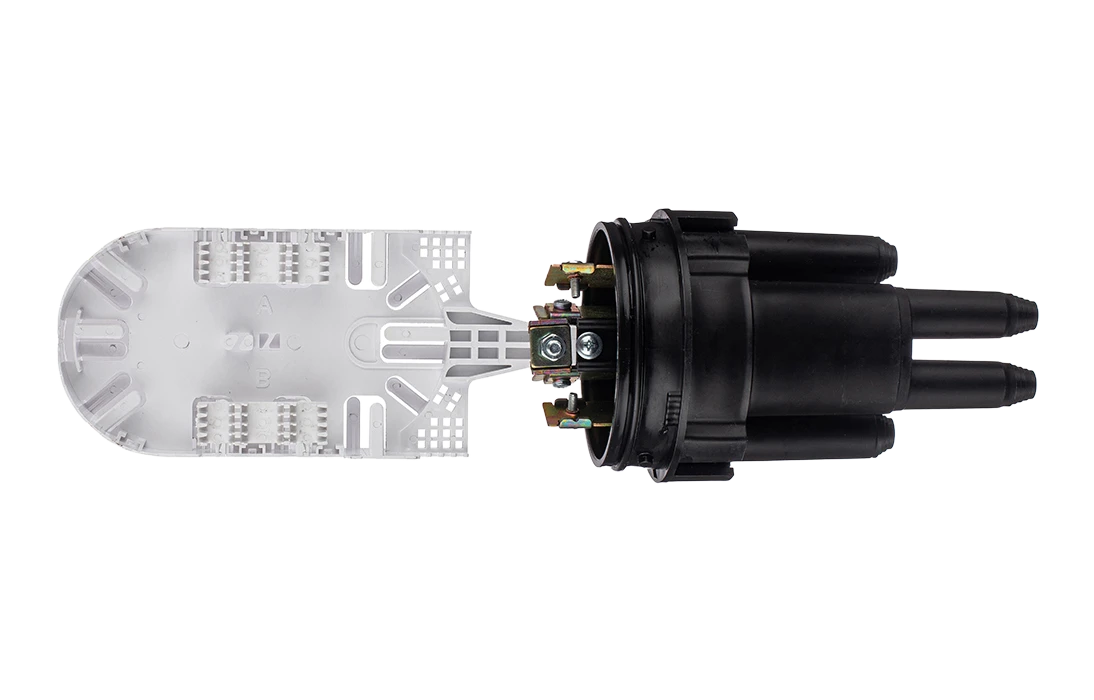

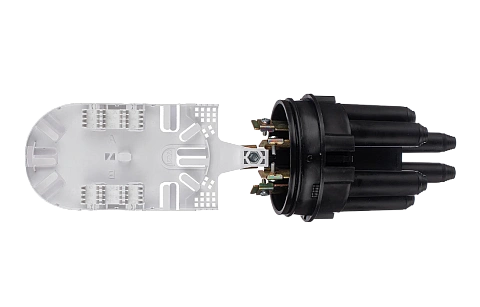

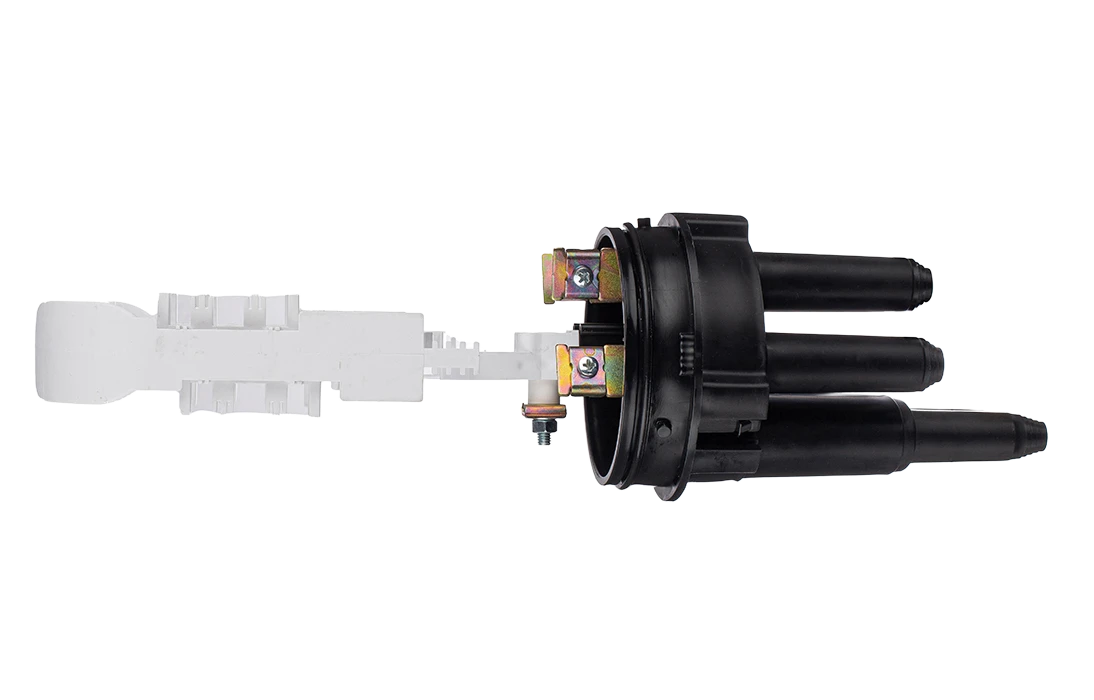

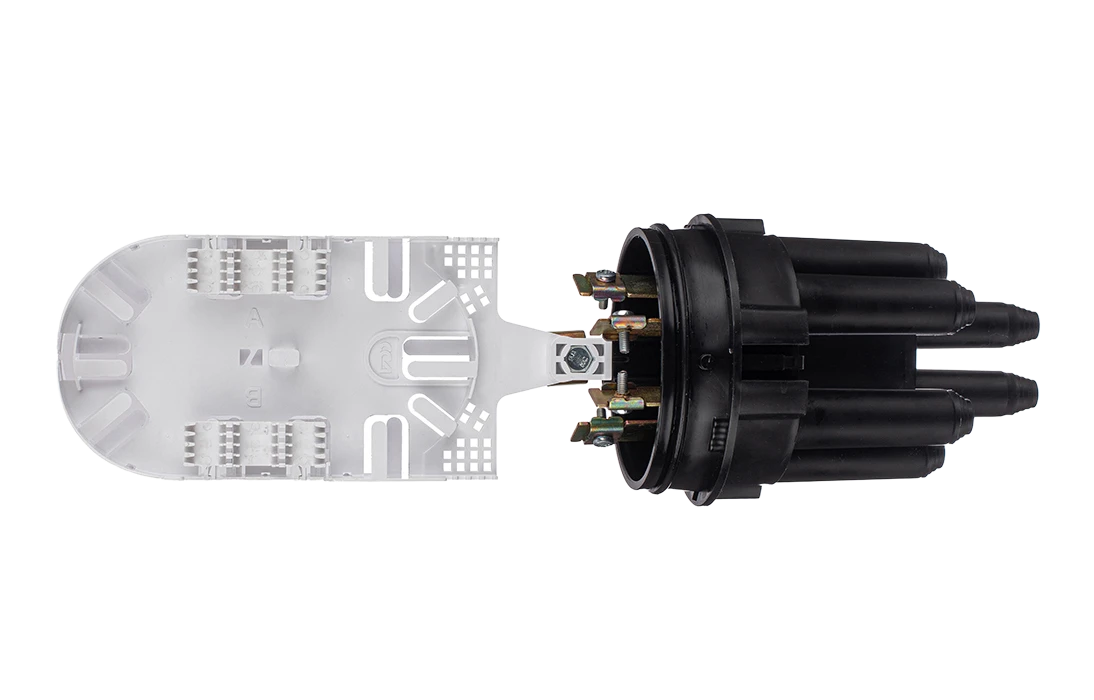

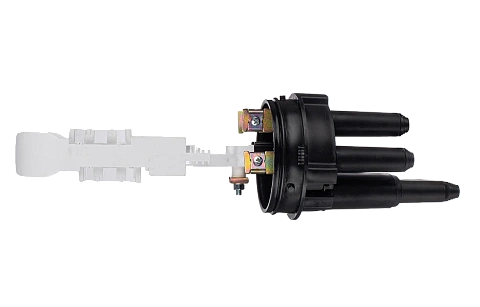

2) Оригинальная конструкция с лотком-кассетой, в базовом исполнении имеет 4 навесных ложемента для размещения 64 КДЗС 4525 и «байонет» соединение оголовника и кожуха, без использования хомута.

3) Новый оголовник с возможностью установки на кронштейн для подвески без применения крепежных элементов.

4) Овальный патрубок с 2-мя добавленными пальцами и расширением возможности ввода до 6 оптических кабелей в малогабаритную муфту.

Способ герметизации корпуса с оголовником - механический, при помощи эластичной кольцевой прокладки.

Емкость муфты при размещении ССД КДЗС 4525: без ввода транзитной петли ОМ – 64 шт., с вводом транзитной петли ОМ – 32 шт.

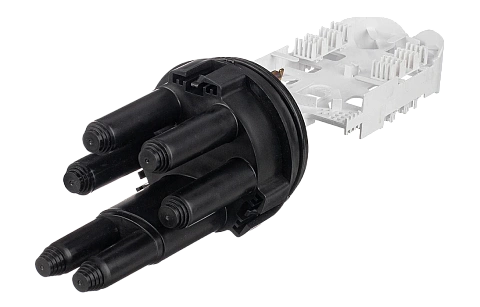

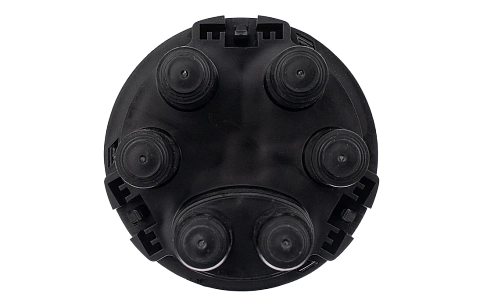

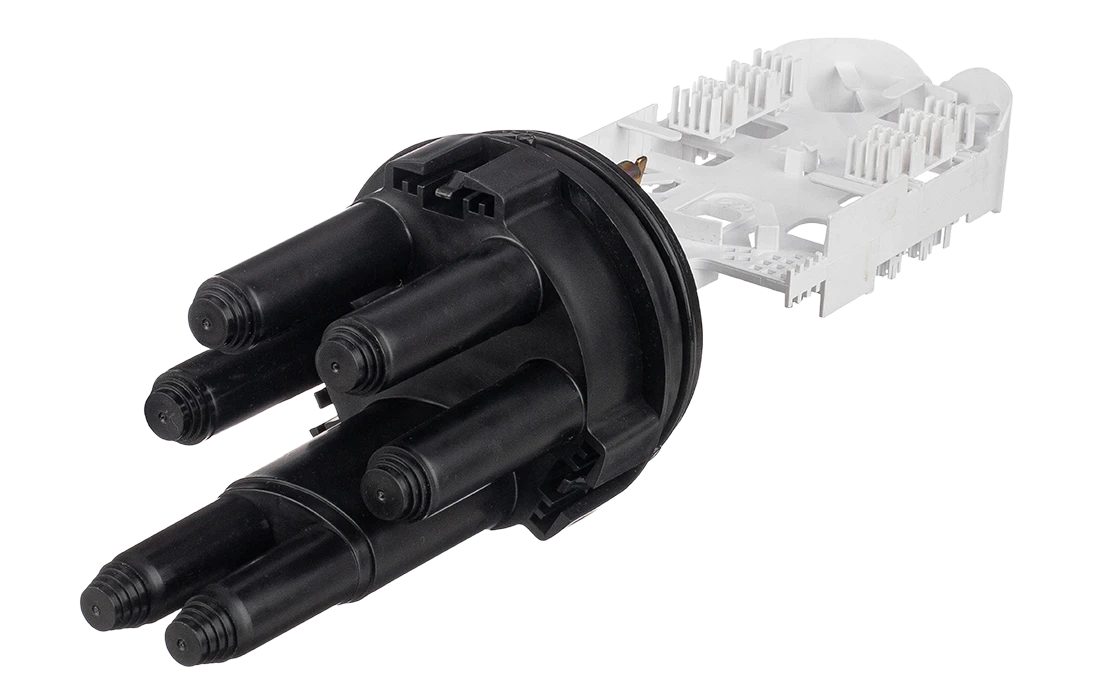

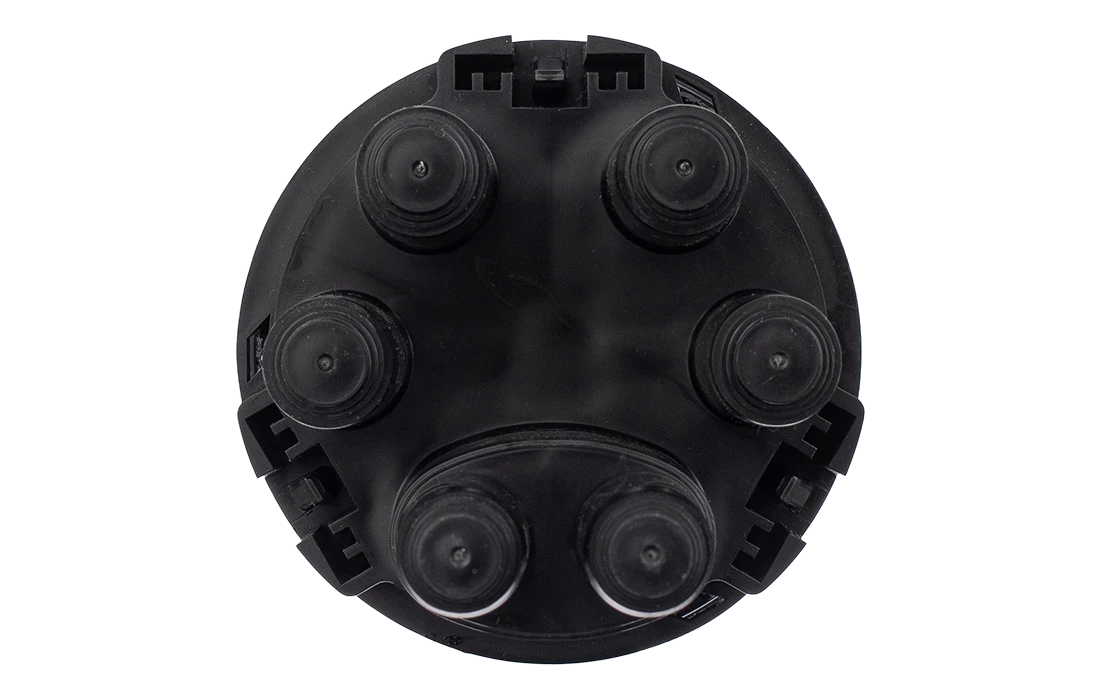

На оголовнике муфты 4 круглых патрубка для ввода кабелей диаметром 6-16 мм и 2 круглых патрубка на овальном патрубке для ввода кабелей 6-14 мм.

На оголовнике муфты предусмотрен овальный патрубок для ввода транзитной петли оптических модулей без их разрезания. Выкладка петли модулей осуществляется на лотке со стороны овального ввода.

При вводе транзитной петли, в лоток дополнительно устанавливаются специальные держатели из комплекта деталей и материалов, а ложементы для КДЗС и лишние органайзеры - удаляются.

Овальный патрубок оголовника уменьшенного размера по сравнению с МТОК-Л7, Л6, Г3 и пр., может использоваться для одного из перечисленных случаев:

1) ввода транзитной петли кабеля диаметром до 16 мм. (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)

2) ввода двух кабелей диаметром до 16 мм (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)

Герметизация кабелей введенных в круглые патрубки осуществляется с помощью термоусаживаемых трубок ТУТ 28/6. Круглые патрубки на оголовнике муфты изначально герметичны и на концах имеют ступенчатую форму с разными диаметрами.

Срезая патрубок в определенном месте, можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Все патрубки муфты оснащены индивидуальными узлами крепления ЦСЭ.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 8 штук.

Основные характеристики
Место установки
На опоре
Исполнение
Тупиковая
Кол-во вводимых кабелей, шт
6
Максимальное кол-во сварных соединений, шт
64
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Да
Диаметр вводимого кабеля, мм
16
Степень пылевлагозащиты
IP67
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты подвесные
Кол-во сварных соединений:
- без транзитной петли
64
- с транзитной петлей
32
Тип кассет
Встроена в конструкцию муфты
Тип ложементов
Л16-4525
Кол-во ложементов
4
Кол-во вводов:
- круглый ступенчатый, до 16 мм
4
- овальный, до 14 мм/транзит до 16 мм
2/1
Герметизация корпуса
Байонет
Герметизация вводов
ТУТ
Температура эксплуатации ºС
от -60 до +70
Габаритные размеры:
- длина, мм
393
- диаметр, мм
113
Масса, кг
0,65
Комплектация
Корпус (оголовник, кожух, прокладка)
1
Лоток-кассета
1
Ложемент ЛА16-4525
4
Фиксатор ЦСЭ
4
Гильзы КДЗС 4525
20
Комплект маркеров и стяжек
1
Держатель
6
Трубка ТУТ 28/6 для круглых вводов ОК
2
Силикагель
30
Паспорт
1
Упаковка
1
Логистические параметры
Объём, м³
0,00571
Вес, кг
0,8
