Муфта МОПГ-МП-1/216-6КТ3645-К ССД
МОПГ
муфта оптическая подвесная для грозатроса
МП
модификация муфты «МП-1»
216
емкость муфты 216 ОВ
6
шесть кассет в комплекте
КТ3645
кассета КТ-3645
С НДС

Цена без НДС:

Розница от 1 шт
32 816,72 ₽
Опт от 30 шт (-3%)
31 832,25 ₽
39 380,06 ₽ / шт
Розничная цена
39 380,10 ₽
Оптовая цена -3% (от 30 шт)
38 198,70 ₽
шт
Минимальный заказ 1 шт
В наличии 0 шт
Дистрибьюторы
0 шт
Срок поставки
4-6 недель
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Техническая поддержка
Ответим на все вопросы по товару

Предназначена для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, на которых используется функция плавки гололёда. В муфты также могут вводиться самонесущие диэлектрические оптические кабели с броней из арамидных нитей или стеклопластиковых прутков, используемые в качестве ответвительных.

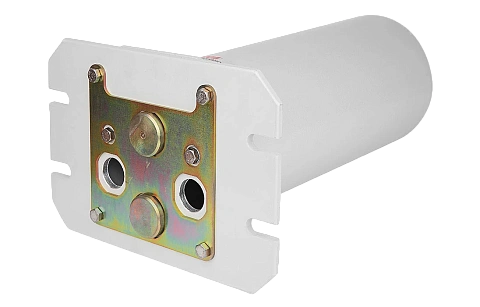

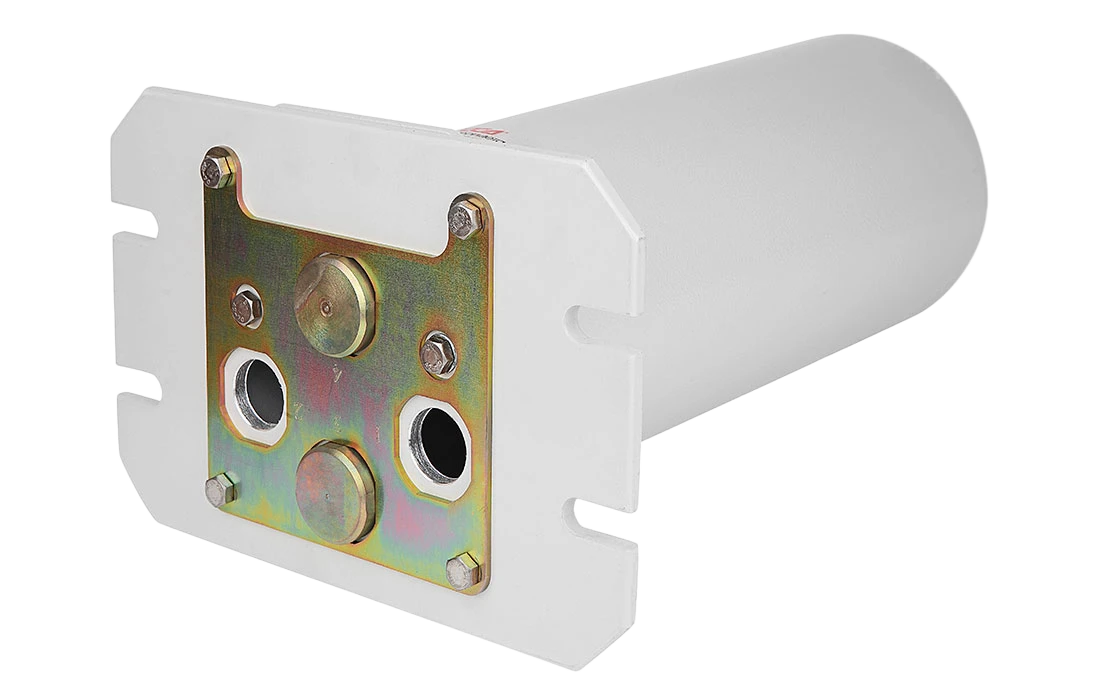

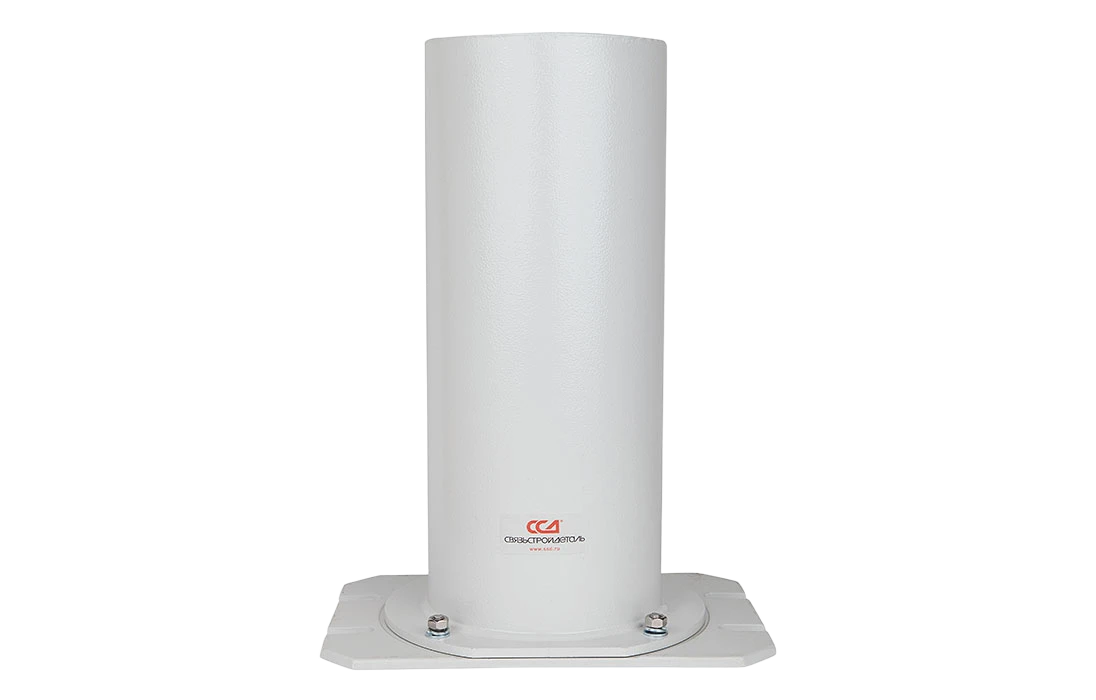

Корпус муфты полностью металлический. Способ герметизации корпуса механический при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.

В муфту можно ввести до четырёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. В комплекты для ввода грозотроса с плавкой входят диэлектрические втулки, которые изолируют корпус муфты от грозотроса с электрической прочностью 1000 В. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемые порты ввода закрываются заглушками. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплекты поставки муфт входят две заглушки с прокладками и крепёжными гайками. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

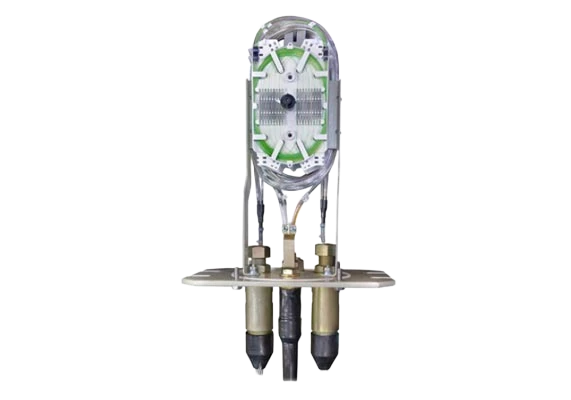

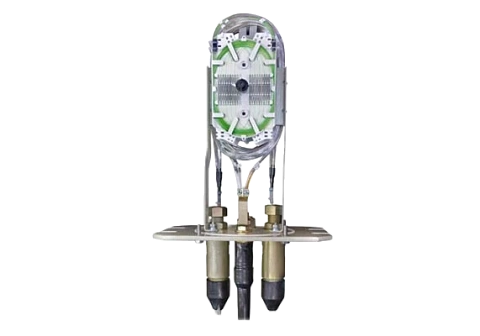

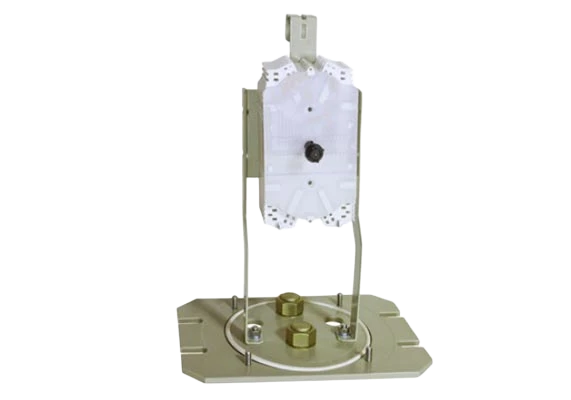

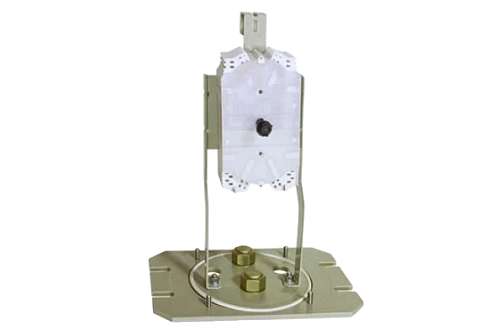

Модификации муфты оснащаются различными типами кассет. В муфту МОПГ-МП-1/128 можно установить до 4 кассет КУ-3260 с ложементами для укладки гильз КДЗС-6030 (длина 60 мм, диаметр 3 мм после усадки). Общая ёмкость такой муфты 128 сростков ОВ. В муфте МОПГ-МП-1/216 устанавливается до 6-ти кассет КТ-3645 с встроенными ложементами для КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Ёмкость муфты 216 сростков ОВ.

Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля. Для обеспечения электрической изоляции ОКГТ с плавкой гололеда, шлейфовые барабаны должны устанавливаться на металлические конструкции опор на изоляторах.

Муфты МОПГ-МП прошли испытания по действующим отраслевым программам и методикам вместе с кабелями типов ОКГТ-Ц (с центральной трубкой) и ОКГТ-С (стальной модуль в повиве) и приняты к эксплуатации на воздушных линиях электропередачи ОАО “Россети”.

Основные характеристики
Производитель
ССД
Тип товара
Муфта оптическая
Тип муфты
Муфты для ЛЭП
Серия
МОПГ-МП
Место установки
На опоре
Исполнение
Тупиковая
Макс. кол-во вводимых кабелей, шт
4
Степень пылевлагозащиты
Полностью герметичны
Макс. кол-во сварных соединений, шт
216
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Нет
Макс. диаметр вводимого кабеля, мм
22
Сплиттерный модуль
Нет
Разветвитель
Нет
Прочие характеристики
Макс. число соединений ОВ, шт.
216
Макс. кол-во вводимых ОК, шт.
4
Макс. наружный диаметр ОККТ, мм
20
Мин. наружный диаметр ОКГТ, мм
9
Макс. наружный диаметр подвесного самонесущего ОК, мм
22
Макс. кол-во кассет типа КТ-3645 шт.
6
Температура эксплуатации, °С
от -60 до +70
Относительная влажность (среднегодовое значение), %
80
Габаритные размеры:
- длина, мм
295
- ширина, мм
200
- высота, мм
390
Масса, кг
6,5
Комплектация
Кожух
1
Основание
1
Кассета КТ-3645
6
Крышка кассеты
1
Гильзы КДЗС 4525
220
Пинцет для укладки КДЗС
1
Заглушка
2
Комплект деталей для монтажа (стяжки, маркеры)
6
Перчатки х/б (пара)
1
Силикагель
1
Логистические параметры
Объём, м³
0,051429
Вес, кг
6,5
