Муфта МОПГ-МП-1/128-4КУ3260 ССД
МОПГ
муфта оптическая подвесная для грозатроса
МП
модификация муфты «МП-1»
128
емкость муфты 128 ОВ
4
четыре кассеты в комплекте
КУ3260
кассета КУ-3260
С НДС

Цена без НДС:

Розница от 1 шт
31 718,23 ₽
38 061,88 ₽ / шт
Розничная цена
38 061,90 ₽
шт
Минимальный заказ 1 шт
В наличии 0 шт
Дистрибьюторы
0 шт
Планируемое поступление
На склад — 1 шт
Из них доступно к заказу — 0 шт
Дата
Кол-во
Резерв
Доступно
12.09.2025
1
1
0
Срок поставки
4-6 недель
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

Предназначена для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, на которых используется функция плавки гололёда. В муфты также могут вводиться самонесущие диэлектрические оптические кабели с броней из арамидных нитей или стеклопластиковых прутков, используемые в качестве ответвительных.

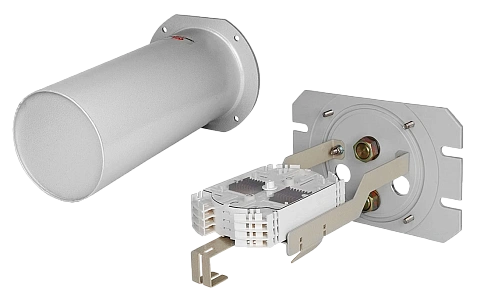

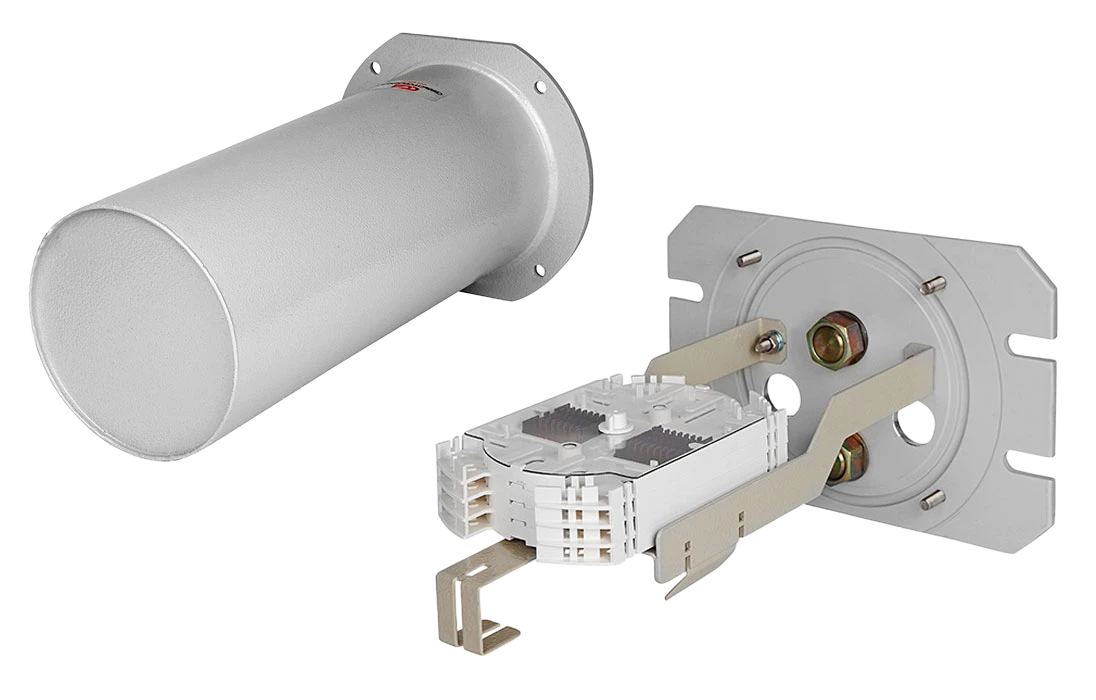

Корпус муфты полностью металлический. Способ герметизации корпуса механический при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.

В муфту можно ввести до четырёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. В комплекты для ввода грозотроса с плавкой входят диэлектрические втулки, которые изолируют корпус муфты от грозотроса с электрической прочностью 1000 В. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемые порты ввода закрываются заглушками. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплекты поставки муфт входят две заглушки с прокладками и крепёжными гайками. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

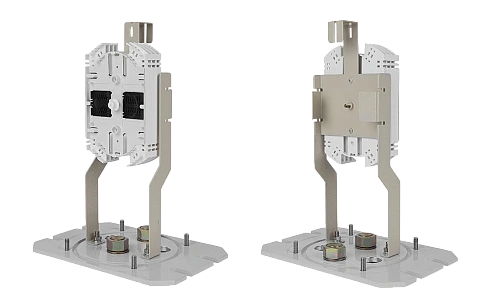

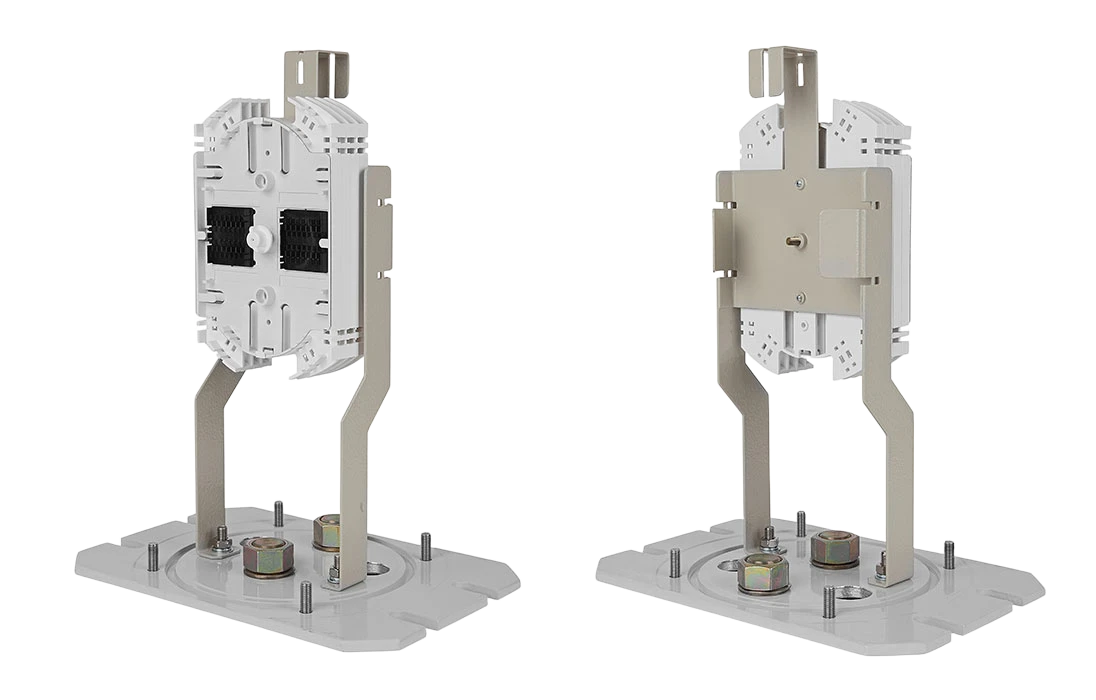

Модификации муфты оснащаются различными типами кассет. В муфту МОПГ-МП-1/128 можно установить до 4 кассет КУ-3260 с ложементами для укладки гильз КДЗС-6030 (длина 60 мм, диаметр 3 мм после усадки). Общая ёмкость такой муфты 128 сростков ОВ. В муфте МОПГ-МП-1/216 устанавливается до 6-ти кассет КТ-3645 с встроенными ложементами для КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Ёмкость муфты 216 сростков ОВ.

Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля. Для обеспечения электрической изоляции ОКГТ с плавкой гололеда, шлейфовые барабаны должны устанавливаться на металлические конструкции опор на изоляторах.

Муфты МОПГ-МП прошли испытания по действующим отраслевым программам и методикам вместе с кабелями типов ОКГТ-Ц (с центральной трубкой) и ОКГТ-С (стальной модуль в повиве) и приняты к эксплуатации на воздушных линиях электропередачи ОАО “Россети”.

Основные характеристики
Место установки
На опоре
Исполнение
Тупиковая
Кол-во вводимых кабелей, шт
4
Максимальное кол-во сварных соединений, шт
128
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Нет
Диаметр вводимого кабеля, мм
22
Степень пылевлагозащиты
Полностью герметичная
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты для ЛЭП
Прочие характеристики
Макс. число соединений ОВ, шт.
128
Макс. кол-во вводимых ОК, шт.
4
Макс. наружный диаметр ОКГТ, мм
20
Мин. наружный диаметр ОКГТ, мм
9
Макс. наружный диаметр подвесного самонесущего ОК, мм
22
Макс. кол-во кассет типа КУ-3260, шт.
4
Температура эксплуатации, °С
от -60 до +70
Относительная влажность (среднегодовое значение), %
80
Габаритные размеры:
- длина, мм
295
- ширина, мм
200
- высота, мм
390
Масса, кг
6
Комплектация
Кожух
1
Основание
1
Кассета КУ-3260
4
Крышка кассеты
1
Гильзы КДЗС 6030
50
Пинцет для укладки КДЗС
1
Заглушка
2
Комплект деталей для монтажа (стяжки, маркеры)
4
Перчатки х/б (пара)
1
Силикагель
1
Логистические параметры
Объём, м³
0,048
Вес, кг
6,5
