Муфта МОПГ-М-1/216-6КТ3645-К ССД
МОПГ
муфта оптическая подвесная для грозатроса
М-1
модификация муфты «М-1»
216
емкость муфты 216 ОВ
6
шесть кассет в комплекте
КТ3645
кассета КТ-3645
К
наличие КДЗС
С НДС

Цена без НДС:

Розница от 1 шт
33 798,64 ₽
Опт от 30 шт (-3%)
32 784,71 ₽
40 558,37 ₽ / шт
Розничная цена
40 558,40 ₽
Оптовая цена -3% (от 30 шт)
39 341,65 ₽
шт
Минимальный заказ 1 шт
В наличии 23 шт
Дистрибьюторы
0 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 4-6 недель
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Техническая поддержка
Ответим на все вопросы по товару

Предназначена для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, а также самонесущих диэлектрических оптических кабелей с броней из арамидных нитей или стеклопластиковых прутков, используемых в качестве ответвляющихся.

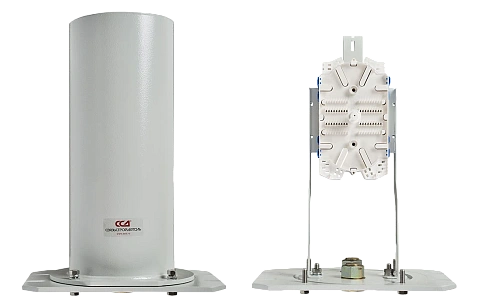

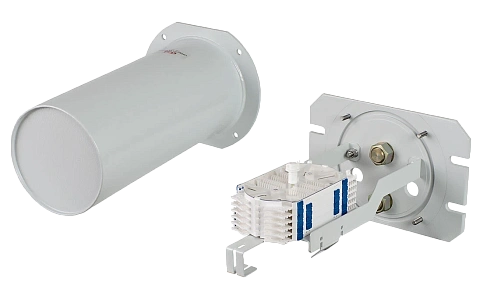

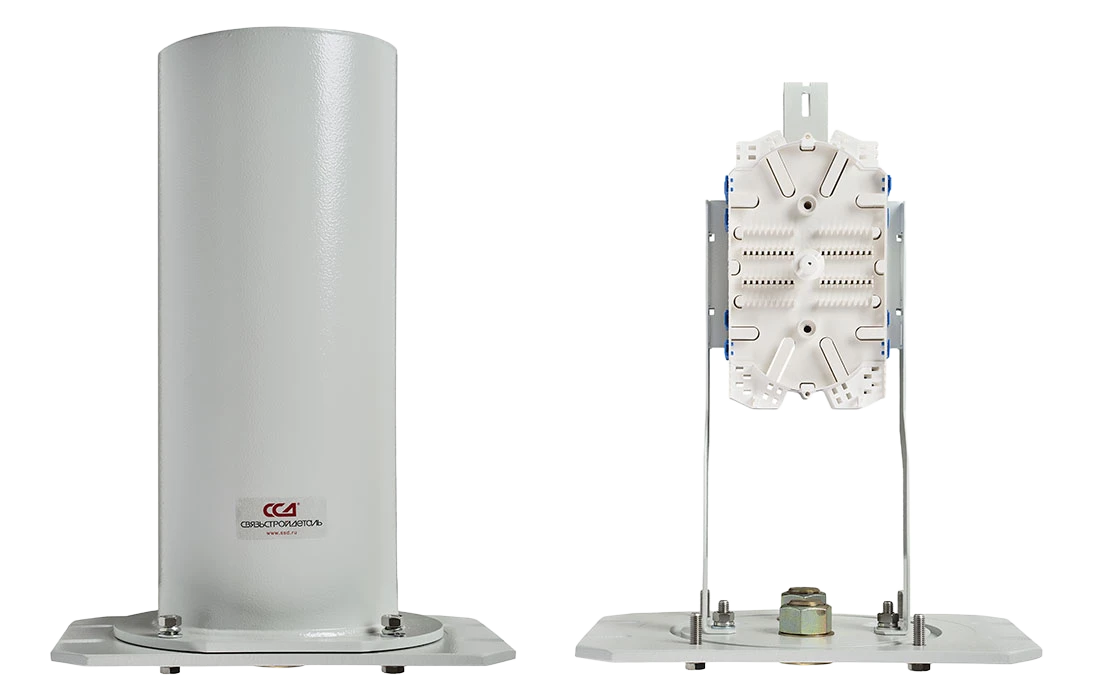

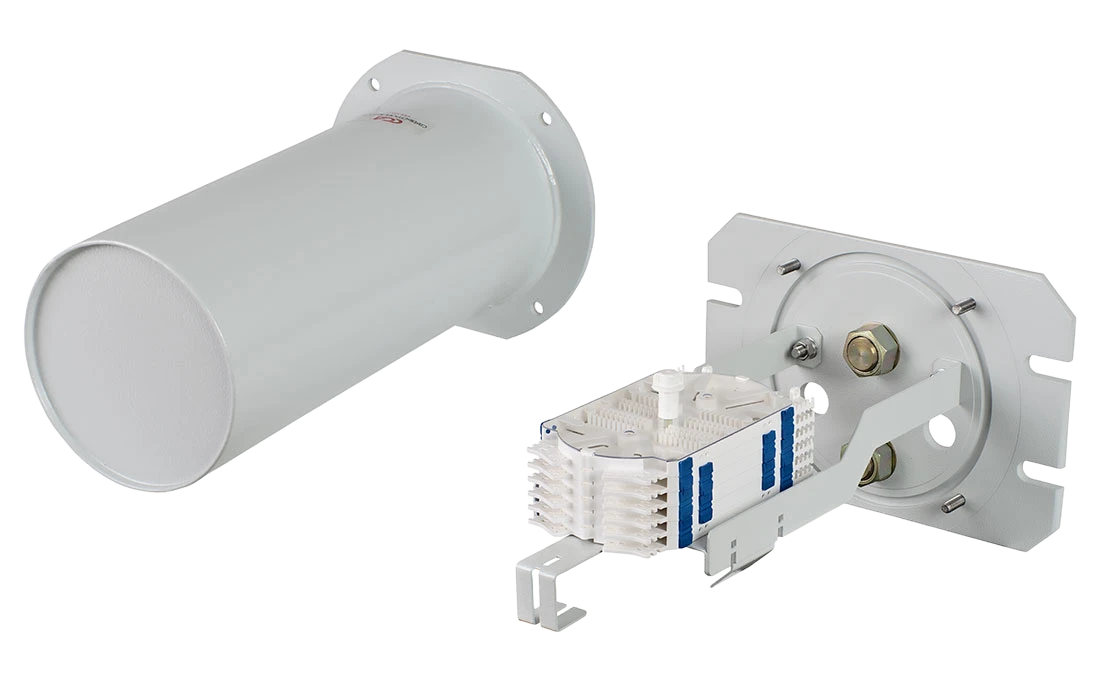

Корпус муфты полностью металлический. Способ герметизации корпуса механический при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.

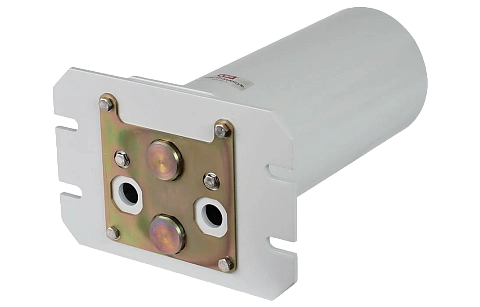

В муфту можно ввести до четырёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемые порты ввода закрываются заглушками. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплекты поставки муфт входят две заглушки с прокладками и крепёжными гайками. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

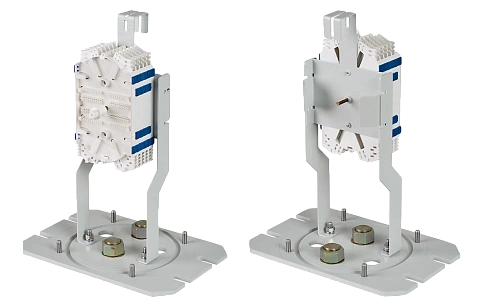

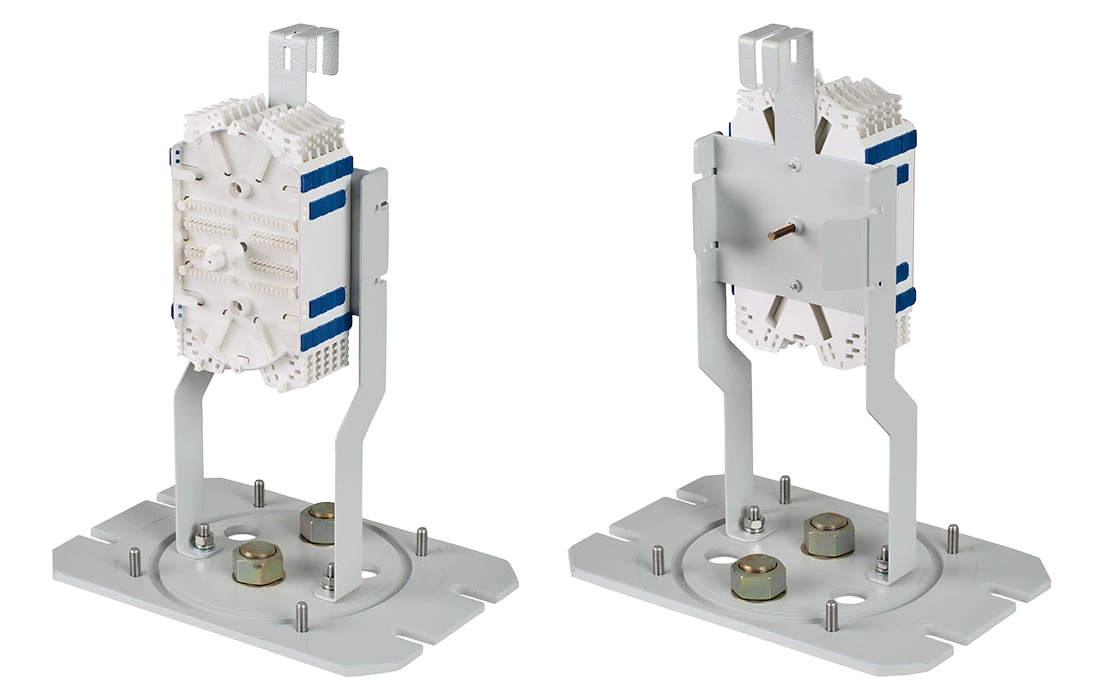

Модификации муфты оснащаются различными типами кассет. В муфту МОПГ-М-1/128 можно установить до 4 кассет КУ-3260 с ложементами для укладки гильз КДЗС-6030 (длина 60 мм, диаметр 3 мм после усадки). Общая ёмкость такой муфты 128 сростков ОВ. В муфте МОПГ-М-1/216 устанавливается до 6-ти кассет КТ-3645 с встроенными ложементами для КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Ёмкость муфты 216 сростков ОВ.

Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля.

Муфты МОПГ-М прошли испытания по действующим отраслевым программам и методикам вместе с кабелями типов ОКГТ-Ц (с центральной трубкой) и ОКГТ-С (стальной модуль в повиве) и приняты к эксплуатации на воздушных линиях электропередачи ОАО “Россети”.

Основные характеристики
Место установки
На опоре
Исполнение
Тупиковая
Макс. кол-во вводимых кабелей, шт
4
Макс. кол-во сварных соединений, шт
216
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Нет
Макс. диаметр вводимого кабеля, мм
22
Степень пылевлагозащиты
Полностью герметичны
Сплиттерный модуль
Нет
Разветвитель
Нет
Тип муфты
Муфты для ЛЭП
Серия
МОПГ-М
Прочие характеристики
Макс. число соединений ОВ, шт.
216
Макс. кол-во вводимых ОК, шт.
4
Макс. наружный диаметр ОКГТ, мм
20
Мин. наружный диаметр ОКГТ, мм
9
Макс. наружный диаметр подвесного самонесущего ОК, мм
22
Макс. кол-во кассет типа КТ-3645, шт.
6
Температура эксплуатации, °С
от -60 до +70
Относительная влажность (среднегодовое значение), %
80
Габаритные размеры:
- длина, мм
295
- ширина, мм
200
- высота, мм
390
Масса, кг
6
Комплектация
Кожух
1
Основание
1
Кассета КТ-3645
6
Крышка кассеты
1
Гильзы КДЗС 4525
220
Пинцет для укладки КДЗС
1
Заглушка
2
Комплект деталей для монтажа (стяжки, маркеры)
6
Перчатки х/б (пара)
1
Силикагель
1
Логистические параметры
Объём, м³
0,048
Вес, кг
6,5
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.71
34 отзыва
5 70.59%
4 29.41%
3 0%
2 0%
1 0%
Сортировать
Иванов А.Н.
19.09.2018 11:09:54
Комментарий

Добрый день. Не могли бы вы помочь в подборе вашей продукции.

Необходимы 8 проходных муфт для грозотроса Муфта МОПГ-М-1/128-4КУ3260 и комплекты КВГ под кабель OPGW13A40Z-24M Prysmian, S.A


С уважением,
Инженер ИТ/Телеком Иванов А.Н.
Казахстан

Ответ от ССД

Для правильного подбора комплектов вводов КВГ необходимо знать наружный диаметр грозотроса, а также количество и диаметр оптических модулей в нём. Для проходных муфт необходимо по два ввода на каждую. Для ответвления и ввода в подстанцию используют диэлектрические ВОК (ОКСН). Для таких случаев используются комплекты вводов КВСм.

Вы можете самостоятельно подобрать комплекты вводов с помощью таблицы соответствия в описании группы по ссылке или прислать нам техническую спецификацию на ОКГТ и мы определим подходящие.
