Муфта МОГ-Т3-40-1КБ4845-ВКМ10/13 ССД
МОГ
Муфта оптическая городская
Т
Тупиковая
3
Номер исполнения
40
один оголовник с 4-мя патрубками
1КБ4845
1 кассета типа КБ-4845
БКМ10/13
Ввод кабельный механический 10-13 мм
Распродажа
С НДС

Цена без НДС:

Розница от 1 шт
1 300 ₽
Опт от 1 шт (-20%)
1 040 ₽
1 248 ₽ / шт
Ваша скидка

Применены следующие скидки:

Распродажа -20%

Подробнее ознакомиться с тем как рассчитываются скидки, а также Правилами Программы Лояльности, Вы можете по данной ссылке.

Розничная цена
1 560 ₽
шт
Минимальный заказ 1 шт
В наличии 65 шт
Дистрибьюторы
0 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 4-6 недель
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

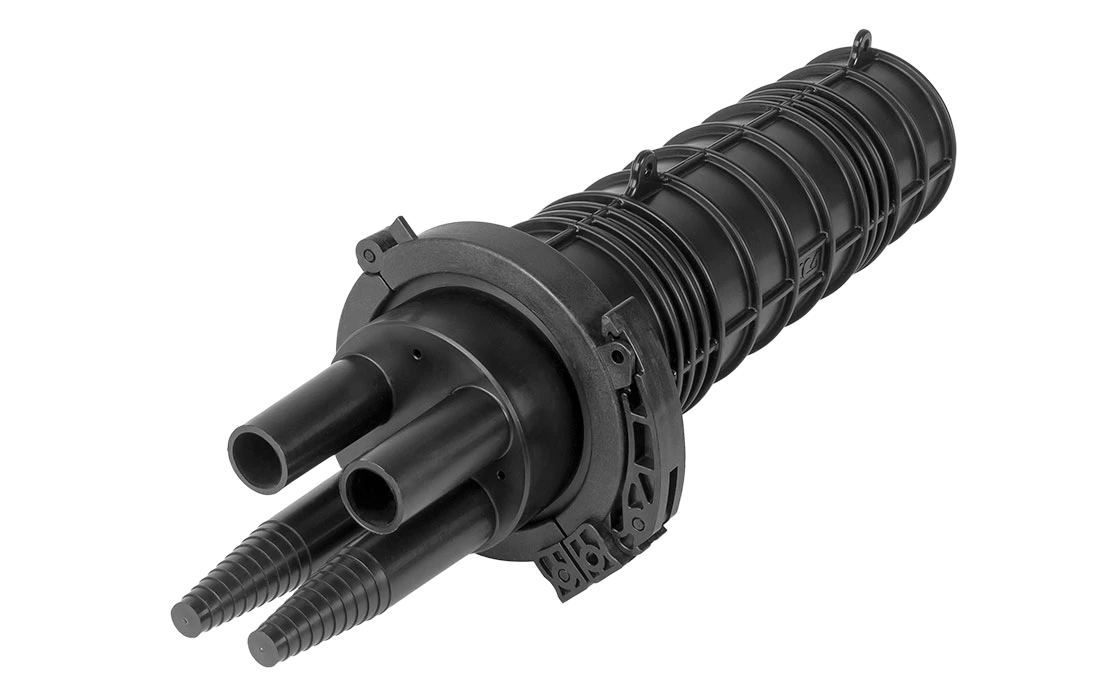

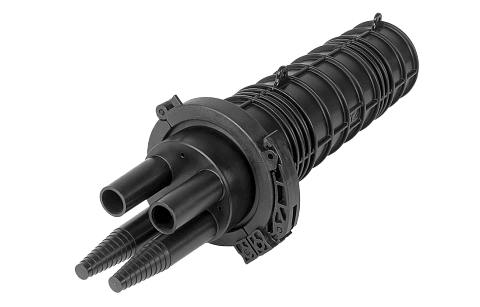

Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

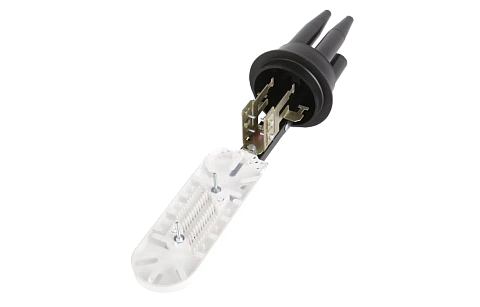

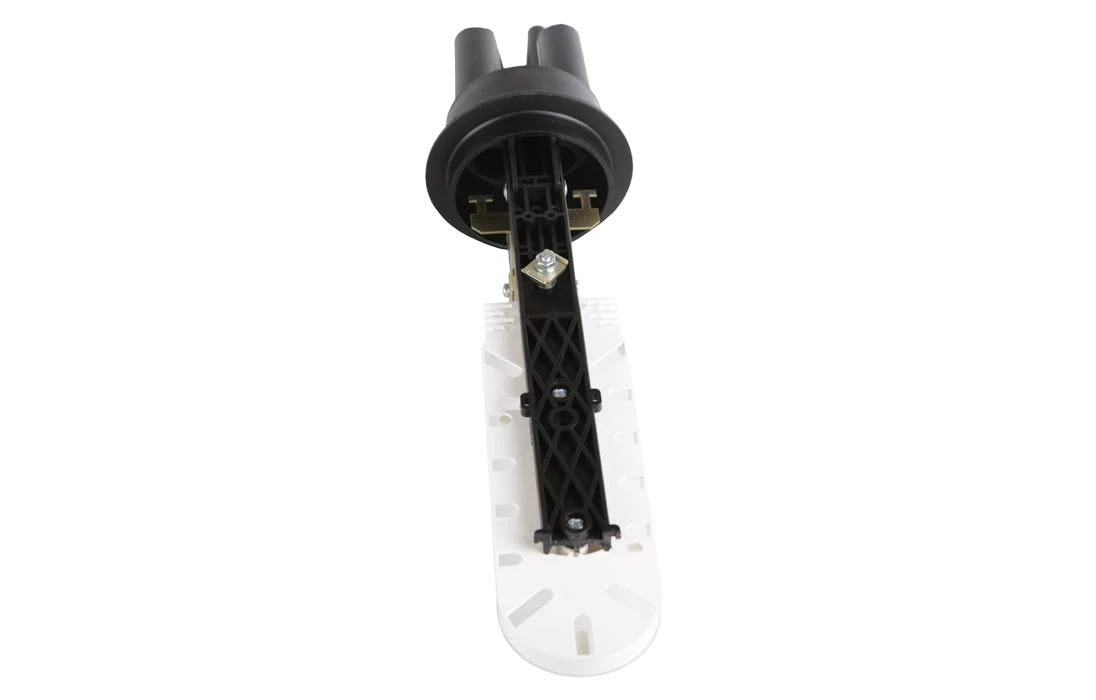

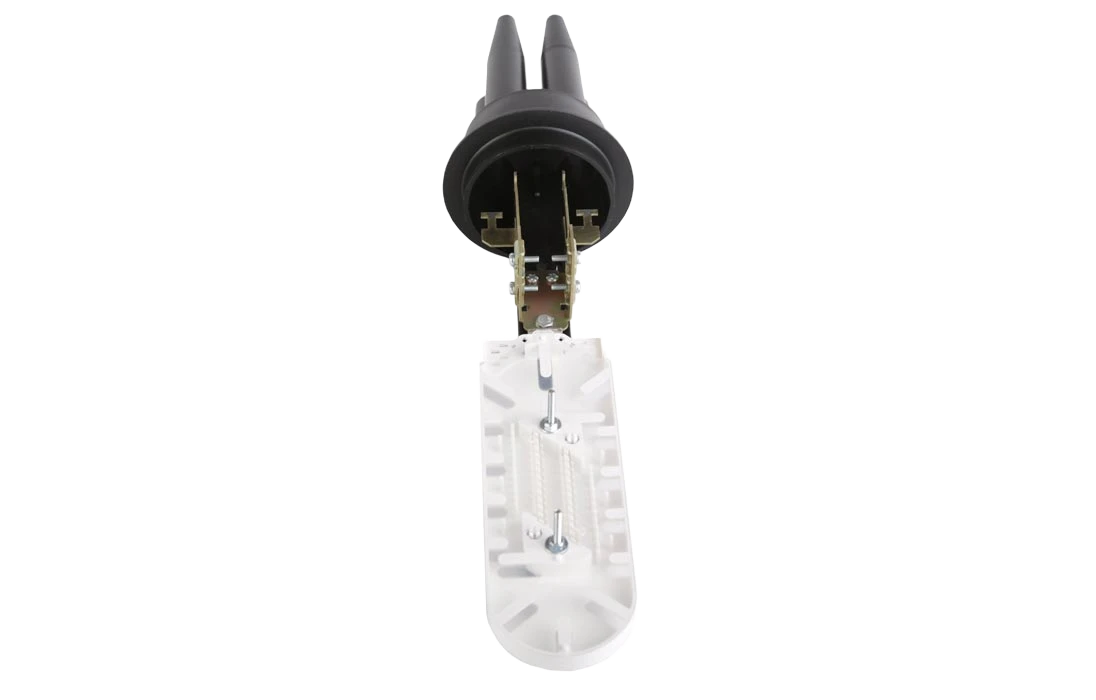

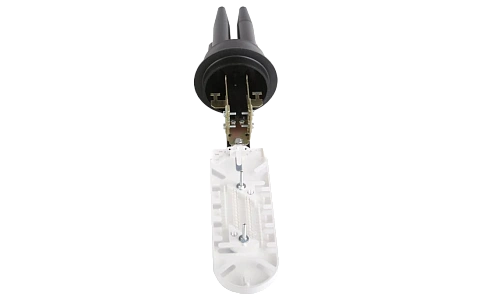

Муфта МОГ-Т-3 превосходит все малогабаритные муфты, имеющиеся на российском рынке, по емкости кассеты в базовом комплекте. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

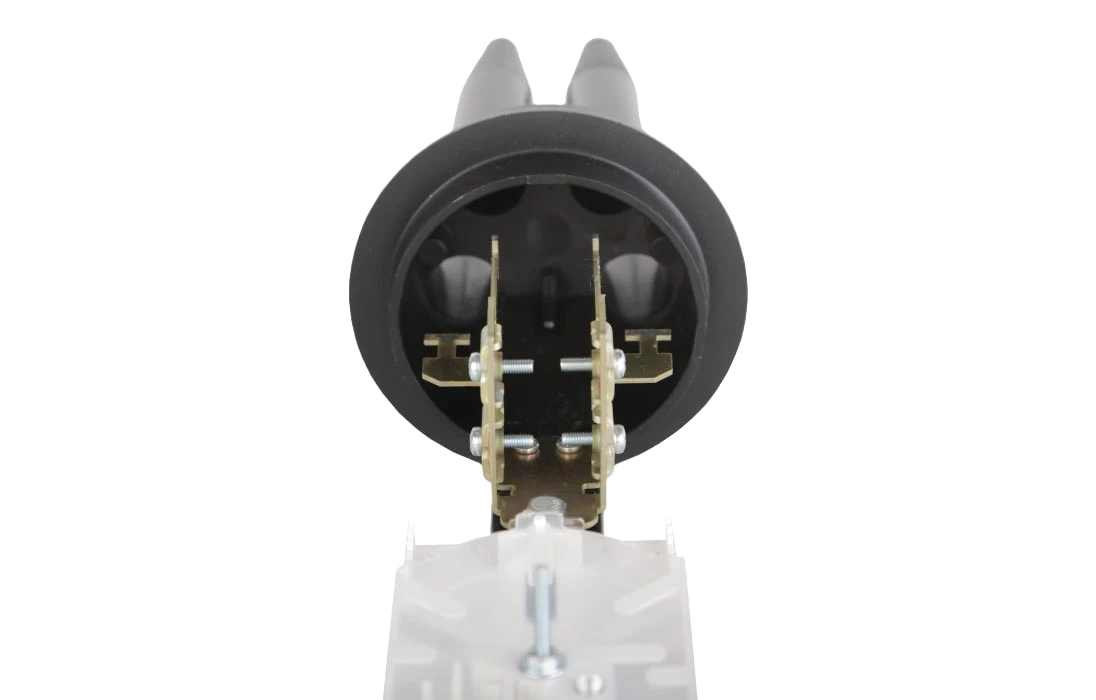

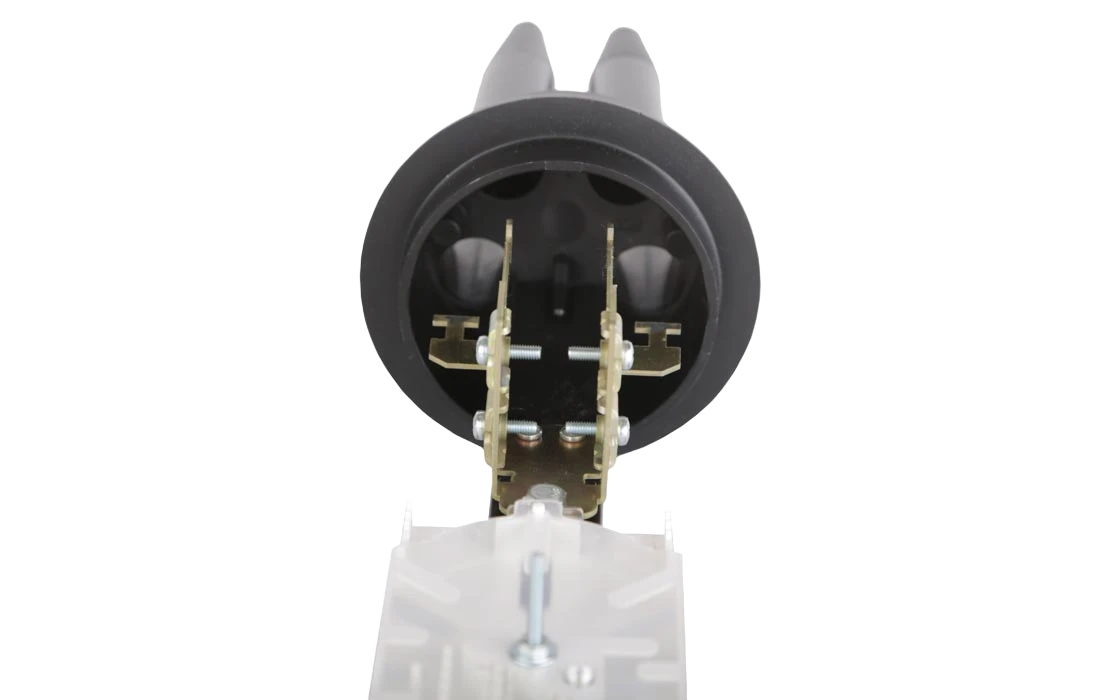

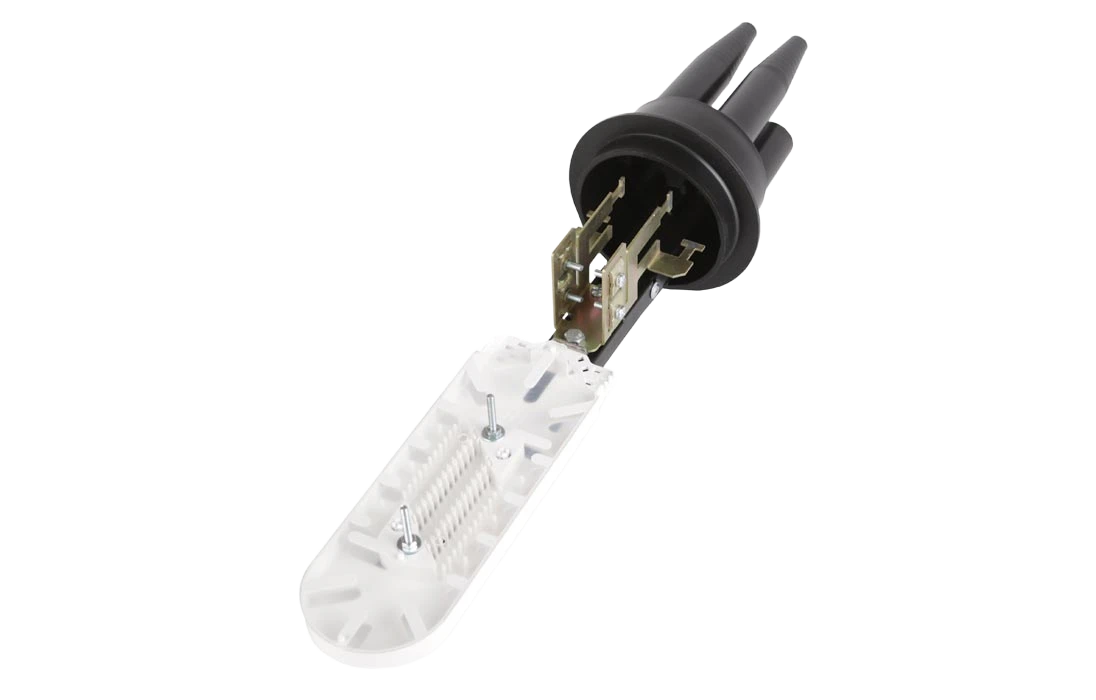

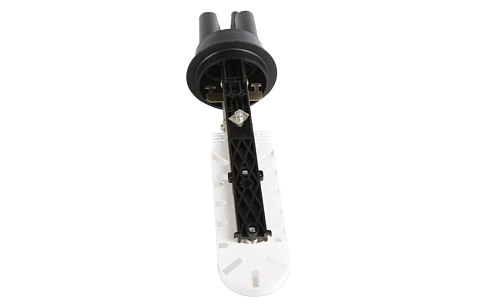

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

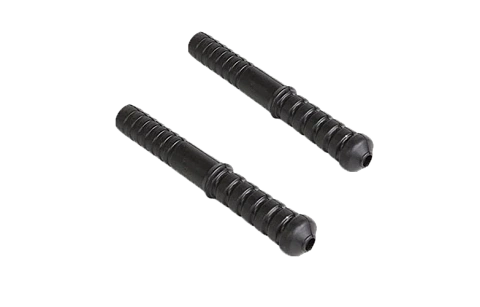

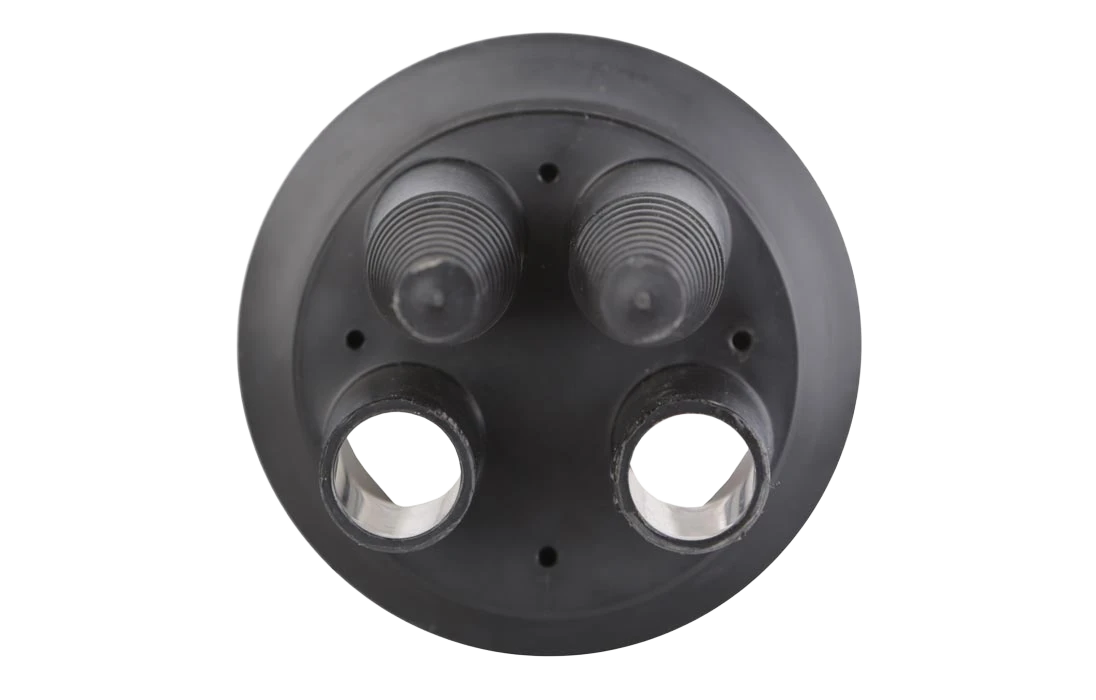

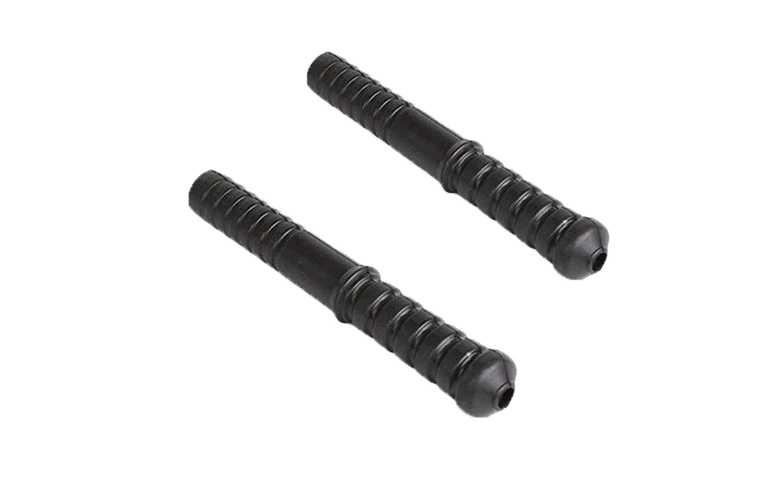

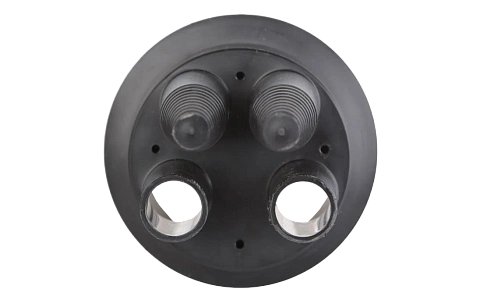

Герметизация вводимых кабелей механическая, осуществляется с использованием специально разработанных Вводов кабельных механических (ВКМ). Герметизация достигается за счет плотного обжатия кабеля введенного в ВКМ и самого ВКМ патрубком муфты. Муфта поставляется с оголовником, на котором два патрубка открыты и готовы для работы и двумя закрытыми патрубками. При необходимости ввести кабель в третий и четвертый патрубок, необходимо полностью срезать коническую часть соответствующего патрубка.

Муфта МОГ-Т-3 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.

Основные характеристики
Место установки
На опоре
Исполнение
Тупиковая
Кол-во вводимых кабелей, шт
4
Максимальное кол-во сварных соединений, шт
96
Кол-во выводимых абонентских дроп-кабелей, шт
Нет
Ввод для не разрезного модульного транзита
Нет
Диаметр вводимого кабеля, мм
20
Степень пылевлагозащиты
IP68
Установленный сплиттерный модуль
Отсутствует
Установленный разветвитель
Отсутствует
Тип муфты
Муфты подвесные
Прочие характеристики
Кол-во сварных соединений
96
Тип кассет
КБ48-4525
Макс. кол-во кассет
2
Кол-во вводов:
- круглый открытый
2
- круглый закрытый
2
Герметизация корпуса
Хомут
Герметизация вводов
ВКМ
Температура эксплуатации, ºС
от -60 до +70
Габаритные размеры:
- длина, мм
500
- диаметр, мм
146
Масса, кг
2
Комплектация
Корпус (оголовник, кожух, хомут)
1
Кассета КБ-4845 с крышкой
1
Гильзы КДЗС 4525
20
Пинцет для укладки КДЗС
1
Ввод ВКМ-22/10-13
2
Хомут металлический
2
Комплект маркеров и стяжек
1
Логистические параметры
Объём, м³
0,014739
Вес, кг
1
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.69
32 отзыва
5 68.75%
4 31.25%
3 0%
2 0%
1 0%
Сортировать
Сергей Абдулов
02.10.2018 15:30:50
Комментарий

Добрый день, Мы планируем закупать материал у нас по ТЗ стоят муфты МТОК 96Т1-01-IV - Связьстройдеталь, у Вас на сайте муфт с такой абривиатурой нет, скорее всего его модернизировали - скажите какой у нее аналог? и еще крос КРС-32-FC-1U.


Сергей Абдулов.
Начальник ПТО.

Ответ от ССД

Совершенно верно у вас в проекте устаревшее наименование муфт. В связи с расширением номенклатурной линейки с 2009 года муфты серии МТОК96 получили новые наименования:

МТОК 96-01-IV МТОК-А1/216-1КТ3645-К-77
МТОК 96В1-01-IV МТОК-А1/216-1КТ3645-К-78
МТОК 96В-01-IV МТОК-А1/216-1КТ3645-К-88
МТОК 96Т-01-IV МТОК-Б1/216-1КТ3645-К-44
МТОК 96/192Т-01-IV МТОК-Б1/288-8КТ3645-К-44
МТОК 96Т1-01-IV МТОК-В2/216-1КТ3645-К-44
МТОК 96/192Т1-01-IV МТОК-В2/2288-8КТ3645-К-44
МТОК 96/216-01-IV МТОК-ББ/324-4КТ3645-К
МТОК 96/192Т1-Т-01-IV МТОК-В3/216-1КТ3645-К
МТОК 96/48-01-IV МТОК-К6/108-1КТ3645-К
МТОК 96/48Г-01-IV МТОК-Л6/108-1КТ3645-К
МОГ-У-М-01-IV МОГ-У-33-К4845
МОГт-У-М-01-IV МОГ-Т-3-40-1КБ4845
МОГ-М-01-IV МОГ-С-33-К4845
Евгений
21.09.2018 10:06:35
Комментарий

Добрый день!

Я студент 4 курса СибГУТИ. В дипломе описываю построение сети доступа по технологии gpon. Не могли бы Вы подсказать мне, есть ли муфта для магистрального кабеля такая, чтобы можно было один кабель поэтапно разбить на три отдельных и уже каждый из них заводить в дом?

Муфта будет размещаться в кабельной канализации. По идее, между тремя домами. Такое возможно сделать?

До муфты планируется кабель ДПЛ-П-24У(3х8) 2.7Кн, а от муфты до дома ДПЛ-П-8У(1х8) 2.7Кн.


С уважением, Евгений.

Ответ от ССД

Евгений, для возможности ответвления и неразрезного транзита модулей, Вам необходима муфта с овальным вводом. Например, МОГ-У-24, МОГ-С-24 или МТОК-Г3 подойдет. Муфты МОГ и МТОК рекомендованы для применения в канализации МГТС.

Техническая группа
20.09.2018 10:26:03
Комментарий

Есть вопрос по малогабаритным муфтам для оптики. Используем муфты МТОК Л6 и Л7 - всем хороши. НО! Допустим, нужно завести кабель-монотуб без троса, например ОТЦ.

Возникает проблема с его фиксацией, т.к. под винт нечего прикручивать - центрального элемента нет, троса нет, периферийный стеклопластик бесполезно туда крепить. Сажать чисто на ТУТ - моветон.

Не задумывались ли о внедрении на вводе закручивающегося пластикового прижима или изменение конструкции стоек под крепление силового элемента таким образом, чтобы на него можно было закрутить винтовой металлический хомут?


Техническая группа, г. Климовск.

Ответ от ССД

Добрый день! Крепление кабеля с центральной трубкой только с помощью ТУТ по оболочке при соблюдении рекомендаций по работе с ТУТ позволяет закрепить кабель с усилием до 100 кг. Поэтому применяемые вами кабели вполне можно монтировать в муфтах МТОК-Л и МТОК-Л7. Также можете попробовать поработать с нашими новинками муфтами с механической герметизаций вводимых ВОК- МОГ-Т-4 и МОГ-Т-3-ВКМ. В МОГ-Т-4 кабель крепится и герметизируется с помощью резьбового фитинга и эластичной вставки, а в МОГ-Т-3-ВКМ с применением специального резинового патрубка ВКМ.

Аноним
28.02.2018 09:04:58
Комментарий
Хорошее решение для работы на объектах нефтегазового сектора, можно сделать весь монтаж без огневых работ.
