Люк т/т ГТС (ВЧШГ) 2.7-60 с 2-мя пружинами, РТИ-EPDM, со второй опорной зоной
Т
тяжёлый люк
С250
тяжёлый с номинальной нагрузкой 250 кН
ГТС
Городская телефонная сеть
ВЧШГ
Высокопрочный чугун с шаровидным графитом
2
с запорным замковым устройством
7
с крышкой, шарнирно прикрепленной к корпусу
60
диаметр проёма в корпусе (в сантиметрах)
С НДС

Цена без НДС:

Розница от 1 шт
28 890 ₽
Опт от 10 шт (-3%)
28 023,30 ₽
34 668 ₽ / шт
Розничная цена
34 668 ₽
Оптовая цена -3% (от 10 шт)
33 627,96 ₽
шт
Минимальный заказ 1 шт
В наличии 379 шт
30 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства По запросу
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Трищенко Александр Сергеевич
Отвечу на все вопросы по товару

Предназначен для установки на горловины канализационных колодцев инженерных сетей Городских Телефонных Сетей (ГТС), расположенных в зонах тротуаров и дорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

Люк изготавливается в соответствии с ТУ 25.11.23-084-27564371-2017.

Люк в своей конструкции имеет опорную зону, на которую возможно смонтировать нижнюю стальную крышку, либо антивандальное запорное устройство типа «УЗНК», «УАЗ» производства «СВЯЗЬСТРОЙДЕТАЛЬ».

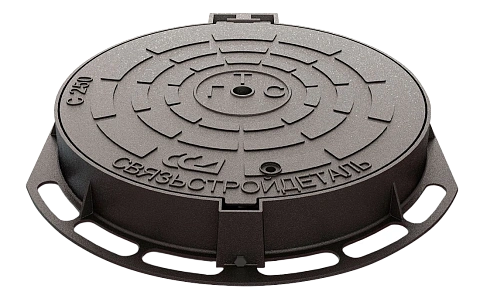

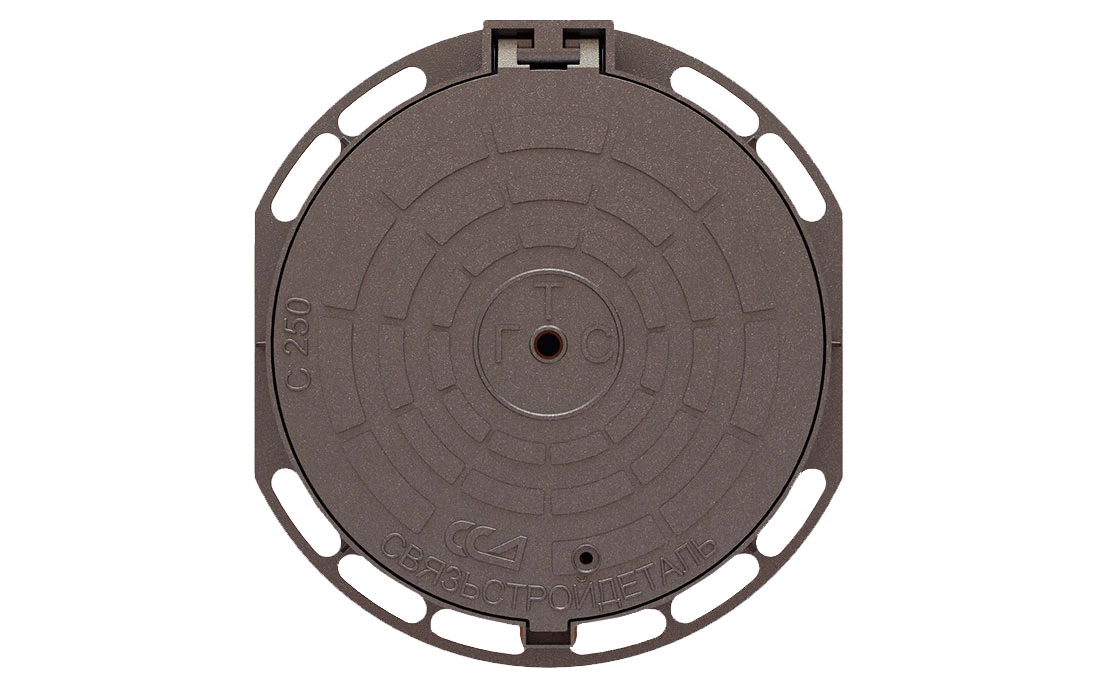

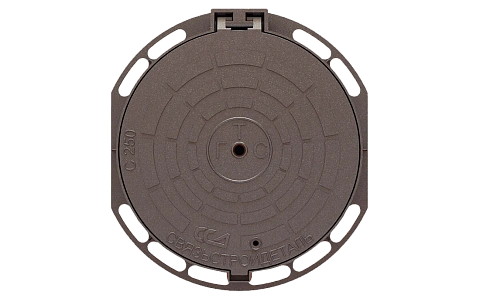

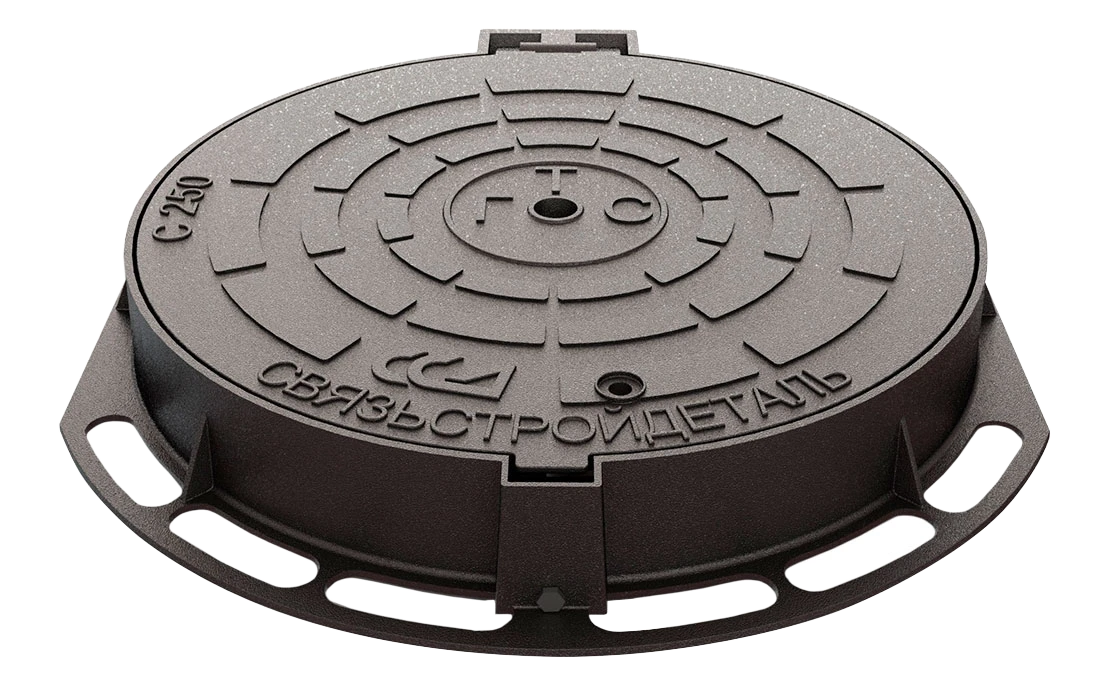

Люк круглый тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и крышки с шарнирным механизмом. Крышка люка без ушек соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой (в комплект поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. Крышка имеет вентиляционное отверстие диаметром не менее 20 мм.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки
Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50 кгс/мм²) 200 МПа (20 кгс/мм²)
Предел текучести 320 Мпа (32 кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее 0,5%


Плюсы люков из «ВЧШГ»:
• Не выделяются на фоне дорожного покрытия;
• Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• Возможность манипуляций одному человеку;
• Отсутствие вибрирования крышки при наезде автотранспорта;
• Битумное покрытие поверхности люка защищает конструкцию от коррозии;
• Низкая стоимость металла ВЧШГ в пунктах приема металла;
• Устойчивость к различным температурным режимам;
• Современный дизайн;
• Возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7, а также по таким показателям, как нагрузка, маркировка и область применения соответствуют ГОСТ 8591-76 — «Люки для кабельных колодцев телефонной канализации». Дополнительная информация о люках и их маркировке приведена в описании группы.

Основные характеристики
Область применения
Для сетей связи
Запорный механизм
нет
Литера
ГТС
Номинальная нагрузка, кН
250
Материал
Высокопрочный чугун (ВЧШГ)
Прочие характеристики
Марка чугуна
ВЧ 50
Номинальная нагрузка, т/кН
25/250
Диаметр корпуса, мм
815
Диаметр крышки, мм
660
Диаметр лаза, мм
600
Высота, мм
100
Масса, кг
52
Комплектация
Крышка
1
Корпус
1
Полка для нижней крышки
1
Шарнир
1
Фиксирующая пружина
2
Замок крышки люка
1
Эластическая прокладка
1
Логистические параметры
Объём, м³
0,066423
Вес, кг
52
