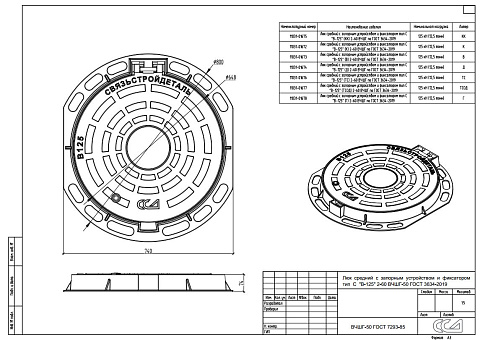

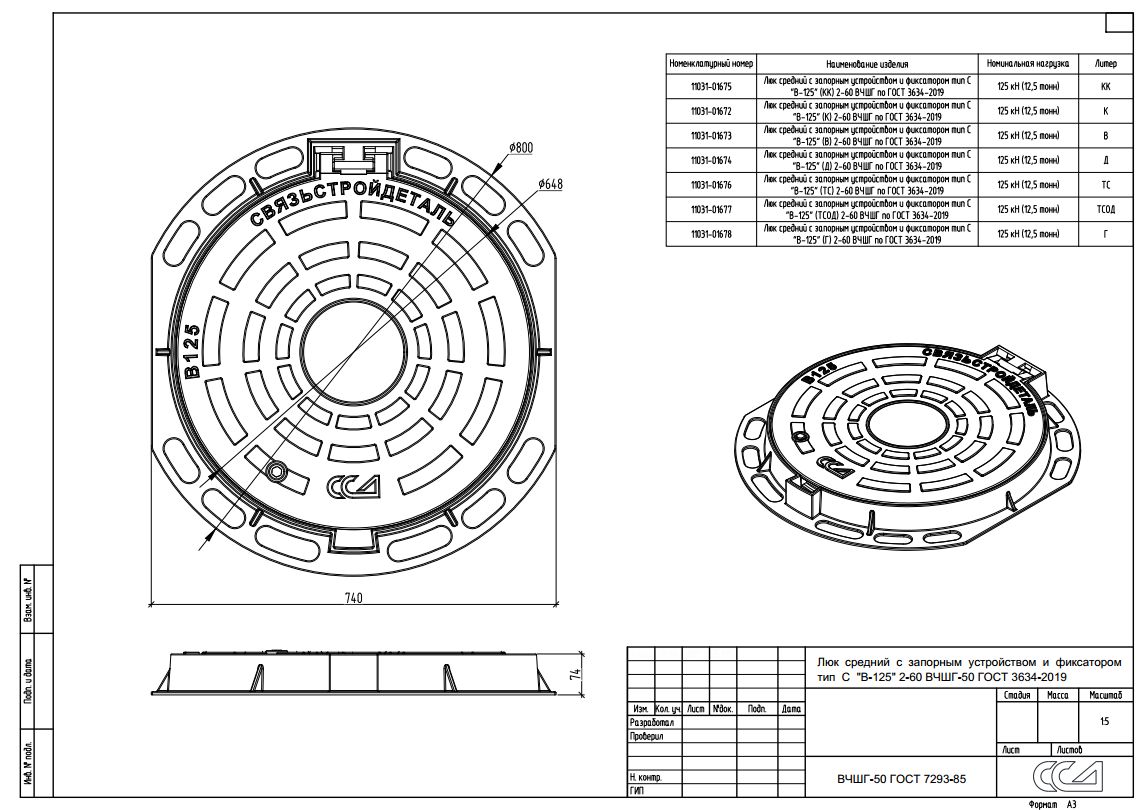

Люк средний с запорным устройством тип С "В-125" (ТС) 2-60 ВЧШГ по ГОСТ 3634
С НДС

Цена без НДС:

Розница от 1 шт
13 050 ₽
Опт от 9 шт (-3%)
12 658,50 ₽
15 660 ₽ / шт
Розничная цена
15 660 ₽
Оптовая цена -3% (от 9 шт)
15 190,20 ₽
шт
Минимальный заказ 1 шт
В наличии 0 шт
Дистрибьюторы
0 шт
Срок поставки
По запросу
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Гордеев Дмитрий Юрьевич
Отвечу на все вопросы по товару

Предназначен для установки на горловины колодцев (смотровых устройств) инженерных сетей, расположенных в зонах где возможно движение автотранспорта на малых скоростях и отсутствуют повышенные динамические нагрузки (парковки). Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ. Выдерживают нормативную нагрузку 12,5 тонн сил (125 кН).

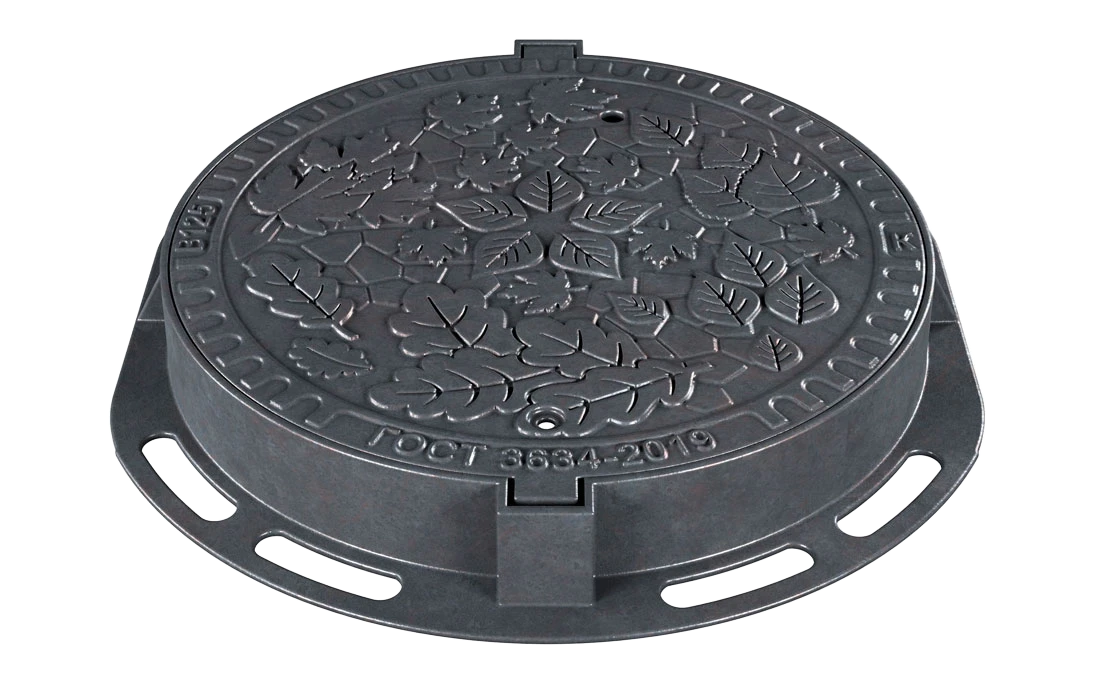

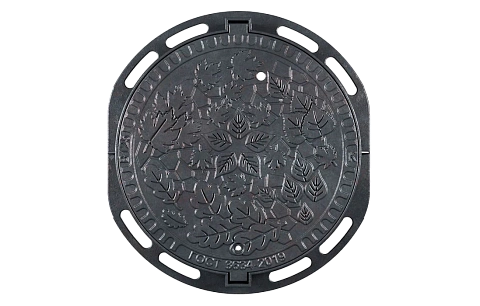

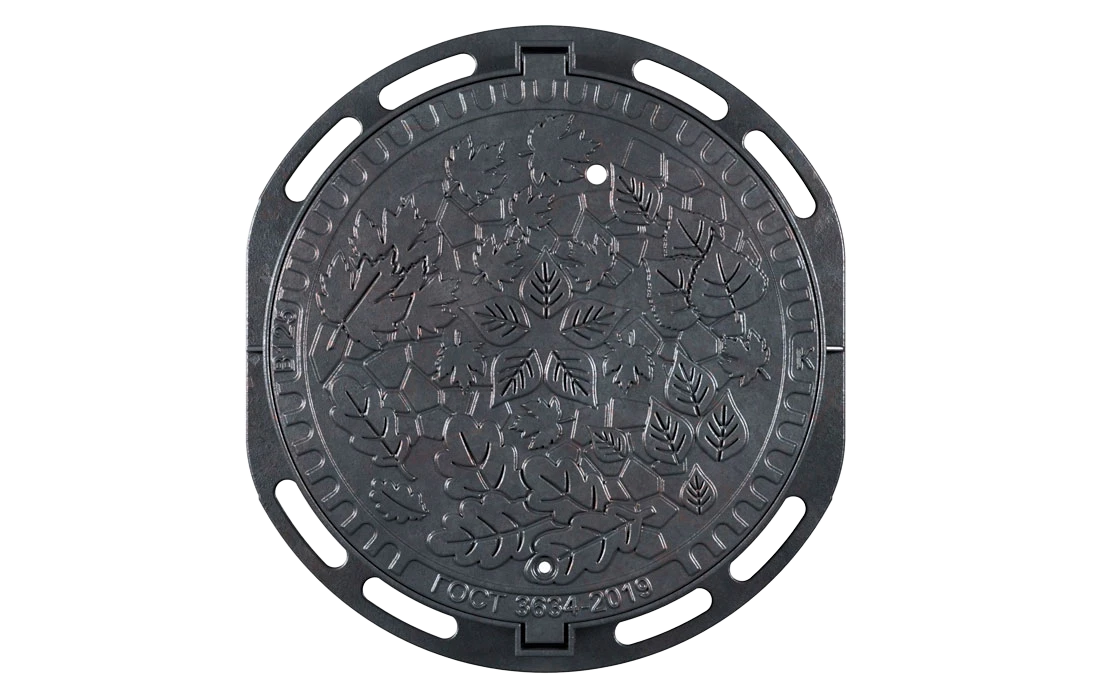

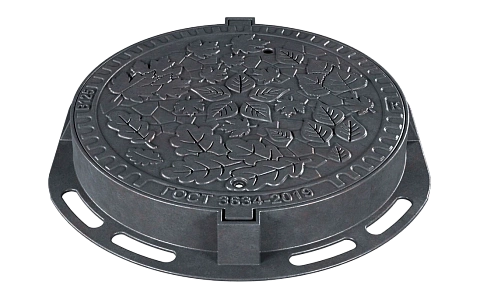

Люк среднего типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и фланцевой крышки c 2 ушками. Крышка оснащена замком флажкового типа, который предотвращает произвольное открытие крышки люка при наезде автотранспорта. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой (ключ в комплект поставки не входит, приобретается отдельно). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки люка, твёрдость эластичной прокладки не ниже 40 ед. по Шору. В крышке имеется вентиляционное отверстие диаметром 20 мм.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Форма люка – круглая.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки.

Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50кгс/мм2) 200 МПа (20кгс/мм2)
Предел текучести 320 Мпа (32кгс/мм2) Не регламентируется
Относительное удлинение Не менее 7% Менее <0,5%


• Не выделяются на фоне дорожного покрытия;
• Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• Возможность манипуляций одному человеку;
• Отсутствие вибрирования крышки при наезде автотранспорта;
• Битумное покрытие поверхности люка защищает конструкцию от коррозии;
• Низкая стоимость металла ВЧШГ в пунктах приема металла;
• Устойчивость к различным температурным режимам;
• Современный дизайн;
• Возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.

Основные характеристики
Материал
Высокопрочный чугун (ВЧШГ)
Область применения
Для сетей водоснабжения и канализации
Запорный механизм
да
Литера
ТС
Номинальная нагрузка, кН
125
Прочие характеристики
Марка чугуна
ВЧ 50
Номинальная нагрузка, т/кН
12,5/125
Диаметр корпуса, мм
800/740
Диаметр крышки, мм
648
Диаметр лаза, мм
600
Высота, мм
74
Масса, кг
40
Комплектация
Корпус люка
1
Крышка люка
1
Логистические параметры
Объём, м³
0,121656
Вес, кг
40
