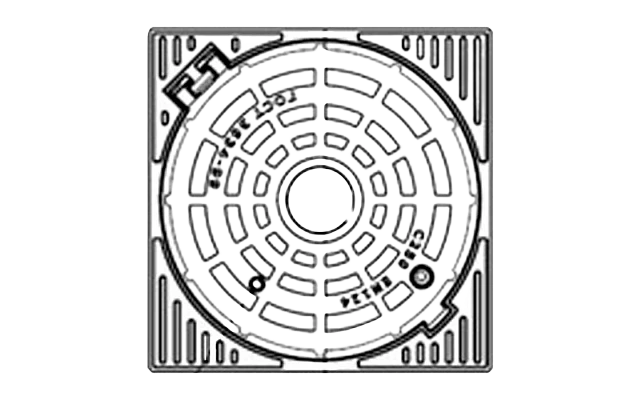

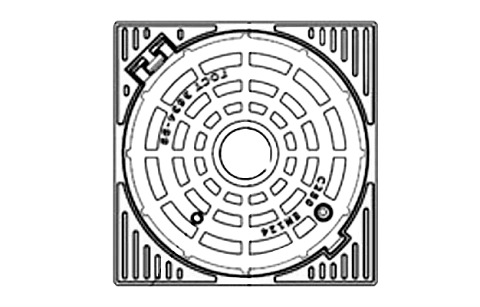

Корпус люка квадратного ВЧШГ тип Т "С-250" 2.7.8-60
ВЧШГ
Высокопрочный чугун с шаровидным графитом
Т(C250)
Тяжёлый люк c номинальной нагрузкой 250 кН
ГТС
Городская телефонная сеть
2
с запорным замковым устройством
7
с крышкой, шарнирно прикрепленной к корпусу
8
с квадратной или прямоугольной формой крышки и (или) корпуса люка
60
диаметр проёма в корпусе (в сантиметрах)
Под заказ
В наличии у дистрибьюторов: 0 шт
Консультация эксперта ССД
Гордеев Дмитрий Юрьевич
Отвечу на все вопросы по товару

Предназначен для установки на горловины канализационных колодцев инженерных сетей, расположенных в зонах тротуаров и дорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ. Корпус люка совместим с крышками люков ВЧШГ ГТС, КК производства АО «СВЯЗЬСТРОЙДЕТАЛЬ».

Корпус люка изготавливается в соответствии с ГОСТ 3634 «ЛЮКИ СМОТРОВЫХ КОЛОДЦЕВ И ДОЖДЕПРИЕМНИКИ ЛИВНЕСТОЧНЫХ КОЛОДЦЕВ» по нормативным нагрузкам и конструктиву, также соответствует ГОСТ 8591-76 «ЛЮКИ ДЛЯ КАБЕЛЬНЫХ КОЛОДЦЕВ ТЕЛЕФОННОЙ КАНАЛИЗАЦИИ» по требованию возможности установки нижней (второй) крышки.

Корпус люка в своей конструкции имеет опорную зону, на которую возможно смонтировать нижнюю стальную крышку, либо антивандальное запорное устройство типа «УЗНК», «УАЗ» производства «СВЯЗЬСТРОЙДЕТАЛЬ».

Корпус люка квадратный тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ». Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки.
Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50кгс/мм²) 200 МПа (20кгс/мм²)
Предел текучести 320 Мпа (32кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее 0,5%


Плюсы люков из «ВЧШГ»:
• удобства монтажа на тротуаре под плитку;
• не выделяются на фоне дорожного покрытия;
• меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• возможность манипуляций одному человеку;
• отсутствие вибрирования крышки при наезде автотранспорта;
• битумное покрытие поверхности люка защищает конструкцию от коррозии;
• низкая стоимость металла ВЧШГ в пунктах приема металла;
• устойчивость к различным температурным режимам;
• современный дизайн;
• Возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-2019 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)».

Основные характеристики
Назначение
Для люков
Прочие характеристики
Материал
ВЧ-50
Номинальная нагрузка, т/кН
25/250
Длина, мм
720
Ширина, мм
720
Диаметр лаза, мм
600
Высота, мм
80
Масса, кг
27
Комплектация
Корпус
1 шт.
Логистические параметры
Объём, м³
0,090828
Вес, кг
121
В данный момент BIM-модели отсутствуют
Для консультации по получению нужных BIM-моделей оставьте заявку и мы свяжемся с вами в ближайшее время.
4.85
26 отзывов
5 84.62%
4 15.38%
3 0%
2 0%
1 0%
Сортировать
Роман Болотов
09.04.2021 15:21:05
Комментарий
Использовали люки из ВЧШГ тяжёлого типа производства Связьстройдеталь вместо стандартных люков из серого чугуна. Из очевидных преимуществ - практически в 2 раза меньшая масса, что удешевляет логистику и упрощает монтаж.
Очевидных недостатков не нашёл, рекомендую.
