Люк квадратный "Арбат" ВЧШГ тип Т "А15-С250" (КК) 2.7.8-60 (ОУЭ-КВ-А15-С250)
С НДС

Цена без НДС:

Розница от 1 шт
19 489 ₽
Опт от 10 шт (-3%)
18 904,33 ₽
23 386,80 ₽ / шт
Розничная цена
23 386,80 ₽
Оптовая цена -3% (от 10 шт)
22 685,20 ₽
шт
Минимальный заказ 1 шт
В наличии 0 шт
7 шт
Планируемое поступление
На склад — 4 шт
Из них доступно к заказу — 0 шт
Дата
Кол-во
Резерв
Доступно
26.09.2025
4
4
0
Срок поставки
8-10 недель
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Техническая поддержка
Ответим на все вопросы по товару

Предназначен для установки на горловины канализационных колодцев инженерных сетей кабельной (силовой) канализации (КК), расположенных в зонах тротуаров и дорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

Люк изготавливается в соответствии с ГОСТ 3634 «ЛЮКИ СМОТРОВЫХ КОЛОДЦЕВ И ДОЖДЕПРИЕМНИКИ ЛИВНЕСТОЧНЫХ КОЛОДЦЕВ» по нормативным нагрузкам и конструктиву, также соответствует ГОСТ 8591-76 «ЛЮКИ ДЛЯ КАБЕЛЬНЫХ КОЛОДЦЕВ ТЕЛЕФОННОЙ КАНАЛИЗАЦИИ» по требованию возможности установки нижней (второй) крышки и наличию газоанализаторного отверстия не менее 20 мм.

Люк в своей конструкции имеет опорную зону, на которую возможно смонтировать нижнюю стальную крышку, либо антивандальное запорное устройство типа «УЗНК», «УАЗ» производства «СВЯЗЬСТРОЙДЕТАЛЬ».

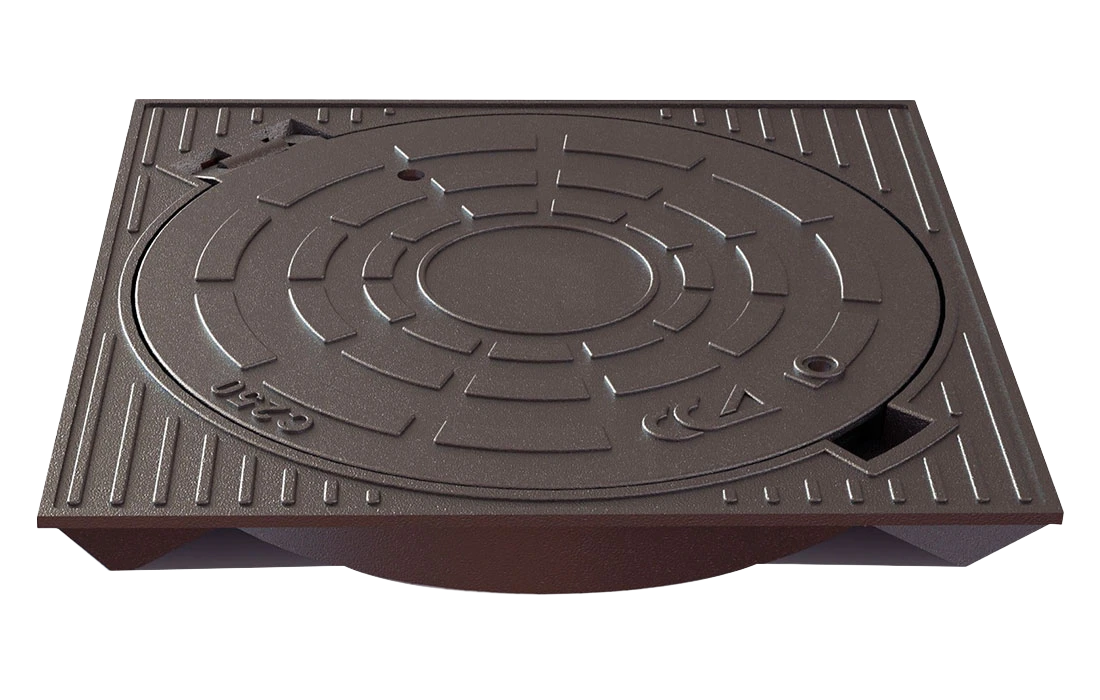

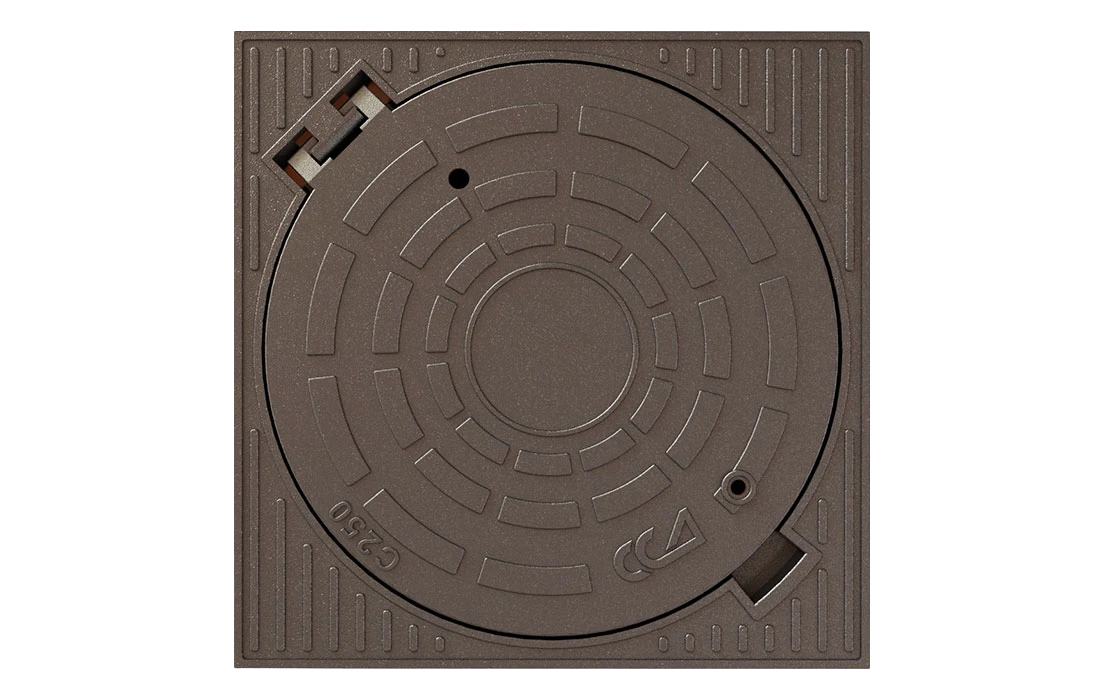

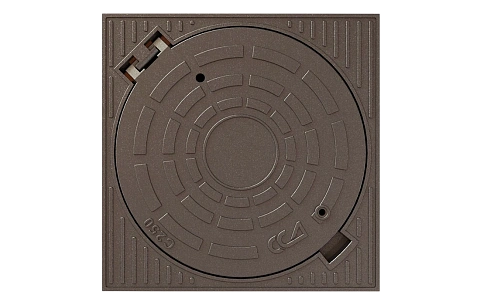

Люк квадратный тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и крышки с шарнирным механизмом. Крышка люка без ушек соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой (в комплект поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. Крышка имеет вентиляционное отверстие диаметром не менее 20 мм.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки.
Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50 кгс/мм²) 200 МПа (20 кгс/мм²)
Предел текучести 320 Мпа (32 кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее 0,5%


Плюсы люков из «ВЧШГ»:
• Удобства монтажа на тротуаре под плитку;
• Не выделяются на фоне дорожного покрытия;
• Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• Возможность манипуляций одному человеку;
• Отсутствие вибрирования крышки при наезде автотранспорта;
• Битумное покрытие поверхности люка защищает конструкцию от коррозии;
• Низкая стоимость металла ВЧШГ в пунктах приема металла;
• Устойчивость к различным температурным режимам;
• Современный дизайн;
• Возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-2019 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.

Основные характеристики
Запорный механизм
нет
Номинальная нагрузка, кН
250
Область применения
Для сетей энергетики
Материал
Высокопрочный чугун (ВЧШГ)
Литера
КК
Прочие характеристики
Материал
ВЧ-50
Номинальная нагрузка, т/кН
25/250

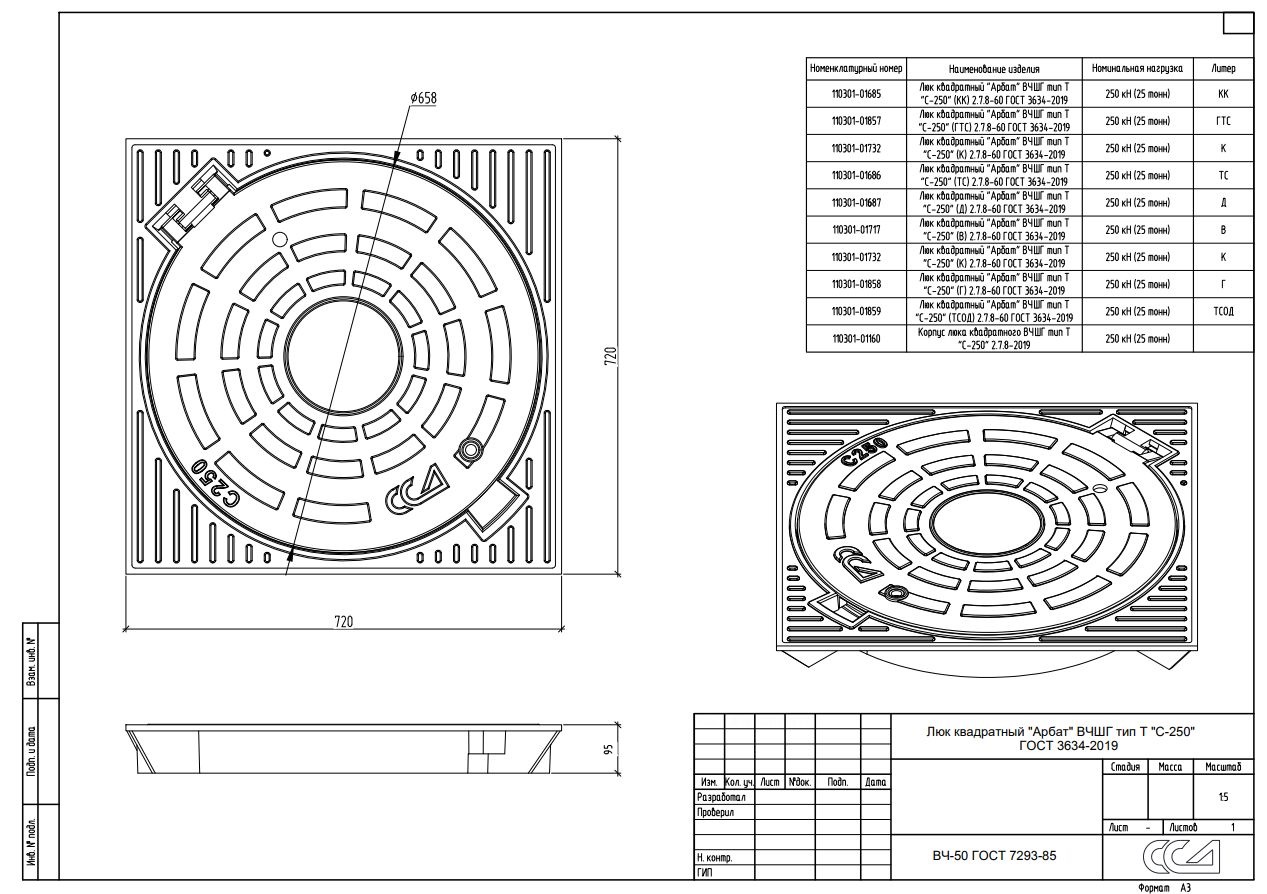

Длина, мм
720
Ширина, мм
720
Диаметр крышки, мм
658
Высота крышки, мм
24
Диаметр лаза, мм
600
Высота, мм
95
Масса, кг
57
Логистические параметры
Объём, м³
0,041472
Вес, кг
57
4.61
38 отзывов
5 65.79%
4 28.95%
3 5.26%
2 0%
1 0%
Сортировать
Роман Болотов
18.03.2021 15:50:38
Комментарий
Использовали люки из ВЧШГ тяжёлого типа производства Связьстройдеталь вместо стандартных люков из серого чугуна. Из очевидных преимуществ - практически в 2 раза меньшая масса, что удешевляет логистику и упрощает монтаж.
Очевидных недостатков не нашёл, рекомендую.
