Комплект свинцовых патрубков для ГНМ ССД
С НДС

Цена без НДС:

Розница от 1 шт
7 865,64 ₽
Опт от 5 шт (-3%)
7 629,67 ₽
9 438,77 ₽ / шт
Розничная цена
9 438,77 ₽
Оптовая цена -3% (от 5 шт)
9 155,61 ₽
шт
Минимальный заказ 1 шт
В наличии 0 шт
Дистрибьюторы
0 шт
Срок поставки
3-4 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Панков Леонид Валерьевич
Отвечу на все вопросы по товару

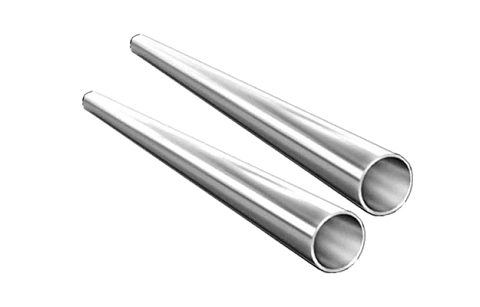

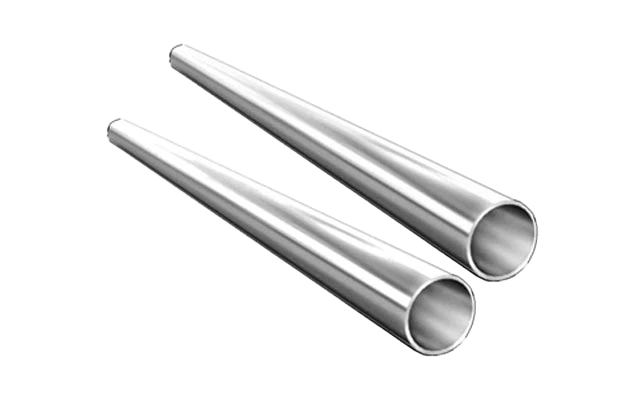

В комплект входят два свинцовых патрубка, предназначенных для установки на корпусах свинцовых газонепроницаемых муфт (ГНМ), которые монтируются на кабелях с бумажной изоляцией жил марок ТГ, ТБ, ТЗГ, ТЗБ, ТЗАШп, ТЗАБпШп, ТЗАБп.

На кабелях ТГ и ТБ монтируют ГНМ ёмкостью от 100 до 1200 пар.

На кабелях ТЗГ и ТЗБ монтируют ГНМ ёмкостью от 3 до 114 четвёрок.

В качестве корпусов ГНМ на кабелях этих марок используются одноконусные свинцовые муфты типа МССО или муфты с разрезными корпусами типа МССР. Муфты монтируются непосредственно в месте их постоянной эксплуатации и заливаются массой МКС-М с добавлением канифоли. Монтаж ГНМ выполняется без разрезания кабеля.

Имеется инструкция по заливке ГНМ, составленная с учётом правил монтажа ГНМ из руководств Министерства связи СССР и Минкомсвязи РФ и с указанием современных муфт ССД и материалов для заливки и демонтажа ГНМ.

Кроме основного назначения, в современных условиях, при отсутствии доступных кабелей в свинцовых оболочках, патрубки используются для сборки макетов сростков, к которым припаивают свинцовые муфты при их периодических испытаниях на заводе, при проверке муфт у потребителей или при обучении.

При этом обеспечивается возможность установки запаянных муфт под избыточное воздушное давление и проверки их на герметичность.

В Учебном центре ССД макеты со свинцовыми патрубками используются на практических занятиях по горячей пайке свинцовых муфт при обучении рабочих по специальностям «монтажник связи-спайщик» и «кабельщик-спайщик».


Тип муфты
Прямая
Количество деталей
2
Оболочка кабеля
Свинец
Диаметр оболочки кабеля, мм
25
Длина патрубка, мм
500
Диаметр отверстий на концах, мм
23 и 25
Толщина стенки, мм
2,5
Масса комплекта из двух патрубков, кг
3,6
Комплектация
Патрубок ГК-Д-00.048
2 шт.
Логистические параметры
Объём, м³
0,0426
Вес, кг
9
