Name: ИМАГ-OPTO индикатор короткого замыкания для КЛ для настенного монтажа
SKU: 900000-00819
Price: 56807 RUB
Availability: InStock
Rating: 4.62 (29 reviews)

ИМАГ-OPTO индикатор короткого замыкания для КЛ для настенного монтажа

С НДС

56 807 ₽ / шт

Розничная цена

56 807 ₽

Оптовая цена -3% (от 2 шт)

55 102,79 ₽

шт

Минимальный заказ 1 шт

В наличии 0 шт

0 шт

142001, г. Домодедово, ул.Промышленная д.13

Пн-Пт: с 8:00 до 19:00 (сб, вс выходной)

0 шт

г. Москва, ул. Южнопортовая д.7А

Пн-Пт: с 8:00 до 17:00 (сб, вс выходной)

0 шт

630110, г. Новосибирск, ул. Богдана Хмельницкого, 92/1 ст.3

Пн-Пт: с 9:00 до 18:00 (сб, вс выходной)

0 шт

620034, г. Екатеринбург, ул. Елизаветинское шоссе, 39

Пн-Пт: с 8:30 до 17:00 (сб, вс выходной)

Дистрибьюторы

0 шт

Срок поставки

10-12 недель

Консультация эксперта ССД

Ответим на все вопросы по товару

Описание

Характеристики

Документация

BIM-модели

Отзывы

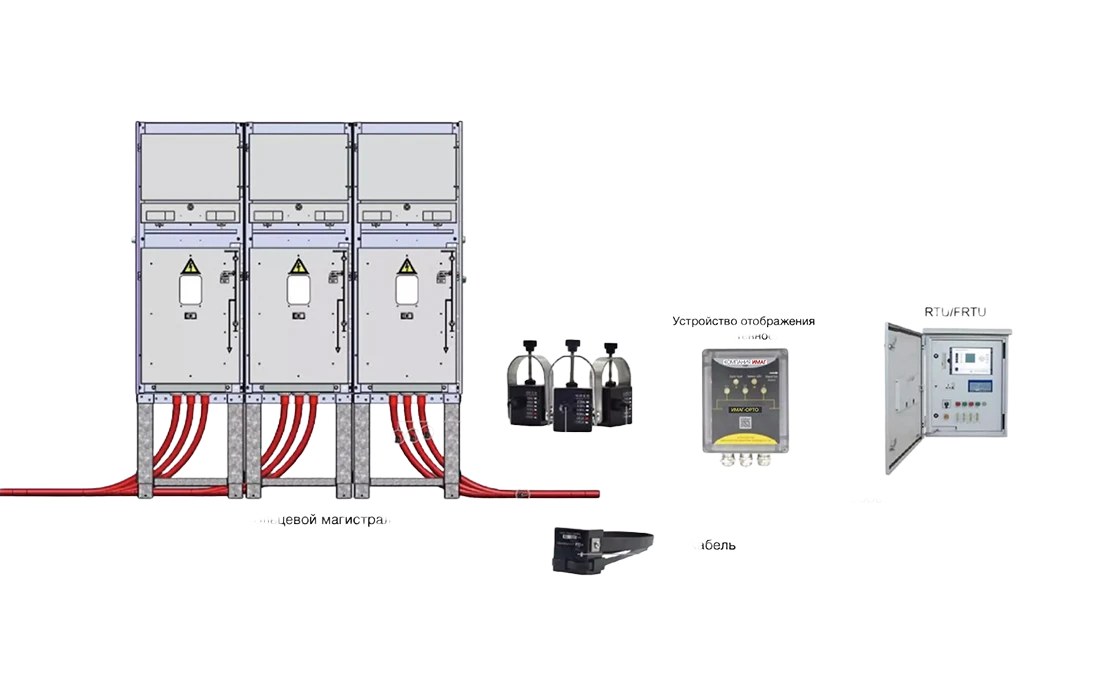

ИМАГ-OPTO - индикатор замыкания на землю и короткого замыкания, предназначенный для использования на распределительных электрических сетях напряжением 6 ~ 35 кВ (на кабельных линиях) для контроля и определения места неисправности. При возникновении короткого замыкания или замыкания на землю на блоке отображения будет мигать красный светодиод. Также информация о неисправности будет передаваться в систему SCADA с помощью внешнего IP-модема или RTU/FRTU (периферийное оконечное устройство/блок дистанционного управления отходящей линией).

Основные характеристики

Тип товара

Индикатор КЗ

Диаметр шара, мм

Нет

Цвет

Комплект

Принцип закрепления на кабеле

Пружинный

Мин. диаметр кабеля, мм

Нет

Макс. диаметр кабеля, мм

Нет

Протектор в комплекте

Нет

Прочие характеристики

Ток срабатывания при коротком замыкании (между фазами)

150 A / 360 A / 450 A / 625 A, по умолчанию 150 A, регулируется с помощью DIP-переключателя

Время задержки срабатывания при коротком замыкании

50 мс / 100 мс / 150 мс / 200 мс, по умолчанию 50 мс, регулируется с помощью DIP-переключателя

Ток срабатывания при замыкании на землю (между фазой и землей)

40 A / 80 A / 120 A / 160 A, по умолчанию 40 A, регулируется с помощью DIP-переключателя

Время задержки срабатывания при замыкании на землю

Время 50 мс / 100 мс / 150 мс / 200 мс, по умолчанию 50 мс, регулируется с помощью DIP-переключателя

Индикация неисправности

Замыкание на землю: один красный светодиод; Короткое замыкание: три красных светодиода; Сигнал низкого заряда батареи: один желтый светодиод

- Связь по протоколу MODBUS (непостоянное и постоянное короткое замыкание)

Источник электропитания

Литиевая батарея типа АА 3,6 В / 2,7 Ач; Внешний источник электропитания 5 ~ 36 В постоянного тока

Связь

RS485: 8 бит данных/1 стоповый бит/без проверки четности/скорость передачи: 9600 Протокол: MODBUS RTU

Установка:

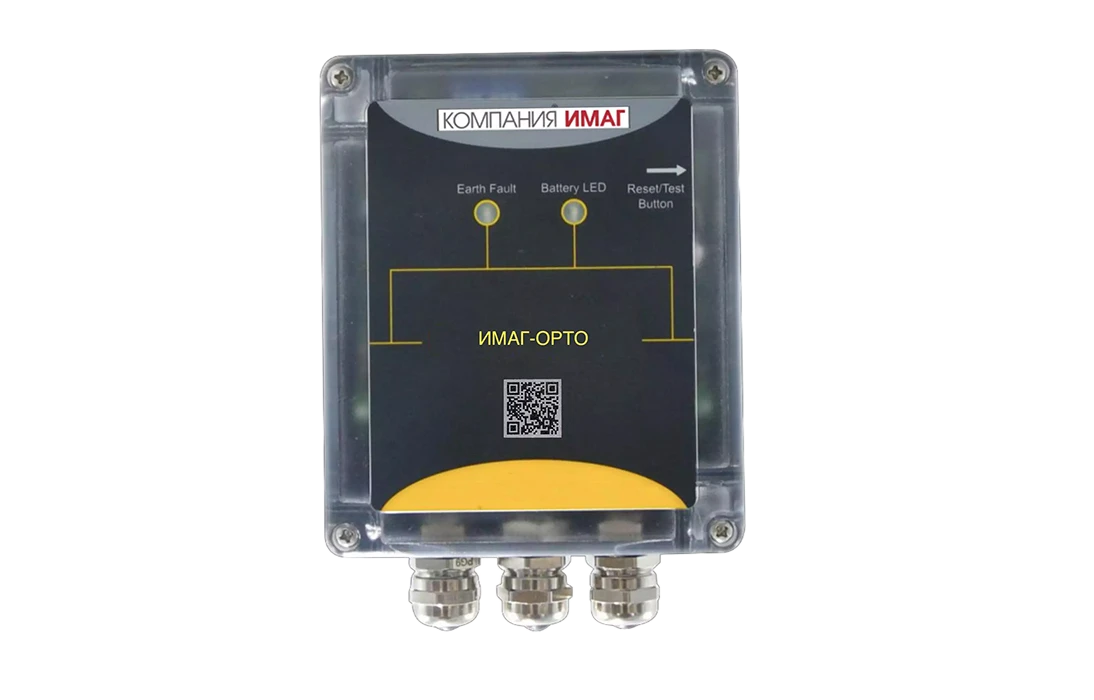

- Устройство отображения

настенное

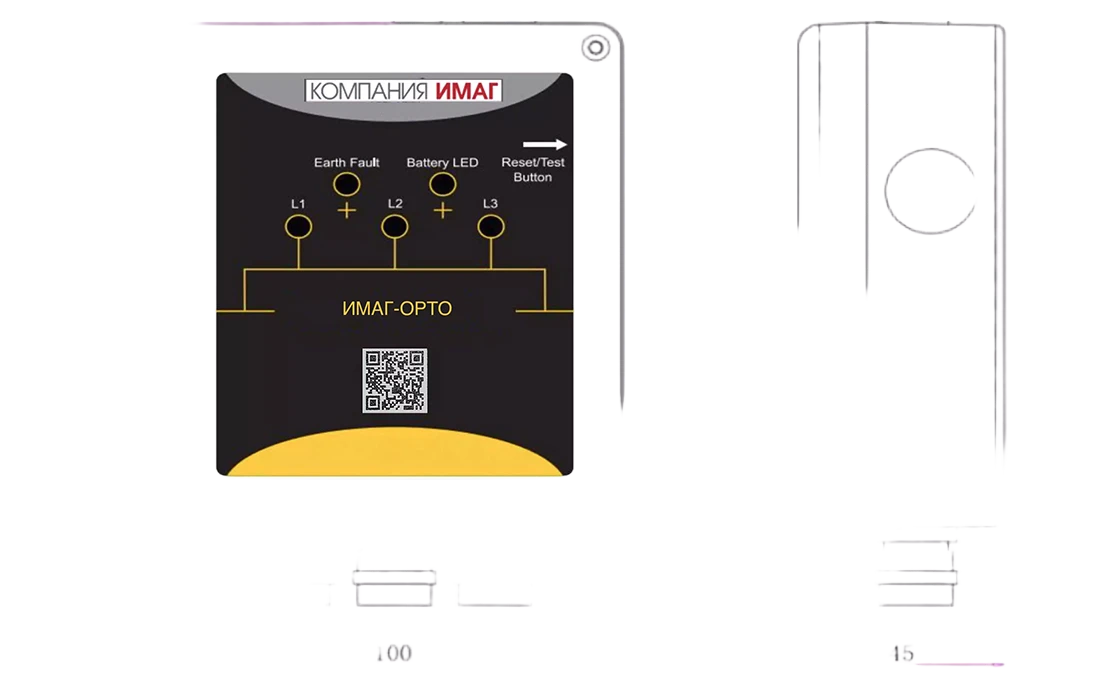

Габариты:

- Устройство отображения (Ш x В x Г)

100 мм x 120 мм x 45 мм (без подведенных кабелей)

Класс защиты:

- Устройство отображения / Датчики

IP54 / IP68

Внутреннее тестирование

Согласно IEEE495-2007

Диапазон рабочих температур, °C

-40~+70°C

Датчик короткого замыкания:

- 3 датчика короткого замыкания для 3-фазного кабеля (Диаметр)

не более 40 мм

Датчик замыкания на землю:

- 1 датчик замыкания на землю для трехжильного кабеля (Диаметр)

не более 110 мм

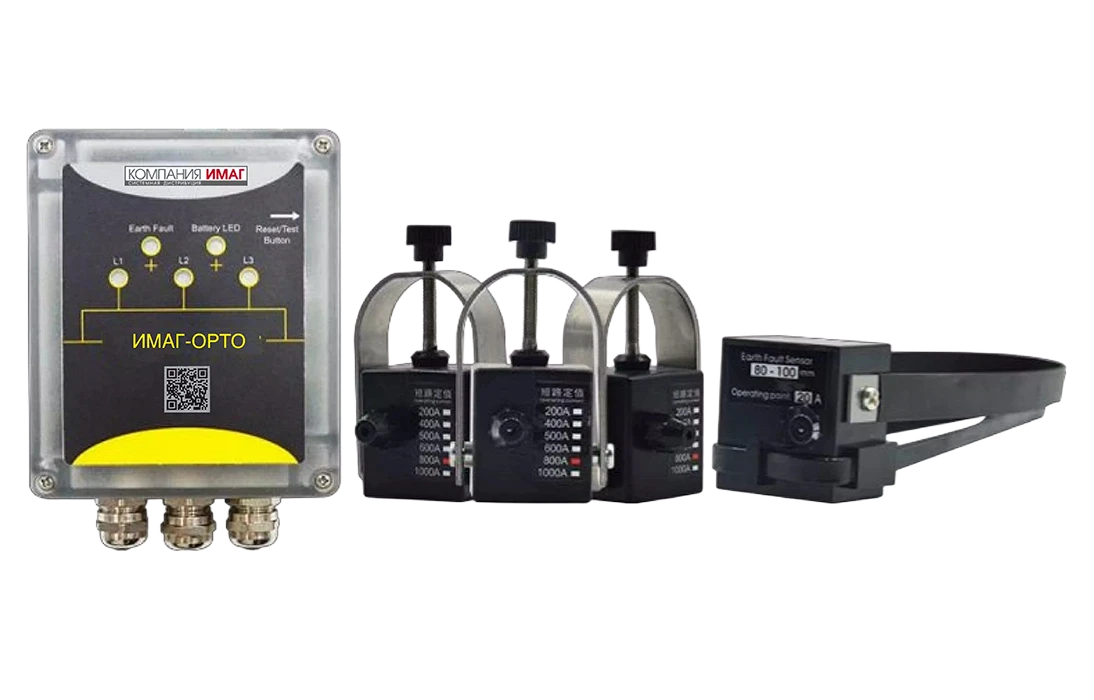

Комплектация

Настенный блок со светодиодной индикацией

Датчик обнаружения короткого замыкания (подключение с помощью медного кабеля)

Датчик обнаружения замыкания на землю (подключение с помощью медного кабеля)

Медный кабель, соединяющий датчики и устройство отображения (по умолчанию 10 метров, по запросу до 1

Инструкции

Техническое описание ИМАГ-OPTO

Инструкция пользователя ИМАГ-OPTO
