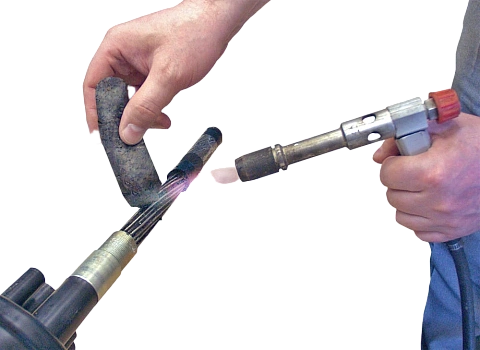

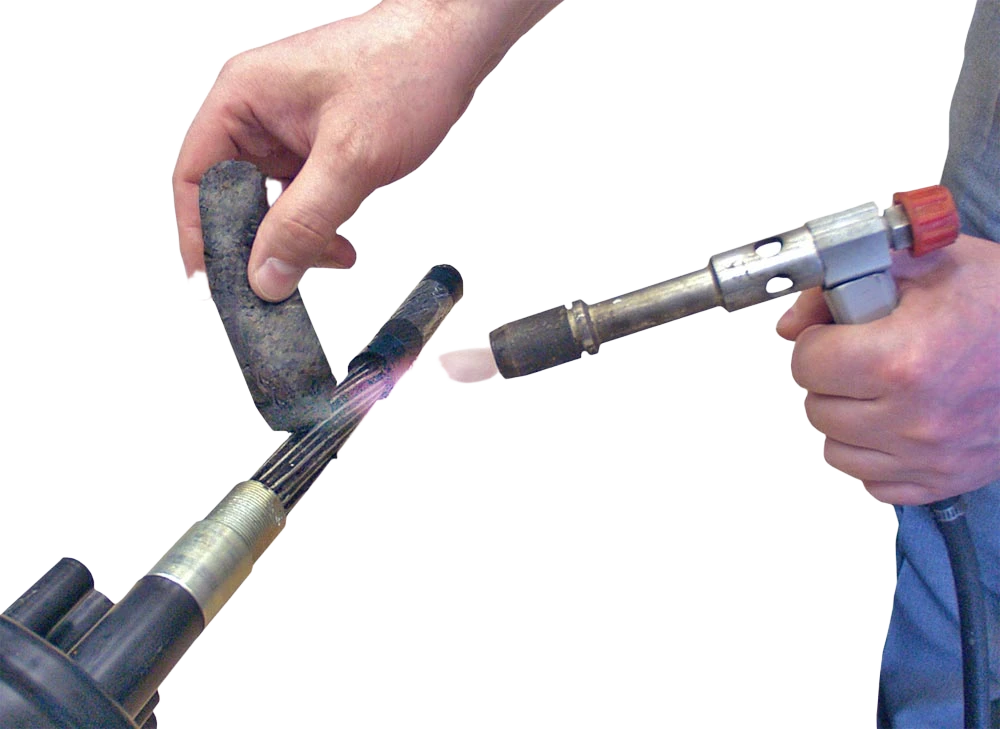

Предназначена для выполнения работ по монтажу муфт кабелей связи и электрических кабелей, в том числе для пайки припоями с температурой плавления до 700 °С и усадки термоусаживаемых изделий. В качестве горючего газа применяется пропан-бутан.

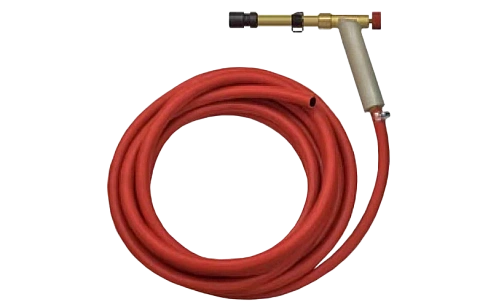

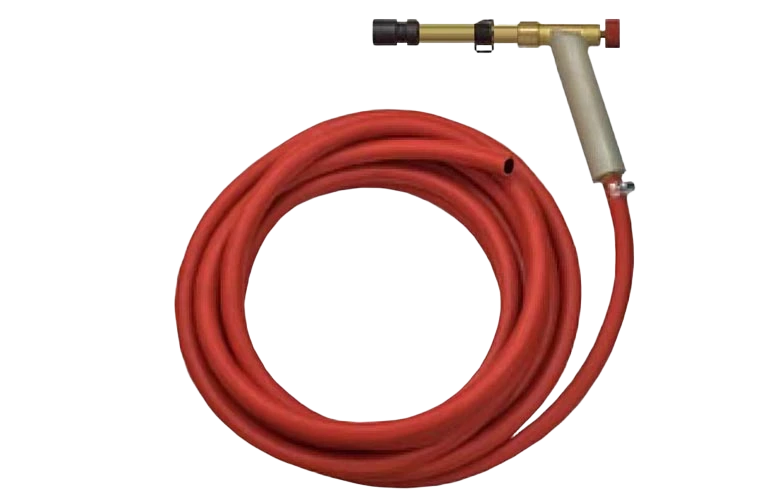

Горелка состоит из корпуса с вентилем для регулировки расхода газа, к которому с помощью резьбового соединения крепится наконечник.
Газ подается через ниппель к регулирующему вентилю и далее в наконечник. Через боковые отверстия наконечника воздух инжектируется из атмосферы для образования горючей смеси. Состав горючей смеси регулируется с помощью воздушной заслонки-пружины. При сжатии пальцами выступающих концов пружины её можно перемещать вдоль оси наконечника, перекрывая боковые отверстия, и тем самым изменять количество инжектируемого воздуха.
При пайке рабочая температура (около 900 °С) достигается при открытых боковых отверстиях наконечника.
В этом режиме центральная рабочая часть факела (“игла”) имеет длину 65-70 мм от торца мундштука, а стабилизирующая часть факела (“корона”) – около 1 мм; такой факел обеспечивает локальный, точечный нагрев.
Для работы с термоусаживаемыми материалами следует понизить температуру пламени.
Для этого следует частично или полностью перекрыть боковые отверстия в наконечнике перемещением заслонки-пружины, что делает факел более «мягким», а факел имеет оптимальную температуру и форму для термоусадки.
В этом режиме длина факела на максимальном режиме составляет около 150 мм.
