Номенклатурный номер: 130307-00233 Скопировано в буфер обмена

Описание (PDF)

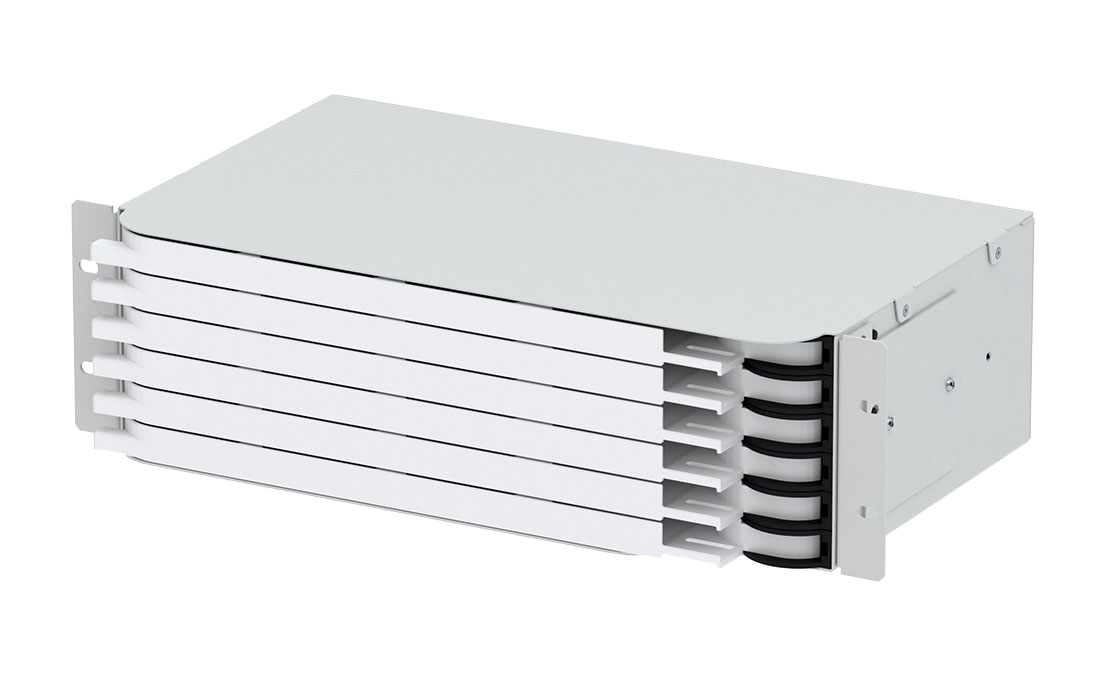

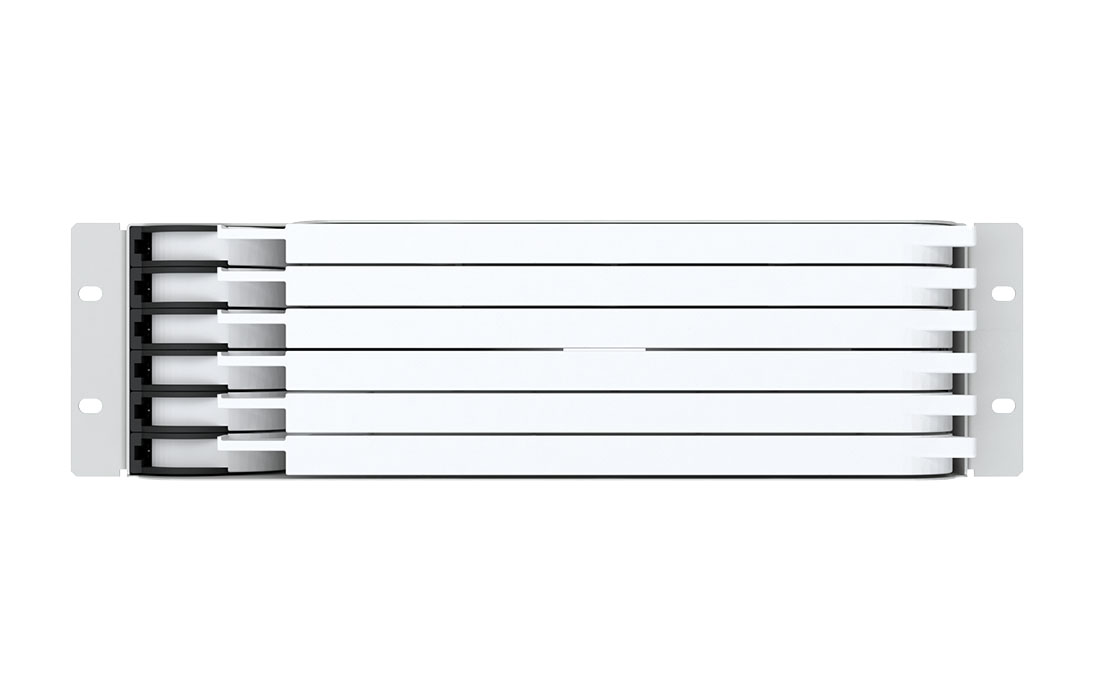

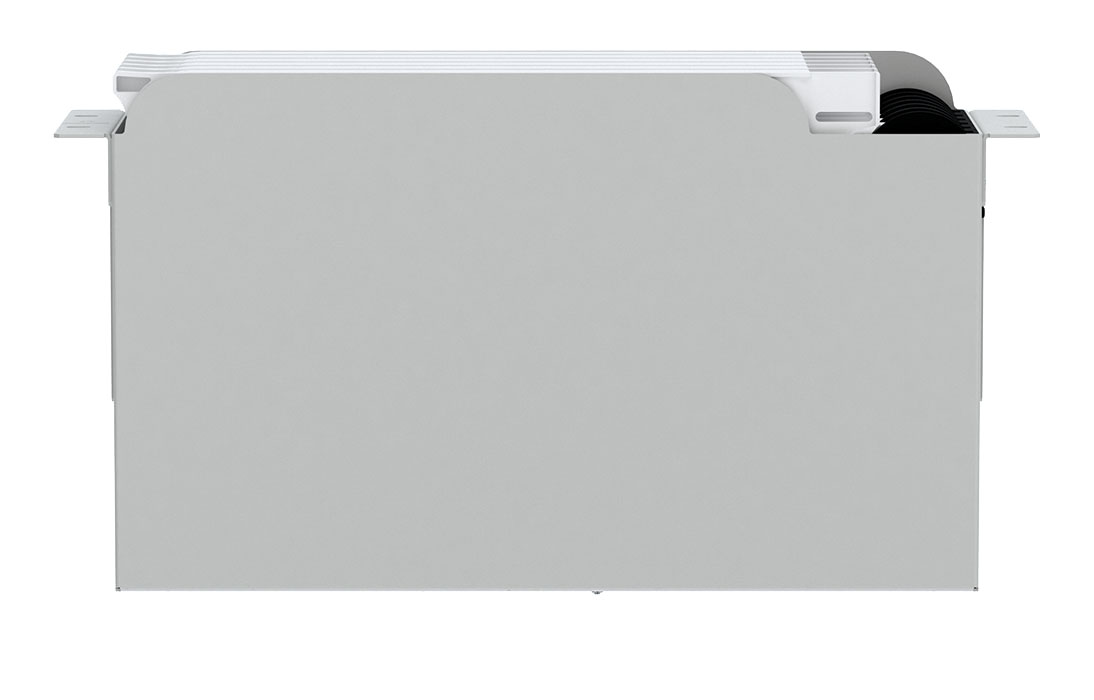

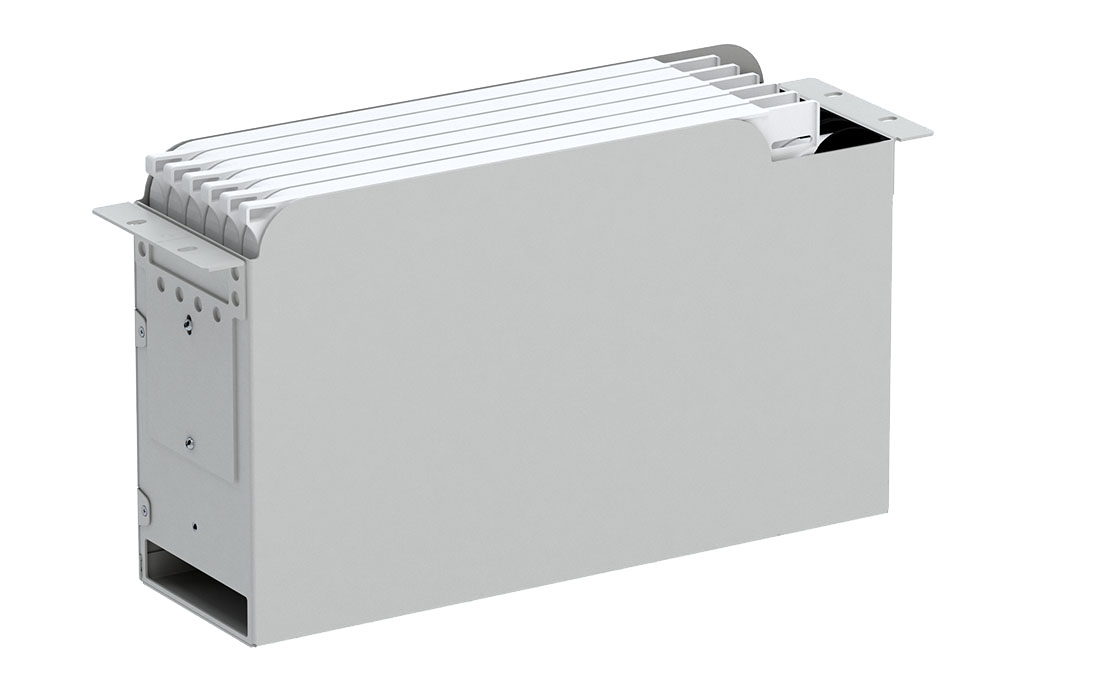

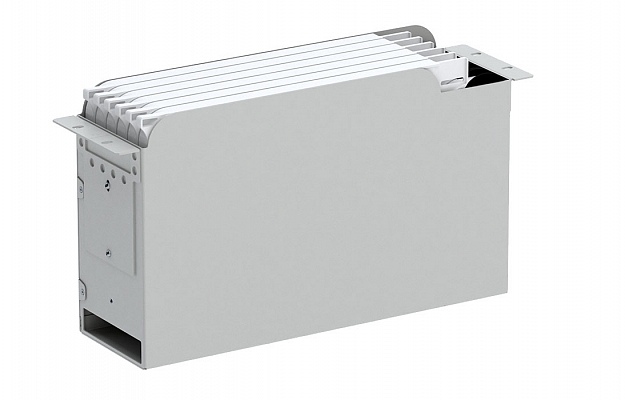

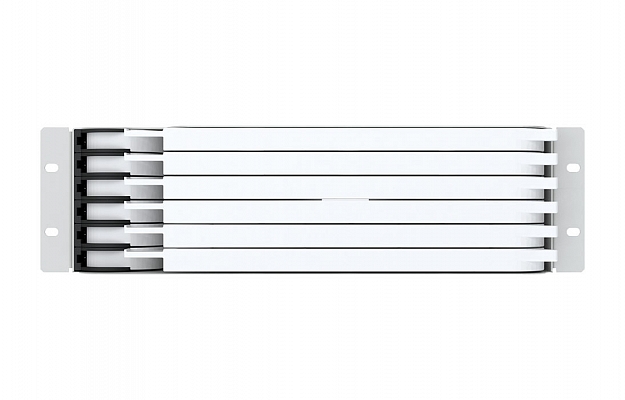

Кроссовый блок высокой плотности (КБВП) ШКОС-ФПМ предназначен для сопряжения магистральных и/или распределительных кабелей в телекоммуникационных шкафах. В КБВП выполняется терминация оптических волокон, их сварка между собой (при необходимости), а также многократная коммутация с помощью соединителей типов SC, LC.

ШКОС-ФПМ предназначен для установки в типовых узлах доступа, открытых/закрытых стойках, шкафах, которые соответствуют техническим требованиям для размещения КБВП. Кроссы ШКОС-ФПМ оптимизированы для установки в климатические шкафы типа ТУД (типовой узел доступа) с установленным телекоммуникационным оборудованием доступа (MSAN).

Предполагается, что бронированные кабели для наружной прокладки разделываются до волокон в модулях в специализированных узлах кабельного ввода (УКВ), после чего волокна в транспортных трубках поступают в кроссовый блок и вводятся в кроссовые модули. Небронированные внутриобъектовые кабели могут также вводиться непосредственно в кроссовый блок.

Кроссовый блок изготовлен из конструкционной стали и предназначен для установки в конструктивы размерности 19” и ETSI (21”). Кроссовый блок может устанавливаться конструктив 19” или 21” как по передней, так и по задней панели. При установке по задней панели предусмотрены органайзеры, устанавливаемые со стороны оси поворота модулей и поддерживающие соединительные шнуры при переходе в зону выкладки и хранения запаса длины.

Кроссовые модули выполнены из низкодымящего трудногорючего АБС-пластика и имеют поворотную конструкцию. Ось поворота располагается справа. В сплайс-отсеке кроссового модуля установлены четыре ложемента на 12 КДЗС размерности 4525. Замена ложементов позволяет устанавливать в сплайс-отсеке разветвители (сплиттеры) в миникорпусе. В рабочем положении модуль закрыт и зафиксирован в кросс-блоке, порты защищены перегородкой. В положении обслуживания модуль поворачивается на оси и выдвигается из кросс-блока, открывая доступ к коммутационному полю и зоне сварки волокон. При необходимости, кроссовый модуль может извлекаться из кроссового блока за счет длины транспортных трубок с волокнами и обслуживаться (монтироваться) на монтажном столе вне стойки.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 21.11.2024 82 247.89 руб.
Оптовое кол-во: 5 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 79 780.45 руб.
Цена розничная, Без НДС: на 21.11.2024 68 539.91 руб.
Оптовое кол-во: 5 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 66 483.71 руб.
Параметры товара
Характеристики
Макс. количество оптических портов, LC 288
Макс. кол-во вводимых кабелей 6
Высота, U 3
Тип телекоммуникационной стойки 19'', 21”
Материал корзины Сталь
Покрытие корзины Порошковая окраска
Материал модуля Трудногорючий малодымный ABS пластик
Габаритные размеры, мм 432х260х130
Масса, кг 6.7
Комплектация
Корпус 1 шт.
Крышка 1 шт.
Кронштейн 19" 2 шт.
Кронштейн 21" 2 шт.
Комплект крепежа (винт, шайба, гайка М6) 4 шт.
Полка поворотная ФПМ 6 шт.
Крышка сплайс-отсека 6 шт.
Узел ввода кабеля 6 шт.
Стяжка-липучка 6 шт.
Бандаж спиральный, м 0,6
Комплект маркеров и стяжек 6 шт.
Розетка (адаптер) 12LC/APC 24 шт.
Пигтейл LC/APC 288 шт.
КДЗС-4525 360 шт.
Логистические параметры
Объем, м3: 0,026892
Вес, кг.: 7,7
Маркировка
ШКОС кросс оптический стоечный
6ФПМ кол-во и тип кросс-модулей (П-поворотный, М-модернизированный)
3U высота в юнитах (U=44,45 мм)
6 кол-во кабельных вводов
288LC общая ёмкость портов/тип отверстий
288LC/APC кол-во/тип уст. адаптеров и пигтейлов
