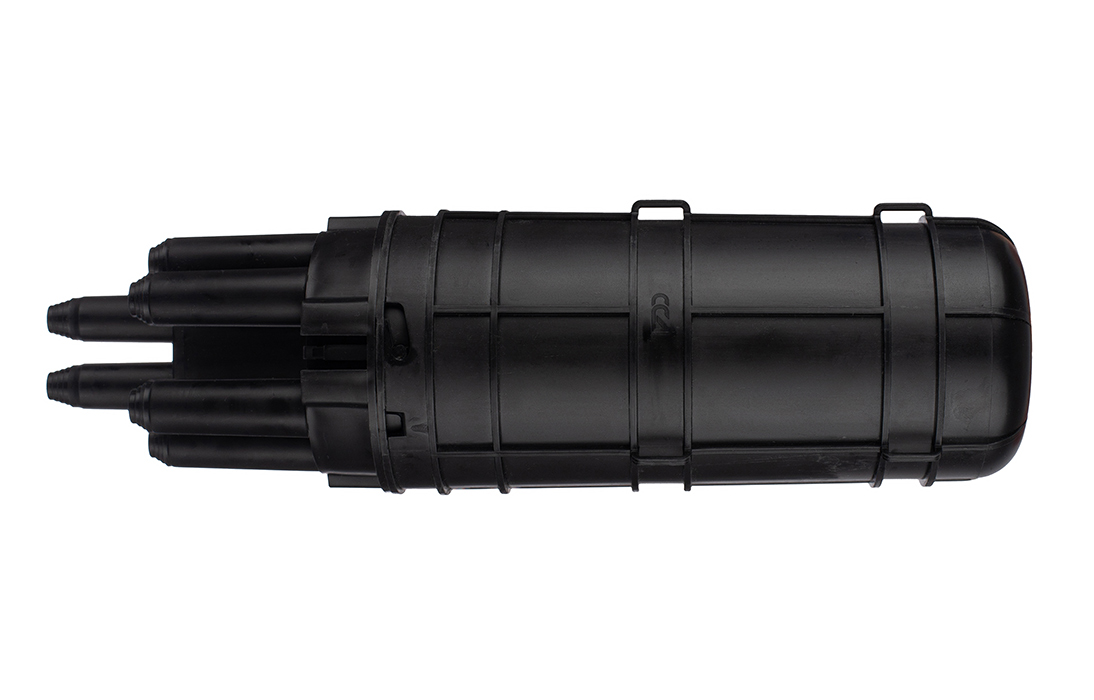

Рынок оптических муфт нуждается в бюджетных и качественных изделиях, поэтому мы создали новую подвесную муфту, которая является дальнейшим развитием линейки муфт с байонетным креплением кожуха к оголовнику.

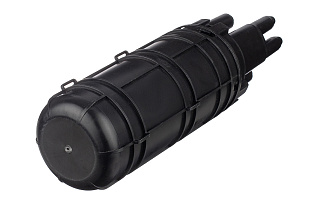

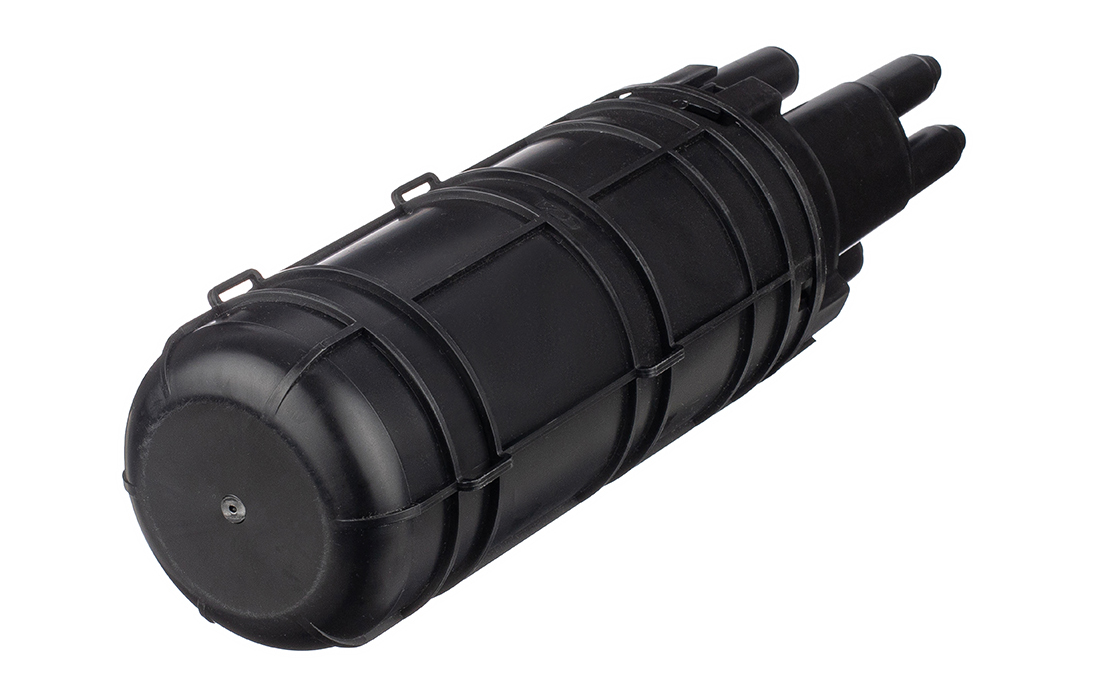

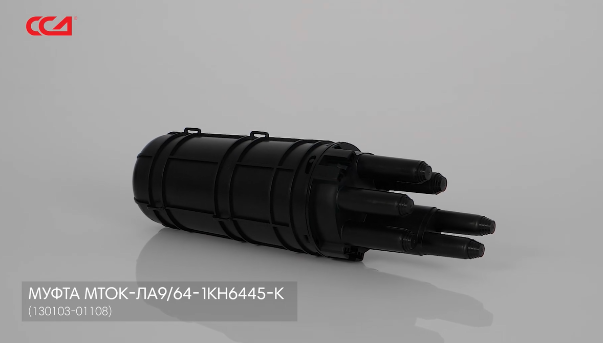

Первым решением в этой линейке стала компактная муфта МТОК-Н8, которая уже смогла завоевать достаточную популярность среди потребителей и для которой недавно вышло исполнение без монтажного комплекта — МТОК-Н8 БМК. И теперь мы делаем новый шаг в продолжении линейки муфт с байонетом и выпускаем новую тупиковую оптическую муфту МТОК-ЛА9.

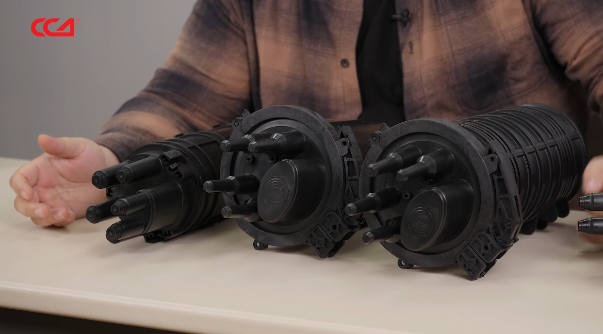

Если сравнить по стоимости муфту МТОК-ЛА9 с муфтами Л6 и Л7, то муфта МТОК-ЛА9 оказывается гораздо более доступной по цене и неплохо выигрывает на их фоне. И это вовсе не значит, что проектируя новую муфту мы как-то сэкономили на её качестве. Напротив, муфта ЛА9 сохранила традиционное качество и удобство муфт МТОК, а доступнее она стала благодаря тому, что в муфте используется ряд инновационных технических решений. Одно из таких решений – это уменьшенное количество деталей муфты, и как следствие уменьшение затрат на производство и сборку, а соответственно и цены для потребителя. По сути здесь три основных детали – кожух, оголовник и кассета-лоток.
Здесь нет отдельного кронштейна для кассеты и привычного хомута для соединения и герметизации кожуха и оголовника, как у муфт МТОК-Л6 и Л7. Вместо хомута используется байонетная система крепления, которая, кстати говоря, была улучшена. И если сравнить байонет муфты МТОК-Н8 и МТОК-ЛА9, то у ЛА9 вместо двух точек крепления байонета используется три точки крепления, что делает соединение кожуха с оголовником более плотным и надежным. Стоит сразу сказать ещё несколько слов про соединение кожуха с оголовником и его герметизацию.
Изначально муфта МТОК-ЛА-9 проектировалась как подвесная муфта для опор, эстакад и технических помещений. При этом она имеет достаточную для подвесных муфт степень пыле- и влагозащиты, равную IP67, благодаря чему может выдержать кратковременное затопление. Но некоторые наши заказчики выразили пожелание, что степень пыле и влагозащиты нужно повысить до IP 68. А это уже длительное затопление, поэтому в настоящее время мы дорабатываем и улучшаем конструкцию герметизирующего узла муфты и в ближайшее время мы этого добьёмся. Муфта станет более герметичной и сможет выдерживать долговременное затопление.
Важная информация
Данная муфта облегченного класса и она не предназначена для вмораживания в лед.

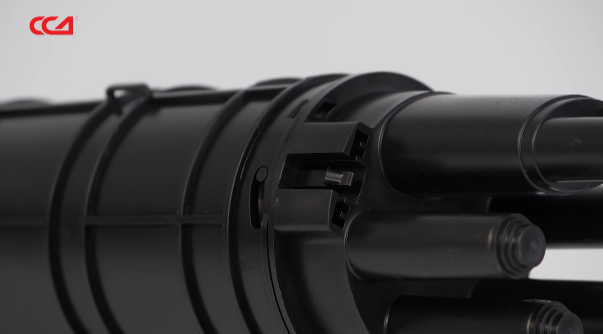

Также можно добавить, что на оголовнике и кожухе присутствуют фиксаторы, которые предотвращают поворот кожуха относительно оголовника. Поэтому можно не переживать, что кожух по каким-то причинам провернется и выйдет из байонетного соединения. Еще на кожухе с оголовником есть отверстия, которые дополнительно их фиксируют, а также могут быть использованы для пломбировки муфты от несанкционированного вскрытия.

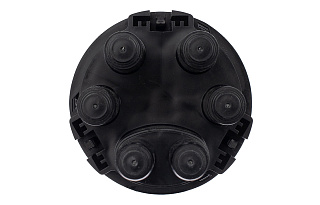

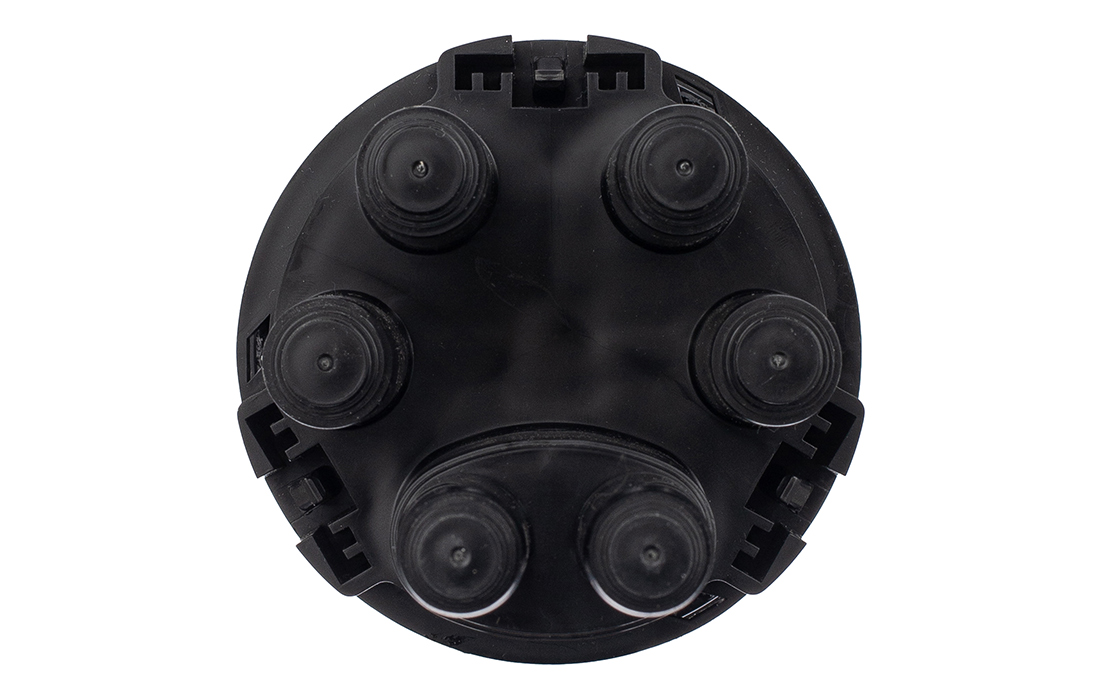

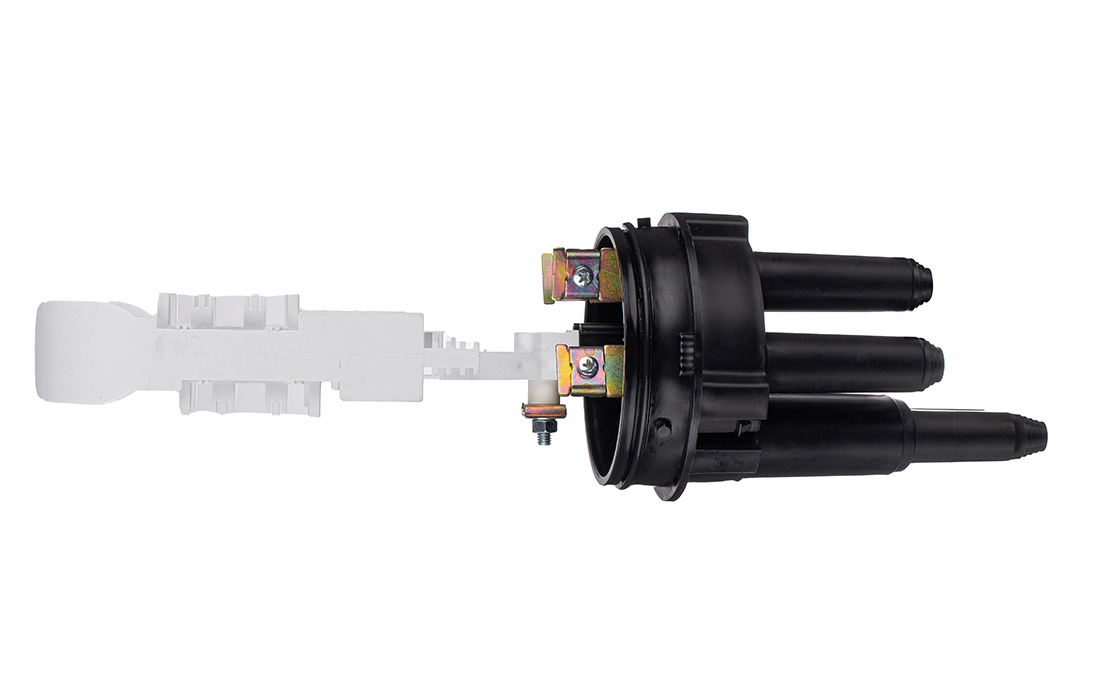

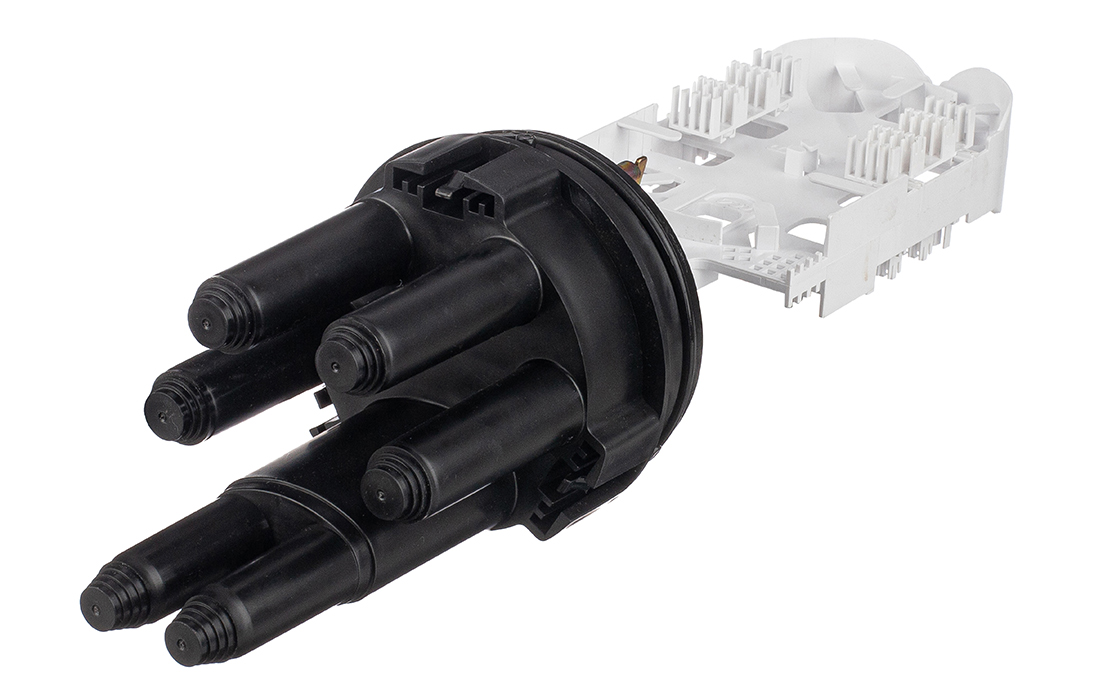

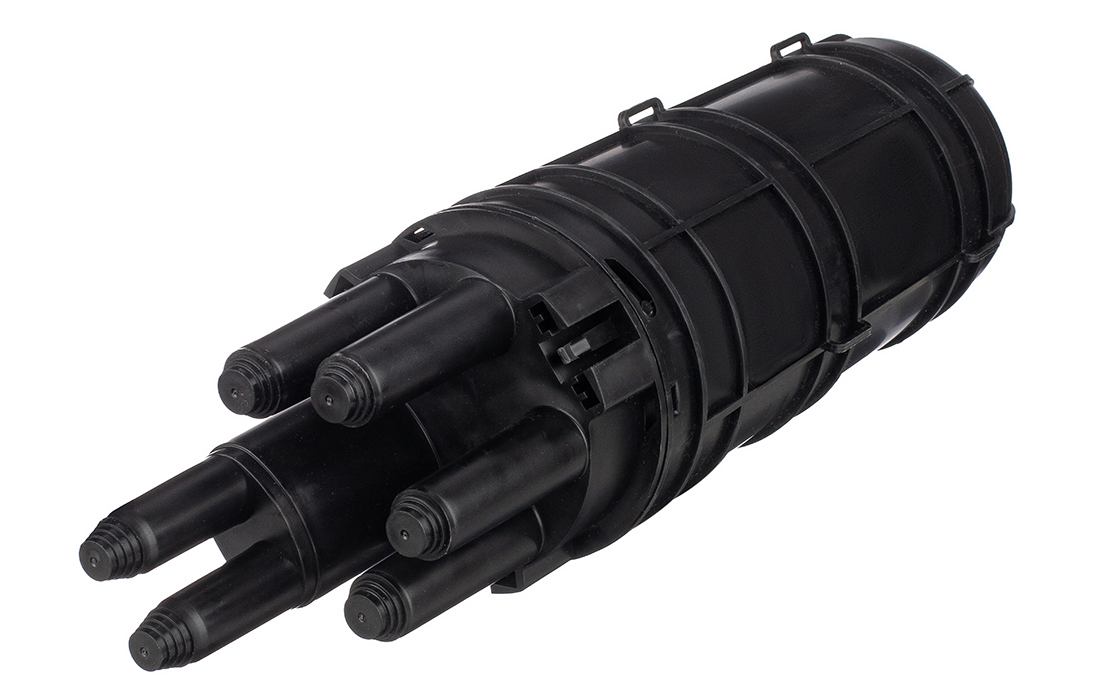

Теперь давайте обратим внимание на оголовник. Основным его отличием от оголовника Л6 и Л7 является то, что на ЛА9 теперь присутствуют 6 круглых патрубков для ввода кабеля, два из которых размещены на уменьшенном овальном вводе для транзитного кабеля. У Л6 и Л7 было только 4 круглых патрубка: два по 20 мм и два по 16 мм, плюс один транзитный патрубок. Ради достижения компактности муфты мы снизили диаметр всех патрубков с 20 до 16 мм и овальный ввод также стал более компактным. На патрубках больше нет конусов перехода на тонкие кабели, поскольку их использовали не часто, но зато мы сделали насечки разного диаметра на торцах патрубков, чтобы их было удобнее срезать.

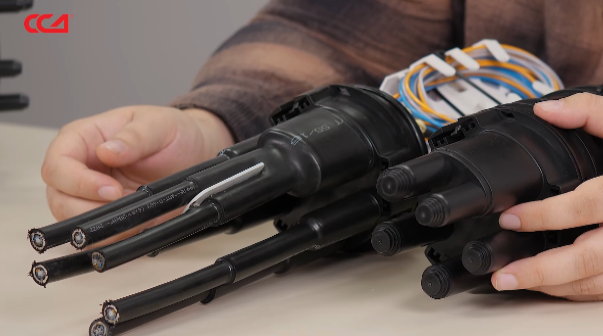

Овальный патрубок, став меньше по размеру, позволяет осуществить ввод транзитной петли оптического кабеля от 6 до 16 мм, при этом ввод транзитной петли оптических модулей не вызывает каких-либо проблем. Все это было многократно протестировано нашими коллегами из испытательной лаборатории Точка.Эксперт. Также специально для этого овального ввода был разработан новый комплект для ввода в транзитный патрубок №14-ЛА. Этот комплект имеет свой собственный металлический зажим, так называемый «БОКЛ», конструкцию которого мы изменили и неоднократно протестировали. Овальный ввод теперь стал более компактным, кабели размещены вплотную, и трубка ТУТ на патрубке надежно усаживается и герметизируется. Зато благодаря этой модернизации комплект для ввода №14-ЛА стал более доступен по цене и стал менее зависим от иностранных комплектующих. Ну а если вам необходим будет комплект с классическим зажимом типа «БОКЛ», обратитесь к нам, и мы вам поможем.

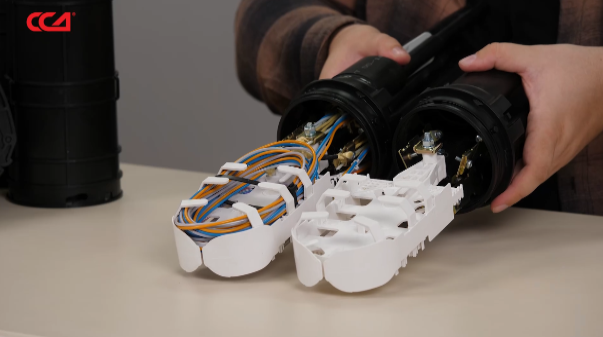

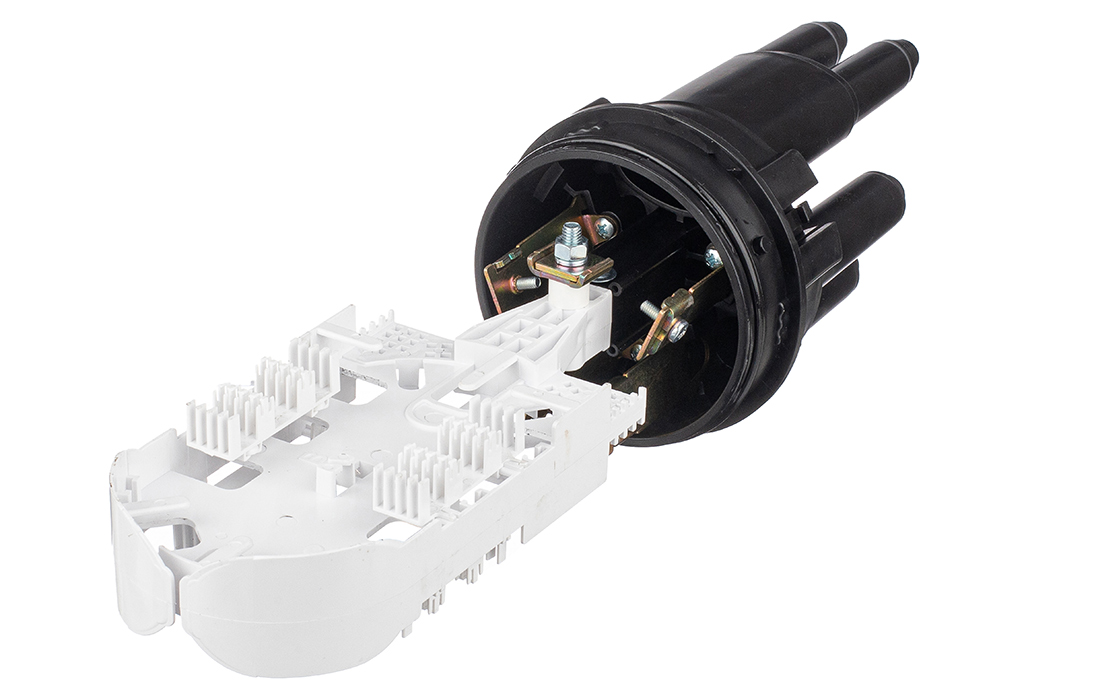

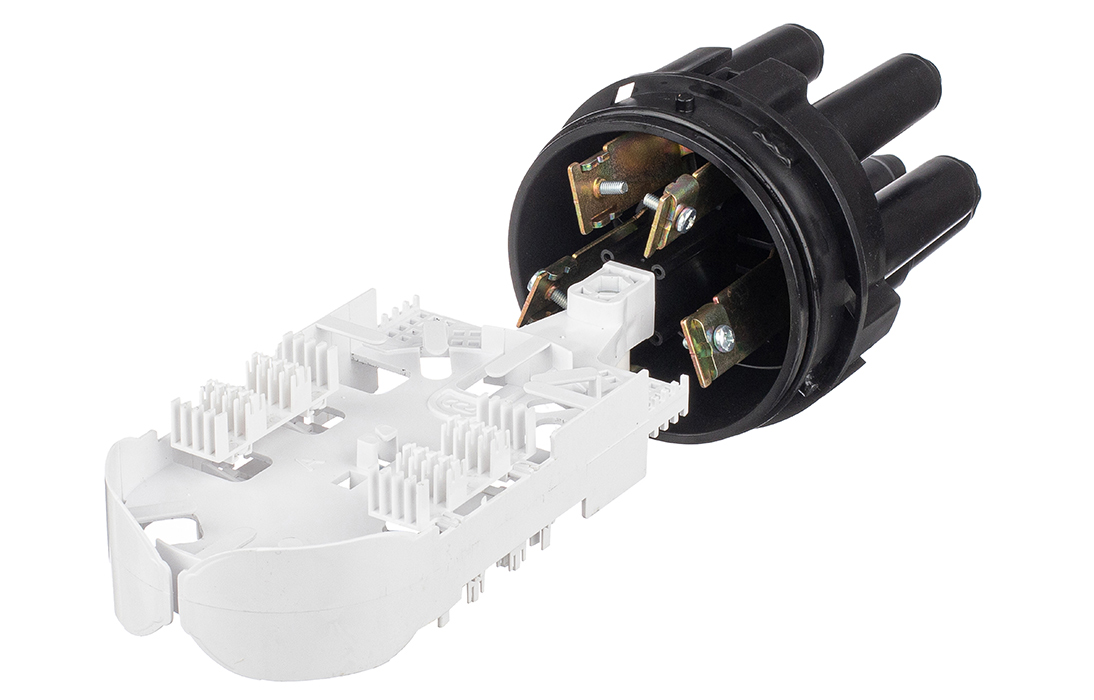

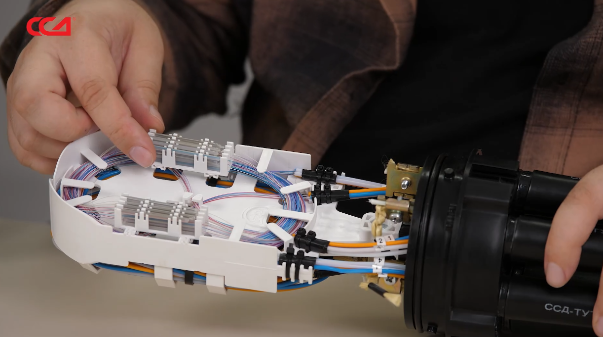

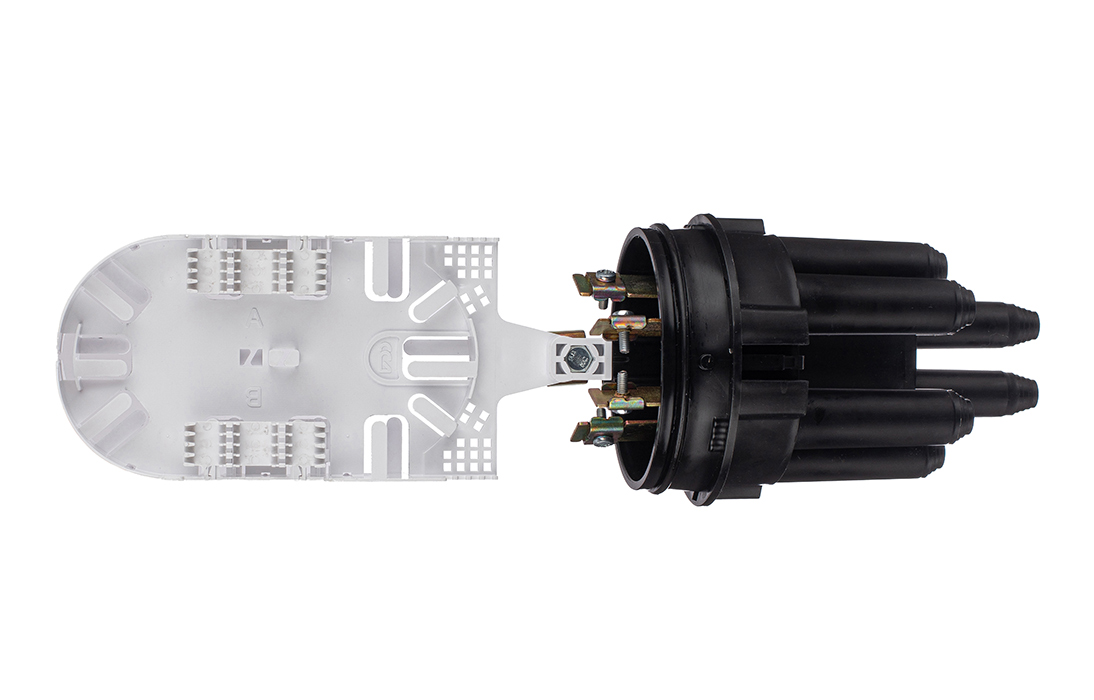

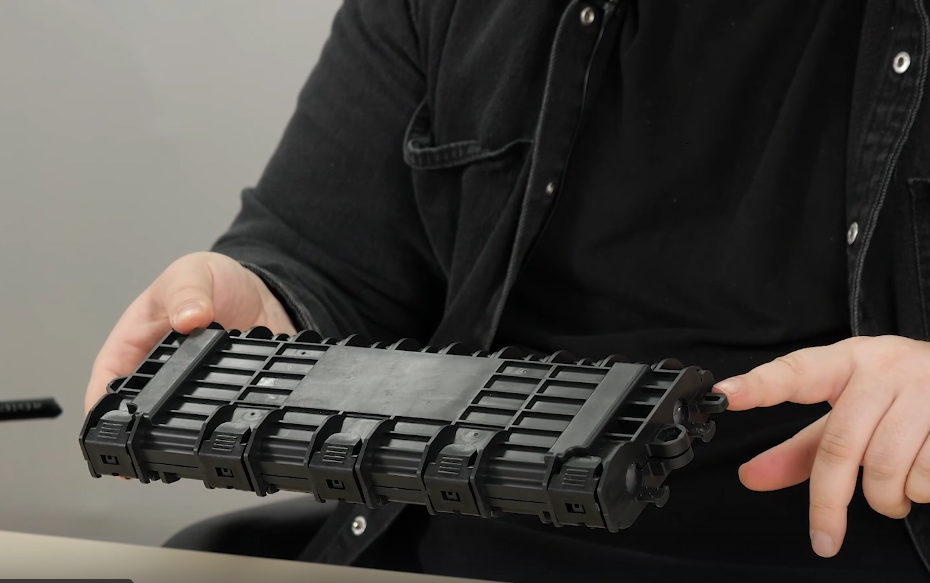

Давайте посмотрим на новую кассету-лоток с так называемыми подвесными ложементами – это абсолютно новое для нас решение. Она, как и на МТОК-Н8, имеет двухстороннее исполнение, поэтому можно укладывать волокна с двух сторон кассеты. Но в отличие от Н8 с боковыми ложементами, здесь используются новые подвесные 4-х рядные ложементы Л16-4525-4. Благодаря этому поле для выкладки волокна полностью свободно и ничего не мешает его произвольной укладке. Сами ложементы съемные, они надвигаются на лепестки органайзеров и фиксируются к кассете-лотку специальными защелками. В комплектации муфты всегда идут 4 ложемента, а в каждый ложемент можно уложить до 16 сварных соединений в 4 уровня по высоте, поэтому максимальная емкость муфты составляет 64 сварных соединения.
При необходимости организации транзитной петли, ложементы со стороны овального патрубка снимаются, лишние лепестки органайзера удаляются, и в специальные пазы кассеты-лотка устанавливаются держатели для транзитной петли, которые входят в комплектацию муфты. В случае размещения транзитной петли максимальная емкость муфты составляет 32 сварных соединения.

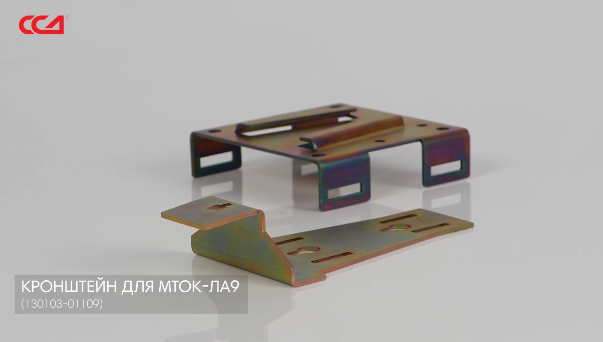

Давайте теперь посмотрим, как осуществляется крепление и подвеска муфты на опору. Для этого используется специальный компактный и доступный кронштейн для подвески, который поставляется отдельно и который позволяет снимать муфту с опоры и устанавливать ее обратно.

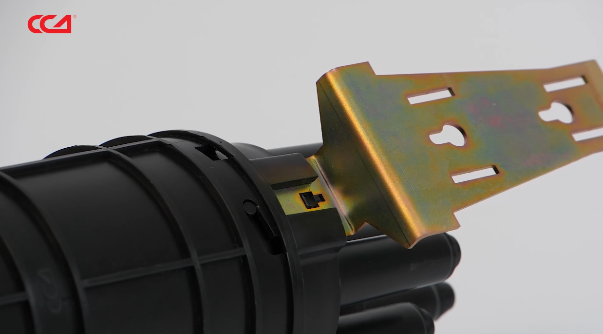

Внешняя часть кронштейна, так называемая скоба имеет новую конструкцию и крепится к муфте с помощью специальных защелок, которые размещены с трех сторон на оголовнике.
Это очень удобно, поскольку теперь не нужны шурупы, которые всегда использовались раньше. Держится скоба кронштейна на муфте достаточно надежно, а если вдруг вам станет необходимо снять ее с муфты, то вам потребуется некоторое усилие и возможно шлицевая отвертка. Ответная часть, которая крепится к опоре не изменилась, и осталась такой же как у всех муфт МТОК.

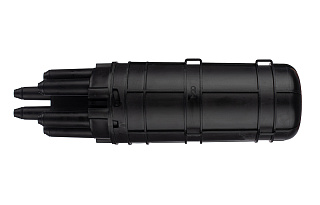

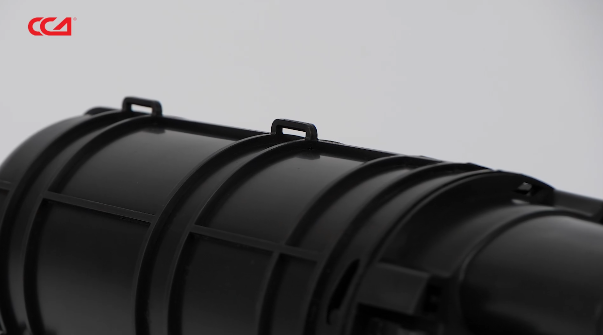

В случае отсутствия кронштейна в качестве способа подвеса или крепления муфты к запасу кабеля, можно применить стяжки или проволоку и использовать петли, которые размещены на кожухе муфты.
Данная муфта в наличии и доступна к заказу.
