Вставка ВРО-II-24SM-200-Fibrlok ССД

Номенклатурный номер: 130706-00418 Скопировано в буфер обмена

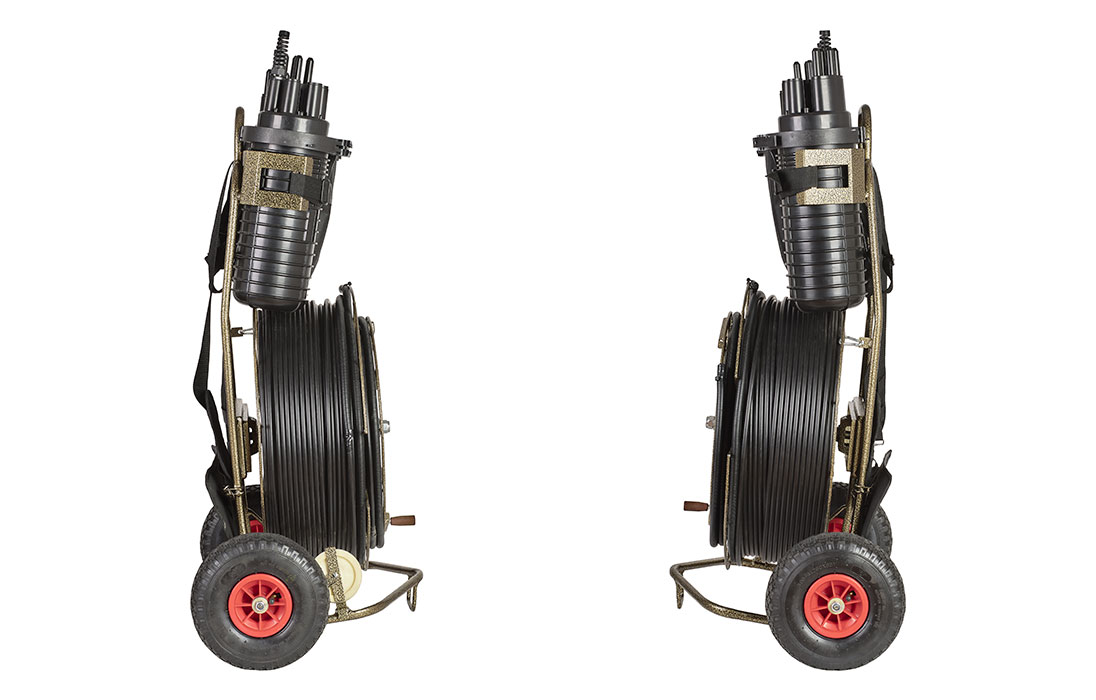

Вставка ВРО-II-24SM-200-Fibrlok ССД внешний вид 2

Вставка ВРО-II-24SM-200-Fibrlok ССД внешний вид 3

Вставка ВРО-II-24SM-200-Fibrlok ССД внешний вид 4

Вставка ВРО-II-24SM-200-Fibrlok ССД внешний вид 5

Вставка ВРО-II-24SM-200-Fibrlok ССД внешний вид 6

Описание (PDF)

Задать вопрос

Предназначена для оперативного временного восстановления работы волоконно-оптической линии связи при повреждении оптического кабеля.

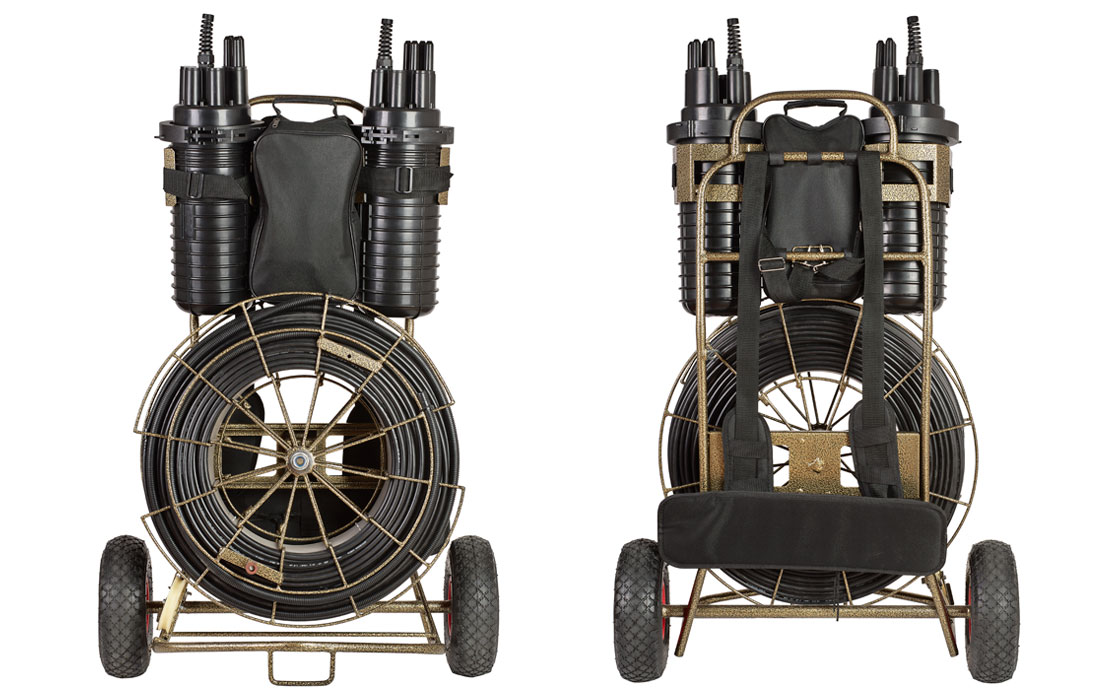

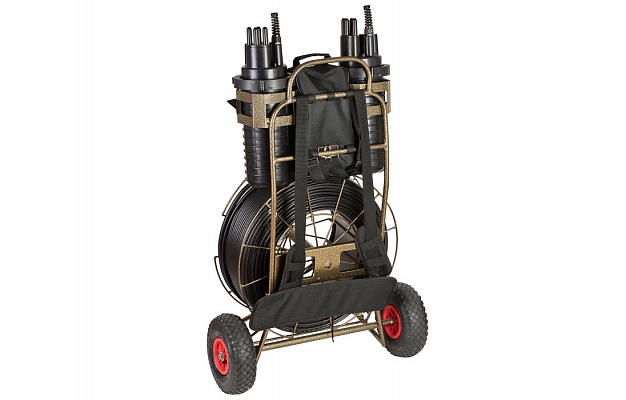

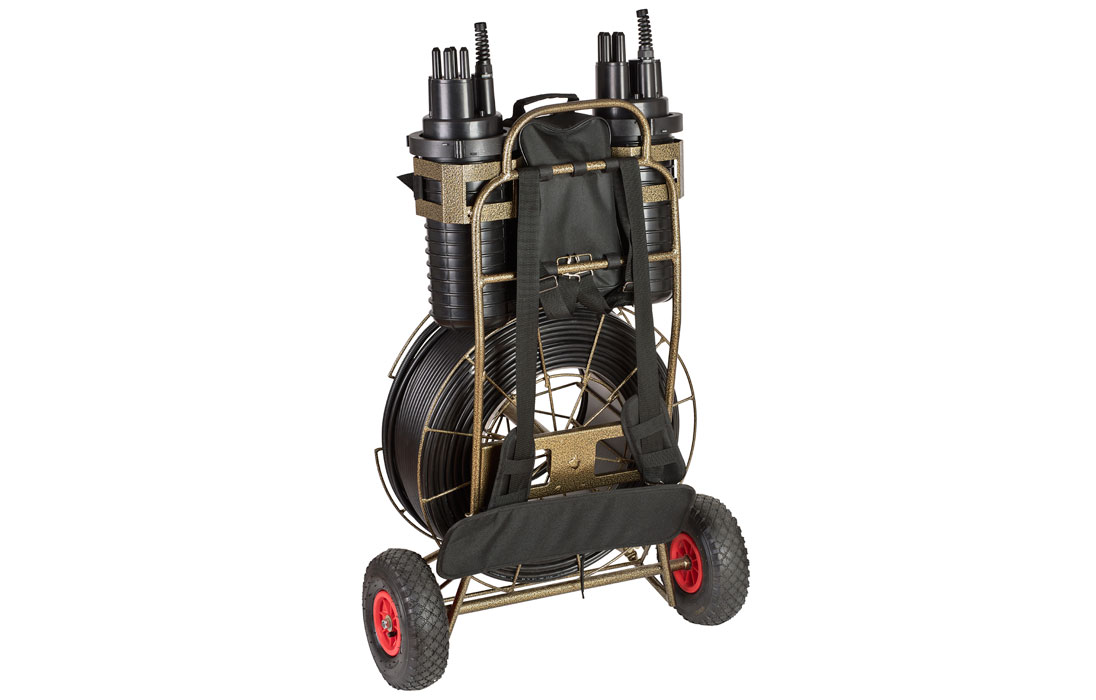

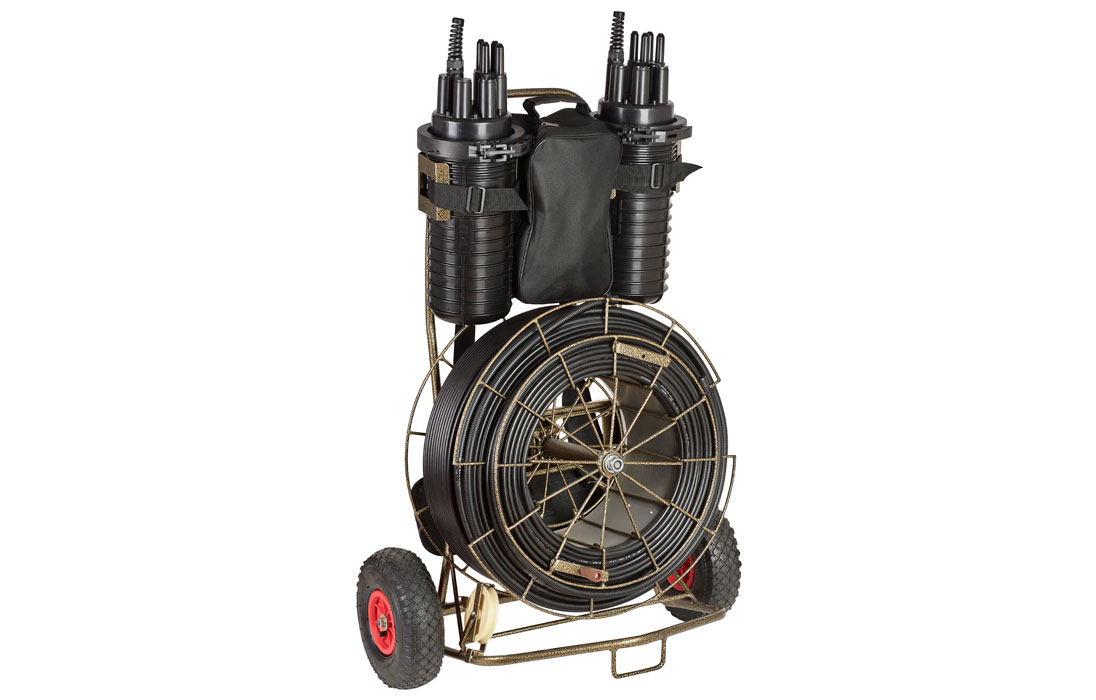

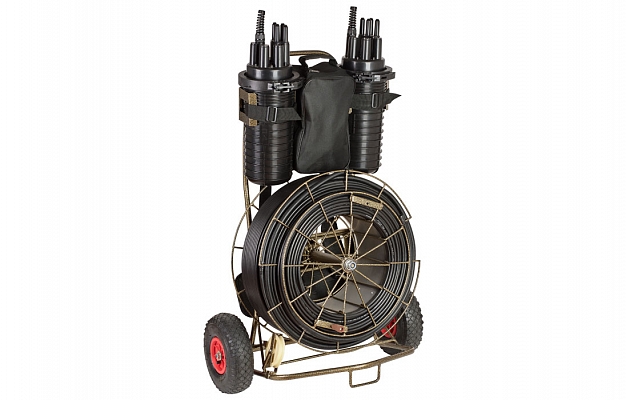

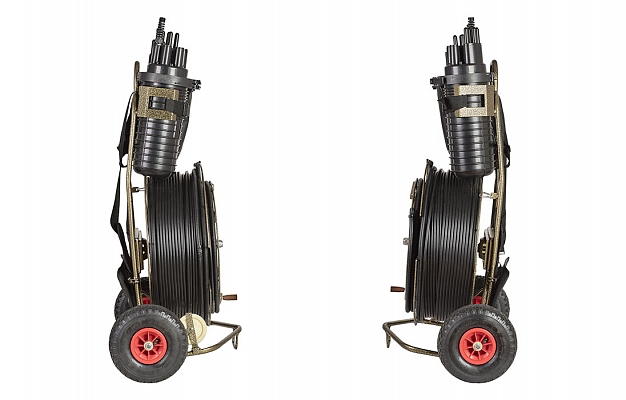

Изделие состоит из подготовленных для быстрого монтажа отрезка ОК и двух оптических муфт. В комплект ВРО входят также необходимые материалы и инструменты для проведения ремонтных работ. Оптический кабель в транспортном положении размещен на вращающемся барабане, закреплённом на раме, снабженной наплечными ремнями для переноски ВРО на спине к месту аварии. Концы ОК предварительно разделаны и подготовлены для ввода в муфты. В транспортном положении разделанные концы ОК размещены в защитных гофротрубах. Оптические муфты, предназначены для подсоединения ОК ремонтной вставки к неповрежденным участкам аварийного кабеля. Подключение волокон поврежденного оптического кабеля к волокнам ОК вставки осуществляется при помощи механических соединителей типа Fibrlok, входящих в состав изделия. Для обеспечения контроля качества непосредственно во время проведения монтажа ОВ, первой необходимо монтировать муфту, ближайшую по отношению к месту расположения измерителя с рефлектометром.

Максимальная мерная длина ОК вставок ВРО 300 метров. При необходимости проведения временного восстановления аварийных участков большей длины, необходимо использовать Аварийный транспортируемый кабельный комплект АТКК.

Перейти к сопутствующим товарам

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта

Мещанинов Дмитрий Сергеевич

Тел.: +7 (495) 786-34-43, доб. 467

E-Mail: meshchaninov@ssd.ru

Отправить запрос

Параметры товара

Характеристики

Тип ОК	ДПО
Длина ОК, м	200
Кол-во ОВ	24
Тип ОВ	Одномодовое G.652D
Характеристики ОК:
- допустимое усилие растяжения, кН	1,5
- допустимое раздавливающее усилие, кН/см	0,3
- количество допустимых перемоток	20
- радиус статического изгиба, мм	не менее 200
- диаметр ОК, мм	не более 9,4
Тип оптических соединителей	Fibrlok II
Характеристики оптических соединителей:
- вносимое затухание, дБ	не более 0,3
- затухание отражения, дБ	не менее 50
Температурный диапазон монтажа ОК, °С	от -30 до +50
Температурный диапазон эксплуатации, °С	от -40 до +50
Габаритные размеры:
- длина, мм	400
- ширина, мм	600
- высота, мм	1200
Масса, кг	25

Комплектация

Рама	1 шт.
Катушка	1 шт.
Кабель	200 м
Муфта МТОК В3	2 шт.

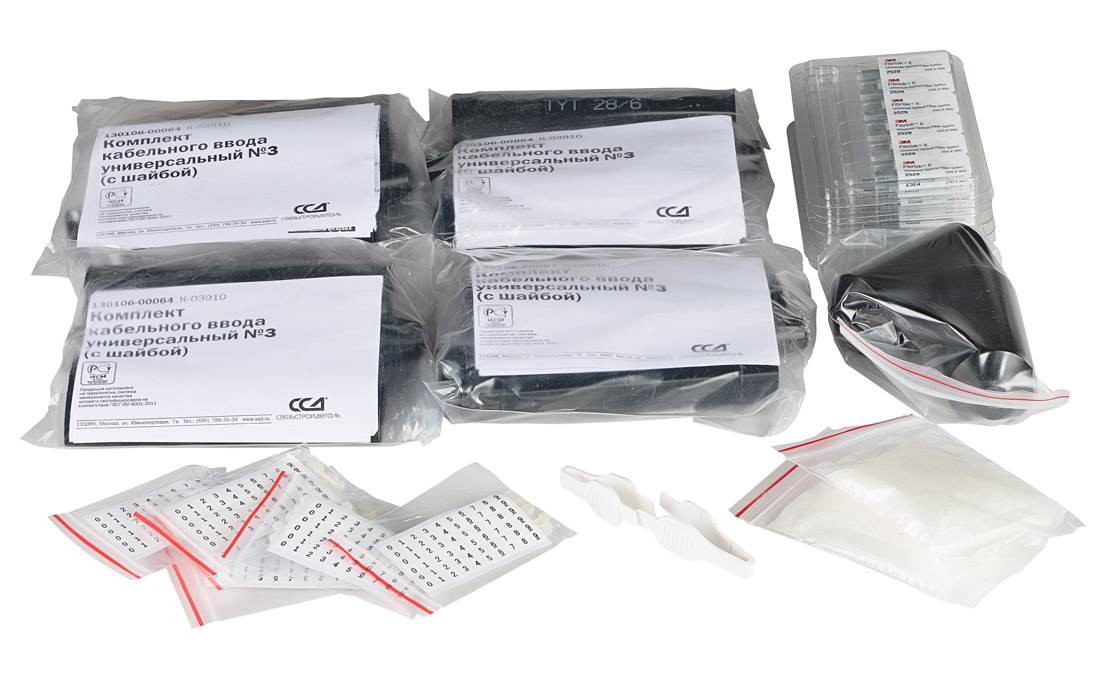

Комплект для ввода ОК №3	4 шт.
Соединитель механический Fibrlok II	48 шт.

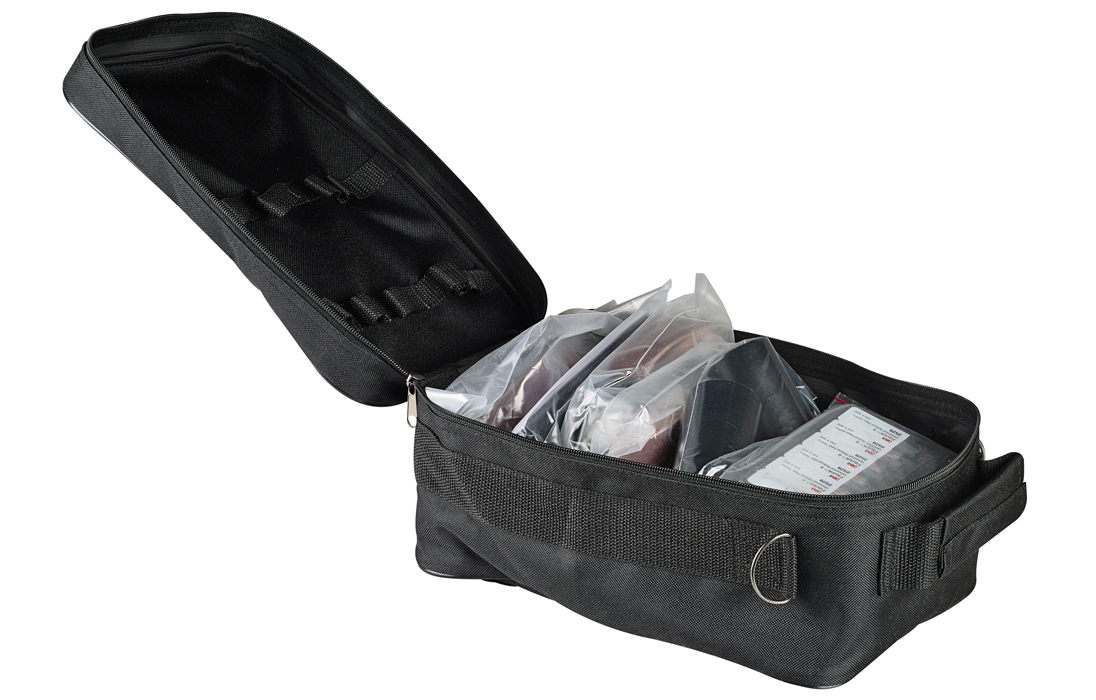

Комплект для монтажа	1 шт.

Логистические параметры

Объем, м3:	0,646373
Вес, кг.:	46,8

Маркировка

ВРО	—	вставка ремонтная оптическая
II	—	тип муфты (МТОК)
24SM	—	число и тип ОВ
200	—	длина в метрах
Fibrlok	—	тип соединения
