Правильно реализованная подземная кабельная канализация должна успешно выдерживать различного рода механические нагрузки. Весь расчётный срок эксплуатации заглублённая сеть должна оставаться доступной для обслуживания и развития.

Поэтому проводники оптических сигналов прокладываются в защитных двустенных трубах из полиэтилена, а для организации мест соединения рабочих длин кабелей заказывают камеры оптические трубопроводные из полиэтилена.

Назначение

Трубопроводные оптические камеры также могут называться «камеры подземные» или «смотровые устройства». Они выступают частью укладываемой в грунт новой канализации, или модернизируемой системы, которая уже эксплуатируется.

Есть несколько задач, которые решаются при помощи оптических камер трубопроводных:

Защита заглублённых кабелей и соединительных деталей от давления грунта, в том числе от сейсмических нагрузок и воздействия, оказываемого пешеходами или транспортными средствами. В функционал также входит защита кабеля от животных-вредителей и от растительных корней.

Возможность укладки некоторого запаса проводников (до 15 метров кабеля КИП или до 400 метров кабеля 13,3 мм диаметром) и нескольких оптических муфт в отделённой от грунта полости. Купить камеры оптические трубопроводное есть смысл для возможности извлечения соединительной муфты и выполнения: профилактики стыков, измерений, соединения или замены кабеля и т.д.

Обеспечение герметичной коммутации, в том числе с реализацией сложной схемы подвода трассы.

Сокращение сроков реализации проекта. Сети монтируются по принципу «конструктора» из комплектных элементов. Не требуется использование специальной техники, не нужно применять оборудование нагревательное, нет необходимости прибегать к операциям по обеспечению дополнительной гидроизоляции.

Удешевление строительства ВОЛС. Смотровые устройства вкупе с полимерными трубами позволяют использовать проводники с упрощёнными защитными слоями, при этом монтаж выполняется ручным трудом, а общая долговечность системы – возрастает.

Конструкция

Поземные смотровые устройства КОТ-2 и КОТ-1 (производства компании Связьстройдеталь) создаются в виде полого пластикового изделия методом ротационного формования, которое исключает появление потенциально уязвимых для разрушения или протечки швов. В качестве сырья используется полиэтилен среднего давления HDPE, стойкий к агрессивной химии и к ультрафиолетовому излучению.

Пластиковые оптические камеры состоят из корпуса и крышки. В обеих моделях корпус выполнен со сложной формой и ярко выраженным рифлением. Такая конфигурация создаёт рёбра жёсткости, а также помогает удержать подземную кабельную камеру на месте в случае пучения грунта.

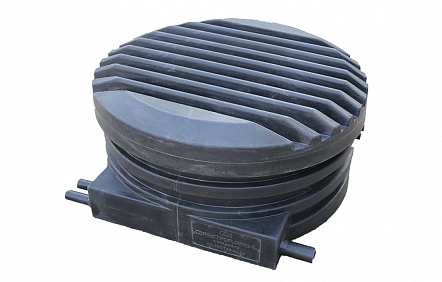

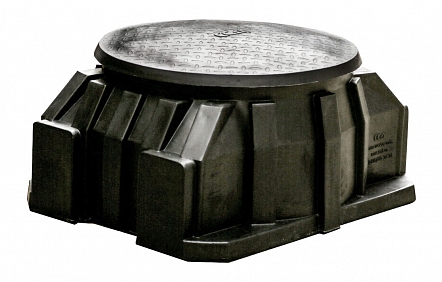

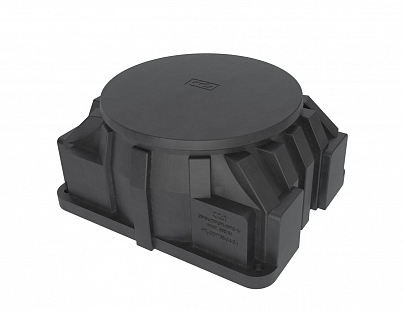

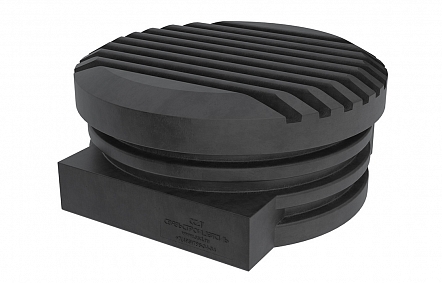

Модель КОТ-1 наделена четырьмя площадками для ввода проводников (рассверливаются отверстия и устанавливаются адаптеры либо муфты переходные). Модель КОТ-2 имеет расположенные по бокам площадки, от которых тангенциально отходят патрубки для ввода.
