УКС-ОВ-24SC на столб под ленту (2 планки) ССД
Номенклатурный номер:
131004-00420
Скопировано в буфер обмена
Описание (PDF)
Предназначен для использования в качестве оптического кросса, для монтажа оптических кабелей, подвешиваемых на опорах ЛЭП 0,4кВ или опорах связи при строительстве сетей абонентского доступа в городских районах индивидуального жилищного строительства («частный сектор»), в сельских поселениях, в коттеджных и дачных поселках, и т.п.

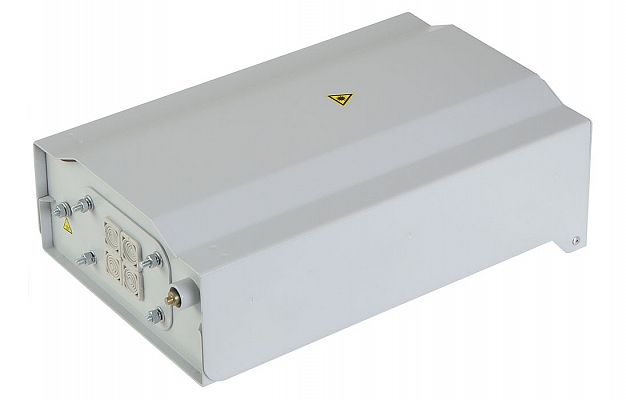

Корпус изготовлен из металла и окрашен порошковой краской. Внутри корпуса установлена кассета для сварки оптических волокон и адаптерные планки для размещения адаптеров SC типа.

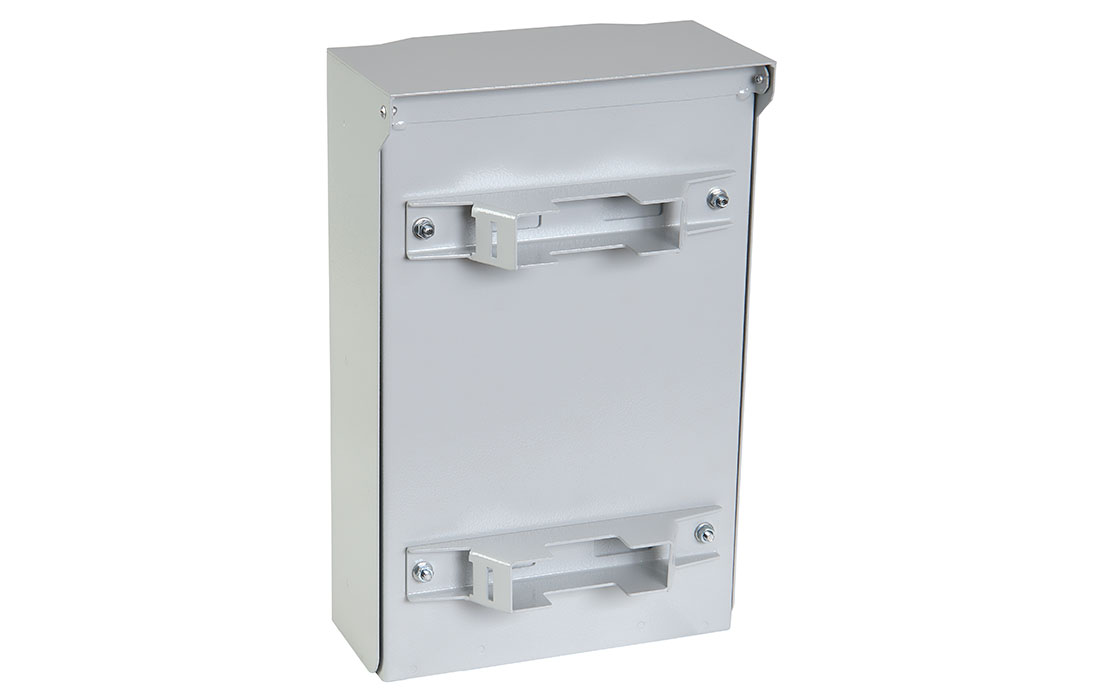

На задней стенке кросса устанавливаются специальные кронштейны за которые корпус можно закрепить на опоре с помощью стальной ленты в двух точках.

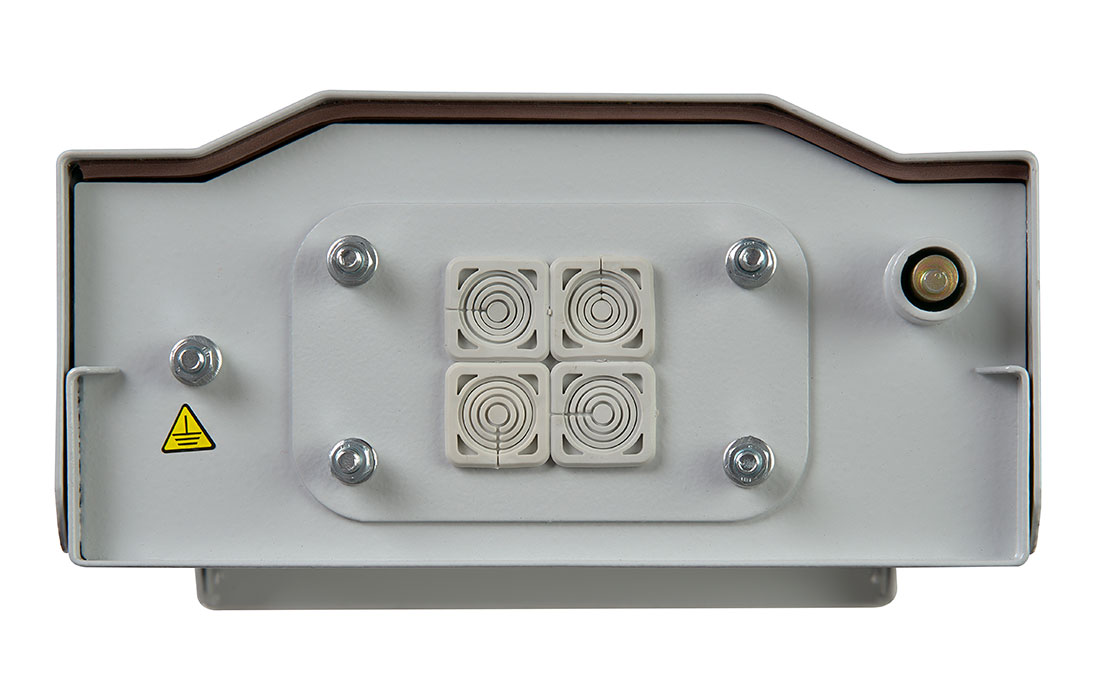

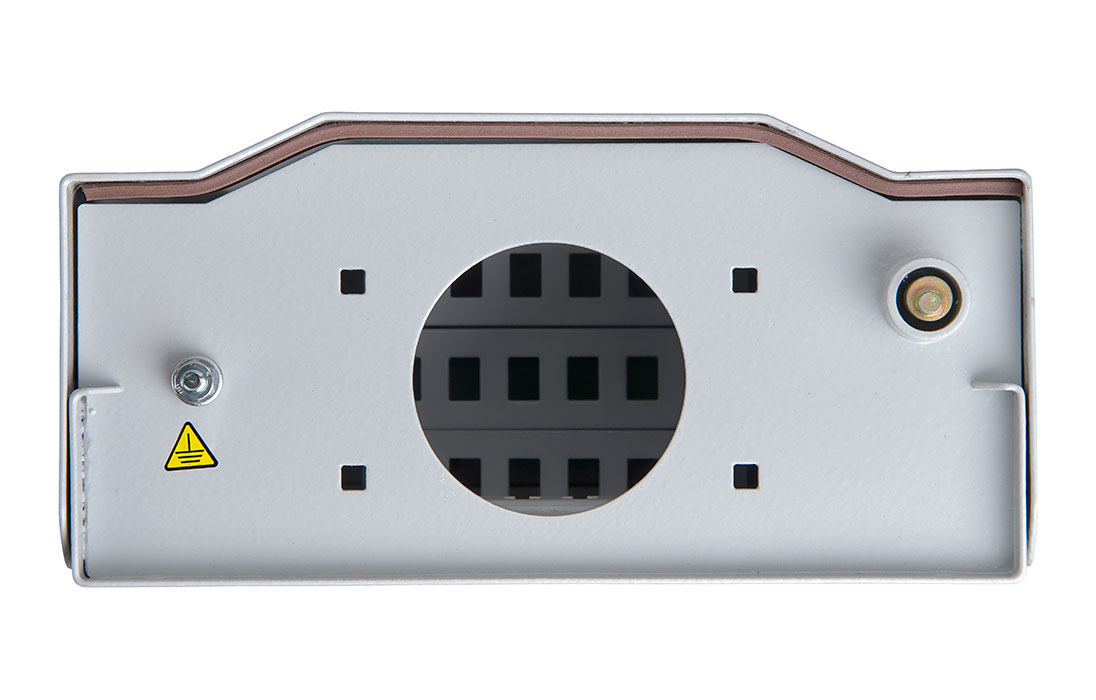

Кабельные вводы расположены на нижней стенке корпуса. Кросс комплектуется двумя видами сальников для ввода распределительных и абонентских кабелей. Резьбовая шпилька для подключения проводов заземления так же расположена на нижней стенке кросса. Два кронштейна для крепления ЦСЭ расположены на боковых стенках. Для крепления вводимых кабелей на задней стенке кросса расположена металлическая гребёнка с Т-образными ламелями.
Крышка кросса откидывается вверх и имеет уплотнительную прокладку расположенную по контуру примыкания с корпусом. Кросс запирается винтовым замком с головкой специальной формы.
Ключ в комплект поставки не входит и продаётся отдельно.
Прайс-лист
| Цена розничная, с НДС: на 22.12.2024 | 4 547.40 руб. |
| Оптовое кол-во: | 10 шт |
| Оптовая скидка: | 3% |
| Цена оптовая, с НДС: | 4 410.98 руб. |
| Цена розничная, Без НДС: на 22.12.2024 | 3 789.50 руб. |
| Оптовое кол-во: | 10 шт |
| Оптовая скидка: | 3% |
| Цена оптовая, без НДС: | 3 675.82 руб. |
Наличие
| Центральный склад (МО, Домодедово) | 0 шт |
| Склад ЖБИ (Москва) | 0 шт |
| Региональный склад (Новосибирск) | 0 шт |
| Региональный склад (Екатеринбург) | 0 шт |
Планируемое поступление на склад - 14 шт
Из них доступно к заказу - 0 шт
Из них доступно к заказу - 0 шт
Срок производства
3-5 недель *
Параметры товара
Характеристики
| Макс. кол-во оптических портов | 24 |
| Тип разъёмов | SC |
| Тип адаптерной планки | 12SC |
| Макс. кол-во сварных соединений | 36 |
| Тип Кол-во кабельных вводов | 10 |
| Размещение | На опорах |
| Крепление к опорам | Стальной лентой |
| Материал корпуса | Метал |
| Покрытие | Порошковая краска |
| Цвет | Серый |
| Температура эксплуатации, ºС | от -40 до +65 |
| Габаритные размеры: | |
| - высота, мм | 385 |
| - ширина, мм | 245 |
| - длина, мм | 135 |
| Масса, кг | 5,3 |
Комплектация
| Корпус с крышкой | 1 шт. |
| Планка стальная 12SC | 2 шт. |
| Кронштейны для крепления лентой | 2 шт. |
| Кассета КТ-3645 с крышкой | 1 шт. |
| Кронштейн для ЦСЭ | 2 шт. |
| Комплект гаек и шайб | 1 шт. |
| Сальник полимерный эластичный | 8 шт. |
| Сальник резьбовой PG16 | 2 шт. |
Логистические параметры
| Объем, м3: | 0,025886 |
| Вес, кг.: | 5,3 |
Маркировка
| УКС | — | устройство кабельных соединений |
| ОВ | — | для оптического кабеля |
| 24SC | — | укомплектована адаптерными планками на 24 разъёма SC типа |
