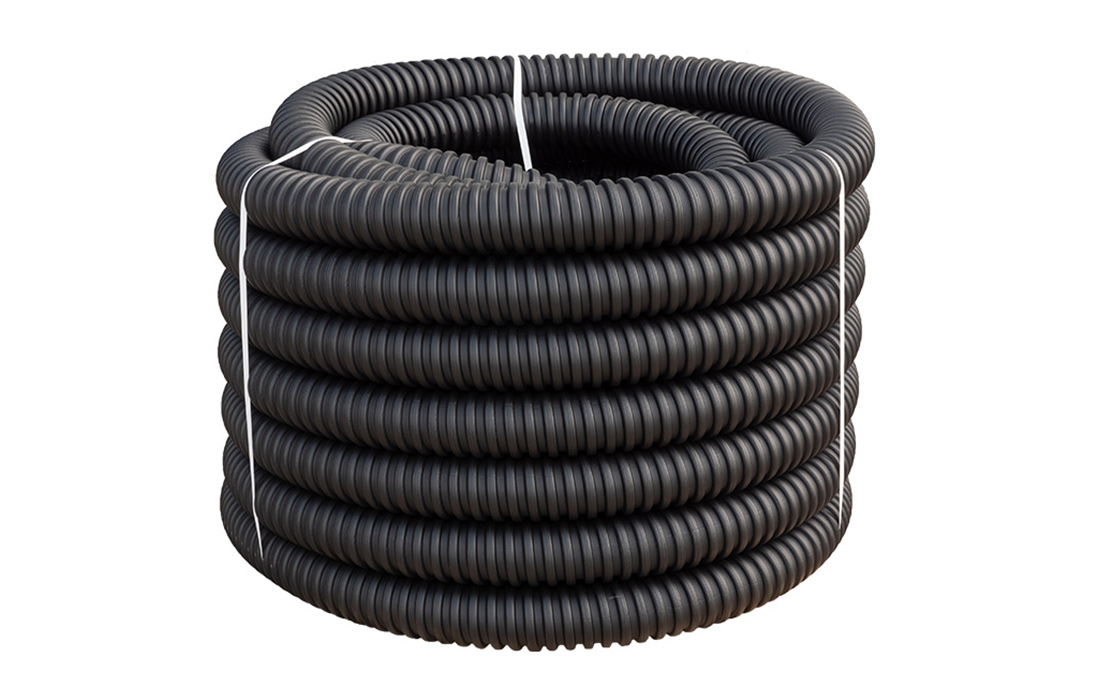

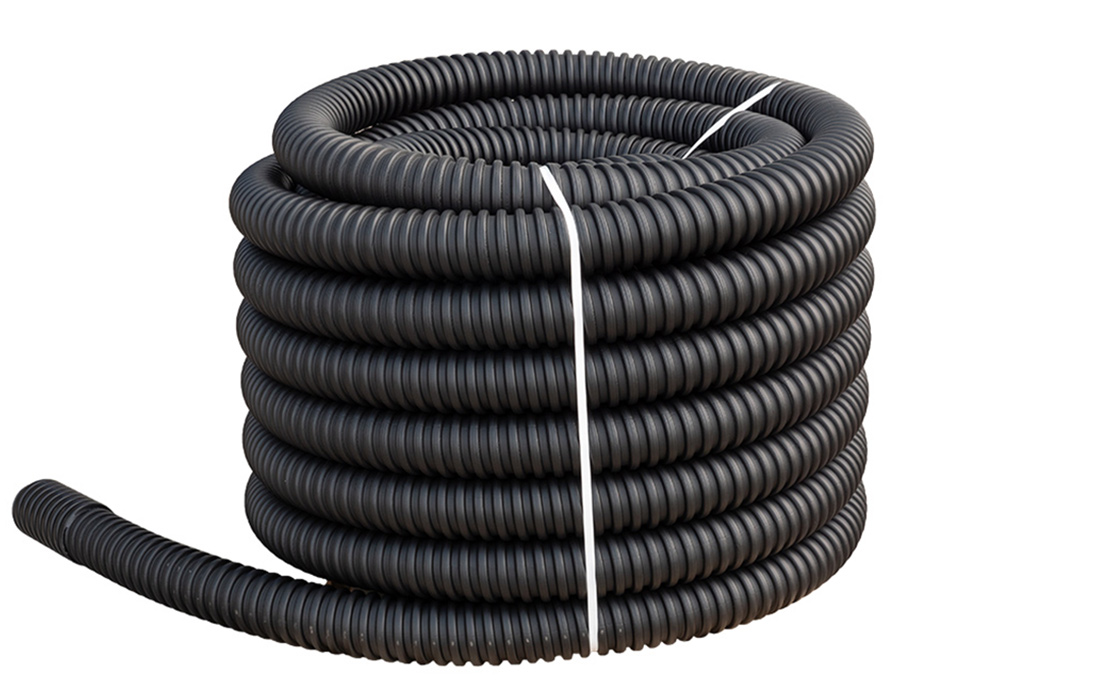

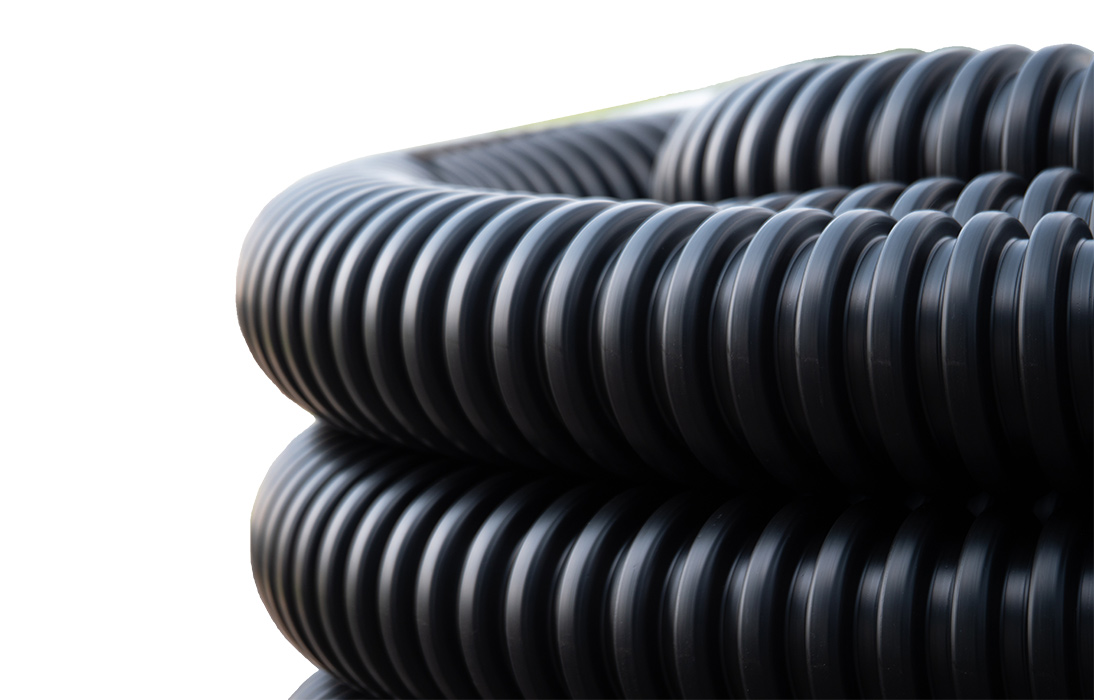

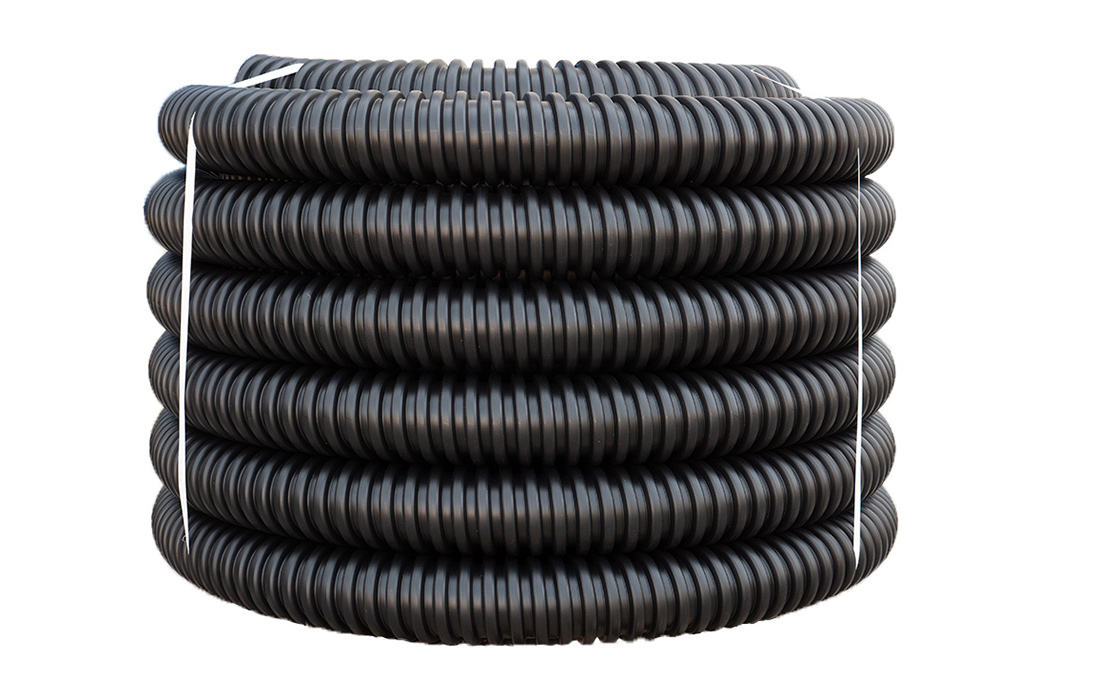

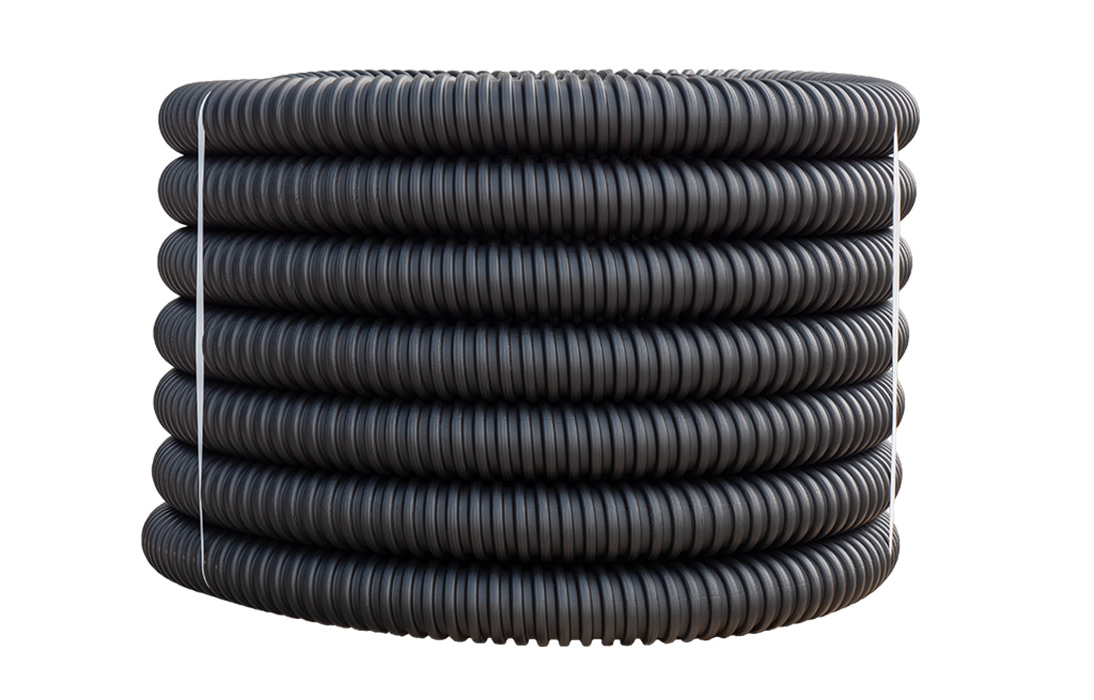

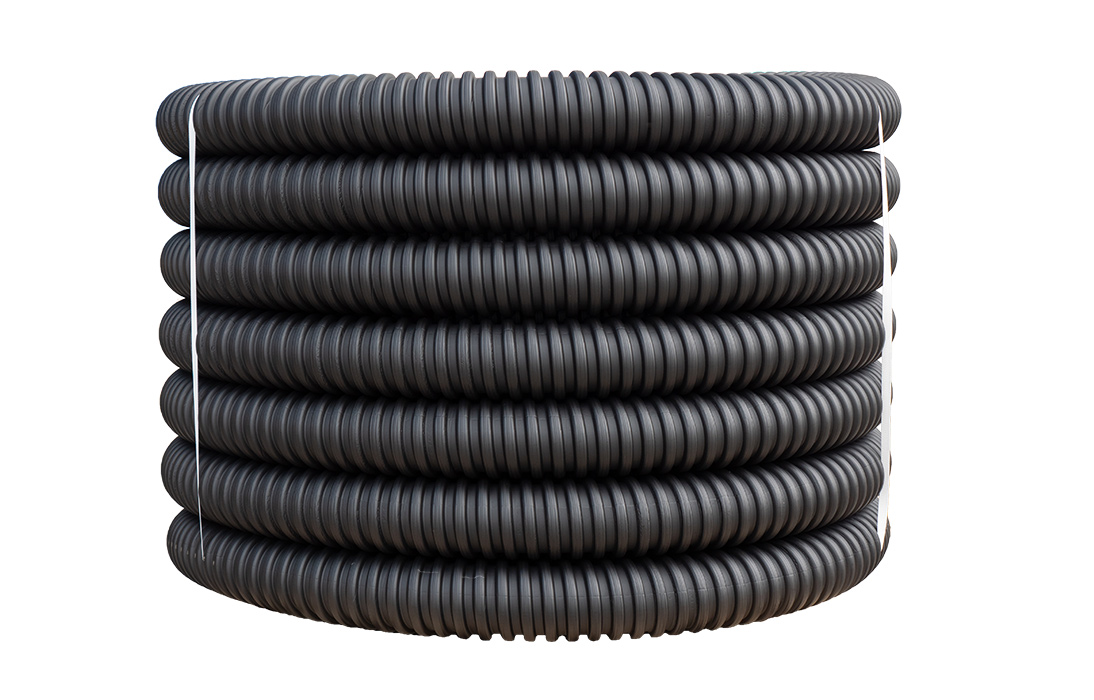

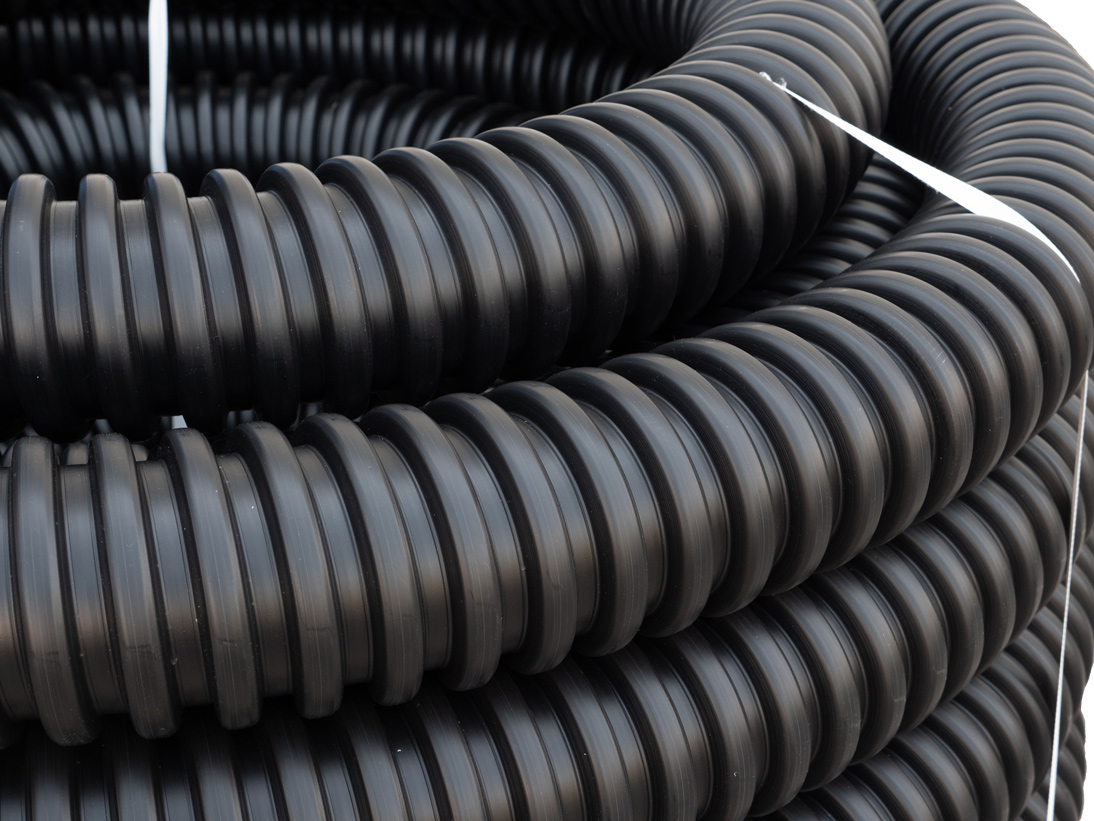

Труба ССД-Пайп Электро НГ, OD=110 мм, 1100N, SN22, с протяжкой (бухта 52 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение
Номенклатурный номер:
110610-00114
Скопировано в буфер обмена
Описание (PDF)
Предназначена для строительства кабельной канализации в грунте, с последующей прокладкой оптических и электрических кабелей связи низкого и высокого напряжения, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.
Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.
Резьбовое соединение двух отрезков труб с помощью муфты является прочным и надежным, что исключает риск разрыва трубопровода в процессе эксплуатации при подвижке и просадке грунта. Данное решение обеспечивает целостность системы кабельной канализации в случаях непреднамеренного извлечения трубопровода из грунта специальной тяжелой техникой.

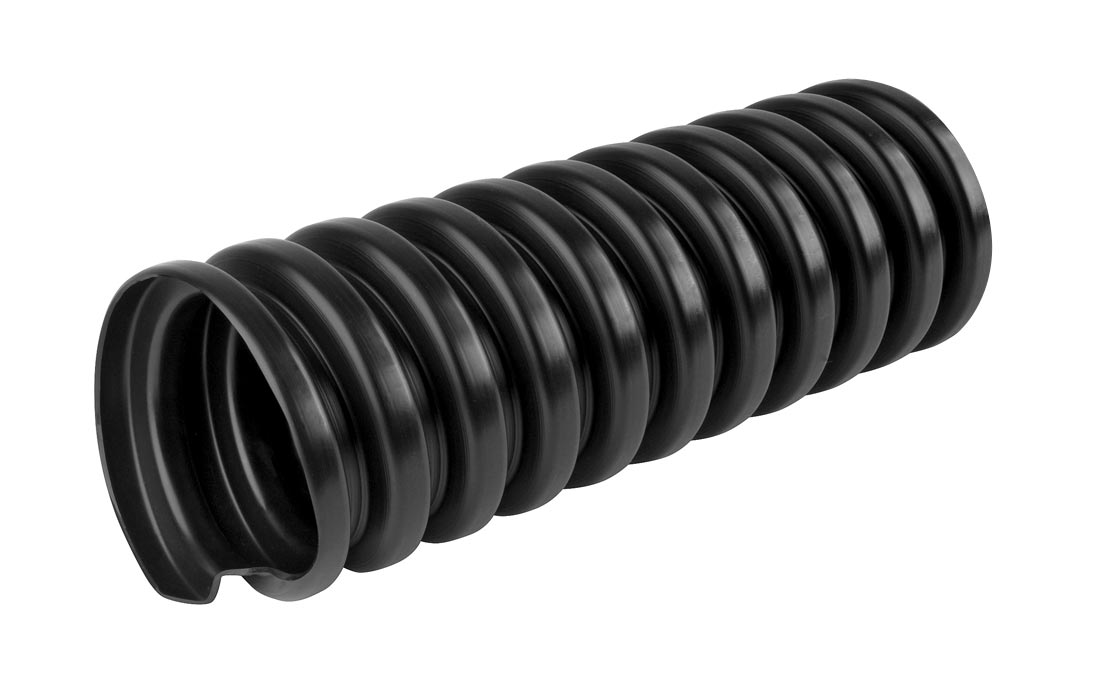

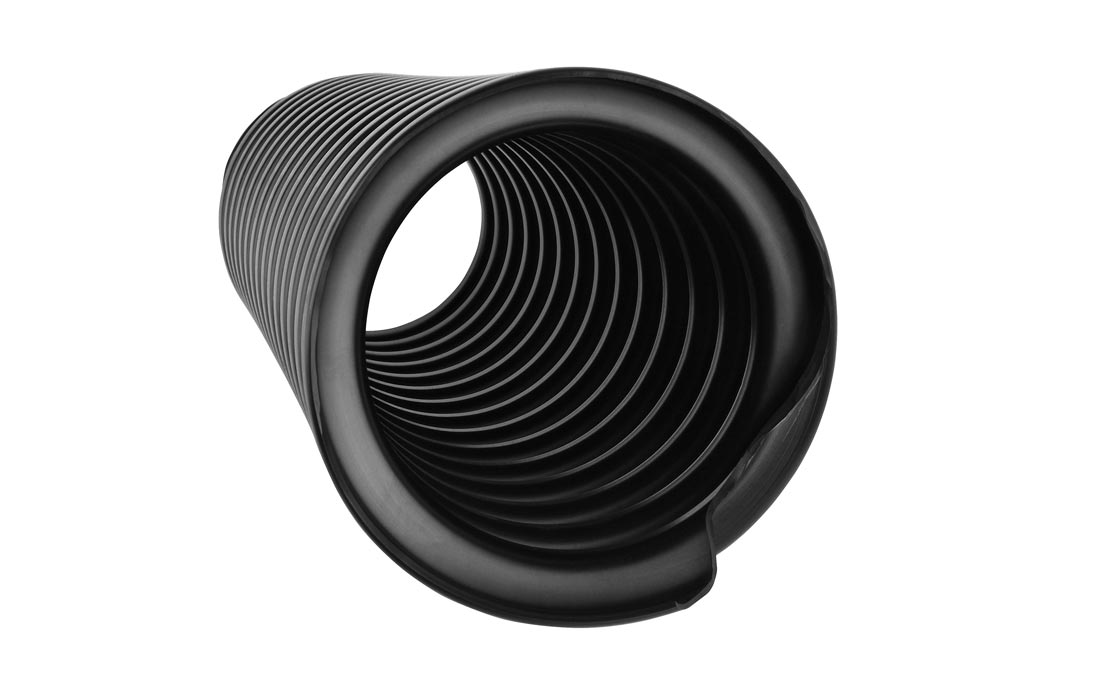

Конструкция внутреннего профиля спиральновитой трубы «ССД-Пайп» имеет ряд достоинств. Это:
- облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;
- возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;
- равномерный внутренний диаметр трубопровода на всем протяжении, от муфты до муфты, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования наплыва полиэтилена.
В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля трубы «ССД-Пайп»:
Труба «ССД-Пайп Электро НГ» соответствует:
• ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле»;
• ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей»;
• ГОСТ Р 53313-2009 «Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний»:
- обладают теплостойкостью при испытаниях в соответствии с пунктом 5.1 ГОСТ Р 53313-2009;
- обладают стойкостью к зажиганию нагретой проволоки при испытаниях в соответствии с пунктом 5.2 ГОСТ Р 53313-2009.
