Сварочный аппарат INNO Instrument VIEW 3

Номенклатурный номер: 130701-00276 Скопировано в буфер обмена

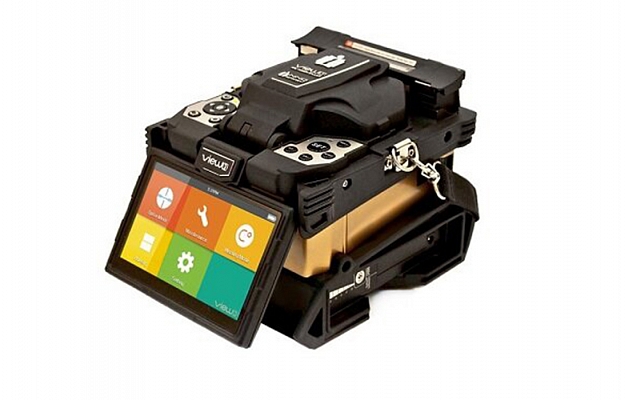

Сварочный аппарат INNO Instrument VIEW 3

Описание (PDF)

Задать вопрос

INNO View 3 — это сварочный аппарат для сварки одиночных оптических волокон класса fixed focus нового поколения "View".

Аппарат юстирует волокна по двум взаимно перпендикулярным осям X и Y, а затем сталкивает по третьей оси Z.

INNO View 3 оптимизирован не только для сетей связи общего пользования, но и для абонентских сетей FTTx и PON. Зажимы его кареток могут фиксировать наружное покрытие 250 мкм, 900 мкм, 2 мм, 3мм и плоский кабель 3х2 мм.

INNO View 3 укомплектован всем необходимым для оконцевания кабеля сварными коннекторами INNO SOC-SC.

*Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара без предварительного уведомления.

Основные особенности:

  • Управление сваркой через сенсорный экран (резервное – через клавиатуру)
  • Сварка коннекторов INNO SOC-SC стандартным комплектом аппарата, без затрат на покупку опций
  • Экран из закаленного стекла
  • Зум легко регулируется до 520х двойным кликом в нужном месте 5” активного экрана


Перейти к сопутствующим товарам

В корзину
шт
Добавить
Прайс-лист
Цена розничная, с НДС: на 03.05.2024 257 713.82 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, с НДС: по запросу
Цена розничная, Без НДС: на 03.05.2024 214 761.52 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, без НДС: по запросу
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Планируемое поступление на склад - 1 шт
Из них доступно к заказу - 0 шт
Срок поставки
8-10 недель *
Параметры товара
Характеристики
Форма канавок V-образная, под одиночное волокно
Типы свариваемых волокон SM (ITU-T G.652 & G.657); MM (ITU-T G.651); DS(ITU-T G.653); NZDS (ITU-T G.655)
Фиксация волокно по наружному покрытию 0.25 мм; 0.9 мм; 2 мм; 3.0 мм + плоский кабель сечением 3х2 мм
Длина скола Диаметр: от 0.125 до 1 мм; Длина скола: от 8 до 16 мм
Допустимый диаметр волокна для закладывания в V-канавку 80 - 150 мкм
Сварка волокон Предустановленных программ: 21; Память: 128 программируемых режимов
Термоусадка гильз Предустановленных программ: 2; Память: 32 программируемых режима
Затухание в сварных стыках SM: 0.03 дБ; MM: 0.02 дБ; DS: 0.05 дБ; NZDS: 0.05 дБ; G.657: 0.03 дБ (ITU-T Standard)
Возвратные потери >> 60 дБ
Подсветка 3 белых LED
Продолжительность одной сварки 7 сек в программе Quick; 9 сек в программе SM
Оценка потерь сварного стыка Автоматическая, во всех режимах
Допустимые размеры защитных гильз Длина: 20 мм, 30 мм, 40 мм, 50мм, 60 мм; Диаметр: до 6 мм
Продолжительность одной термоусадки 30 сек для гильзы типа FP-03
Объем журнала сварок Хранятся данные последних 2000 сварок
Тест на разрыв 1.96 - 2.25 Н
Условия эксплуатации Высота от 0 до 5000 м; Влажность от 0 до 95% без конденсата; От -10° до +50°С; Скорость ветра не более 15 м/с
Условия хранения Влажность от 0 до 95% без конденсата; От -40° до +80°С
Монитор 5.0″ цветной LCD тачскрин, с регулируемым углом наклона, инверсией изображения и защитой из закалённого стекла.
Увеличение волокон До 520х как при раздельном, так и при одновременном просмотре с камер: X, Y, XY, X/Y.
Требуемый источник питания Переменное напряжение: От 100 до 240 В, 50 - 60 Гц; Постоянное напряжение: От 9 до 14 В
Ёмкость и ресурс аккумулятора 4200 мАч, 170 сварок с усадкой
Управление Клавиатура / Тачскрин
Автоматическая калибровка дуги Да, учитывающая температуру и атмосферное давление
Ресурс электродов 3500 разрядов, допускается чистка и повторное использование
Интерфейсы USB 2.0; Mini USB
Размеры Высота x Ширина x Глубина = 143 x 130 x 155 мм (без защитного бампера); Высота x Ширина x Глубина = 152 x 147 x 175 мм (с защитным бампером)
Вес 2.31 кг (с аккумулятором); 1.95 кг (без аккумулятора)
Комплектация
Сварочный аппарат INNO View 3 1 шт.
VFH-40, съёмный магнитный зажим на каретку 0.25мм; 0.9мм; 2мм; 3мм; плоский кабель 3х2 мм. 2 шт.
Прецизионный скалыватель V-7 1 шт.
Кабель для подключения внешнего блока питания/зарядки к сети 220 В с евровилкой и гнездовым разъёмом C5 1 шт.
JS-180300
Блок питания/зарядки внешний
Вход — штыревой разъём C6:
AC 100-240 В; 50-60 Гц;
Выход: DC 19 В; 3.42 А 		1 шт.
LBT-50, аккумулятор в слот
Вход: DC 19 В
Выход: DC 11.1 В;
4200 мАч 		1 шт.
Съёмный зажим печи стандартный 1 шт.
Съёмный зажим печи для SOC 1 шт.
FH-SOC, съёмный зажим на каретку, для сварных коннекторов SC 1 шт.
Оснастка для очистки нагара с электродов (гриндер) 1 шт.
CG-22, лоток для охлаждения КДЗС 1 шт.
E-50, запасные электроды 1 пара
Ручной ремень для переноски аппарата 1 шт.
Протокол заводского тестирования 1 шт.
NBX-35
Кейс транспортировочный, пылевлагозащитный 		1 шт.
Ремень наплечный 1 шт.
Логистические параметры
Объем, м3: 0,060000
Вес, кг.: 5
