Шнуры оптические соединительные востребованы как важная часть волоконно-оптических кабельных сетей передачи данных. Вместе с прочими пассивными элементами структурированных систем они применяются в сборке ВОЛС общего назначения, а также в технологических сетях и сетях специальных, если они используются совместно с каналами связи общего пользования.

Функции соединительных шнуров

Главное назначение ШОС – это обеспечение многократного соединения компонентов в волоконно-оптических системах передачи. Соединительные кабели позволяют коммутировать между собой два распределительных устройства, либо выполнить соединение активного оборудования с распределительным устройством (кроссом). Поэтому шнуры оптические соединительные также иногда называются «коммутационными» или «патч кордами» (в английском языке patch cord – соединительный шнур).

Без патч кордов сборка функциональных ВОЛС невозможна. Только качественный ШОС марки ССД HS способен обеспечить расчётную производительность высокоскоростных кабельных систем и таких требовательных к качеству связи объектов как Центр Обработки Данных.

Конструкция коммутационных оптических шнуров

Кабели ССД HS соответствуют всем стандартам отрасли (TELCORDIA и IEC), они показывают необходимые характеристики по:

• потерям (прямым и обратным);
• положению волокна;
• смещению вершины;
• радиусу кривизны;
• стабильности положения ферулей;
• стойкости к нагрузкам.

Производятся патч корды из двухволоконного или одноволоконного кабеля. Наша компания использует одиночный кабель типа "симплекс" SM с одномодовым волокном стандарта G.652.D или G.657.A1. диаметром 0,9 мм и 2.0 мм. Длина наших стандартных патч-кордов составляет 1 метр. Также ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» производит соединительные шнуры из многомодового волокна ММ с полировкой наконечников типа РС.

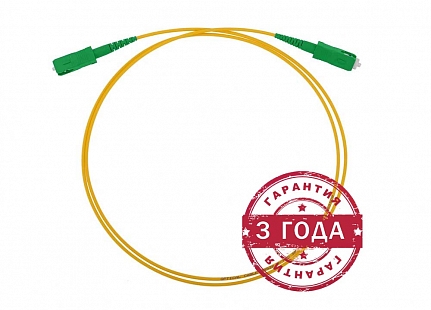

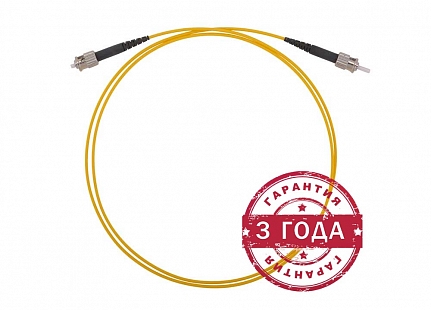

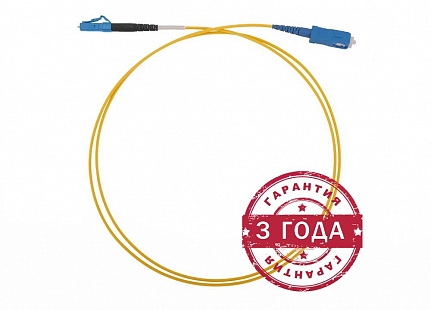

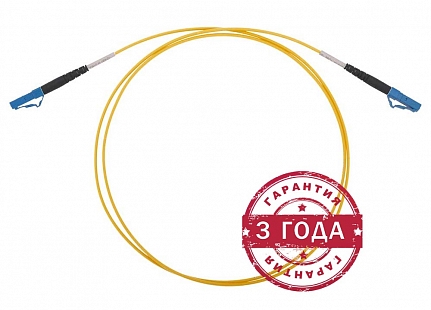

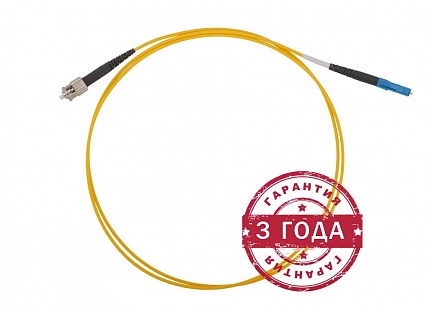

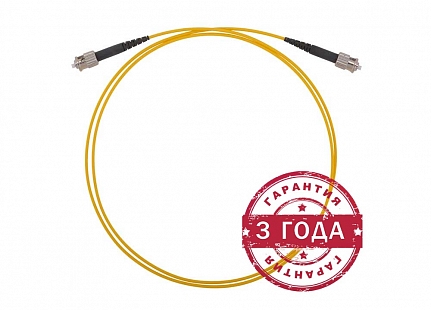

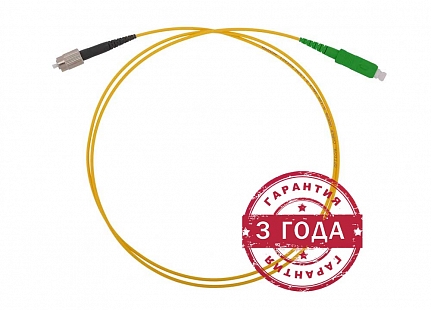

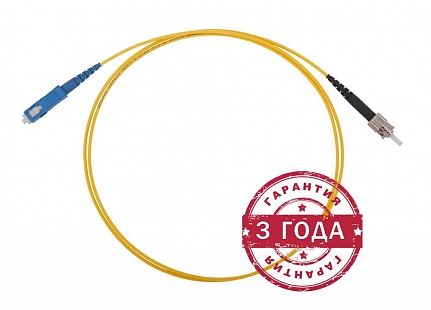

Одиночный кабель ШОС ССД в виде мерного метрового отрезка может быть обжат коннекторами разного типа. Наш модельный ряд патчкордов и пигтейлов включает в себя продукцию с наконечниками LC, SC, FC, ST, Е2000, которые могут иметь разную технологию полировки: РС, UPC, АРС.

Для надёжной защиты ШОС от повреждений кабели снабжены гибкой полимерной оболочкой, которая даёт возможность выполнить изгиб патч-корда с небольшим радиусом, а также не поддерживает горение и не задымляет помещения в случае пожара в здании. Чтобы улучшить механические характеристики соединительной кабельной продукции, под оболочкой коммутационного шнура ССД HS установлены арамидные нити.

Виды коммутационных шнуров ССД HS

В данной категории товаров находятся ШОС:

• с наконечниками с обеих сторон. Это – стандартный «патчкорд» с двумя коннекторами;
• с одним наконечником, обжатым на одной из сторон кабеля. Это – так называемые «пигтейлы». Такие ШОС используются для оперативной оконцовки оптического кабеля путём использования сварки.

В зависимости от формата коннекторов патч-корды разделяют на:
